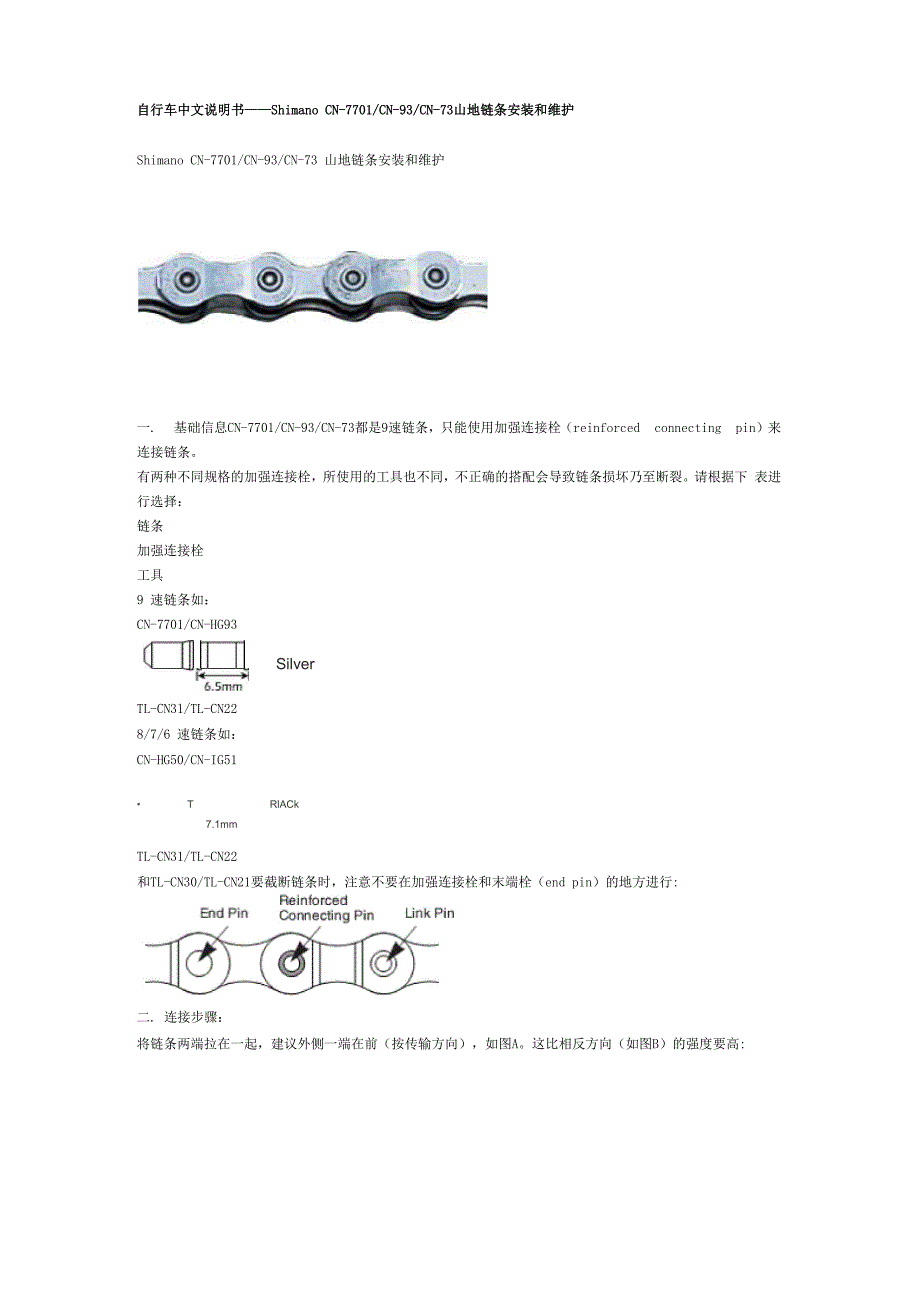

自行车中文说明书——Shimano CN-7701/CN-93/CN-73山地链条安装和维护Shimano CN-7701/CN-93/CN-73 山地链条安装和维护一. 基础信息CN-7701/CN-93/CN-73都是9速链条，只能使用加强连接栓（reinforced connecting pin）来 连接链条有两种不同规格的加强连接栓，所使用的工具也不同，不正确的搭配会导致链条损坏乃至断裂请根据下 表进行选择：链条加强连接栓工具9 速链条如：CN-7701/CN-HG93SilverTL-CN31/TL-CN228/7/6 速链条如：CN-HG50/CN-IG51• T RlACk7.1mmTL-CN31/TL-CN22和TL-CN30/TL-CN21要截断链条时，注意不要在加强连接栓和末端栓（end pin）的地方进行:二. 连接步骤：将链条两端拉在一起，建议外侧一端在前（按传输方向），如图A这比相反方向（如图B）的强度要高:插入加强连接栓：用工具将连接栓按进链条内：到位后的样子：固定栓在链条两侧的突出程度要一样三. 维护 链条上油前先清洗干净不要使用酸性材料做清洗剂洗完后用清水除去清洗剂。
当链条完全干燥后再上油 定期的润滑能延长链条的使用寿命 润滑油要上在链条的关节处，并让其渗进去行车中文说明书—— Shimano CS-M970/CS-M760/CS-M580 山地飞轮安装和维护Shimano CS-M970/CS-M760/CS-M580 山地飞轮安装和维护一. 规格表XTRDEORE XTDeore LX型号CS-M970CS-M760CS-M580类型HG Cassette Sprocket速级9链条Super Narrow HG for 9-speed 齿数(ba)11-32T(be)11-34T(bd)12-34T(aq)11-32T(as)11-34T(ar)11-32T(au)11-34TSprocket MaterialSteel-5/Ti-4steelsteelSprocket FinishNickel/Titaniumchrome platedpearl bright finish 齿数：11-32T：11-12-14-16-18-21-24-28-32 11-34T：11-13-15-17-20-23-26-30-34 12-34T：12-14-16-18-20-23-26-30-34二. 安装(1).对齐安装位置每个飞轮齿片有标记的那面要装在外侧。
把较宽的那个部位和花鼓棘轮的A部位 (凹槽宽度最宽)对齐AThe qpi沁 i& wide al one place only.(2). 装入飞轮片按照下面各种飞轮型号的图示，将飞轮片装入棘轮XTR CS-M970(ba) ：XTR CS-M970(bd)：XTR CS-M970(be)：XT CS-M760(aq)：XT CS-M760(as)：LX CS-M580(ar)：LX CS-M580(au)：(3).锁紧锁环使用工具TL-LR15锁紧锁环，扭距：30-50Nm{261-434 in.lbs.}三. 维护更换飞轮时，使用工具 TL-LR15 和 TL-SR21 来取下锁环：Disassembly自行车中文说明书一一himano XTR/XT/LX 牙盘安装和配置(转)Shimano XTR/XT/LX 牙盘安装和配置一.规格表XTRDeore XTDeore LXFC-M970FC-M760FC-M761FC-M580FC-M581 齿数 44-32-22T 44-32-24T 44-32-22T 44-32-22T 48-36-26T 44-32-22T 44-32-22T 48-36-26T 曲柄长度 165/167.5 170/172.5 175/177.5/180 165/170 175/180 170/175 链条中心线 50mm 五通宽度 68,73mm 螺栓直径 104/64mm 螺纹尺寸 BC1.37(68,73mm)链条Super Narrow HG for 9-speed 后变速级9中轴Included4 爪固定Yes曲柄类型HOLLOWTECH II曲柄材料Aluminum/Anodizedforged aluminum/hollow type 大盘材料7075 Aluminum/Painted/Plated7075 aluminumaluminum中盘材料Ti/CFRPShot Blastingaluminum小盘材料7075 Aluminum/Platedaluminumsteel自行车中文说明书——Shimano XTR/XT/LX牙盘安装和配置(转)二.安装配置该部分内容以XTR(FC-M970)为例。
1). 安装步骤：确定车架五通的宽度为68mm或73mm(图1):图1根据五通规格和是否使用E-型前拨(Bracket Type)，决定具体的垫片组合(图2,3,4,5):68mm(Band Type):图268mm(Bracket Type):图373mm(Band Type):图4用工具TL-FC32安装右适配器（图6中标记1）（逆时针螺纹）和左适配器（图6中标记2）（顺时针螺纹）锁紧 扭距：35-50Nm{305-435 in.lbs.}插入右曲柄组件（图6中标记3）图6安装左曲柄（图7中标记 4）之前，先检查左曲柄与曲柄上的调整螺母（图7中标记 6）之间是否有空隙（螺母 要完全锁紧）将左曲柄套入右曲柄组件的中轴上，注意对齐用 8mm 内六角扳手顺时针锁紧曲柄固定螺丝 （图 7 中标记 5），扭距： 45-55Nm{392-479 in.lbs.} 注意：曲柄固定螺丝需要周期性的进行检查锁紧<KKXXXKXXXKXXXKXX- :■.:■:z:■::■::■::■::■::■::■::■::■::■::■::■::■::■::■::■::■::■::■::■::■■图7用工具TL-FC17锁紧曲柄上的调整螺母（图8）,扭距l-1.5Nm{8.7-13 in.lbs.}。
然后，用2.5mm内六角扳手锁紧调整螺母的固定螺钉（图8）,扭距l-1.2Nm{8.7-10.4 in.lbs.}Aijustment nut filing bolt图8用工具TL-FC35逆时针安装曲柄盖子（图7中标记7）注意：出厂时曲柄盖子和曲柄是安装在一起的，这时用TL-FC35检查是否锁紧就行了2）. 拆卸步骤：用工具TL-FC35顺时针旋转取下曲柄盖子（图9）注意：曲柄盖子和TL-FC35是左手螺纹（反螺纹），这使得拆卸曲柄固定螺丝时曲柄不会跟着转动CraBk arm fixing bolt图9逆时针转动 TL-FC35 尽可能的锁紧它（图 10）确保TL-FC35至少转动了 3.5转由于设计原因，如果少于3.5转，螺纹可能会脱落图 10用 8mm 内六角扳手逆时针取下左侧曲柄 （图 11）自行车中文说明书一一himano XTR/XT/LX正拉后拨安装和配置（转）Shimano XTR/XT/LX 正拉后拨安装和配置一.规格表 XTR Deore XT Deore LX 型号 RD-M971 RD-M761 RD-M581 长短腿 GS/SGS 速级9 弹簧类型 Top-Normal 牙盘齿容 22T 齿容 33T/43T 33T/45T最大飞34T最小飞11T密封培林导轮Yes密封培林张力轮YesYesDirect AttachmentYesFluoric Coated Link Bushings4211T PulleyYesPulley Bolt RetainerYesBracket Body Material/FinishAluminum/AnodizedAluminum/PaintedPlate Body Material/FinishAluminum/PaintedOuter Link Material/FinishAluminum/AnodizedAluminum/PaintedInner Link Material/FinishAluminum/AnodizedAluminum/PaintedSteel/PaintedOuter Plate Material/FinishAluminum/AnodizedSteel/PaintedInner Plate Material/FinishAluminum/AnodizedAluminum/Anodized*Steel/Painted**Steel/PaintedRemovable Rubber Bumper洎行车中文说明书一一Shimano XTR/XT/LX正拉后拨安装和配置（转）二.安装配置(1).组装步骤：使用5mm的内六角扳手将后拨安装到车架的后拨爪钩上:安装时注意不要让 B 弹力调整螺丝顶着下爪沟，以防变形：固定扭距：8-10Nm(70-86 in.lbs.)(2).链条长度步骤:链条在最大盘和最大飞的位置，增加两节：O-aif对于后避震车架，A的长度随着后避震的移动而改变。
