广域网拓扑结构

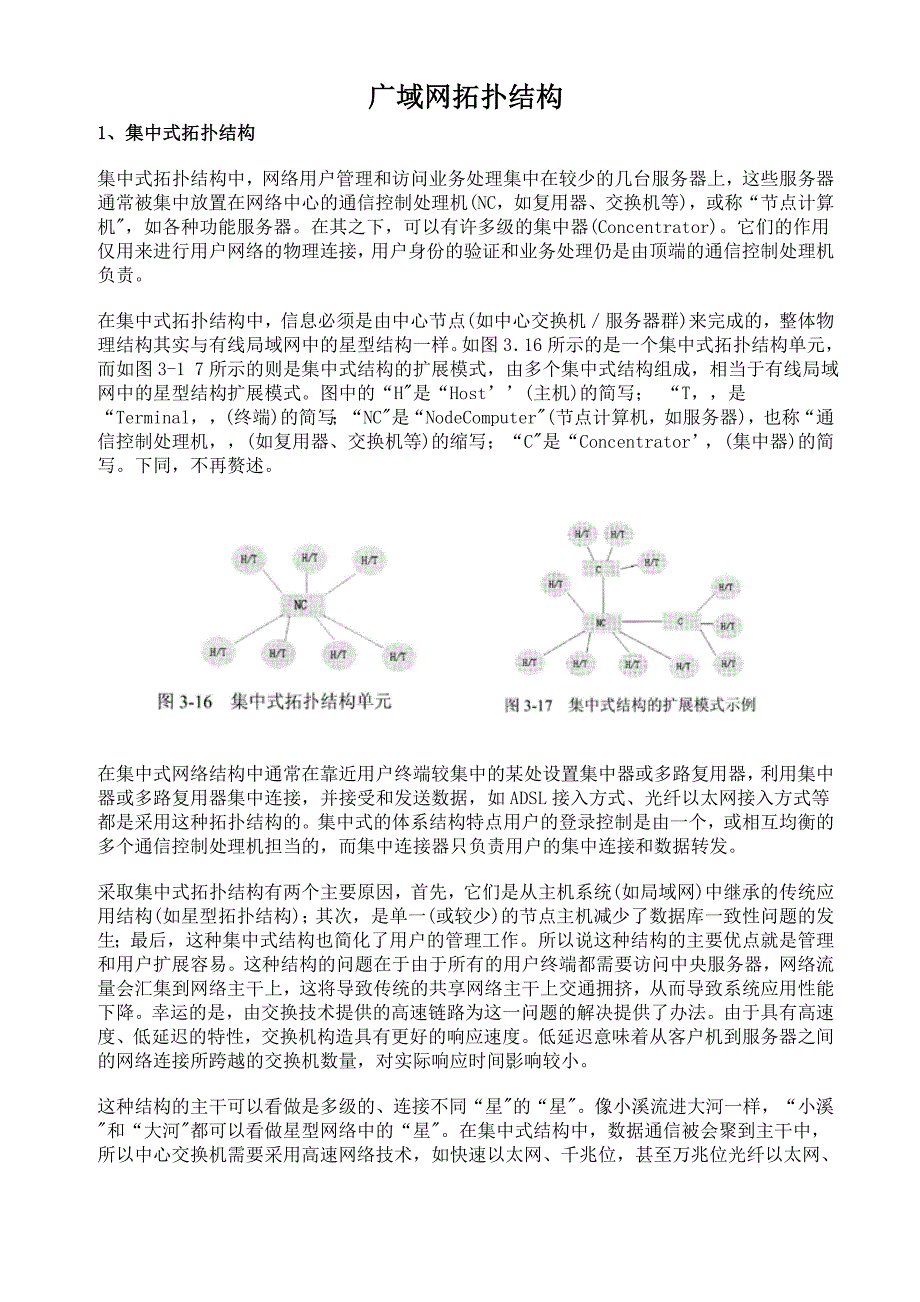

广域网拓扑结构广域网拓扑结构1 1、集中式拓扑结构、集中式拓扑结构 集中式拓扑结构中，网络用户管理和访问业务处理集中在较少的几台服务器上，这些服务 器通常被集中放置在网络中心的通信控制处理机(NC，如复用器、交换机等)，或称“节点 计算机“，如各种功能服务器在其之下，可以有许多级的集中器(Concentrator)它们的 作用仅用来进行用户网络的物理连接，用户身份的验证和业务处理仍是由顶端的通信控制 处理机负责在集中式拓扑结构中，信息必须是由中心节点(如中心交换机／服务器群)来完成的，整体 物理结构其实与有线局域网中的星型结构一样如图 3．1 6 所示的是一个集中式拓扑结构 单元，而如图 3-1 7 所示的则是集中式结构的扩展模式，由多个集中式结构组成，相当于 有线局域网中的星型结构扩展模式图中的“H“是“Host’’(主机)的简写； “T，，是 “Terminal，，(终端) 的简写； “NC“是“Node Computer“(节点计算机，如服务器)，也 称“通信控制处理机，，(如复用器、交换机等)的缩写；“C“是“Concentrator’，(集中 器)的简写下同，不再赘述在集中式网络结构中通常在靠近用户终端较集中的某处设置集中器或多路复用器，利用集 中器或多路复用器集中连接，并接受和发送数据，如 ADSL 接入方式、光纤以太网接入方式 等都是采用这种拓扑结构的。

集中式的体系结构特点用户的登录控制是由一个，或相互均 衡的多个通信控制处理机担当的，而集中连接器只负责用户的集中连接和数据转发采取集中式拓扑结构有两个主要原因，首先，它们是从主机系统(如局域网)中继承的传统 应用结构(如星型拓扑结构)；其次，是单一(或较少)的节点主机减少了数据库一致性问题 的发生；最后，这种集中式结构也简化了用户的管理工作所以说这种结构的主要优点就 是管理和用户扩展容易这种结构的问题在于由于所有的用户终端都需要访问中央服务器， 网络流量会汇集到网络主干上，这将导致传统的共享网络主干上交通拥挤，从而导致系统 应用性能下降幸运的是，由交换技术提供的高速链路为这一问题的解决提供了办法由 于具有高速度、低延迟的特性，交换机构造具有更好的响应速度低延迟意味着从客户机 到服务器之间的网络连接所跨越的交换机数量，对实际响应时间影响较小这种结构的主干可以看做是多级的、连接不同“星“的“星“像小溪流进大河一样，“小 溪“和“大河“都可以看做星型网络中的“星“在集中式结构中，数据通信被会聚到主干中， 所以中心交换机需要采用高速网络技术，如快速以太网、千兆位，甚至万兆位光纤以太网、ATM 等。

这种结构中，中央设备将成为一个集中失效点，一旦该设备失效就会导致应用瘫 痪，所以一定要选用高可靠、容错性好的设备。
