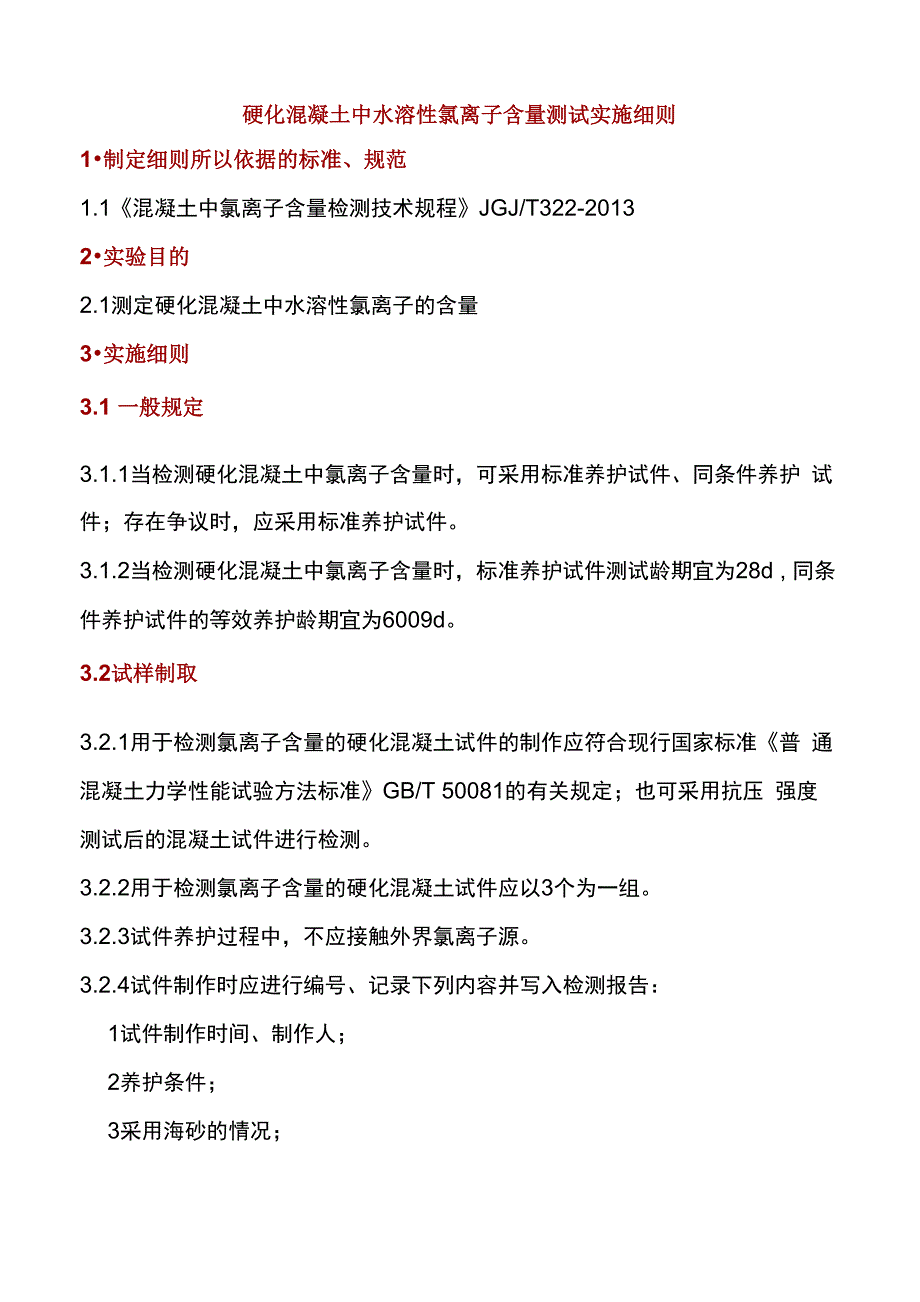

硬化混凝土中水溶性氯离子含量测试实施细则1•制定细则所以依据的标准、规范1.1《混凝土中氯离子含量检测技术规程》JGJ/T322-20132•实验目的2.1测定硬化混凝土中水溶性氯离子的含量3•实施细则3.1 一般规定3.1.1当检测硬化混凝土中氯离子含量时，可采用标准养护试件、同条件养护 试件；存在争议时，应采用标准养护试件3.1.2当检测硬化混凝土中氯离子含量时，标准养护试件测试龄期宜为28d , 同条件养护试件的等效养护龄期宜为6009d3.2试样制取3.2.1用于检测氯离子含量的硬化混凝土试件的制作应符合现行国家标准《普 通混凝土力学性能试验方法标准》GB/T 50081的有关规定；也可采用抗压 强度测试后的混凝土试件进行检测3.2.2用于检测氯离子含量的硬化混凝土试件应以3个为一组3.2.3试件养护过程中，不应接触外界氯离子源3.2.4试件制作时应进行编号、记录下列内容并写入检测报告：1试件制作时间、制作人；2养护条件；3采用海砂的情况；4混凝土标记；5混凝土配合比；6试件对应的工程及其结构部位3.2.5检测硬化混凝土中氯离子含量时，应从同一组混凝土试件中取样3.2.6应从每个试件内部各取不少于200g、等质量的混凝土试样，去除混凝 土试样中的石子后，应将3个试样的砂浆砸碎后混合均匀，并应研磨至全部通 过筛孔公称直径为0 . 16mm的筛；研磨后的砂浆粉末应置于105疋±5疋烘 箱中烘2h,取出后应放入干燥器冷却至室温备用。
3.3仪器设备与试剂3.3.1试验用仪器设备：1天平：配备天平两台，其中一台称量宜为2000g、感量应为O.OIg; 另一台称量宜为200g、感量应为0.0001g ;2滴定管：应为50mL棕色滴定管；3容量瓶：100mL、1000mL容量瓶应各一个；4移液管：应为20mL移液管；5三角烧瓶：应为250mL三角烧瓶；6带石棉网的试验电炉、快速定量滤纸、量筒、小锤等3.3.2试验用试剂：1分析纯-硝酸；2乙醇：体积分数为95%的乙醇；3化学纯-硝酸银；4化学纯-铬酸钾；§sg E 、wsw®、系§5雌(>」EOOI <吕肚 、廿罡坯聊川HbBM、zo • o 、88 gl ^00 • OCXJss IsmKiras罡ran灼-IEOOO-C <推、廿系§5雌-IE008 £<吕«翳疊齊妊£01EM9 岳«S.寸&0^1 -IEOS <吕即、®2 EosHb购V S 60s • o寸.寸 &、6-C00O 0畑晤擬60寸08・0澤已«疑£0£刪Iml丽坯妥ub塔ubss田岳睡」_OEI寸10 • o m.寸 &、胆®S
21寸10 • o0.寸& 趣尿畑醴纏、廿罡«灼1E00I <推肚飓划、上鋼S、SS1600 • s sI.寸 &KSDgffip" oei.wi 9-s s或其他加热装置上沸煮5min，停止加热，盖好瓶塞，静置24h后，以快速定量滤纸过滤，获取滤液；3.5.2应分别移取两份滤液20mL(V2)，置于两个三角烧瓶中，各加两滴酚酞 指示剂，再用硝酸溶液中和至刚好无色；3.5.3滴定前应分别向两份滤液中加入10滴铬酸钾指示剂，然后用硝酸银标 准溶液滴至略带桃红色的黄色不消失，终点的颜色判定必须保持一致应分别 记录各自消耗的硝酸银标准溶液体积V和V，取两者的平均值V作为测定1 32结果3.5.4硝酸银标准溶液浓度的标定步骤：用移液管移取氯化钠标准溶液20mL(V3)于三角瓶中，加入10滴铬酸钾指示 剂，立即用硝酸银标准溶液滴至略带桃红色的黄色不消失，记录所消耗的硝酸银体积巴)硝酸银标准溶液的浓度应按下式计算:式中：C ——硝酸银标准溶液的浓度(mol /L)，精确至0.0001mol/L ;AgNO3C 氯化钠标准溶液的浓度(mol / L)；NaClV3——氯化钠标准溶液的用量(mL)；V ——硝酸银标准溶液的用量(mL)。
43.6结果计算与评定3.6.1硬化混凝土中水溶性氯离子含量应按下式计算:式中：Wwc-——硬化混凝土中水溶性氯离子占砂浆质量的百分比(％)，精确 至 0.001%;CA NO——硝酸银标准溶液的浓度(mol /L)；AgNO3V3——滴定时硝酸银标准溶液的用量(mL)；G——砂浆样品质量(g)；V1——浸样品的蒸馏水用量(mL)；V2——每次滴定时提取的滤液量(mL)3.6.2在已知混凝土配合比时，硬化混凝土中水溶性氯离子含量占水泥质量的 百分比应按下式计算：式中：Wcc「——硬化混凝土中水溶性氯离子占水泥质量的百分比(％)，精确至 0 . 001%;m——混凝土配合比中每立方米混凝土的胶凝材料用量(kg); ms——混凝土配合比中每立方米混凝土的砂用量(kg);mw——混凝土配合比中每立方米混凝土的用水量(kg);mC——混凝土配合比中每立方米混凝土的水泥用量(kg)3.6.3硬化混凝土中水溶性氯离子含量应符合现行国家标准《混凝土质量控制标准》GB 50164的有关规定硬化混凝土中酸溶性氯离子含量应符合现行国 家标准《混凝土结构设计规范》GB 50010的有关规定存在争议时，应以酸 溶性氯离子含量作为最终结果进行评定。
