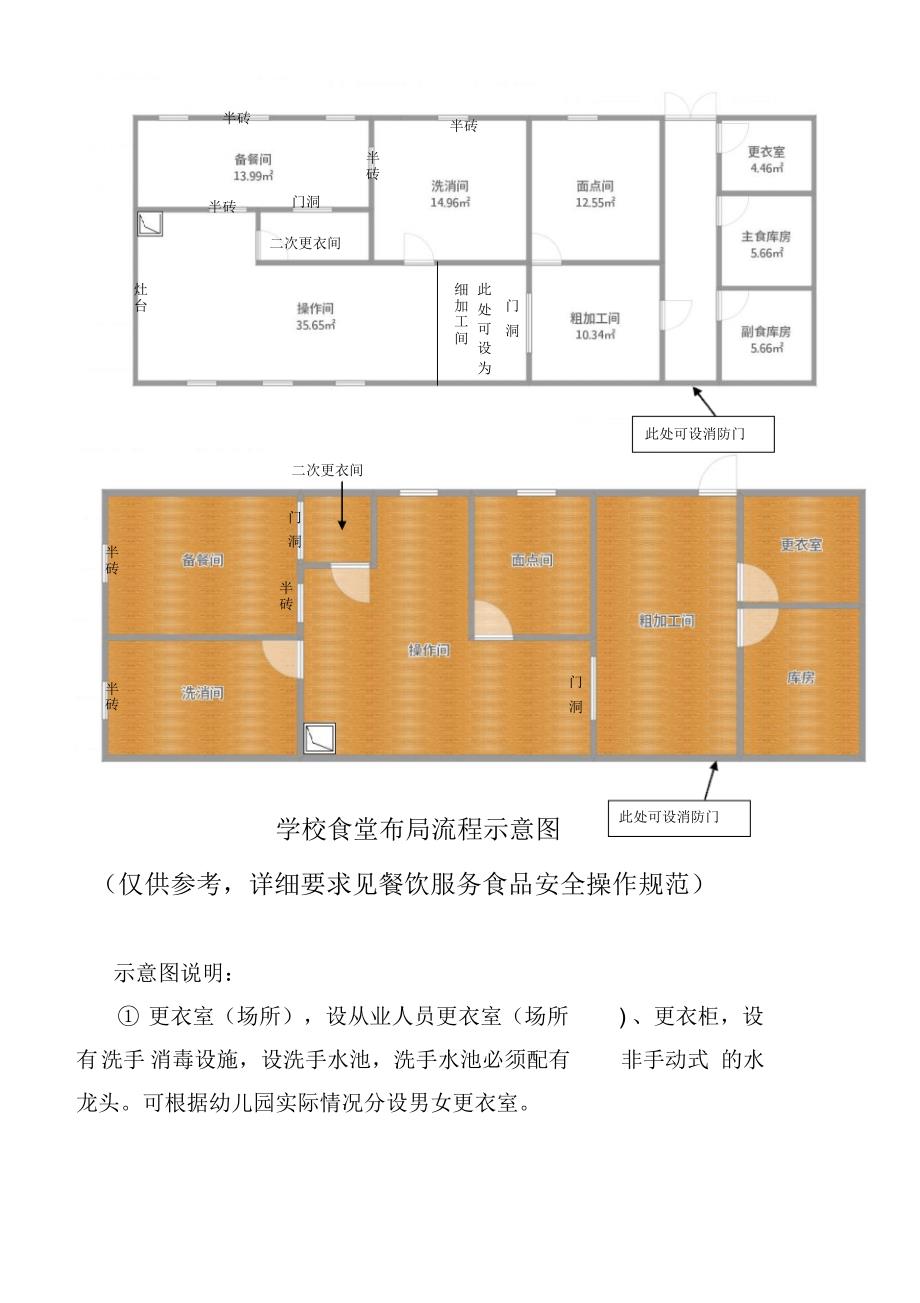

学校食堂布局流程示意图（仅供参考，详细要求见餐饮服务食品安全操作规范）示意图说明：① 更衣室（场所），设从业人员更衣室（场所) 、更衣柜，设有洗手 消毒设施，设洗手水池，洗手水池必须配有非手动式 的水龙头可根据幼儿园实际情况分设男女更衣室半砖半砖半砖灶 台门洞门洞二次更衣间此 处 可 设 为细 加 工 间半 砖此处可设消防门门洞半 砖半 砖半 砖二次更衣间门洞此处可设消防门② 粗加工间， 分设 肉类原料、 水产品和蔬菜原料洗涤池，并有明显标志（有条件的单位应分设三个洗涤间）加工肉类、水产品和蔬菜的操作台、用具和容器分开使用，并有明显标志粗加工间与烹调间之间设传菜窗③ 操作间（ 烹调间），使用隔墙烧火炉灶或油气炉安装有排气罩，排烟排气良好设有配料操作台，设有食用具存放柜④面点间，配备专用工具、操作台和原料暂存柜设有清洗水池 （根据实际需要是否设立）⑤餐具洗消间，设专用洗涮水池（设不少于三个水池，按清洗流程设置并能满足清洗要求），有充足、有效的消毒设施（使用蒸汽热力消毒），设有充足、完善的餐具保洁设施与烹调间之间设传递窗⑥主食库房和副食库房可根据幼儿园实际面积情况进行单设或合并 ，索取检验合格证或化验单，有验收制度，分主、副食仓库设置，不得与有毒有害物品同库存放，设隔离地面的平台和层架，做到离地离墙20cm，有机械通风设施。
有防蝇、防尘、防鼠、防潮（防霉变）设施⑦配餐间 （仅对学校等公共食堂要求，其他可以设传菜、售菜间），设有洗手、消毒、二次更衣设施 ，有空气消毒装置，设有配餐台，设 有能开合的食品销售窗（就是半砖台，可根据实际多设几个） 注：1.以上图示面积仅为画图需要，不做参考标准，详细要求详见《餐饮服务食品安全操作规范》2.学校食堂必备房间区域为：更衣室、库房、粗加工间、细加工间（可与烹调间合并）、烹调间（操作间）、备餐间（备餐间前设二次更衣间）、洗完间，根据实际需要设面点间、凉菜间等。
