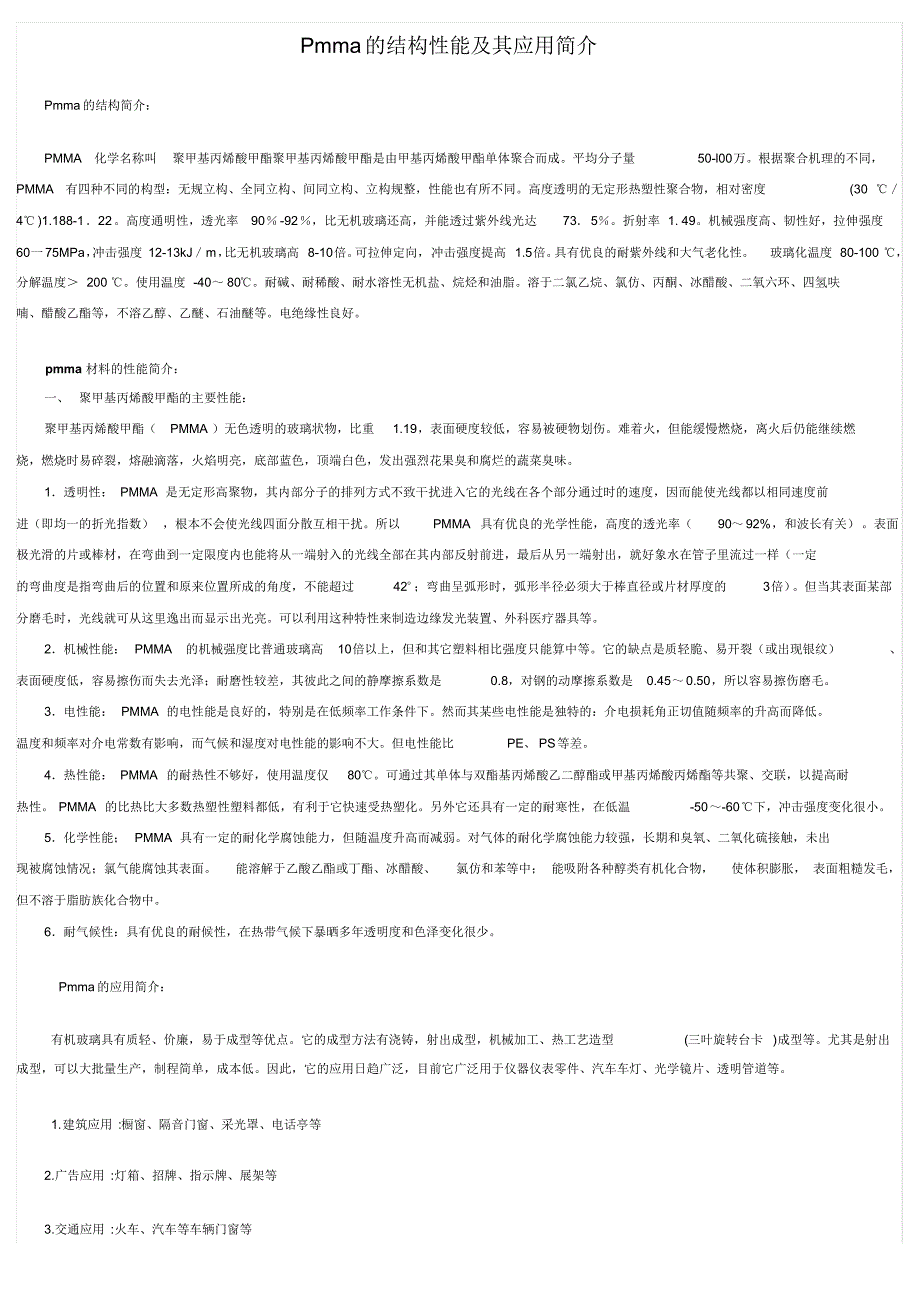

Pmma的结构性能及其应用简介Pmma的结构简介：PMMA化学名称叫聚甲基丙烯酸甲酯聚甲基丙烯酸甲酯是由甲基丙烯酸甲酯单体聚合而成平均分子量50-l00万根据聚合机理的不同，PMMA有四种不同的构型：无规立构、全同立构、间同立构、立构规整，性能也有所不同高度透明的无定形热塑性聚合物，相对密度(30 ℃／4℃)1.188-1．22高度通明性，透光率90％-92％，比无机玻璃还高，并能透过紫外线光达73．5％折射率 1. 49机械强度高、韧性好，拉伸强度60一75MPa， 冲击强度 12-13kJ／m， 比无机玻璃高 8-10倍 可拉伸定向，冲击强度提高 1.5倍 具有优良的耐紫外线和大气老化性玻璃化温度 80-100 ℃，分解温度＞ 200 ℃使用温度 -40～ 80℃耐碱、耐稀酸、耐水溶性无机盐、烷烃和油脂溶于二氯乙烷、氯仿、丙酮、冰醋酸、二氧六环、四氢呋喃、醋酸乙酯等，不溶乙醇、乙醚、石油醚等电绝缘性良好pmma 材料的性能简介：一、 聚甲基丙烯酸甲酯的主要性能：聚甲基丙烯酸甲酯（PMMA ）无色透明的玻璃状物，比重1.19，表面硬度较低，容易被硬物划伤难着火，但能缓慢燃烧，离火后仍能继续燃烧，燃烧时易碎裂，熔融滴落，火焰明亮，底部蓝色，顶端白色，发出强烈花果臭和腐烂的蔬菜臭味。
1．透明性： PMMA 是无定形高聚物，其内部分子的排列方式不致干扰进入它的光线在各个部分通过时的速度，因而能使光线都以相同速度前进（即均一的折光指数） ，根本不会使光线四面分散互相干扰所以PMMA 具有优良的光学性能，高度的透光率（90～92%，和波长有关）表面极光滑的片或棒材，在弯曲到一定限度内也能将从一端射入的光线全部在其内部反射前进，最后从另一端射出，就好象水在管子里流过一样（一定的弯曲度是指弯曲后的位置和原来位置所成的角度，不能超过42° ；弯曲呈弧形时，弧形半径必须大于棒直径或片材厚度的3倍） 但当其表面某部分磨毛时，光线就可从这里逸出而显示出光亮可以利用这种特性来制造边缘发光装置、外科医疗器具等2．机械性能： PMMA的机械强度比普通玻璃高10倍以上，但和其它塑料相比强度只能算中等它的缺点是质轻脆、易开裂（或出现银纹）、表面硬度低，容易擦伤而失去光泽；耐磨性较差，其彼此之间的静摩擦系数是0.8，对钢的动摩擦系数是0.45～0.50，所以容易擦伤磨毛3．电性能： PMMA 的电性能是良好的，特别是在低频率工作条件下然而其某些电性能是独特的：介电损耗角正切值随频率的升高而降低。
温度和频率对介电常数有影响，而气候和湿度对电性能的影响不大但电性能比PE、 PS等差4．热性能： PMMA 的耐热性不够好，使用温度仅80℃可通过其单体与双酯基丙烯酸乙二醇酯或甲基丙烯酸丙烯酯等共聚、交联，以提高耐热性 PMMA 的比热比大多数热塑性塑料都低，有利于它快速受热塑化另外它还具有一定的耐寒性，在低温-50～-60℃下，冲击强度变化很小5．化学性能； PMMA 具有一定的耐化学腐蚀能力，但随温度升高而减弱对气体的耐化学腐蚀能力较强，长期和臭氧、二氧化硫接触，未出现被腐蚀情况；氯气能腐蚀其表面能溶解于乙酸乙酯或丁酯、冰醋酸、氯仿和苯等中； 能吸附各种醇类有机化合物，使体积膨胀， 表面粗糙发毛，但不溶于脂肪族化合物中6．耐气候性：具有优良的耐候性，在热带气候下暴晒多年透明度和色泽变化很少Pmma的应用简介：有机玻璃具有质轻、价廉，易于成型等优点它的成型方法有浇铸，射出成型，机械加工、热工艺造型(三叶旋转台卡 )成型等尤其是射出成型，可以大批量生产，制程简单，成本低因此，它的应用日趋广泛，目前它广泛用于仪器仪表零件、汽车车灯、光学镜片、透明管道等1.建筑应用 :橱窗、隔音门窗、采光罩、亭等2.广告应用 :灯箱、招牌、指示牌、展架等3.交通应用 :火车、汽车等车辆门窗等4.医学应用 :婴儿保育箱、各种手术医疗器具民用品：卫浴设施、工艺品、化妆品、支架、水族箱等5.工业应用：仪器表面板及护盖等6.照明应用：日光灯、吊灯、街灯罩等7.家居应用：果盘，纸巾盒，亚克力艺术画等家居日用产品Pmma 的成型加工：1．PMMA 的加工工艺特性：⑴PMMA在加工温度下，其熔体的流变性基本上接近非牛顿型，也就是说它的熔体粘度主要受压力（剪切速率）支配，因此要降低粘度，增加流动性，主要靠增大压力达到。
然而它的熔体粘度比PE、PS 等的高得多，所以注射成型所需要的压力高而且其熔体粘度随温度升高而下降，对温度的敏感性比其它热塑性塑料都高，因此要控制好温度才利于成型⑵PMMA 粒料在空气中易吸湿，最高可达3%在成型前必须干燥，否则会产生气泡采用回料时更要注意⑶由于 PMMA 是无定形聚合物，故成型收缩率小，为0.5～1.8%⑷由于 PMMA 的熔体粘度高，流动性差，冷却速度快，制品易产生内应力，因此PMMA 成型工艺要求严格，模具设计要求高，制品一般要求后处理⑸PMMA 制品在储存和使用过程中易出现银纹；银纹的出现是玻璃态高聚物脆性断裂的先决条件，银纹中物质的破裂造成裂纹的引发和扩张，以致最后发生断裂银纹是材料中内应力造成的，因此在成型时应注意减少或避免，也就是在成型时有足够的保温时间2．PMMA 的注射成型加工：⑴干燥： 温度应比其热变形温度低10～20℃（100～110℃） ，干燥时间约 2~8小时（干燥至含水量 0.02～0.04%） 干燥好的料不能暴露在空气中，应保存在密闭的料斗中⑵注射温度：一般在180～220℃⑶注射压力： 80～130MPa ⑷模温： 40～60℃⑸模具流道应粗而短，尽量避免采用点浇口，否则浇口直径应不小于1.5mm ⑹制品一般均需进行热处理以消除内应力08013116 胡杨蚨2011.04.28 。
