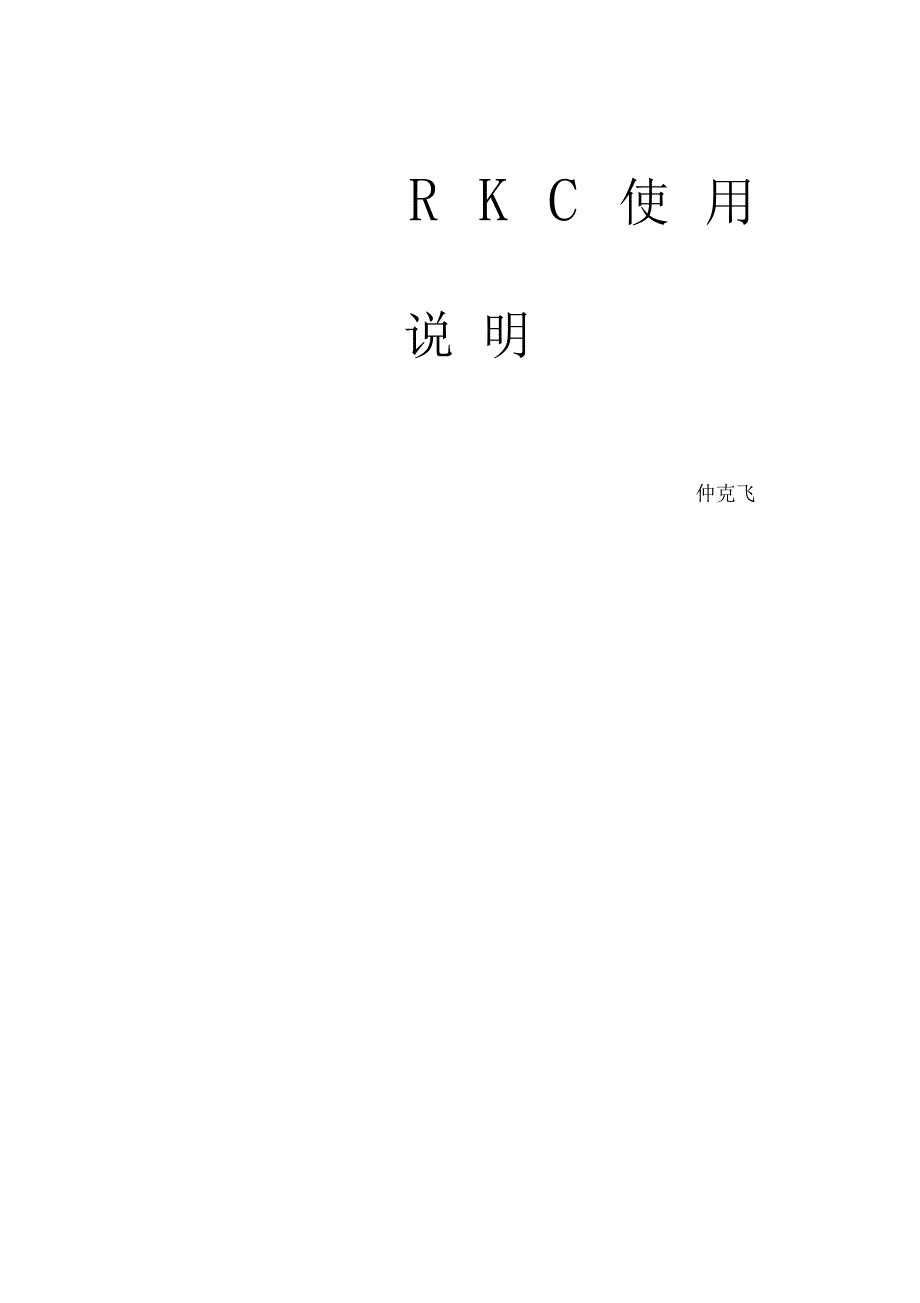

R K C 使 用 说 明仲克飞RKC£用说明书感谢您购买本系列温控器,请事先详细阅读此“使用说明书”,本说明书中的资料如改动恕 不通知,敬请谅解本温控器的制造经过严格地品质管理,如遇有不正常的状态或显示,请即刻与北京四通股份 公司工控部或您的供应商联络第1章准备篇1. 型义 1-12.安 装 1-2外形尺寸安装方法3.接线端子构成接或注息事项4.规格输入设定显示输出第2章功能篇1. 控制1.1PID控制1.2加热、冷却控制1.3正动作、逆动作1.4自动演算(AT)功能1.5自主校正(ST)功能1.6设定数据锁(LCK)功能2.报警温度报警加热器断线报警(HBA控制环断线报警(LBA)3.输入异常时的动作第3章操作篇1. 设定前状态2 SV设定模式3.参数设定模式4工程师参数设定模式第4篇通讯篇(仅限CD系列表) 第5篇 其它第1篇准备篇1.型号定义请参照下列代码表确认产品是否与您指定的型号一致CD/CH 口 01/02 口 口 口-口 口* 口 口-口 口① ②③④⑤⑥⑦⑧⑨⑩① 规格尺寸详见第1篇节② 控制类型F: PID动作及自动演算(逆动作)D: PID动作及自动演算(正动作)W加热/冷却PID动作及自动演算(水冷) *1A:加热/冷却PID动作及自动演算(风冷) *1③ 输入类型:见输入范围表④ 范围代码:见输入范围表D 箭控制输出(OUT1(加热侧)M:继电器接点输出8:电流输出(DC4〜20mAV:电压脉冲输出G:闸流控制管驱动用触发器输出T:闸流控制管输出⑥第二控制输出(OUT2*2无记号:当控制动作是F或D时M:继电器接点输出T:闸流控制管输出V:电压脉冲输出8:电流输出(DC4〜20mA⑦第一报警(ALM1 ,⑧第二报警(ALM2 *2N;未设报警J下限输入值报警A:上限偏差报警K附待机上限输入值报警B:下限偏差报警L附待机下限输入值报警C:上、下限偏差报警P加热器断线报警(CTL-6) *3D:范围内报警S加热器断线报警(CTL-12) *3E:附待机上限偏差报警R*4F:附待机下限偏差报警V上限设定值报警G;附待机上下限偏差报警W下限设定值报警H:上限输入值报警⑨通信功能(仅限CD系列)N :无通信功能5 : RS-485 (双线系统)⑩防水/防尘功能N :无防水/防尘功能1 :有防水/防尘功能注:*1W或A型无自主校正功能* 2第二控制输出(OUT2、第二报警(ALM2为选项* 3不能被定为第一报警(ALM1)* 4控制环断线报警只能在第一报警和第二报警中选择其一2.安装外形尺寸安装方法⑴按照盘面开孔尺寸在盘面上打出用来安装仪器的矩形孔。

⑵将仪器嵌入盘面开孔内⑶在仪器安装槽内插入安装支架⑷推紧安装支架,使仪器和盘面结合牢固(图 1)⑸使用螺钉同样能将仪器定在盘面上(图 2),将安装支架插入仪器再用两个螺钉将仪器固定于盘面旋紧螺钉时,当螺钉接触盘面后,只可再紧一圈请用附带螺钉⑹注意事项:a. 仪器安装于以下环境(IEC1010)过压等级n污染程度2b.安装时避免以下情况・环境温度低于 0 c (32 ° F)或高于50 C (122 ° F)• 环境湿度小于 45灿大于85%RH• 环境温度的急剧变化可能引起结露• 腐蚀性、易燃气体• 直接震动或冲击主体结构• 水、油、化学品、烟雾或蒸汽污染• 过多的灰尘、盐份或金属粉末• 过多的杂讯干扰、静电、磁场或噪音• 空调的直吹• 室内使用,勿置于阳光直射下• 热辐射积累之处3.接线端子构成ir18it1816t718工丁18接线注意事项⑴热电偶输入,应使用对应的补偿导线⑵热电阻输入,应使用低电阻且无差别的 3根导线⑶输入信号线应远离仪器电源线,动力电源线和负荷线以避免产生杂讯干扰⑷仪器电源线通常不致被动力电源线干扰仪器被外部杂讯干扰时,必须使用杂讯滤波器・缩短电源线的捻合绞距,距离越短越有助于减小杂讯。

•在仪表盘上安装杂讯滤波器并接地,并减小杂讯滤波器输出与仪器电源 端子的 接线距离・不要在滤波器输出端安装保险以及开关,这样会降低滤波器效果⑸接线应该符合每个国家的国标,电源线应使用 600V聚氯乙稀绝缘线(J1SC3307)⑹电源开启后对继电器输出的仪表需 5-6秒的准备时间,如作外部的连结回路等信号使用时,请并用(延迟继电器)⑺本系列仪器无电源开关和保险丝,如需可加装建议保险丝规格:额定电压 250V额定电流1A保险丝型号:延时保险⑻当为电流输入时,必须在输入端子间接入 250a (土 %t 10Ppm或更大)的电阻,由客户自己解决M3X 6建议⑼不要过分旋紧端子螺钉请使用合适的端子螺丝接线片(螺丝型号 力矩口)4.规格输入种类:a)热电偶:K, J, R, S, B, E, T, N, U, L, PLH , W5Re/W26RReb) 热电阻:Pt100, JPt100;c) 电压:0-5V, 1-5V;d) 电流:0-20mA, 4-20mA外部电阻的影响:约科V/Q (热电偶输入)[依热电偶种类换算之]输入导线电阻的影响:读数的约 %/◎(测温电阻体输入)采样周期:秒输入断线时的动作:a)热电偶输入:上升刻度或下降刻度b) 测温电阻体输入:上升刻度输入短路时的动作:欠刻度(测温电阻体输入)设定设定值(SV):与输入范围同样加热侧比例带(P) : 1-全距或 全距但C (丁)分辨率时为C (丁)以内冷却侧比例带(Pc):加热侧比例带(P)之1-1000%积分时间(I ) : 1-3600秒微分时间(D) : 1-3600秒限制积分动作生效范围(ARW :加热侧比例带(P)的1-100%加热侧比例周期(T) : 1-100秒冷却侧比例周期(t) : 1-100秒不感带(DB): -10-+10 C (丁) 或-+C (0F)显示输出控制输出:继电器接点输出 250V AC 3A (带负载)电压脉冲输出 0-12V DC (负载阻抗600 ◎以上)电流输出 4-20mA DC (负载阻抗600 ◎以下)闸流控制管输出 (环境温度40 c或更低)闸流管驱动用触发器输出 过零触发(100A以下)负载电压100V AC 200V AC使用负载阻性负载报警输出:继电器接点输出 250V AC 1A (带负载)第2章 功能篇1. 控制1.1 PID控制PID控制是依设定 P (比例带)、I (积分时间)、D (微分时间)的各定数,获 得稳定控制结果的控制方式。

加热、冷却控制加热、冷却控制是以1台温控器即可进行加热控制与冷却控制例如,在挤出机的机筒部温度控制时需要冷却控制则为有效0%100%:不感带:重叠OLDB正动作、逆动作正动作:随着测定值(PV)的增加,操彳^输出值(MV随之增加的动作 正动作一般用于冷却控制逆动作:随着测定值(PV的增加,操彳^输出值(MV反而减少的动作 逆动作一般用于加热控制自动演算(AT)功能自动演算功能自动测量、计算、设定最佳的 PID及LBA常数此功能在开启时,升温过程中以及实施稳定控制过程中起作用1)启动AT条件当下列条件都被满足时启动 AT功能• 启动AT功能前除PID及LBA外的所有参数设定完毕• 确认未选LCK功能2)搁置AT条件出现下列情况时,AT功能被搁置• 当改变SV值时• 当PV偏差值改变时• 当运行/停止状态处于停止时• 当PV值异常时(测值发生波动),当电源开启时• 当开启AT功能约9小时未结束时• 发生20ms以上的停电时注意:•当自动演算搁置条件成立时, AT功能立即停止并转为 PID控制PID常数维持 AT启动时的数值,此外,如 AT完成后也转至 PID控制•如果控制系统内不慎发生摆动时, 不宜用AT功能,此种情况,应设定与被控物相符合的数值。

自主校正(ST)功能ST 功能可以自动计算和校正 PID参数,保障仪器自身连续观察控制反应,因此,即使在 AT功能运行后,所控制的目标的特性差异也可以通过它而获得好的反映1)启动ST要求满足下列所有情况时启动 ST功能:• 实行 PID 控制时(PW0 I W0 DW0 及 ARW 0)• AT功能不能使用时• 运行/停止处于运行状态• PV值必须在输入范围内• ST功能被选时(2) ST功能停止要求下列情况之一,ST功能设定为停止位:• 当PV超出输入范围(当仪器超过上限或下限)• 当ST功能设定为OFF时• 当AT功能使用时*1• 当运行/停止功能处于 STOP犬态*2• 当关闭电源时*1 如果AT功能在使用,ST功能设定为停止位,在 AT功能 停止后,ST功能重新启动2 如果操作状态由 RU蚱 STOP ST功能设定为 STOP犬态;如果操作状态由 STOP1 RUN ST功能会重新启动注意:当控制动作为加热/制冷PID动作,ST功能将不起作用ST 功能动作时,PID及ARW设定值不能改变,但可被监视设定数据锁(LCR功能设定数据锁功能用于防止对某些不常被设定的参数进行误操作有8级禁锁状态,参数可被每级状态禁锁,参数上锁后不能被设定或改变但可监视。

2.报警温度报警(偏差/输入值报警)温度报警是测定值(PV)或偏差值到达警报设定值时,使警报 指示灯(红)发亮,成为警报状态的功能1)偏差警报的种类偏差[测定值(PV)-设定值(SV)]到达警报设定值时, 警报指示灯发亮因此,随着设定值( SV)的变更,警报设定值亦随之移 动A.上限偏差报警(图1)偏差[测定值(PV)-设定值(SV)]在警报设定值以上时 指示灯发亮,成为警报状态B.下限偏差报警(图2)偏差[测定值(PV -设定值(SV)]在警报设定值以下时指示灯发亮,成为警报状态: 1:时间 ]警报指示灯熄灯亮灯 一। 熄时间警报指示灯 熄灯 亮一 灯 I熄 灯C.上下偏差报警偏差的名对值|测定值(PV -设定彳1 ( SV)|在警报设定值以上及以 下时,警报指示灯发亮,成为警报状态警报设定值时间警报指示灯 i i ii7d.范围内报警 偏差的名对值|测定值(pv -设定值(sy |在警报设定值以内时。
