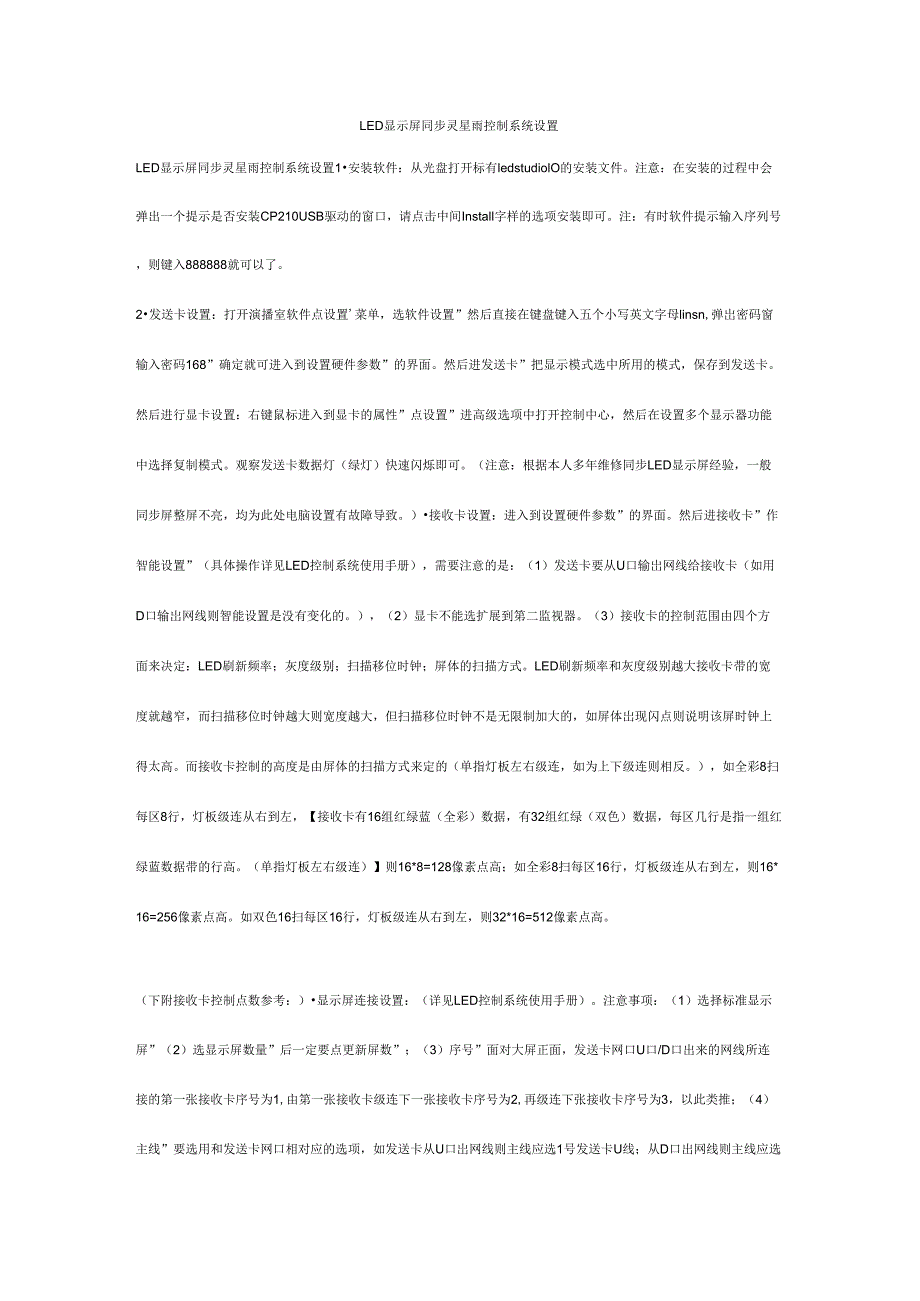

LED显示屏同步灵星雨控制系统设置LED显示屏同步灵星雨控制系统设置1•安装软件：从光盘打开标有ledstudiolO的安装文件注意：在安装的过程中会弹出一个提示是否安装CP210USB驱动的窗口，请点击中间Install字样的选项安装即可注：有时软件提示输入序列号，则键入888888就可以了2•发送卡设置：打开演播室软件点设置'菜单，选软件设置”然后直接在键盘键入五个小写英文字母linsn,弹岀密码窗输入密码168”确定就可进入到设置硬件参数”的界面然后进发送卡”把显示模式选中所用的模式，保存到发送卡然后进行显卡设置：右键鼠标进入到显卡的属性”点设置”进高级选项中打开控制中心，然后在设置多个显示器功能中选择复制模式观察发送卡数据灯（绿灯）快速闪烁即可注意：根据本人多年维修同步LED显示屏经验，一般同步屏整屏不亮，均为此处电脑设置有故障导致•接收卡设置：进入到设置硬件参数”的界面然后进接收卡”作智能设置”（具体操作详见LED控制系统使用手册），需要注意的是：（1）发送卡要从U口输岀网线给接收卡（如用D口输岀网线则智能设置是没有变化的2）显卡不能选扩展到第二监视器3）接收卡的控制范围由四个方面来决定：LED刷新频率；灰度级别；扫描移位时钟；屏体的扫描方式。
LED刷新频率和灰度级别越大接收卡带的宽度就越窄，而扫描移位时钟越大则宽度越大，但扫描移位时钟不是无限制加大的，如屏体岀现闪点则说明该屏时钟上得太高而接收卡控制的高度是由屏体的扫描方式来定的（单指灯板左右级连，如为上下级连则相反如全彩8扫每区8行，灯板级连从右到左，【接收卡有16组红绿蓝（全彩）数据，有32组红绿（双色）数据，每区几行是指一组红绿蓝数据带的行高单指灯板左右级连）】则16*8=128像素点高；如全彩8扫每区16行，灯板级连从右到左，则16*16=256像素点高如双色16扫每区16行，灯板级连从右到左，则32*16=512像素点高下附接收卡控制点数参考：）•显示屏连接设置：（详见LED控制系统使用手册）注意事项：（1）选择标准显示屏”（2）选显示屏数量”后一定要点更新屏数”；（3）序号”面对大屏正面，发送卡网口U口/D口出来的网线所连接的第一张接收卡序号为1,由第一张接收卡级连下一张接收卡序号为2,再级连下张接收卡序号为3，以此类推；（4）主线”要选用和发送卡网口相对应的选项，如发送卡从U口岀网线则主线应选1号发送卡U线；从D口出网线则主线应选1号发送卡D线5）分线”是用来设置分线卡的网口序号。
如从A1口出网线，则分线设为1”从A2口岀网线，则分线为2”类推每个分线卡分线口岀来的网线所连接的第一张接收卡序号为1”如无分线卡则分线”默认为•多屏组合的设置：（1）多块屏显示不同的内容或多块屏组合成一块整屏如三块屏，显示屏数量设3,分别对屏1，屏2，屏3设置序号等参数后再一起发送给接收卡然后退岀设置硬件参数”界面，进入软件设置”的播放窗”点多屏组合”把三块屏的起始位置分开即可或进入设置大屏区域”也可把三块屏的起始位置分开注意：多屏组合的宽度、高度点数不能超岀发送卡一个网口控制的范围，超岀部分显示花屏或死画面2）多块屏显示同一画面：按上（1）做好显示屏连接发送即可，此时多块屏显示区域是重叠在一起，显示同一个画面如果多块屏宽度高度不一致，又想显示一个完整画面，那么可点开设置大屏区域”启用缩放显示”功能注意：启用缩放显示”功能后图片视频可正常显示，但文字，表格会变形6.双发送卡级连高度设置：如屏体超高可使用两张802发送卡级连高度第二张发送卡需把发送卡上的两位开关的1”拨上，代表2号发送卡然后用一条10PIN排线把两张发送卡的RS232接口连上，再用一条1分二的DVI线或用DVI分配器把发送卡和显卡连上即可。
在做显示屏连接时要注意分清主线”号发送卡和2号发送卡7•超宽屏的配置：如果LED屏的宽度超过802发送卡的最大宽度范围2048点，那么可用两张显卡扩展电脑桌面配置上需两张显卡、两张802发送卡和两台显示器后台播放的实现和取消：（1）如要实现后台播放，则首先把显卡桌面扩展到第二监视器上具体操作：在电脑桌面空白处右键鼠标，进入属性---设置---点桌面2---把将桌面扩展到该监视器上”选中，应用然后，打开演播室的设置”---选后台播放”即可2）如要取消后台播放，则进到显卡属性里把桌面2的将桌面扩展到该监视器上”的选勾去掉，然后进入桌面1里重新把显卡的复制模式选上，就可以了9.亮度校正设置：（一）校正使用范围：单色，双色，全彩实像素LED显示屏（二）校正硬件要求：1. 佳能相机一台（推荐使用Canon5D11（最好）,Canon7D或者Canon50D）适马镜头一个（推荐使用Sigma50-500）精准云台一个（要好的能微调的，推荐使用曼富图410）三脚架一副（品牌不限，推荐使用曼富图055DB）佳能相机交流适配器（可选）附:Canon7D相机必设参数，要在相机上设置［曝光模拟］设置为［关闭］［测光定时器］设置为［4秒］［自动对焦/驱动］-［人工智能伺服第1/第2幅图像优先］设置为［2.释放/驱动速度优先］（三）软件要求：LED演播室10.71以上，包括10.71版本注意:虚拟屏暂时不支持.（四）校正步骤：（1）.首先打开LED演播室，点击设置一一软件设置一一在键盘上输入linsn”一-码168进入接收卡设置界面。
2）.加载正确的RCG文件，设置好宽度跟高度发送到接收卡并保存到接收卡（3）.进入显示屏连接，设置好单箱体的宽度跟高度发送到接收卡并保存到接收卡,把设置好的参数保存到CON文件，同样大小的箱体都使用同一个CON文件4）.进入单点校正，点击照片分区，一般的箱体只用一个接收卡，屏幕分区就设成箱体的高度和宽度如果一个箱体用了多个接收卡，就把每个接收卡带载的面积设成一个区期望值一般为默认85,即校正后的亮度为原亮度的85%，客户可以根据情况灵活调整逐点较正技术需要专业技术人员才可设置，否则不仅达不到理想效果，反而会损害LED显示屏）（5）.进入校正测量，点击开始预览，相机跟箱体一般在15米左右，并保证镜头跟箱体的角度小于30度,尽量为垂直状态，否则会因为角度问题而造成校正效果不理想，把相机拍到的画面调至最清晰状态，预览箱体的分区红线不能超岀软件里的分区白框，最好刚刚在白框之内6）.点击开始标定，相机就会自动进行标定测量，等待测量完成可以查看校正前后的效果，点击保存会把校正好的数据保存到接收卡，同时会生成一个RVS文件，客户一定要记好校正的箱体所对应的RVS文件，文件保存在LED演播室的SETDATA目录下，换接收卡后直接加载。
单点校正只支持10240点，如果点数较多可设为2X2以上）（7）、校正分整屏校正和单箱体校正，整屏校正要先做好显示屏连接，然后点单点校正进行照片分区，以每一个箱体的宽度和高度为一个区，在屏幕分区改好宽度和高度后软件会自动分区，然后是校正测量，测完一个分区后再点下一区，再点测试直到测完为止，测完后点保存会把测量数据保存到接收卡里整屏校正只取最后一个分区的测量数据，因为所有接收卡用的是一个校正数据1. 四、常见问题的处理LED大屏运行一段时间后突然变花、变暗处理：进到发送卡界面，点默认设置即可2. 发送卡突然绿灯不闪处理：进到发送卡界面点默认设置，如不行再检查显卡的复制模式是否关闭不行再换DVI线，换卡3. 作智能设置时没有反应处理：（1）检查显卡是否扩展到第二显示器上，如是取消扩展2）检查发送卡是否从U口岀网线3）检查转接卡和接收卡有否接对方向，灯板是否和转接卡的第一口连接4）检查排线是否接反5）检查发送卡和接收卡有否正常工作6）灯板是否和转接卡接口定义一致7）重装显卡驱动8）换卡4. 播放视频时，有些视频不能播放处理：需安装视频解码器如终极解码器，完美解码器5•播放视频时，放一段时间就停止或弹岀错误提示。
处理：这可能是视频解码器的解码模式有问题，选用其它解码模式1. 播放视频时电脑有图像但没有声音，但直接播放是有声音处理：（1）没有安装视频解码器，（2）视频解码器的音频解码模式不对，选用其它音频解码模式3）更换视频解码器7•播放节目时不能循环播放处理：（1）不能使用全局节目页来播放，（2）使用工具栏上的播放钮发送卡上数据灯闪烁，而大屏黑屏或常亮处理：检查接收卡绿灯是否闪烁，如果闪：（1）检查排线是否插反（2）接收卡电源电压是否正常；（3）LED演播室升级最新版本后重新发送接收卡扫描文件（RCG程序）；如果接收卡绿灯不闪：（1）用短网线测试，如果绿灯闪烁则说明网线的质量有问题换网线或网线未做好，重做2）如用短网线绿灯不闪，检查接收卡电压，换接收卡，不行再换发送卡9.LED演播室软件被播放窗（花布）盖住不能调岀处理：点电脑左下角的开始'项，点击运行”输入regedit进入注册表编辑器”然后点编辑”-查找”--查找目标输入灵星雨科技"或linsn”，然后在左边文档项会显岀linsn（灵星雨科技）”，在此项上右击鼠标删除”然后重新打开演播室进设置”-软件设置”，进播放窗”里的任意设置”把播放窗总在最前面”的勾去掉保存即可。
10•播放窗位置，大小设好后，重新启动演播室时播放窗的位置大小又改变了处理：点电脑左下角的开始”项，点击运行”输入regedit进入注册表编辑器”，然后点编辑”-查找”--查找目标输入灵星雨科技"或lihsn”，然后在左边文档项会显岀linsn（灵星雨科技）”，在此项上右击鼠标删除”即可11.设置'菜单的设置大屏区域”为灰色点不进去处理：点电脑左下角的开始”项，点击运行”输入regedit进入注册表编辑器",然后点编辑”--查找”-查找目标输入灵星雨科技"或linsn"，然后在左边文档项会显岀linsn（灵星雨科技）"，在此项上右击鼠标删除”即可12•打开演播室时弹岀显卡驱动未装好或硬件加速已关闭”处理：（1）点电脑左下角的开始”项，点击运行”输入regedit进入注册表编辑器"，然后点编辑"-查找"--查找目标输入灵星雨科技"或linsn"，然后在左边文档项会显岀linsn（灵星雨科技）”，在此项上右击鼠标删除”2）经过（1）的操作不能解决则重装显卡驱动13.打开演播室时弹岀大屏幕系统没有找到”处理：（1）检查发送卡USB线有没有和电脑连接良好2）LED演播室是不是新版本（3）进我的电脑”一属性"-设备管理器"-端口”查看USB驱动有没有安装好。
如已安装好驱动则查看其后的COM”口数，6以内为正常，如超出6则要把COM口数改回6以内4）进入演播室查看发送卡”里硬件端口”的端口堤否设成自动检测”5）更换电脑的USB口6）更换电脑、发送卡、USB线测试14•做显示屏连接时，一发送数据大屏或某张接收卡控制的区域黑屏处理：（1）检查接收卡的扫描文件里带载设置”的最大宽度或最大高度是否小于实际接收卡的带载宽度和高度，如是请调整最大宽度或最大高度，或者加接收卡然后回到显示屏连接里重做连接文件2）在显示屏连接里先把水平卡数”和垂直卡数”设为0”然后点复杂显示屏”如里面有内容则删除干净再回到标准显示屏”重做连接文件15如何实现把整个电脑桌面都放进到较小的屏里播放？处理：进入到设置硬件参数”里发送卡”的界面找到宽度系数”和髙度系数”，把宽度缩放比例和高度缩放比例填好，保存到发送卡即可例如：LED屏宽320像素点，高256像素点而电脑分辨率1024*768,那么宽度系数为：LED屏宽320/1024=03125;高度系数为：LED屏高256/768=0333316.鼠标一动，大屏的画。
