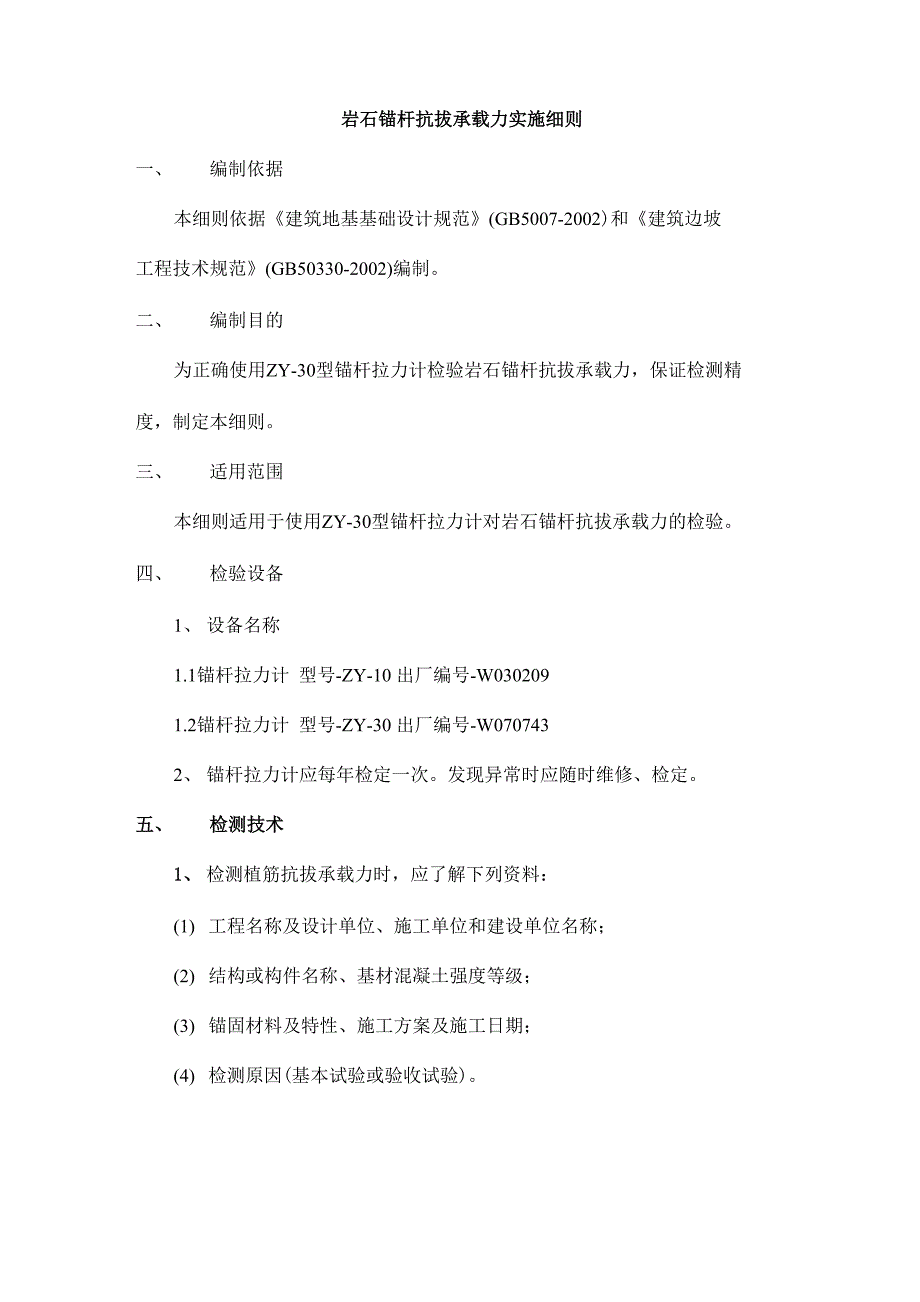

岩石锚杆抗拔承载力实施细则一、 编制依据本细则依据《建筑地基基础设计规范》(GB5007-2002)和《建筑边坡工程技术规范》(GB50330-2002)编制二、 编制目的为正确使用ZY-30型锚杆拉力计检验岩石锚杆抗拔承载力，保证检测精度，制定本细则三、 适用范围本细则适用于使用ZY-30型锚杆拉力计对岩石锚杆抗拔承载力的检验四、 检验设备1、 设备名称1.1锚杆拉力计 型号-ZY-10 出厂编号-W0302091.2锚杆拉力计 型号-ZY-30 出厂编号-W0707432、 锚杆拉力计应每年检定一次发现异常时应随时维修、检定五、 检测技术1、 检测植筋抗拔承载力时，应了解下列资料：(1) 工程名称及设计单位、施工单位和建设单位名称；(2) 结构或构件名称、基材混凝土强度等级；(3) 锚固材料及特性、施工方案及施工日期；(4) 检测原因(基本试验或验收试验)2、 基本试验检测方案标准的规定2.2加载装置（千斤顶、油泵）和计量仪表（压力表、传感器和违约计等） 应在试验前进行计量检定合格，且应满足测试精度要求2.3锚固体灌浆强度达到设计强度的90%后，可进行锚杆试验2.4反力装置的承载力和刚度应满足最大试验荷载要求。
2.5锚杆基本试验的地基条件、锚杆材料和施工工艺等应与工程锚杆一致2.6基本试验时最大的试验荷载不宜超过锚杆杆体承载力标准值的0.9倍2.7基本试验主要目的是确定锚杆体与岩土层间粘结强度特征值、锚杆设计 参数和施工工艺试验锚杆的锚固长度和锚杆根数应符合下列规定：1） 当进行确定锚杆体与岩土层间粘结强度特征值、验证岩体与砂浆间粘结 强度设计值的试验时，为使锚杆体与地层间首先破坏，可采取增加锚杆钢筋用量（锚固段长度取设计锚固长度）或减短锚固长度（锚固长度取设计锚固长度的0.4〜0.6倍，硬质岩取小值）的措施；2） 当进行确定锚固段变形参数和应力分布的试验时，锚固段长度应取设计 锚固长度；3） 每种试验锚杆数量不应少于3根2.8锚杆基本试验应采用循环加、卸荷法，并应符合下列规定：1） 每级荷载施加或卸除完毕后，应立即测读变形量；2） 在每次加、卸荷时间内测读锚头位移二次，连续二次测读的变形量：岩 石锚杆均小于0.01mm，砂质土、硬粘性土中锚杆小于0.1mm时，可施加下 一级荷载1） 锚头位移不收敛，锚杆体从岩土层中拔出或锚杆从锚杆体中拔出；2） 锚头总位移量超过设计允许值；3） 土层锚杆试验中后一级荷载产生的锚头位移量，超过上一级荷载位移量 的2倍。
2.10锚杆弹性变形不应小于自由段长度变形计算值的80%，且不应大于 自由段长度与1 / 2锚固长度之和的弹性变形计算值3、验收试验检测方案3.1锚杆验收试验的目的是检验施工质量是否达到设计要求3.2验收试验锚杆的数量取每种类型锚杆总数的5% （自由段位于I、H或 m类岩石内时取总数的3%）,且均不少于5根3.3验收试验的锚杆应随机抽样质监、监理、业主或设计单位对质量有疑 问的锚杆也应抽样作验收试验3.4试验荷载值对永久性锚杆为1.1 ；对临时性锚杆为0.95 3.5前三级荷载可按试验荷载值的20%施加，以后按10%施加，达到试验 荷载后观测10min，然后卸荷到试验荷载的0.1倍并测出锚头位移3.6满足下列条件时，试验的锚杆为合格：1） 加载到设计荷载后变形稳定；2） 锚杆弹性变形不应小于自由段长度变形计算值的80%，且不应大于自 由段长度与1 / 2锚固长度之和的弹性变形计算值3.7当验收锚杆不合格时应按锚杆总数的30%重新抽检；若再有锚杆不合 格时，应全数进行检验3.8锚杆总变形量应满足设计允许值，且应与地区经验基本一致。
