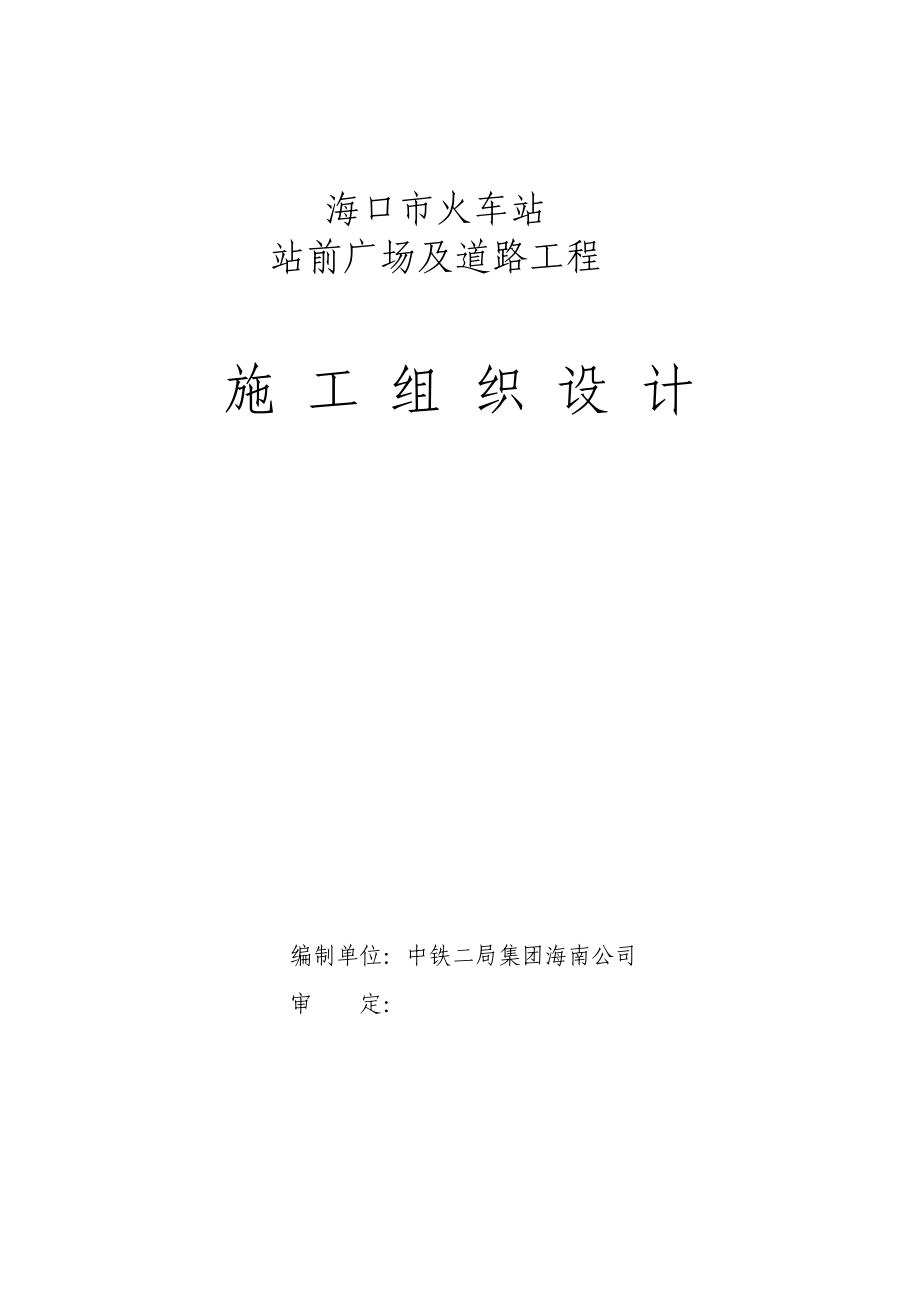

海口市火车站 站前广场及道路工程 施 工 组 织 设 计 编制单位：中铁二局集团海南公司 审 定：目 录一、编制依据及原则…………………………………………二、工程概况…………………………………………………三、施工总体安排……………………………………………1、现场施工组织机构…………………………………2、项目部及工程队配置与任务划分…………………3、施工总平面布置…………………………………… 4、临时工程…………………………………………… 5、材料供应与采购…………………………………… 6、工期安排…………………………………………… 7、设备、劳动力使用计划…………………………… 8、主要材料使用计划………………………………… 9、施工准备……………………………………………四、主要施工机械及检测试验仪器的配备…………………五、主要工程项目的施工方法、施工方案…………………１、广场土方工程………………………………………２、路基土方工程………………………………………３、排水工程……………………………………………４、给水工程……………………………………………５、检查井及井水口工程……………………………… ６、路面基层工程………………………………………７、路面面层工程………………………………………８、卢缘石栽砌工程…………………………………… ９、人行便道工程……………………………………… １０、路灯工程…………………………………………六、雨季施工措施……………………………………………七、工程质量保证措施………………………………………八、工期保证措施……………………………………………九、施工安全保证措施………………………………………十、环境保护及文明施工措施………………………………十一、图表部分……………………………………………… 1、主要分项工程施工工艺图……………………… 2、时间——里程表（斜率图）…………………… 3、施工管理曲线…………………………………… 4、总体施工进度计划表（横道图）………………一、 编制依据及原则1、编制依据1、1站前广场、道路工程招标文件及施工设计图。
1、2现场调查资料1、3我公司ISO9002质量体系中质量保证手册1、4本承包人目前具备的技术力量、管理水平、施工经验2、编制原则1、1遵守招标文件各项条款的原则1、2坚持施工技术的先进性、针对性；施工管理的科学性、有效性1、3实施项目法管理，优化处置，全过程监理；实现预期目标二、工程概况1、工程简介 海口火车站位于海口市西部新海镇南侧，总占地面积约16万平方米，分别设有站前南路、站前北路；一、二、三、四号路、疏散广场、生态广场及水电配套设施2、自然条件2、1 地质条件 根据《岩土工程勘察报告》提示：该范围内地貌单元为海滨一级阶地；工程地质水文条件复杂，存在严重的地震液化砂层及淤泥软土等；影响场地稳定性的不良地质现象道路沿线基本上为荒地和稻田整个区域由西向东地面坡降约为3.7‰ 2、2气候条件 本工程地处沿海，受海洋季风影响较大，雨水丰富，特别是施工期近半时间处在台风季节，风大雨多、降水量大 2、3工程材料 施工现场附近地材缺乏，最便于取得的黄土也在10km 左右，灰、砂、石材已超过20km 2、4水电条件 水电方便，就近接 2、5交通条件 外部交通条件除土场出入路外均良好；土场出入路需要平整和经常维护，场内交通条件不具备，需要完全铺设。
3、 工程特点 本工程量大；分项工程多；场地条件差；施工交叉多；施工工期短；自然条件差；地材缺乏；购运工作量大 4、主要工程量： 借土填筑 26万m³ 道路工程 1.9万㎡ 路缘石安装 8100 m 便道铺装 1.1万㎡ 排水工程 2300 m 给水工程 1250 m 路灯 9２盏 三 、 总体施工安排 1、现场组织机构：根据本工程特点，我司将该工程列为重点工程项目；设立项目经理部；作为项目实施的核心管理机构由技术好、经验足的人员担任项目经理和总工，再配以精干的专业人员组成项目经理部，以满足本工程的质量、进度管理的要求项目部下设四部一室四个施工队 2、项目部及施工部门配置与任务划分据本工程的特点及施工需要，设置土方工程、道路工程、给排水工程、路灯工程四个专业施工队具体配置及任务划分见表3-1 人员配置及任务划分安排表3-1序号机构名称负责人劳力(人)工 作 范 围1土方施工队王亚农110负责本工程所有土方工程2道路施工队陈俊150负责路面、便道工程3给排水施工队张清安80负责给排水管网工程4路灯施工队 姜丰年25负责路灯、配电工程5项目经理部 18负责控制全过程质量、进度、协调各方关系 合计 383 3、施工总平面布置3、1项目部及临建房设在站前南路0+200桩号南侧40米处（休憩购物城用地）。
砖混结构90㎡ ，竹棚600㎡3、2一期材料及拌和场设在广场南北两侧，每侧各两处为排水工程使用，占地面极为1600㎡ 3、3二期材料及拌和场设在站前南路南0+040~0+160段，为路面工程、便道工程使用占地面积6000㎡ 3、4沿站前北路南侧、站前南路北侧、四号路东侧、二号路东侧铺临时便道在站前南路东西两端与场外路相接3、5沿站广场中间各开挖一条临时排水渠，并每隔50向南北各开挖排水支渠备四台污水泵进行施工排水3、6沿临时便道与设计道路相接地带架设施工用电线路3、7施工作业区划分3、7、1土方施工分站前北路、站前南路、疏散广场及二、四号路、生态广场四个作业区，以便于在与其它分项工程交叉时填土作业不间断3、7、2路面及便道施工分站前北路、站前南路、疏散广场及四号路三个作业区以便底基层、基层、面层及铺装作业平行流水进行3、7、3排水、给水、路灯与以上划分相对，应各分为三个区，以便于在与其它分项工程交叉时施工作业不间断祥见施工总平面布置图4、临时工程4、1施工便道 据本工程现场情况及施工需要，铺二纵二横四条施工便道即站前南路南侧、站前南路北侧、四号路、二号路东侧各铺设一条施工便道施工便道填筑高度为0.8—1.2米，宽7米，同时满足土方运输车辆及管网工程施工要求。
便道面积约12000㎡ 4、2施工用电 采用既有电网供电为主，自发电为辅的供电方式沿站前北路、南路、四号路与广场相接地带布设线路，采用三相四线、木杆架空电源接自站前南路南侧业主已经安装好的变压器下，自备40KW 和 120KW发电机组各一台，以保证关键工序施工的连续性4、3施工用水 自办公区西侧水井接入水源，以钢管引送至拌和场及其它用水作业面4、4临建设施 为便于工作协调，项目部办公处所与业主同在一处砖混结构房屋面积约90㎡ 生产人员临设靠近项目部搭建以竹棚结构为主，一期约300㎡ ，二期约300 ㎡ 4、5照明通讯 与外部通讯以移动为主，主要管理人员每人一部现场联络指挥调度，配备对讲机四台5、材料供应与采购 所用施工用材料以汽车运输为主，集中采购6、工期安排6、1施工总工期我公司于9月10日进场，施工历时105天，于12月25日竣工6、2分项工程工期 见表 3-26、3工期控制方法6、3、1以工程数量、施工图、投入的设备、劳动力、材料、资金等为依据统筹兼顾，合理安排，优化资源配置，挖掘人员和设备的潜力，发挥综合优势，保证工程进度 6、3、2以组织均衡法施工为基本原则，由于雨水多，降水量大，对施工影响较大，采用平行、流水、交叉作业方法，相互协调运作，天天有事干，天天有进度。
7、设备、劳动力使用计划：见表3-3、表3-49、施工准备9、1人员、设备、材料进场9、1、1管理人员于9月10 日进场，其他人员及作业工人于9月10 日至9月20 日陆续进场 管理人员进场后，集中两天时间进行施工总动员，熟悉本工程的基本情况，掌握总体计划和注意事项；明确质量、工期目标；强化环保、安全意识及行为规则，做好人员、设备调遣、安排准备工作 随其他人员及作业工人陆续进场，施工动员工作逐级进行，使所有参加本工程人员都清楚自己的职责和工程目标确保优质、安全、按期完成施工任务9、1、2机械设备按各分项工程的需要，于9月12日开始，按计划逐批进场第一批进场主要是土方、排水工程设备第二批进场主要是路面、给水、路灯工程设备9、1、3施工材料于9月18日陆续进场，所有进场原材料、半成品、成品均要有产品合格证或试验、检验证书经监理工程师批准以后方可使用不合格材料决不能投入使用各种材料分类堆放，妥善保管9、2技术准备9、2、1内业技术准备工作审核施工图纸，编写审核报告；进行临时工程设计及施工组织安排；编制各分项工程实施性的施工组织设计；进行各种配合比设计；编写各类质量记录； 确定具体的质保、安全体系； 制定具体的质量、安全、工期、环保等保证措施； 对关键工作进行岗前培训； 建立各种档案。
9、2、2外业技术准备 现场勘察； 导线点的交接及复测、布网； 进行各种原始材料的取样试验、化验、检验、分析；各种配合比的确认； 9、3施工测量方案9、3、1施工复测根据设计图纸、业主、监理工程师提供和移交的导线点和水准点，按测量规范规定的精度，完成施工复测，并将测量成果书面报监理工程师检查确认经批准后立即进行施工放线，进行全面的技术交底，组织开工9、3、2施工放线利用导线控制点，用坐标法放设路中线里程桩，以及路基填筑边坡角线，以有效的控制路基填筑及雨水干管铺设中心线、纵断面、横断面、边坡边度的准确性9、4施工现场清理进场后立即开始场地清理工作，按计划范围清理地表、地下构筑场、障碍物，清理地基表面杂草、淤泥，腐质物等为工程施工的顺利展开创造良好条件9、5外部协调工作与施工现场周边的当地政府、企业、村民积极沟通，协调好各方关系，遵守村规民俗，争取得到他们的最大支持和谅解 四、主要施工机械及检测试验使用设备五、主要分项工程施工方法及。
