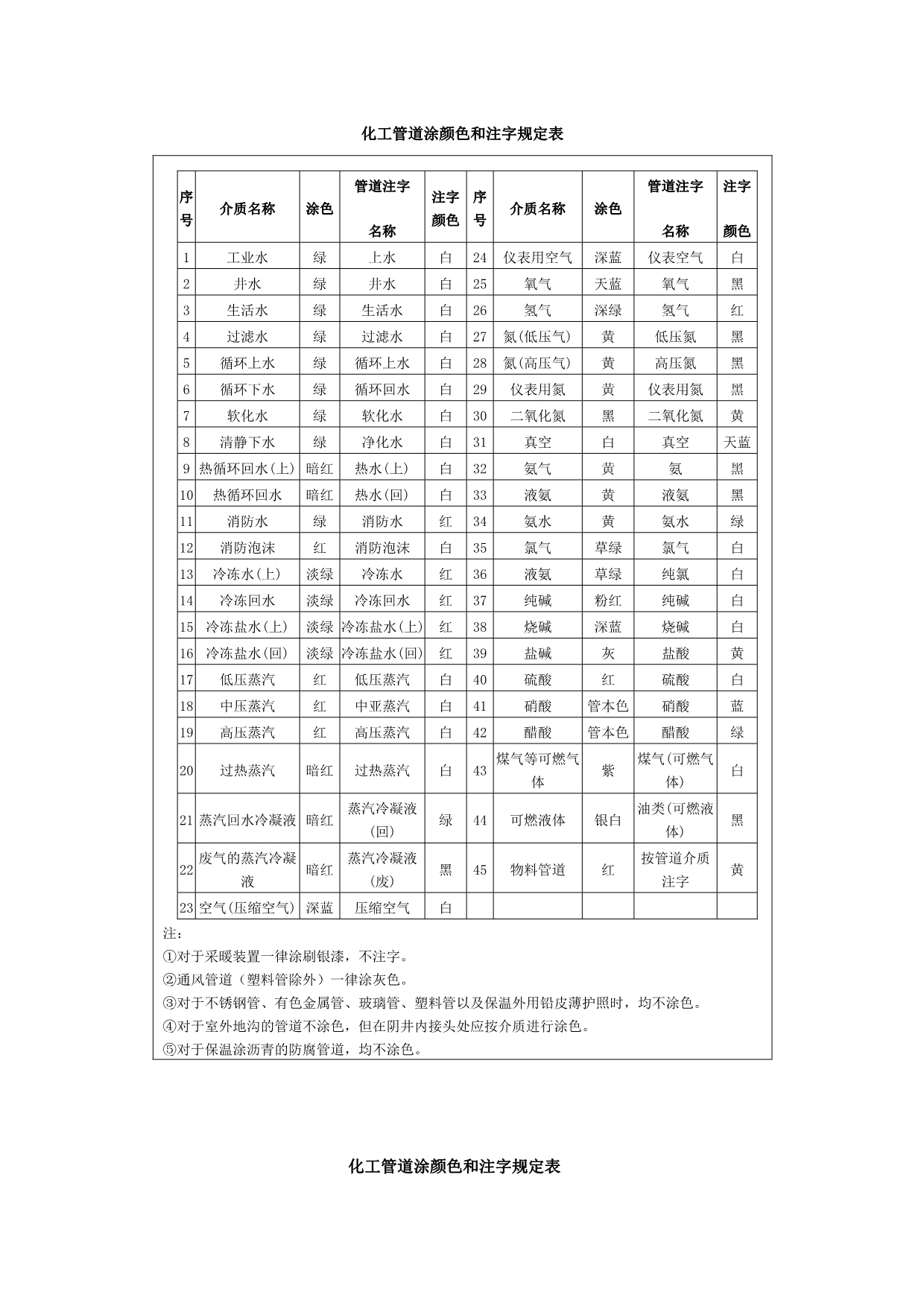

化工管道涂颜色和注字规定表序号 介质名称 涂色管道注字名称注字颜色序号 介质名称 涂色管道注字名称注字颜色1 工业水 绿 上水 白 24 仪表用空气 深蓝 仪表空气 白2 井水 绿 井水 白 25 氧气 天蓝 氧气 黑3 生活水 绿 生活水 白 26 氢气 深绿 氢气 红4 过滤水 绿 过滤水 白 27 氮(低压气) 黄 低压氮 黑5 循环上水 绿 循环上水 白 28 氮(高压气) 黄 高压氮 黑6 循环下水 绿 循环回水 白 29 仪表用氮 黄 仪表用氮 黑7 软化水 绿 软化水 白 30 二氧化氮 黑 二氧化氮 黄8 清静下水 绿 净化水 白 31 真空 白 真空 天蓝9 热循环回水(上) 暗红 热水(上) 白 32 氨气 黄 氨 黑10 热循环回水 暗红 热水(回) 白 33 液氨 黄 液氨 黑11 消防水 绿 消防水 红 34 氨水 黄 氨水 绿12 消防泡沫 红 消防泡沫 白 35 氯气 草绿 氯气 白13 冷冻水(上) 淡绿 冷冻水 红 36 液氨 草绿 纯氯 白14 冷冻回水 淡绿 冷冻回水 红 37 纯碱 粉红 纯碱 白15 冷冻盐水(上) 淡绿 冷冻盐水(上) 红 38 烧碱 深蓝 烧碱 白16 冷冻盐水(回) 淡绿 冷冻盐水(回) 红 39 盐碱 灰 盐酸 黄17 低压蒸汽 红 低压蒸汽 白 40 硫酸 红 硫酸 白18 中压蒸汽 红 中亚蒸汽 白 41 硝酸 管本色 硝酸 蓝19 高压蒸汽 红 高压蒸汽 白 42 醋酸 管本色 醋酸 绿20 过热蒸汽 暗红 过热蒸汽 白 43 煤气等可燃气 体 紫 煤气(可燃气 体) 白21 蒸汽回水冷凝液 暗红 蒸汽冷凝液 (回) 绿 44 可燃液体 银白 油类(可燃液 体) 黑22 废气的蒸汽冷凝 液 暗红 蒸汽冷凝液 (废) 黑 45 物料管道 红 按管道介质 注字 黄23 空气(压缩空气) 深蓝 压缩空气 白注：①对于采暖装置一律涂刷银漆，不注字。
②通风管道（塑料管除外）一律涂灰色③对于不锈钢管、有色金属管、玻璃管、塑料管以及保温外用铅皮薄护照时，均不涂色④对于室外地沟的管道不涂色，但在阴井内接头处应按介质进行涂色⑤对于保温涂沥青的防腐管道，均不涂色 化工管道涂颜色和注字规定表摘自 HGJ1074-79序号 介质名称 涂色 管道注字名称 注字颜色 序号 介质名称 涂色 管道注字名称 注字颜色1 工业水 绿 上水 白 24 仪表空气 深蓝 仪表空气 白2 井水 绿 井水 白 25 氧气 天蓝 氧气 黑3 生活水 绿 生活水 白 26 氢气 深绿 氢气 红4 过滤水 绿 过滤水 白 27 氮( 低压气) 黄 低压氮 黑5 循环上水 绿 循环上水 白 28 氮( 高压气) 黄 高压氮 黑6 循环下水 绿 循环回水 白 29 仪表用氮 黄 仪表用氮 黑7 软化水 绿 软化水 白 30 二氧化氮 黑 二氧化氮 黄8 清静下水 绿 净化水 白 31 真空 白 真空 天蓝9热循环回水 (上)暗红 热水 (上) 白 32 氨气 黄 氨 黑10热循环回水暗红 热水 (回) 白 33 液氨 黄 液氨 黑11 消防水 绿 消防水 红 34 氨水 黄 氨水 绿12 消防泡沫 红 消防泡沫 白 35 氯气 草绿 氯气 白13冷冻水(上)淡绿 冷冻水 红 36 液氨 草绿 纯氯 白14 冷冻回水 淡绿 冷冻回水 红 37 纯碱 粉红 纯碱 白15冷冻盐水(上)淡绿 冷冻盐水(上) 红 38 烧碱 深蓝 烧碱 白16冷冻盐水(回)淡绿 冷冻盐水(回) 红 39 盐碱 灰 盐酸 黄17 低压蒸汽 红 低压蒸汽 白 40 硫酸 红 硫酸 白18 中压蒸汽 红 中亚蒸汽 白 41 硝酸管本色硝酸 蓝19 高压蒸汽 红 高压蒸汽 白 42 醋酸管本色醋酸 绿20 过热蒸汽 暗红 过热蒸汽 白 43煤气等可燃气体紫煤气 (可燃气体)白21蒸汽回水冷凝液暗红 蒸汽冷凝液(回) 绿 44 可燃液体 银白油类 (可燃液体)黑22废气的蒸汽冷凝液暗红 蒸汽冷凝液(废) 黑 45 物料管道 红按管道介质注字黄23空气(压缩空气 )深蓝 压缩空气 白注：①对于采暖装置一律涂刷银漆，不注字。
②通风管道（塑料管除外）一律涂灰色③对于不锈钢管、有色金属管、玻璃管、塑料管以及保温外用铅皮薄护照时，均不涂色④对于室外地沟的管道不涂色，但在阴井内接头处应按介质进行涂色⑤对于保温涂沥青的防腐管道，均不涂色GB7231－2003《 工业管道的基本识别色、识别符号和安全标识 》 只适用用工业管道.红色的管道和阀门是蒸汽管(道)路,黄色的是氨气管道,天蓝色的是氧气管道 ,黑色的是氮气管道,绿色的是水管,而棕色的是输油管,红色的是硫酸管,紫色的是可燃气体,银白色的是可燃液体. 民用管道除设计有要求外,一般现场施工除消防管外不做强制要求消防管要涂色:消火栓管每开间（层）刷一宽 50 黄色调和漆色环，喷淋干管每开间（层）刷二宽 50 距 100 黄色调和漆色环针对天然气行业，黄色为输气管道，红色为放空管道，绿色为注水管道，黑色为排污管道GB2893-2001 安全色Safety colours自 2002-6-1 起执行前言本标准的第 4 章为强制性的，其余为推荐性的本标准非等效采用 ISO3864-1984《安全色与安全标志》，安全色内容与国际标准一致本标准代替 GB2893-1982《安全色》和 GB6527.2—1986《安全色使用导则》，比原标准内容增加了亮度因数的要求；逆反射材料和荧光材料色度的技术指标要求，同时又规定了测试方法；增加了蓝白、红白、绿白三种间隔条纹。
《安全色使用导则》作为本标准的附录本标准的附录 A 是标准的附录本标准自实施之日起，同时代替 GB2893-1982 和 GB6527.2-1986本标准由国家安全生产监督管理局提出并归口本标准起草单位：北京市劳动保护科学研究所本标准主要起草人：李淑贤、刘诚朴、张朝瑜 1 范围本标准规定了传递安全信息的颜色、安全色的使用方法和测试方法本标准适用于工业企业、交通运输、建筑、消防、仓库、医院及剧场等公共场所使用的信号和标志的表面色本标准不适用于灯光信号、航海、内河航运以及其他目的而使用的颜色2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文本标准出版时，所示版本均为有效所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性GB2894－1996 安全标志GB/T3978－1994 标准照明体及照明观测条件GB/T3979－1997 物体色的测量方法GB5768－1999 道路交通标志和标线GB/T8416－1987 视觉信号表面色GB13495－1992 消防安全标志TJ34－1979 工业企业照明时间标准3 定义本标准采用下列定义3．1 安全色 safety colours传递安全信息含义的颜色，包括红、蓝、黄、绿四种颜色。
3．2 对比色 contrast colours使安全色更加醒目的反衬色，包括黑、白两种颜色3．3 色域 colour gamut在色度学中，色品图上的一块面积或空间内的一个体积这部分色品图或色空间，通常包括所有可由特殊选择配色参量而复现的色3．4 亮度因数 luminance factor在相同照明和观测条件下，试样表面的亮度与标准漫反射白板的亮度之比3．5 逆反射 retroreflection反射光线从靠近入射光线的反方向反回的反射当入射光线的方向在较大范围内变化时，仍能保持这种性质3．6 光强度系数 coefficient of luminous intensity逆反射在观测方向的光强度 I 除以投向逆反射体且落在垂直于入射方向的平面的光照度 E┴ 之商，即R=I/E ┴ ……………………………………（1）式中：R——光强度系数，cd·1x＜sup＞-1＜/sup＞；I——光强度，cd；E ┴ ——垂直方向照度，1x3．7 逆反射系数 coefficient of retroreflection逆反射面的逆反射光强系数 R 除以它的面积 A 之商，即 R ′ =R/A=I/(E┴ ×A)………………………（2）其中： I=ED 2…………………………………（3）式中：E ┴ ——垂直方向的照度值，1x，R ′ ——逆反射系数，cd·1x＜sup＞-1＜/sup＞·m -2；A——试样被测面积，m 2；D——照明光源至接受方向的距离，m。
4 颜色表征4．1 安全色4．1．1 红色表示禁止、停止、危险以及消防设备的意思凡是禁止、停止、消防和有危险的器件或环境均应涂以红色的标记作为警示的信号4．1．2 蓝色表示指令，要求人们必须遵守的规定4．1．3 黄色表示提醒人们注意凡是警告人们注意的器件、设备及环境都应以黄色表示4．1．4 绿色表示给人们提供允许、安全的信息4．2 对比色安全色与对比色同时使用时，应按表 1 规定搭配使用表 1 安全色和对比色 4．2．1 黑色黑色用于安全标志的文字、图形符号和警告标志的几何边框4．2．2 白色白色作为安全标志红、蓝、绿的背景色，也可用于安全标志的文字和图形符号4．3 安全色与对比色的相间条纹4．3．1 红色与白色相间条纹表示禁止人们进入危险的环境4．3．2 黄色与黑色相间条纹表示提示人们特别注意的意思4．3．3 蓝色与白色相间条纹表示必须遵守规定的信息4．3．4 绿色与白色相间的条纹与提示标志牌同时使用，更为醒目的提示人们5 技术要求用各种材料制作的标志面应符合以下色度和光度性能要求5．1 色度性能 标志面的文字、符号、边框及衬底等各种色度均应符合 GB/T8416 对材料颜色范围的规定，普通材料、逆反射光材料和荧光材料的各种颜色的坐标及亮度因数分别见表 2、表 3 和表 4，其对应的色品图见图 1 和图 2。
当安全色的各种色度各角点坐标值偏离色品图所规定的范围，则该颜色不宜作为安全色和对比色使用表 2 普通材料的各角点坐标和亮度因素表 3 逆反射光材料各角点坐标与亮度因素表 4 荧光材料的各角点坐标与亮度因素 注：表 2、表 3 和表 4 的观察视场角均为 2°图 1 普通材料安全色与对比色的颜色范围图图 2 逆反射材料与荧光材料安全色颜色范围图5．2 光度性能标志面的逆反射材料的逆反射系数应达到表 5 规定的要求使用中的逆反射系数最低不能低于表中规定数值的 70%表 5 逆反射材料最低逆反射系数（cd/1x·m 2） 6 测量方法安全色和对比色的色度测量方法见 6.1，光度性能测量方法见 6.26．1 色度性能按 GB/T3979 中规定的方法测出试样的各角点坐标6．2 光度性能6．2．1 测量装置测量原理如图 3 所示 图 3 逆反射系数的测量原理采用 GB/T3978－1994 规定的标准 A 光源，光探测器应符合 V（λ）的要求光探测器安装在光源上方并与光源处于同一平面内试样参考中心对光源孔径张角及对光探测器孔径张角应分别不大于 12′ 试样整个受照区域内的垂直照度不均匀性小于 5%，试样参考轴相对于光源轴的入射角（β）应能在 0°~40°范围内变化。
观测轴相对于照明轴之间的观测角（α）应能在 0.2°~2°范围内改变6．2．2 测量过程1） 将光探测器置于试样参考中心上正对着光源，测量试样面上的垂直照度 E┴ ；2） 再将上述光探测器置于图 3 的位置上，移动光探测器使其观测角为 α，转动试样使入射角等于 β，测出 α 和 β 角上试样的照度 E；3） 测得试样参考中心平面与光探测器孔径面间的距离 d 和被测试样的面积 A；4） 最后将上述 E┴ 、E、d、和 A 分别代入式（2）中，计算出不同观测角和入射角条件下的逆射系数 R′ 附 录 A（标准的附录）安全色的使用导则A1 安全色A1．1 红色各种禁止标志（参照 GB2894 中 4.。
