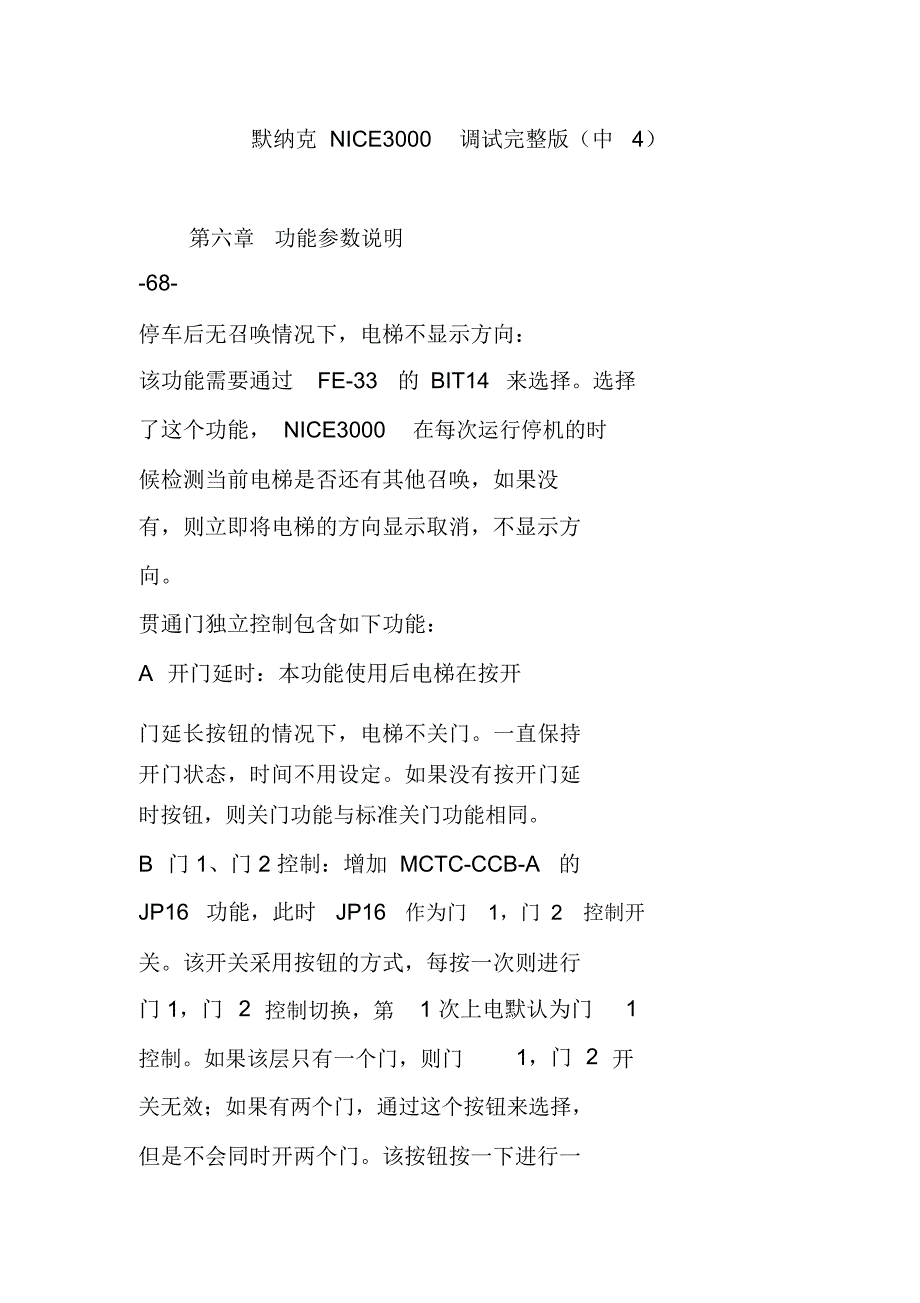

默纳克 NICE3000 调试完整版（中 4）第六章 功能参数说明-68-停车后无召唤情况下，电梯不显示方向：该功能需要通过 FE-33 的 BIT14 来选择选择了这个功能， NICE3000 在每次运行停机的时候检测当前电梯是否还有其他召唤，如果没有，则立即将电梯的方向显示取消，不显示方向贯通门独立控制包含如下功能：A 开门延时：本功能使用后电梯在按开门延长按钮的情况下，电梯不关门一直保持开门状态，时间不用设定如果没有按开门延时按钮，则关门功能与标准关门功能相同B 门 1、门 2 控制：增加 MCTC-CCB-A 的JP16 功能，此时 JP16 作为门 1，门 2 控制开关该开关采用按钮的方式，每按一次则进行门 1，门2控制切换，第1 次上电默认为门1控制如果该层只有一个门，则门1，门2开关无效；如果有两个门，通过这个按钮来选择，但是不会同时开两个门该按钮按一下进行一次门 1，门 2 控制切换，每次按必需间隔 3 秒以上C 外召本层开门：电梯关门后，本层具有再开门功能；D 停车时开门：停车时，根据几个情况来判断：如果只有单面的外召召唤，电梯停下来后，开有召唤的那一侧门；如果有两面的外召召唤，电梯停下来后，根据门1，门 2 控制开关判断开哪面门；如果没有外召召唤，只有内招召唤，电梯停下来后，根据门1，门 2控制开关判断开哪面门；E 使用该功能后，电梯最大楼层为15 楼（物理楼层），外召地址 1～ 15对应 1 楼～15 楼门 1 外召，外召地址17 ～31 对应 1楼～15 楼门 2外召。
6.16 FF组 厂家参数（保留）6.17 FP 组 用户参数用户密码出厂设定0 最小单位 1FP-00设定范围0～ 65535设定为任意一个非零的数字，密码保护功能生效00000 ：清除以前用户设置的密码值，并使密码保护功能无效当用户密码设置并生效后，再次进入参数设置状态使，如果密码不正确，将不能查看和修改参数密码设置方法详见 节请牢记您所设置的密码，如果不慎误设或忘记，请与厂家联系参数更新 出厂设定 0 最小单位 1FP-01设定范围 0、1、20：无；1：恢复出厂参数，此时除 F1 组功能码外，其它所有功能参数值均恢复为出厂参数，请慎用！2：清除记忆参数，此时将清除所有记录的故障信息用户设定检查 出厂设定 0 最小单位 1FP-02设定范围 0、10：无效1：有效，此时操纵键盘仅显示与出厂设定不相同的参数第七章 系统典型应用及测试-69-第七章 系统典型应用及调试7.1 电梯调试危险 !电梯的调试运行阶段，请务必在井道和轿箱内无人的情况下进行！否则可能发生重大事故 !为方便电梯的调试，本节列出了控制器中电梯调试时各个参数通常的设定顺序，在外围回路、机械安装完全到位的情况下即可完成电梯的基本调试。
图 7-1 调试流程 慢车调试前检查电梯安装完毕进入调试阶段，正确的调试是电梯正常安全运行的保障电气调试之前需要检查各部分是否允许调试，保证现场的安全调试时应最少两个人同时作业，出现异常情况应立即拉断电源1. 现场机械、电气接线检查在系统上电之前要进行外围接线的检查，确保部件及人身安全1）检查器件型号是否匹配2）安全回路导通3）门锁回路导通工作可靠4）井道畅通，轿厢无人，并且具备适合电梯安全运行的条件5）接地良好6）外围按照厂家图纸正确接线7）每个开关工作正常、动作可靠8）检查主回路相间阻值，检查是否存在对地短路现象9）确认电梯处于检修状态10 ）机械部分安装到位，不会造成设备损坏或人身伤害2. 编码器检查编码器反馈的脉冲信号是系统实现精准控制的重要保证，调试之前要着重检查1）编码器安装稳固，接线可靠2）编码器信号线与强电回路分槽布置，防止干扰3）编码器连线最好直接从编码器引入控制柜，若连线不够长，需要接线，则延长部分也应该用屏蔽线，并且与编码器原线的连接最好用烙铁焊接第七章 系统典型应用及调试-70-4）编码器屏蔽层要求在控制器一端接地可靠编码器详细接线图见： 节3. 电源检查系统上电之前要检查用户电源。
用户电源各相间电压应在 380V± 15%以内，每相不平衡度不大于 3% 1） 主控板控制器进电 24V ～COM 间进电电压应为 DC24V± 15%2） 检查总进线线规及总开关容量应达到要求注意 !注意：系统进电电压超出允许值会造成破坏性后果，要着重检查 ,直流电源应注意正负极系统进电处缺相时请不要动车4．接地检查1）检查下列端子与接地端子 PE 之间的电阻是否无穷大，如果偏小请立即检查a） R、 S、 T 与 PE 之间b） U、 V、 W 与 PE 之间c） 主板 24V 与 PE 之间d） 电机 U、 V、 W 与 PE 之间e） 编码器 15V 、A 、B 、PGM 与 PE 之间f） ＋、－母线端子与 PE 之间g） 安全、门锁、检修回路端子与 PE 之间2）检查电梯所有电气部件的接地端子与控制柜电源进线 PE 接地端子之间的电阻是否尽可能小 ，如果偏大请立即检查 慢车调试外围检查完毕，取掉抱闸控制线，合上电源，观察电梯在非运行状态抱闸控制端子无输出，即使抱闸控制线接上，抱闸也不会打开，之后再断电，接抱闸控制线准备慢车运行1、上电后的检查1）检查控制器主控板上系 统进电端子CN3 24V ～ COM 间的电压，在 DC24V± 15% 内。
2）检查系统 内、外召电源的电压在DC24V± 15%内3）检查 CN6 组 15V 、PGM 端子间电压为 DC15V± 2%2、 F5 组参数设定功能检查端子功能组参数 F5 ，决定系统接收的信号与实际发送给系统的信号是否对映，预期控制的目标与实际控制目标是否相同1）请按照厂家图纸检查所设定的各个端子的功能是否正确，以及端子的输入输出类型与实际是否相符2）通过主控板上输入输出侧各端子对应发光管的点亮、熄灭，以及相应端子所设定的输入输出类型，可以确定相应端子信号输入状态是否正常3、电机调谐选择键盘控制运行方式，在电机调谐运行前，必须准确输入电机的铭牌参数F1-00 ～F1-05 ， NICE3000 电梯一体化控制器根据此铭牌参数匹配标准电机参数；距离控制方式对电机参数依赖性很强要获得良好的控制性能，必须获得被控电机的准确参数调谐详见第 6章和本章同步机应用注意 !注意：同步机调谐前必须确保编码器已完成安装、接线，同步机调谐完毕请确认同步机运行正常再恢复钢丝绳4、门机调试1）根据所配门机，按照说明书检查门机接线，测量门机电源，电梯开至门区，闭合门机电源，将门机打到调试状态，让门机带动厅门运行，观察门机运行方向、门机运行速度、力矩、是否有撞击、开门是否到位，调整门机参第七章 系统典型应用及调试-71-数使门机运行正常。
2）根据实际情况设定FB-00、FB-02～FB-05根据开门宽度，门机速度设定FB-06、FB-08 ，留取适当的余量，以防经常出现门机保护现象正确设定 FB-09 ～ FB-14 ，使电梯门系统能够人性化工作（一般默认值即可满足要求）5、检修试运行以上工作完毕电梯准备试运行，检修运行速度由 F3-11 设定1）输入信号检查：仔细观察电梯在运行过程中接受的的各开关信号的动作顺序是否正常 2）输出信号检查：仔细观察 NICE3000主板的各输出点的定义是否正确，工作是否正常，所控制的信号、接触器是否正常3）运行方向检查：将电梯置于非端站，点动慢车运行，观察实际运行方向是否与目的方向相符，如果方向与实际不符可以任意交换电机侧电源中的两相4）编码器检查：如果电梯运行速度异常或运行中发生抖动或通过操作面板观察到的系统输出电流太大或电机运行有异常声音，请检查编码器接线，交换 A、B 相5）通讯检查：观察 MCB 主板的通讯指示灯 COP 、 HOP 是否正常 快车调试快车调试前请确认上下强迫减速、限位开关、极限开关动作正常，平层插板安装正确，平层感应器动作顺序正常编码器接线正确， F1-12 编码器每转脉冲数设置正确。
1、快车前检测1）快车调试与慢车调试有一定时间间隔时，要再次执行慢车前调试检查2）确认轿顶板接线正确4） CAN 通讯、外召接线正确、电源电压为 24V± 15%3）确认上下开关架的极限开关、限位开关、强迫减速开关安装正确，动作可靠4）确认各安全开关动作可靠。
