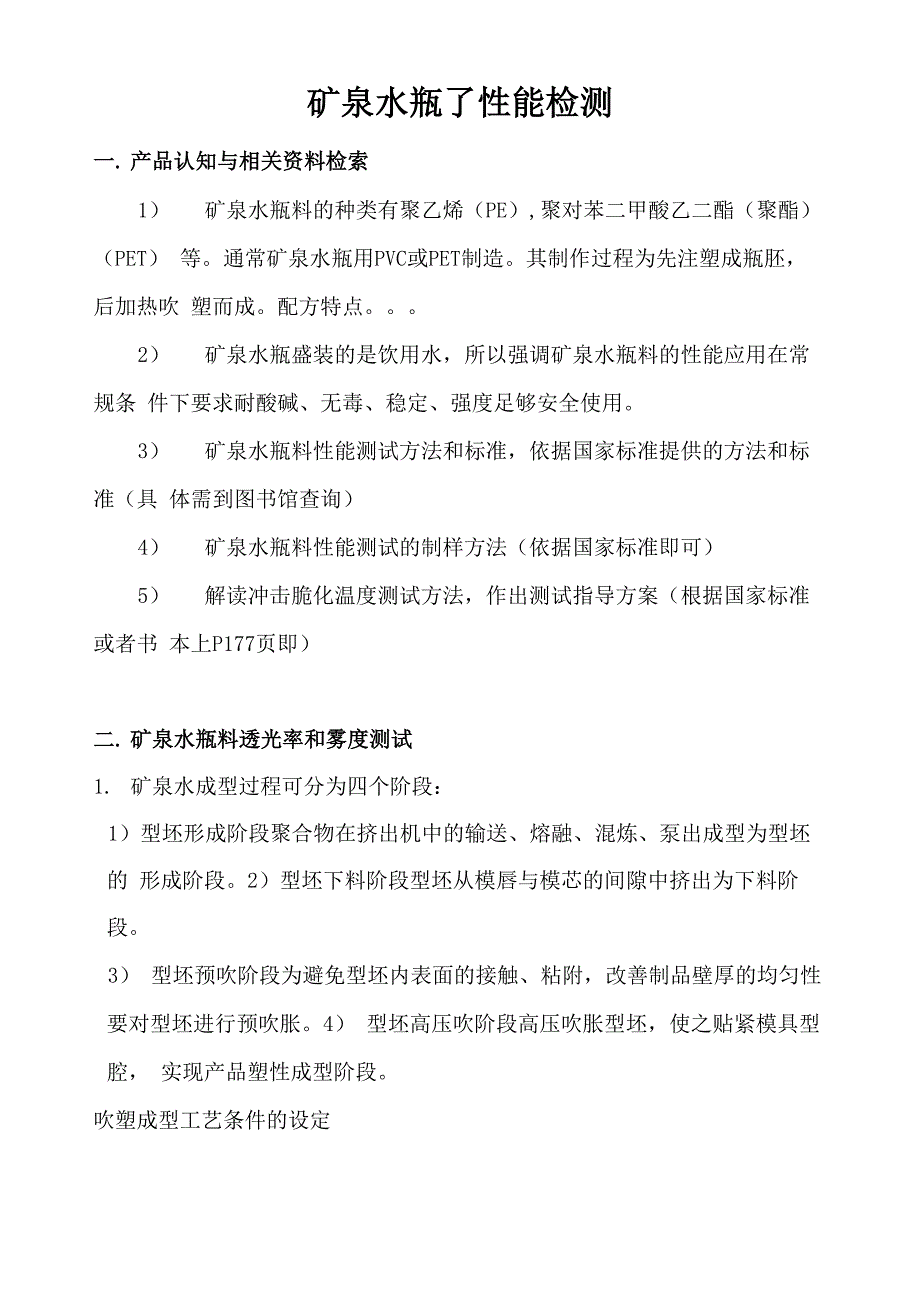

矿泉水瓶了性能检测一. 产品认知与相关资料检索1） 矿泉水瓶料的种类有聚乙烯（PE）,聚对苯二甲酸乙二酯（聚酯）（PET） 等通常矿泉水瓶用PVC或PET制造其制作过程为先注塑成瓶胚，后加热吹 塑而成配方特点2） 矿泉水瓶盛装的是饮用水，所以强调矿泉水瓶料的性能应用在常规条 件下要求耐酸碱、无毒、稳定、强度足够安全使用3） 矿泉水瓶料性能测试方法和标准，依据国家标准提供的方法和标准（具 体需到图书馆查询）4） 矿泉水瓶料性能测试的制样方法（依据国家标准即可）5） 解读冲击脆化温度测试方法，作出测试指导方案（根据国家标准或者书 本上P177页即）二. 矿泉水瓶料透光率和雾度测试1. 矿泉水成型过程可分为四个阶段：1）型坯形成阶段聚合物在挤出机中的输送、熔融、混炼、泵出成型为型坯的 形成阶段2）型坯下料阶段型坯从模唇与模芯的间隙中挤出为下料阶段3） 型坯预吹阶段为避免型坯内表面的接触、粘附，改善制品壁厚的均匀性 要对型坯进行预吹胀4） 型坯高压吹阶段高压吹胀型坯，使之贴紧模具型腔， 实现产品塑性成型阶段吹塑成型工艺条件的设定2. 工艺条件调整的目的是，在满足产品最小壁厚要求的基础上，产品壁厚尽可 能均匀，产品件重尽可能小（减少材料消耗）。
工艺参数设定的合理方法是, 将经验与数值分析技术结合基本过程为，① 利用已建立的计算机模型，模拟吹塑模具、下料型坯、夹料板等状态；② 输入各阶段对型坯壁厚分布影响的参数；③ 对得到的模拟结果进行分析，通过计算机模拟显示哪些部位壁厚达不到要 求，而哪些部位壁厚超厚；④ 利用人工经验，调整输入的参数，重复①〜③的过程，保证产品各部位在达 到最小壁厚的前提下，尽可能减小产品各部位壁厚⑤ 对多个工艺方案的结果分析、比较，最终确定优化的工艺参数拉伸吹塑又 称双轴取向吹塑，是在聚合物的高弹状态下通过机械方法轴向拉伸型坯、用压 缩空气径向吹胀（拉伸）型坯以成型包装容器的方法拉伸吹塑有一步法、 二步法3. 制品的后处理塑料制品脱模后，常需要进行适当的后处理来改善制品的性能和提高制品 尺寸的稳定性，主要包括退火和后处理1）退后处理 由于塑料的塑化不均匀或在型腔内冷却速度不等，这导 致塑料制品内不均匀的结晶、取向和收缩，从而产生内应力，使制品力学性能 下降、光学性能破坏、表面出现裂纹，甚至变形开裂，因此必须进行退火处理 方法是使制品在定温的加热液体介质或热空气循环烘箱中静置一段时间，温度 应控制在高于制品使用温度10—20°C或者低于塑料热变形温度10—20°C为 宜，时间视制品厚度而定。
退火处理的实质是松弛聚合物中冻结的分子链、消 除内应力以及提高结晶度、稳定结晶结构2）调湿处理 有些塑料制品在高温下与空气接触会氧化变色或容易吸 收水分而膨胀调湿处理就是使制品在一定的温度环境中预先吸收一定的水 分，使制品尺寸稳定下来，避免在使用过程中再发生更大的变化 光学性能测试4、透光率仪结构和测试原理•透光率仪根据测量原理分类：1） 可见光透光率仪 适用于可见光全波长大范围，，一般对透明或半透明材料测量，此种方法测量精度高2） 紫外线透光率仪 适用于要挡紫外线的产品，太阳镜等，应用小，标准不一 3） 雾度透光率 雾度国际上叫法，以漫射的光通量与透过材料的光通量之比的百分率表示一束平行光束入射某介质（如透明塑料）时，由于物质光学性质的不均匀 性；表面缺陷，内部组织的不均匀，气泡和杂质存在等，光束就会改变方向（扩 散和偏折），产生的部分杂乱无章光线称散射光在测试样品的雾度和透光率过程中，必须计量入射光通量（T1）,透射光 通量（T2）、仪器散射光通量（T3）,试样的散射光通量（T4）•测试仪器:积分球雾度计原理;谨镜样車光电池轴心球体——球体内衬表面的白色涂层可作为反射标准球体可定轴在两个位置，一个是光捕集器在光束内，另一个是光束完全落在球 体内衬表 面。
4）透光率、雾度性的物理意义，影响测试结果的因素因素：试样的厚度越大，透光率越小，雾度越大；试样的表面平整度，沾污等 严重影响测试结果5）操作程序，数据处理方法透光率：标准“c”光源一束平行光垂直照射、片材、板状透明或半透明材料 时，透过材料的光通量T2与照射到透明材料入射光通量T1之比的百分率7.,7T：_^X1UC雾度：用标准“C”光源的一束平行光垂直照射到透明或半透明薄膜、片材、板材上，由于材料内部和表面造成散射，使部分平行光偏离入射方向大于2.5°的散射光通量Td与透过材料的光通量T2之比的百分率，即：77=^X100 高分于材料透光率和雾度是利用雾度计或分光光度计测定入射光量，通过试样 的总透光量，仪器引起的光散射量以及仪器和试样共同引起的光散射量，计算 出通过试样的总的透射率Tt、漫散透射率Td和雾度(Td / T2)当无入射光时，接受光通量为0,当无试样时，入射光全部透过，接受的光通量为100，即为T1；此时用光陷井将平行光吸收掉，接受到的光通量为仪器的散射光通量T3；然后放置试样，仪器接受透过的光通量为T2；此时若再将平行光用光陷阱吸收掉，则仪器接受到的光通量为试样与仪器的散射光通量之和T4。
根据测得的T1、T2、T3、T4的值可计算透光率和雾度值雾度的计算公式为：X 1004.压机称为平板硫化机其结构由主机、油泵、液压控制系统、加热系统、电 控制系统等组成平板硫化机工作原理：热塑性片材在一定温度下可以塑化成粘流态，将塑 化好的塑料片材放置在板材模具中，施加一定温度和压力，就可以融为一起, 冷却后即成为板材平板硫化机工作过程：分为加料、闭模、排气、固化、脱模和模具清理等, 若制品有嵌件需要在模压时封入，则在加料前应将嵌件安放好主要控制的工艺条件是压力、模具温度和模压时间硫化机维护与保养：1）硫化机存放环境应保持干燥、通风良好，避免因潮湿导致电器线路潮湿；2）不要在雨天在室外使用硫化机，防止电控箱及加热板进水；3）如果工作环境潮湿、多水，在拆卸搬运硫化机时，应在地面用物品垫高， 不要让硫化机同水直接接触；4）如果在使用过程中，因操作不当导致加热板进水，应首先联系厂家进行 维修如果需要进行应急抢修，可将加热板上盖板打开，先将水倒出，然后将 电控箱设置为手动操作，加温到100°C，保持恒温半个小时，将线路烘干，在 在手动状态下进行皮带胶接同时应及时联系生产厂家，进行线路的整体更换。
5） 硫化机在较长时间内不需要使用的情况下，应每隔半个月对加热板进行 加热（温度设置在100C）,保持温度半个小时左右6） 每次使用结束后，应当将水压板内的水放干净，尤其是冬季，如果水不 能放干净，往往导致水压板胶皮过早老化，水压板使用寿命降低；正确的放水 方式是，在硫化保温结束后，硫化机未拆卸前进行如果在机器拆卸后放水， 有可能导致水压板内的水无法彻底排出平板硫化机安全操作规程：1） 操作时穿戴好防护用品，不得使用湿手套2） 硫化时先预热平板，检查平板层间有无杂物，其它部位是否正常3） 压力表、温度计要保持灵敏、有效，根据安全及工艺条件，严格掌握汽 压、油压及硫化温度4） 装入硫化模具时，手不得伸入平板间，以防烫手、挤伤，发现问题应停 车处理使用的模具要摆放平稳，以防跌落砸伤5） 操作完毕，切断电源，关闭水、汔阀，将模具放回指定地方6）不用时，切断电源，放下压力，关闭油阀三. 塑料冲击脆化温度试验方法1. 低温催化温度测试方法 意义：对非硬质塑料及其他弹性材料在低温条件下的使用性能作比较性鉴定， 可以测定不同塑料材料的脆性温度和低温性能的优劣论，为能科学的研究材料 及其制品的质量检验。
相关标准：GB/T 2918-1998塑料状态调节和试验的标准环境（eqv ISO 291:1997）GB/T 11547-XXXX塑料一耐液体化学药品（包括水）性能测定方法ASTM D746-07 塑料和弹性体冲击脆化温度试验方法 在规定试验条件下，试样破损率为50%时的温度 测试原理及处理方法：低温脆化试验机是测出在硫化橡胶和塑料的低温环境中 冲击脆化温度和冲击脆化临界温度的试验机试验片装载夹具有只装一组的单 组型和可安装四组的多组型另外冷却方式有干冰冷却型和冷冻机冷却型两种 形式TM-2120型具有4组试料夹具装置，可以同时安装20个试验片在只用改变 刻度盘就可将在试料没在冷冻机里的情况下可以进行测试，此机型为上岛制作 所独特设计（实用新案）的多组型多组型（TM-2120型）通过转换卡盘托架底座可以连续的进行样品测试，可以 节省样品放回原处时间，满足很多样品各自的测试标准专利证书：03-5883） 适用标准JIS K6261 ISO812 （硫化橡胶低温测试方法-低温脆化冲击试验）JIS K7216 （塑料低温脆化测试方法）JIS K6261、K7216、ASTM-D746、ISO-974Sample size and shape样品尺寸及形状按照JIS K6261 IS0812 （硫化橡胶低温测试方法-低温脆化冲击试验）JIS K7216 （塑料低温脆化测试方法）JIS K6261、K7216、ASTM-D746、ISO-974 规定2. 结果表示1） 图解法在概率图纸上标出任一温度下试验温度与对应破损百分数的点，并通过这些点 画出一条最理想的直线。
线上与 50%概率相交的点所指示的温度即为脆化温 度2） 计算法按式（1）计算材料的脆化温度： ⑴式中：T50—— 脆化温度，单位为摄氏度（°C）；Th —— 所有试样全部破损时的温度（用正确的代数符号），单位为摄氏度（°C）；AT――两次试验间相同的适当温度增量，单位为摄氏度（°C）；S――每个温度点破损百分率的总和（从没有发生断裂现象的温度开始下降直至包括Th）3. 低温冲击脆化温度测试仪器工作原理:将在夹具中呈悬臂梁固定的试样浸没于精确控温的传热介质中， 按规定时间进行状态调节后，以规定速度单次摆动冲头冲击试样测试足够多 的试样，用统计理论来计算脆化温度50%试样破损时的温度即为脆化温度 测试仪器及参数：样品卡盘：可以同时夹持5个样品的夹具（TM-2120可以同时夹持20个样品） 冲击锤速度：1.4—2.4m/sec （可调）数字显示0.00m/sec冲击锤顶部半径范围：1.6 土0.1mm低温槽：不锈钢制造（内部）包含搅拌器热介质：主要使用乙醇（非TM-2120机型）温度范围：-70°C〜20°C冷却系统：双重冷却系统 或干冰制冷温度上升系统：1.5KW加热器温度控制系统：REX-D100数字温度控制器样品调节计时器：H5CR - A数字式计时器安全装置：漏电电流断路器，过热保护器4. 低温催化温度测试仪器规范操作技术：1） 预定一种材料的脆化温度时，推荐在预期能达到 50%破损率的温度条件 下进行试验。
在该温度下至少用 10 个试样进行试验如果试样全部破损，把 浴槽的温度升高10°C,用新试样重新进行试验；如果试样全部不破损，把浴 槽的温度降低10°C，用新试样重新进行试验；如果不知道大致的脆化温度， 起始温度可以任意选择2） 试验前准备浴槽，仪器调至起始温度如果用干冰冷却浴槽，把适量的 粉状干冰置于绝热的箱体中，然后慢慢加入导热介质，直至液面与顶部保持 30mm〜50mm的高度如果仪器配备了液氮或CO2冷却系统和自动控温装置， 应遵循仪器制造商提供的说明书准备和操作浴槽3） 将试样紧固在夹具内，并将夹具固定。
