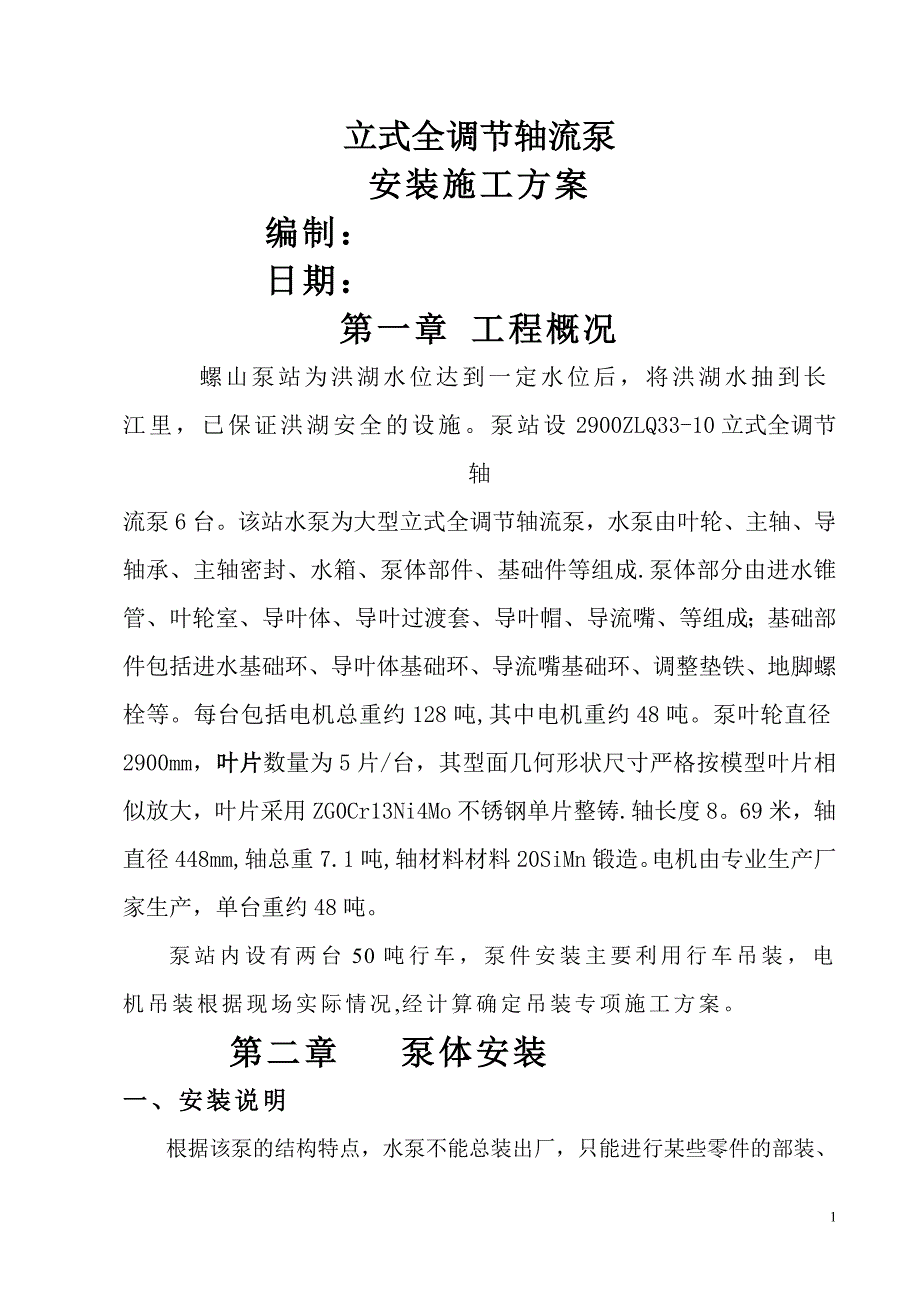

立式全调节轴流泵安装施工方案编制：日期：第一章 工程概况 螺山泵站为洪湖水位达到一定水位后，将洪湖水抽到长江里，已保证洪湖安全的设施泵站设2900ZLQ33-10立式全调节轴流泵6台该站水泵为大型立式全调节轴流泵，水泵由叶轮、主轴、导轴承、主轴密封、水箱、泵体部件、基础件等组成.泵体部分由进水锥管、叶轮室、导叶体、导叶过渡套、导叶帽、导流嘴、等组成；基础部件包括进水基础环、导叶体基础环、导流嘴基础环、调整垫铁、地脚螺栓等每台包括电机总重约128吨,其中电机重约48吨泵叶轮直径2900mm，叶片数量为5片/台，其型面几何形状尺寸严格按模型叶片相似放大，叶片采用ZG0Cr13Ni4Mo不锈钢单片整铸.轴长度869米，轴直径448mm,轴总重7.1吨,轴材料材料20SiMn锻造电机由专业生产厂家生产，单台重约48吨泵站内设有两台50吨行车，泵件安装主要利用行车吊装，电机吊装根据现场实际情况,经计算确定吊装专项施工方案第二章 泵体安装一、安装说明根据该泵的结构特点，水泵不能总装出厂，只能进行某些零件的部装、套装和做一些必要的试验，完整的装配和调整工作均在工地进行大型立式泵的安装,一般根据由下而上，先水泵后电机，先固定部分后转动部分的规律进行。
固定部分的垂直同心及水平、高程，转动部件的轴线摆度、垂直度、中心、间隙，是安装过程中的关键，在安装时必须很好的掌握严格按照制造厂家安装说明书进行,利用厂家提供的专用安装拆卸工具、吊装索具进行泵的吊装二、 安装前准备工作1准备好安装所需的各种工具、设备及测量仪器等；2检查到站之水泵零部件是否齐全，运输过程中有无损坏；3安装前对安装零件的实际尺寸进行测量，并与图纸复核;4.安装前将水泵零件的所有结合面上的保护物全部清洗干净,清洗时严禁用硬物刷、刮，以防损伤结合面各加工面清洗后再涂以防锈油料；叶轮调面应在地面上衬好枕木、废旧轮胎,防止损伤叶片；5.根据水泵安装图检查进、出水管中心标高和机墩标高是否符合要求；6一期混凝土表面应清洗干净并錾成锯齿形以保证与二期混凝土结合牢固;7.进水流道前必须装有拦污栅,以免有杂物进入水泵；8、按照实际安装进度，安装现场划出一定面积的设备堆放、倒运场地；9、配备设备安装技术钳工、吊装司索工及其他工种,并进行安全施工交底三、水泵主要参数：(1）水泵型号及名称：2900ZLQ33—10立式全调节轴流泵（2）叶轮直径：D=2900mm； 设计转速:150r/min最大运行扬程：H=10.51m设计运行扬程:H=10。
0m平均运行扬程：H=6.05m单机设计排涝流量:Q=33m³/s叶片设计安放角:+15°水泵叶片调节角度范围－4°~+4°配套电机：TL3900-40/4250型同步电动机（业主另标采购)水泵旋转方向：俯视为顺时针方向旋转水泵轴向力:水泵运行最大轴向力94t（含水推力及水泵转子重力），此力由电机承受；进水基础环基础承受重力14t；导叶体基础环基础承受重力15t；进水流道进人门座基础承受最大水压7t，井筒进人门座基础承受最大水压12t；导流嘴基础环基础承受重力4t，运行时需考虑向上的最大浮力8t水泵最长件泵轴长度8.69m,最重起吊部件重量25吨（叶轮加泵轴)最大运输件尺寸导叶体尺寸3.43m×1四、 水泵机组安装1、机组安装要求机组的安装高程以叶轮中心安装高程为基准，通过测量有关零件的实际尺寸或通过预装测量，求得电机的安装高程及各个底座基础的安装高程2、混凝土基础要求a. 进出水流道口部圆度偏差不大于±5mm；b．基础安装高程偏差不大于0～-5mm；c．基础水平偏差不大于05mm/m；混凝土基础如超过以上偏差，需要处理修正，以防基础偏离3、泵体安装要求如下a．各底座的配合面的安装高程偏差不大于±2mm；b．导叶体的水平度偏差不大于0.03mm/m；c．导叶体基础环与导叶体配合平面的水平度偏差不大于0。
03mm/m；导叶体基础环螺栓孔所在圆的圆心与机组轴线同轴度允差0.5mm;装于导叶体内的导轴承内孔与机组轴线同轴度允差005mm；d．进水底座的水平度偏差不大于005mm/m，止口与机组轴线的同轴度允差0.05mm泵体安装本泵有进水底座、导叶体基础环、填料函基础环三个底座需埋入混凝土基础中，浇注二期混凝土1)将导叶体基础环平移到水泵层，吊起就位，穿入地脚螺栓，调整高程、水平及同轴度，达到要求，打好支撑，浇二期混凝土；将填料函部件从电机孔吊入到密封层放置好；将填料函基础环就位，穿入拉筋,调整高程、水平及同轴度,达到要求，打好支撑，浇二期混凝土2）将进水底座平移到水泵层，吊起就位，穿入拉筋，垫好调整垫铁，调整高程、水平及同轴度，达到要求，打好支撑3）将导叶体（含定位圈、导轴承、导叶帽及水箱）、转轮室、进水锥管平移到水泵层，待导叶体基础环的二期混凝土干固后，在导叶体上法兰密封槽中装入橡胶圈，吊起导叶体（含导叶帽及水箱）与导叶体基础环联接,注意导叶体的方位符合设计要求；将导叶帽、水箱及导轴承两瓣件拆开置于导叶片上方的支撑板上4)将叶轮平移至导叶体正下方，置于支架上水泵转动部分安装:必须在二期混凝土硬化后才可进行.将泵轴与操作管装配后一起吊入泵体，连接泵轴操作管与叶轮内操作杆，配打紧固螺钉；泵轴下端头部按标记插入转子体配合孔,对准插入圆柱销，紧固螺栓连接叶轮和泵轴；将电机转子吊入,用预装螺栓连接电机轴与泵轴；测量其法兰面接触情况，并找正主轴垂直中心，测定主轴摆度，在确认符合要求后，才可开始铰削连轴法兰上的螺栓孔,铰好一个孔装上一个螺栓，并打好标记，在全部铰好后,再复核轴的摆度，直至达到要求.具体如下：①连接螺栓应对称均匀拧紧；②法兰结合面应保证0.05mm塞尺不能插入,接触面积应达到60％以上，且不能偏在一边,应均匀分布，若有不平，则可用刮刀刮平;③主轴在水泵导轴承处摆度允差≤0.3mm；④主轴在填料密封处摆度允差≤0.15mm;⑤水平度允差0。
03mm/m6.电机的安装（按电机安装说明书进行）.7导轴承、填料密封部件、水箱的安装：(1）下导轴承安装：由进人孔进入操作，合拢导轴承放到导叶体内,调整定位，打入定位销，上紧定位圈止动螺栓螺母，要求导轴承与轴四周间隙均匀，并符合设计要求,通过盘车轻重合适，再紧螺栓;装好导叶过渡套.（2）上导轴承安装:安装好导流嘴衬套及导流罩后，在衬套上安装上导轴承,调整同轴、水平、间隙，要求导轴承与轴四周间隙均匀，并符合设计要求,打好定位销.(3）填料部件安装：填料部件安装：在导流嘴衬套上装上填料盒，调整四周间隙均匀，并装进填料、压盖，预紧压盖后稍退松螺母，连接好排水管,装上防护罩4）水箱安装：将水箱过渡板分瓣法兰联接好，与导叶体对好位；将橡胶板用刀片割出一条与轴截面成30°角的缝，将橡胶板抱到轴上并将割缝胶合牢固；将压板、橡胶板与过渡板联接好；将密封转环合抱到轴上，保证密封转环下端面与橡胶板上平面有25～3mm的间隙，配作密封转环与轴之间的紧定螺钉孔并装入紧定螺钉,并用螺母紧固紧定螺钉;将导叶帽装好注意:如果采用水泵过流水润滑导轴承，则密封转环、橡胶板及压板不装；导轴承下端的橡胶板及压板也不装叶轮外壳、进水锥管的安装在导叶体止口侧面装上橡胶密封圆，合拢安装进水锥管，合拢安装叶轮外壳，连接叶轮外壳与进水锥管及导叶体，调整叶轮中心与叶轮外壳中心一致，盘车测量叶片与外壳间隙,调整进水底座的高程及同心，浇注进水底座的二期混凝土。
装上叶轮外壳与导叶体的止动螺栓，并紧螺母内置式液压调节器的安装（按湖北拓宇调节机安装说明书进行）辅助设备安装辅助设备有进水流道进人门、井筒进人门、进出水流道排水装置等安装进出水流道进人门，先将底座埋入预留孔中，浇注二期混凝土，待硬化后装上门盖辅助设备安装时注意以下几点：（1)管路接头要接严实，防止介质泄露2）各辅助设备装好后，进行单独试验3)阀类零件要作好“开启”、“关闭”的指示符号五、 主要部件安装1、 主轴安装 主轴长度869米，轴直径448mm，轴总重71吨， 采用优质合金结构钢锻造，材料20SiMn，锻后正火主轴具有足够的强度和刚度，能承受任何工况条件可能产生的作用在泵轴上的扭矩、轴向力和径向力泵轴的导轴承、填料密封轴颈表面堆焊不锈钢,能更有效地提高耐磨性和抗锈蚀能力轴档堆焊的不锈钢层加工后厚度不小于6毫米，表面硬度不低于HRC45;轴档的加工精度不低于h7,导轴承轴颈表面粗糙度不大于Ra0.8，填料密封处轴颈表面粗糙度不大于Ra1.6，泵轴法兰与轴心线的垂直度不低于7级，在便于测量摆度的位置（上法兰下与导流嘴之间)进行抛光泵轴中间设通孔并确保叶片调节杆能灵活地操作，保证无卡阻现象。
水泵主轴与叶轮、水泵主轴与电机轴之间的联接均为刚性联接，联接螺栓材料采用高强度材料制造为保证轴系的同轴度,除对水泵主轴的加工精度严格按设计要求进行外,我公司负责与电机厂家、调节机生产厂家之间的设计协调工作，确保有关衔接尺寸正确、准确，确保机组的整体性、完整性符合要求；我公司提供电机与水泵法兰连接的铰制螺栓主轴密封安装在泵盖上，由填料盒、压盖、填料及联接紧固件等组成填料盒、压盖设计成分半结构，安装、检修及更换填料方便.填料采用聚四氟乙烯密封填料,具有严密、耐磨等特点,寿命大于15000小时填料盒侧面设排水管以便于排出泄漏水.填料盒采用HT200制造，填料压盖采用锡青铜制造,紧固密封用的压盖螺栓、螺母等采用不锈钢制造 当采用外接清水润滑时,需设置水箱与导轴承一起建立水压，水箱安装在导叶体及导叶帽之间，由过渡板、密封转环、橡皮板、压环及联接紧固件等组成过渡板、密封转环、压环设计成分别结构，安装、检修方便.橡皮板采用工业橡胶材质,具有止水、耐磨等特点.在采用外接清水润滑导轴承时,水箱起到建立水压，防止外部过流水进入到导轴承的作用.所有紧固密封用螺栓、螺母、螺钉等采用不锈钢材料制成2、叶轮安装叶轮直径2900mm，由叶片、轮毂体、叶片调角操作机构等组成(见下图）。
原型转轮过流部分几何相似于模型转轮，加工后偏差参照GB/T10969《水轮机通流部件技术条件》和JB/T5413《混流泵、轴流泵开式叶片验收技术条件》中的A级要求执行.叶片数量为5片/台，其型面几何形状尺寸严格按模型叶片相似放大.叶片采用ZG0Cr13Ni4Mo不锈钢单片整铸叶片型面采用五轴联动数控机床加工,并用三坐标测量仪或激光扫描器进行坐标检查，保证叶片的几何形状符合设计要求叶片加工质量按JB/T5413《混流泵、轴流泵开式叶片验收技术条件》中的A级要求，过流表面粗糙度不大于Ra1.6叶片轴密封采用“λ"型耐油橡胶密封圈密封，成熟可靠结构设计上考虑叶片轴密封圈的安装、拆卸、检修的方便性叶片转动轴轴承采用耐磨性能良好的ZCuSn5Pb5Zn5（青铜）材料制作，采用脂润滑方式.轮毂体为整铸结构,材料为ZG270—500.轮毂体过流部分保证按模型泵相似放大轮毂体外球面与叶片内球面间隙均匀,并尽量减少叶片与轮毂之间的间隙，既保证叶片转动灵活,又尽量减少回流损失轮毂体内腔有足够的空间装叶片调角操作机构，保证叶片在整个调节角度范围内不产生干涉、卡阻现象叶片调角操作机构由转臂、连杆、耳柄、操作架、下调节杆及联接件等组成。
下调节杆与调节机的调节杆通过中操作管联接在一起调节杆在调节机的作用下，上（下)移动，将拉（推)力传递给操作架，带动操作架上（下)移动,带动连杆拐臂机构动作,从而带动叶片转动，达到调节叶片角度的目的操作架上移,叶片向正角度方向调节；操。
