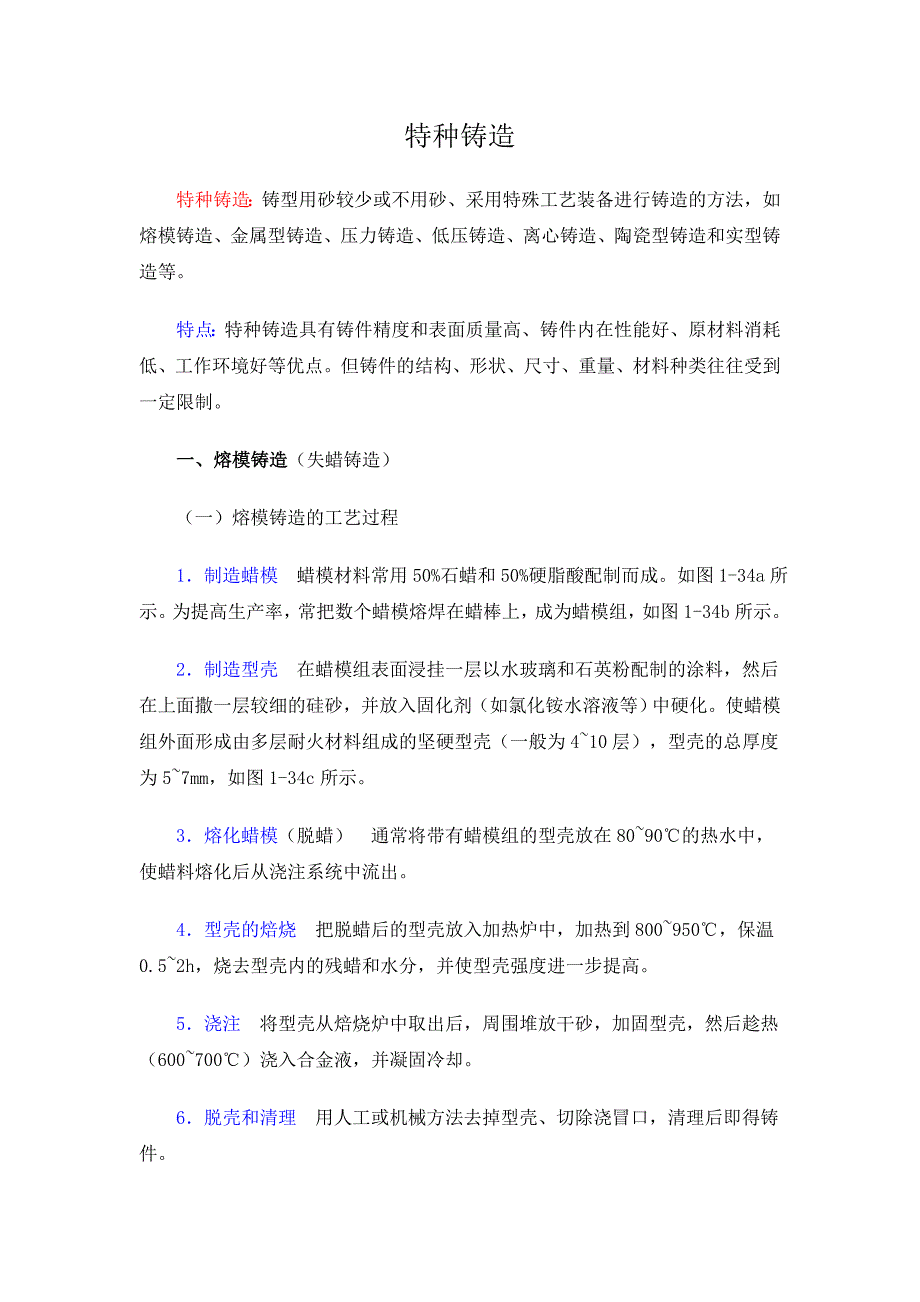

特种铸造 特种铸造：铸型用砂较少或不用砂、采用特殊工艺装备进行铸造的方法，如熔模铸造、金属型铸造、压力铸造、低压铸造、离心铸造、陶瓷型铸造和实型铸造等特点：特种铸造具有铸件精度和表面质量高、铸件内在性能好、原材料消耗低、工作环境好等优点但铸件的结构、形状、尺寸、重量、材料种类往往受到一定限制一、熔模铸造（失蜡铸造） （一）熔模铸造的工艺过程1．制造蜡模 蜡模材料常用50%石蜡和50%硬脂酸配制而成如图1-34a所示为提高生产率，常把数个蜡模熔焊在蜡棒上，成为蜡模组，如图1-34b所示 2．制造型壳 在蜡模组表面浸挂一层以水玻璃和石英粉配制的涂料，然后在上面撒一层较细的硅砂，并放入固化剂（如氯化铵水溶液等）中硬化使蜡模组外面形成由多层耐火材料组成的坚硬型壳（一般为4~10层），型壳的总厚度为5~7mm，如图1-34c所示3．熔化蜡模（脱蜡） 通常将带有蜡模组的型壳放在80~90℃的热水中，使蜡料熔化后从浇注系统中流出4．型壳的焙烧 把脱蜡后的型壳放入加热炉中，加热到800~950℃，保温0.5~2h，烧去型壳内的残蜡和水分，并使型壳强度进一步提高5．浇注 将型壳从焙烧炉中取出后，周围堆放干砂，加固型壳，然后趁热（600~700℃）浇入合金液，并凝固冷却。
6．脱壳和清理 用人工或机械方法去掉型壳、切除浇冒口，清理后即得铸件图1-34 熔模铸造的工艺过程（二）熔摸铸造铸件的结构工艺性熔摸铸造铸件的结构，除应满足一般铸造工艺的要求外，还具有其特殊性：1．铸孔不能太小和太深 否则涂料和砂粒很难进入腊模的空洞内，只有采用陶瓷芯或石英玻璃管芯，工艺复杂，清理困难一般铸孔应大于2mm.2．铸件壁厚不可太薄 一般为2~8mm3．铸件的壁厚应尽量均匀 熔摸铸造工艺一般不用冷铁，少用冒口，多用直浇口直接补缩，故不能有分散的热节三）熔模铸造的特点和应用熔模铸造的特点是：（1）铸件精度高、表面质量好，是少、无切削加工工艺的重要方法之一，其尺寸精度可达IT11~IT14，表面粗糙度为Ra12.5~1.6μm如熔模铸造的涡轮发动机叶片，铸件精度已达到无加工余量的要求2）可制造形状复杂铸件，其最小壁厚可达0.3mm，最小铸出孔径为0.5mm对由几个零件组合成的复杂部件，可用熔模铸造一次铸出3）铸造合金种类不受限制，用于高熔点和难切削合金，更具显著的优越性4）生产批量基本不受限制，既可成批、大批量生产，又可单件、小批量生产缺点：工序繁杂，生产周期长，原辅材料费用比砂型铸造高，生产成本较高，铸件不宜太大、太长，一般限于25kg以下。
产品：生产汽轮机及燃气轮机的叶片，泵的叶轮，切削刀具，以及飞机、汽车、拖拉机、风动工具和机床上的小型零件二、金属型铸造 金属型铸造：将液体金属在重力作用下浇入金属铸型，以获得铸件的一种方法铸型用金属制成，可以反复使用几百次到几千次1、金属型的结构与材料 根据分型面位置的不同，金属型可分为垂直分型式、水平分型式和复合分型式三种结构，其中垂直分型式金属型开设浇注系统和取出铸件比较方便，易实现机械化，应用较广，如图1-35所示图1-35 垂直分型式金属型图1-36所示为铸造铝合金活塞用的垂直分型式金属型，它由两个半型组成上面的大金属芯由三部分组成，便于从铸件中取出当铸件冷却后，首先取出中间的楔片及两个小金属芯，然后将两个半金属芯沿水平方向向中心靠拢，再向上拔出制造金属型的材料熔点一般应高于浇注合金的熔点如浇注锡、锌、镁等低熔点合金，可用灰铸铁制造金属型；浇注铝、铜等合金，则要用合金铸铁或钢制金属型金属型用的芯子有砂芯和金属芯两种图1-36 铝合金活塞的金属型简图2、金属型的铸造工艺措施由于金属型导热速度快，没有退让性和透气性，为了确保获得优质铸件和延长金属型的使用寿命，必须采取下列工艺措施：（1）加强金属型的排气（2）表面喷刷防粘砂涂料（3）预热金属型（4）开 型因金属型无退让性，除在浇注时正确选定浇注温度和浇注速度外，浇注后，如果铸件在铸型中停留时间过长，易引起过大的铸造应力而导致铸件开裂。
因此，铸件冷凝后，应及时从铸型中取出通常铸铁件出型温度为780~950℃左右，开型时间为10~60s3、金属型铸件的结构工艺性（1）铸件结构一定要保证能顺利出型，铸件结构斜度应较砂型铸件为大2）铸件壁厚要均匀，壁厚不能过薄（Al-Si合金2~4mm，Al-Mg合金为3~5mm）3）铸孔的孔径不能过小、过深，以便于金属型芯的按放和抽出，4、金属型铸造的特点及应用范围金属型铸造的特点是：（1）尺寸精度高（IT12~IT16）、表面粗糙度小（Ra12.5~6.3μm），机械加工余量小2）铸件的晶粒较细，力学性能好3）可实现一型多铸，提高了劳动生产率，且节约造型材料但金属型的制造成本高，不宜生产大型、形状复杂和薄壁铸件；由于冷却速度快，铸铁件表面易产生白口，切削加工困难；受金属型材料熔点的限制，熔点高的合金不适宜用金属型铸造用途：铜合金、铝合金等铸件的大批量生产，如活塞、连杆、汽缸盖等；铸铁件的金属型铸造目前也有所发展，但其尺寸限制在300mm以内，质量不超过8kg，如电熨斗底板等三、压力铸造 比压30~70MPa，充型时间0.01~0.2sec一）压铸机和压铸工艺过程压铸机分类：根据压室工作条件不同，分为冷压室压铸机和热压室压铸机两类。
热压室压铸机的压室与坩埚连成一体，而冷压室压铸机的压室是与坩埚分开的冷压室压铸机又可分为立式和卧式两种，目前以卧式冷压室压铸机应用较多，其工作原理如图1-37所示压铸铸型：定型、动型，将定量金属液浇入压室，柱塞向前推进，金属液经浇道压入压铸模型腔中，经冷凝后开型，由推杆将铸件推出冷压室压铸机，可用于压铸熔点较高的非铁金属，如铜、铝和镁合金等图1-37 卧式冷压室压铸机工作原理（二）压铸件的结构工艺性1．压铸件上应消除内侧凹，以保证压铸件从压型中顺利取出2．压力铸造可铸出细小的螺纹、孔、齿和文字等，但有一定的限制3．应尽可能采用薄壁并保证壁厚均匀由于压铸工艺的特点，金属浇注和冷却速度都很快，厚壁处不易得到补缩而形成缩孔、缩松压铸件适宜的壁厚：锌合金为1~4mm，铝合金为1.5~5mm，铜合金为2~5mm4．对于复杂而无法取芯的铸件或局部有特殊性能（如耐磨、导电、导磁和绝缘等）要求的铸件，可采用嵌铸法，把镶嵌件先放在压型内，然后和压铸件铸合在一起三）压力铸造的特点及其应用压铸有如下特点： （1）压铸件尺寸精度高，表面质量好，尺寸公差等级为IT11~IT13，表面粗糙度Ra值为6.3~1.6μm，可不经机械加工直接使用，而且互换性好。
2）可以压铸壁薄、形状复杂以及具有很小孔和螺纹的铸件，如锌合金的压铸件最小壁厚可达0.8mm，最小铸出孔径可达0.8mm、最小可铸螺距达0.75mm还能压铸镶嵌件3）压铸件的强度和表面硬度较高压力下结晶，加上冷却速度快，铸件表层晶粒细密，其抗拉强度比砂型铸件高25%~40%4）生产率高，可实现半自动化及自动化生产不足：气体难以排出，压铸件易产生皮下气孔，压铸件不能进行热处理，也不宜在高温下工作；金属液凝固快，厚壁处来不及补缩，易产生缩孔和缩松；设备投资大，铸型制造周期长、造价高，不宜小批量生产应用：生产锌合金、铝合金、镁合金和铜合金等铸件；汽车、拖拉机制造业、仪表和电子仪器工业、在农业机械、国防工业、计算机、医疗器械等制造业等四、低压铸造（0.02~0.06MPa） （一）低压铸造的工艺过程 低压铸造装置如图1-38a所示缓慢地向坩埚炉内通入干燥的压缩空气，金属液受气体压力的作用，由下而上沿着升液管和浇注系统充满型腔，如图1-38b所示开启铸型，取出铸件，如图1-38c所示图1-38 低压铸造示意图（二）低压铸造的特点及应用 特点： （1）浇注时的压力和速度可以调节，故可适用于各种不同铸型（如金属型、砂型等），铸造各种合金及各种大小的铸件。
2）采用底注式充型，金属液充型平稳，无飞溅现象，可避免卷入气体及对型壁和型芯的冲刷，提高了铸件的合格率3）铸件在压力下结晶，铸件组织致密、轮廓清晰、表面光洁，力学性能较高，对于大薄壁件的铸造尤为有利4）省去补缩冒口，金属利用率提高到90～98%5）劳动强度低，劳动条件好，设备简易，易实现机械化和自动化应用：汽车发动机缸体、缸盖、活塞、叶轮等五、离心铸造 离心铸造是指将熔融金属浇入旋转的铸型中，使液体金属在离心力作用下充填铸型并凝固成形的一种铸造方法一）离心铸造的类型 铸型：金属型或砂型分类：离心铸造机通常可分为立式和卧式两大类，如图1-39所示图1-39 离心铸造机原理图a)立式离心铸造 b)卧式离心铸造（二）铸型的转速 根据铸件直径的大小来确定离心铸造的铸型转速，一般在250~1500r/min范围内三）离心铸造的特点及应用范围 离心铸造的特点是：（1）液体金属能在铸型中形成中空的自由表面，不用型芯即可铸出中空铸件，简化了套筒、管类铸件的生产过程2）由于旋转时液体金属所产生的离心力作用，离心铸造可提高金属充填铸型的能力，因此一些流动性较差的合金和薄壁铸件都可用离心铸造法生产3）由于离心力的作用，改善了补缩条件，气体和非金属夹杂物也易于自金属液中排出，产生缩孔、缩松、气孔和夹杂等缺陷的几率较小。
4）无浇注系统和冒口，节约金属不足：金属中的气体、熔渣等夹杂物，因密度较轻而集中在铸件的内表面上，所以内孔的尺寸不精确，质量也较差；铸件易产生成分偏析和密度偏析应用：铸铁管、汽缸套、铜套、双金属轴承、特殊钢的无缝管坯、造纸机滚筒等铸件的生产六、陶瓷型铸造 （一）工艺过程 陶瓷型铸造的工艺过程，如图1-40所示图1-40 陶瓷型铸造的工艺过程1．砂套造型 先用水玻璃砂制出砂套制造砂套的模样B比铸件模样A应大一个陶瓷料厚度（图1-40a）砂套的制造方法与砂型铸造相同（图1-40b）2．灌浆与胶结 其过程是将铸件模样固定于模底板上，刷上分型剂，扣上砂套，将配制好的陶瓷浆料从浇注口注满砂套（图1-40c），经数分钟后，陶瓷浆料便开始结胶陶瓷浆料由耐火材料（如刚玉粉、铝矾土等）、粘结剂（如硅酸乙酯水解液）等组成3．起模与喷烧 浆料浇注5~15min后，趁浆料尚有一定弹性便可起出模样为加速固化过程提高铸型强度，必须用明火喷烧整个型腔（图1-40d）4．焙烧与合型 浇注前要加热到350~550℃焙烧2~5h，烧去残存的水分、并使铸型的强度进一步提高5．浇注 浇注温度可略高，以便获得轮廓清晰的铸件。
二）陶瓷型铸造的特点及适用范围 陶瓷型铸造的特点：（1） 陶瓷面层在具有弹性的状态下起模，同时陶瓷面层耐高温且变形小，故铸件的尺寸精度和表面粗糙度等与熔模铸造相近2） 陶瓷型铸件的大小几乎不受限制，可从几公斤到数吨3） 在单件、小批量生产条件下，投资少、生产周期短，在一般铸造车间即可生产4） 陶瓷型铸造不适于生产批量大、重量轻或形状复杂的铸件，生产过程难以实现机械化和自动化用途：厚大的精密铸件，广泛用于生产冲模、锻模、玻璃器皿模、压铸型和模板等，也可用于生产中型铸钢件等七、实型铸造 实型铸造：采用聚苯乙烯发泡塑料模样代替普通模样，造好型后不取出模样就浇入金属液，在金属液的作用下，塑料模样燃烧、气。
