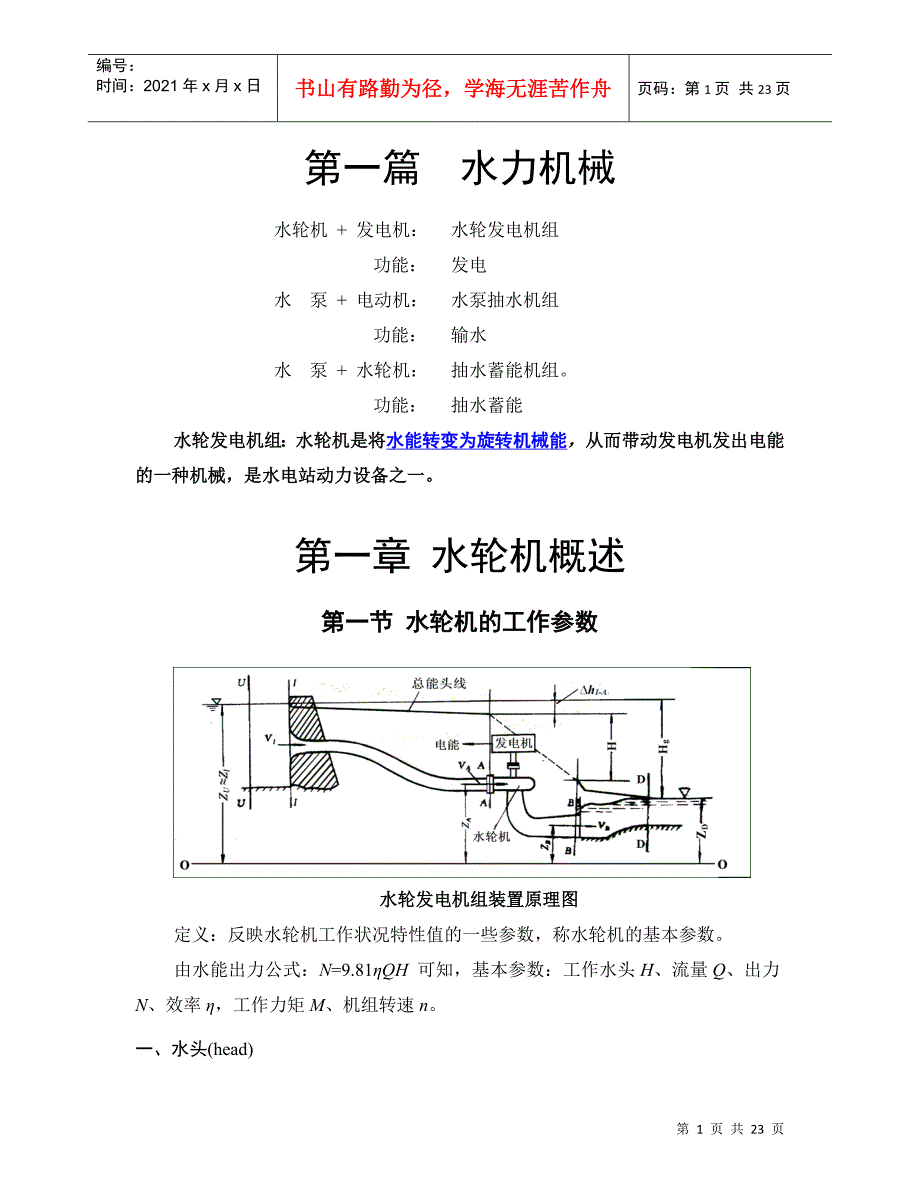

编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页 共1页第一篇 水力机械水轮机 + 发电机： 水轮发电机组功能： 发电水 泵 + 电动机： 水泵抽水机组 功能： 输水水 泵 + 水轮机： 抽水蓄能机组 功能： 抽水蓄能水轮发电机组：水轮机是将水能转变为旋转机械能，从而带动发电机发出电能的一种机械，是水电站动力设备之一第一章 水轮机概述第一节 水轮机的工作参数水轮发电机组装置原理图定义：反映水轮机工作状况特性值的一些参数，称水轮机的基本参数由水能出力公式：N=9.81ηQH 可知，基本参数：工作水头H、流量Q、出力N、效率η，工作力矩M、机组转速n一、水头(head)1. 毛水头(nominal productive head) HM=EU-ED=ZU - ZD 2. 反击式水轮机的工作水头毛水头 - 水头损失=净水头HG=EA- EB=HM - hI-A 3. 冲击式水轮机的水头HG=ZU- ZZ - hI-A其中ZU和ZZ分别为上游和水轮机喷嘴处的水位4. 特征水头(characteristic head)表示水轮机的运行范围和运行工况的几个典型水头。
最大工作水头： Hmax=Z正-Z下min-hI-A最小工作水头： Hmin=Z死-Z下max-hI-A设计水头(计算水头) Hr：水轮机发额定出力时的最小水头平均水头： Hav =Z上av-Z下av二、流量(m3/s)(flow quantity)单位时间内通过水轮机的水量QQ随H、N的变化：H、N一定时， Q也一定；当H=Hr、N=N额时，Q为最大在Hr、nr、Nr 运行时，所需流量Q最大，称为设计流量Qr三、出力与效率(output and efficiency)1. 出力(水轮机的输出功率)N：指水轮机轴传给发电机轴的功率水轮机的输入功率 (水流传给水轮机的能量)为：水轮机的输出功率：2. 效率： η=N/Nw，一般η=80%~95%四、工作力矩和转速水轮机的出力可以用旋转机械运动公式来表达式中 M——主轴力矩； ω——水轮机旋转角速度， n ——转速，n=3000/p； p ——发电机磁极对数额定转速n：正常情况下机组的转速保持为固定转速，该转速称为额定转速，并与发电机的同步转速相等第二节 水轮机的主要类型及其构造一、主要类型(一)、反击式水轮机 (reaction water turbine) 定义：利用水流的势能和动能做功的水轮机特征：转轮的叶片为空间扭曲面，流过转轮的水流是连续的，而且在同一时间内，所有转轮叶片之间的流道都有水流通过，水流充满转轮室。
原理：水流通过转轮叶片时，水流流速的大小、方向均发生变化，因此动量也发生了改变，水流产生反作用力，作用与每个转轮叶片，使转轮产生旋转力矩，从而做功1. 混流式混流式水轮机特征：水流流经转轮叶片时，从径向流入，而从轴向流出适用范围：H=30-450m , 最高水头已接近700m，单机容量：几万kW-几十万kW特点：适用范围广，结构简单，运行稳定，效率高，适用高水头小流量电站三峡水电站即采用了这种水轮机，单机容量70万kW是世界上单机容量最大的机组2. 轴流式特征：水流沿转轮轴向流入，轴向流出，水流方向始终平行于主轴适用：大流量、低水头一般水头在50m以下分类：(1) 轴流定浆式：叶片不能随工况的变化而转动高效率区较小，适用于水头变化不大的小型电站2) 轴流转浆式：叶片能随工况的变化而转动，进行双重调节(导叶开度、叶片角度)适用于大型水电站轴流转浆式水轮机转轮3. 斜流式水流经过转轮时是斜向的转轮叶片随工况变化而转动，高效率区广 4. 贯流式特征：水轮机的主轴装置成水平或倾斜不设蜗壳，水流直贯转轮水流由管道进口到尾水管出口都是轴向的适用：H<20m，小型河床电站贯流式机组分类：(1) 全贯流式：发电机转子安装在水轮机转轮外缘，其密封困难，现在较少使用。
2) 半贯流式：灯泡贯流式：发电机组安装在密闭的灯泡体内，使用较广泛，机组结构紧凑，流道形状平直，水力效率高轴伸式贯流机组：发电机安装在外面，水轮机轴伸出到尾水管外面竖井式贯流机组：发电机安装在竖井内二)、冲击式水轮机(Inpulse water tubine)定义：利用水流的动能来做功的水轮机特征：由喷管和转轮组成水流以自由水流的形式(P=Pa)冲击转轮，利用水流动能(V的方向、大小改变)产生旋转力矩使转轮转动在同一时刻内，水流只冲击着转轮的一部分，而不是全部不适宜调峰运行(讨论：为什么？)适用：水头高，流量小，多用于400m以上，最高接近2000m单喷嘴冲击式水轮机运行中分类：水斗式: 特点是由喷嘴出来的射流沿圆周切线方向冲击转轮上的水斗作功目前，水斗式水轮机是冲击式水轮机中应用最广泛的一种机型 斜击、双击水轮机构造简单，效率低，用于小型电站 水斗式水轮机斜击式：由喷嘴出来的射流沿圆周斜向冲击转轮上的水斗斜击式水轮机转轮双击式：水流两次冲击转轮双击式水轮机转轮水轮机总分类图二、水轮机的基本构造反击式水轮机的主要组成部件： (1) 进水(引水)部件—蜗壳：将水流均匀、旋转，以最小水头损失送入转轮。
(2) 导水机构（导叶及控制设备)：控制工况 (3) 转轮（工作核心)：能量转换，决定水轮机的尺寸、性能、结构 (4) 泄水部件(尾水管)：回收能量、排水至下游冲击式水轮机的主要组成部件喷管，转轮，折流器，机壳，射流制动器等组成 (一)、混流式水轮机基本构造水流—蜗壳—座环—导叶—转轮—尾水管—下游(1) 蜗壳：蜗壳的作用:使水流产生圆周运动，并引导水流均匀地、轴对称地进入水轮机2) 座环：位于导水叶的外围由上、下环和立柱组成 作用：是水轮机的骨架，承受机墩及传来的荷载，并传到下部基础；支承活动导叶；故必须有足够的强度和刚度断面设计：流线形，保证强度、刚度数目为活动导叶的一半 导水机构作用： 根据机组负荷变化，调节水轮机流量，改变出力引导水流按切向进入转轮，形成速度矩；组成： 导水叶及其轴、调速器、接力器(3) 导水叶导水机构的主体，上下端分别固定在底环和顶盖上，为流线形也称为活动导叶导水机构结构图接力器示意图作用：改变导叶开度以改变流量导叶转动是通过调速成器和接力器来实现的导叶参数：导叶数、高度、开度主要几何参数(i) 导叶数Z0：与D1有关D1 =1.0~2.25m时，Z0=16；D1 =2.5~8.5m时，Z0 =24。
ii) 导叶相对高度b0/D1： HL：0.1~0.39; ZL:0.35~0.45(iii) 导叶轴分布圆直径D0，应满足导叶在最大可能开度时不碰到固定导叶和转轮一般取D0=1.13~ 1.16D1(iv) 导叶开度a0：两导叶之间的垂直距离，最大开度为amax4) 转轮是由水能转换为机械能的主要部件组成：轴、上冠、叶片、下环、止漏环、泄水锥 (a) 低水头 (b) 高水头 混流式水轮机转轮转轮的组成l 在法兰盘四周开有几个减压孔，以便将经过上冠外缘渗入冠体上侧的积水排入尾水管l 大型机组在与上冠连接的主轴端常装有补气装置，以便向泄水锥下侧的水流低压区补气l 泄水锥的作用是引导径向水流平顺地过渡成轴向流动，以消除径向水流的撞击及漩涡l 转轮叶片是扭曲面体，其进水边扭曲度较小，而出水边扭曲度较大，其断面形状为翼形叶片的数目通常在12-21片之间l 止漏环也称为迷宫环在转轮上冠和下环的外缘处均安装着止漏环的转动部分，它与相对应的固定部分之间形成一系列忽大忽小的空间或迷宫状的直角转弯，以增长渗径，加大阻力，从而减小渗漏损失。
5) 尾水管作用：引导水流进入下游河道，并回收部分动能和势能龙滩水电站尾水管施工(二)、轴流式水轮机的构造1. 轴流式水轮机特点(1) 转速高，当H，N相同时，转速是混流式水轮机的2倍，尺寸较小2) 轴流转浆式多用于低水头大流量的大型电站，其转轮叶片可以转动（双调节），H、N变化时，水轮机具有较高的效率2. 转轮构造轴流式水轮机除转轮外，其它部件与混流式相似组成：叶片、轮毂、主轴、泄水锥、转动机构叶片：表面为曲面，断面为翼形，根部厚，边缘薄以承受水流作用的抟矩叶片数目：与H大小有关，一般为4~8片；叶片转角Φ：最优工况时Φ=0° ，Φ>0，叶片开始启动，Φ<0向关闭方向转动15° >Φ<+20° 轮毂：外部连接叶片，内部安装转动机构转动机构：安装在轮毂内，由调速器控制，调整导叶角度叶片转动操作机构(三)、斜流式水轮机构造斜流式水轮机构造斜流式水轮机转轮主要部件：座环、转轮及其叶片、导水机构、尾水管、主轴、导轴承等 与轴流转浆式水轮机不同之处：叶片转动轴线与主轴成45°~60°的夹角毛家村电站的运行证明，斜流式水轮机可以在比较宽阔的负荷范围内保持较高的平均效率，但其缺点也很突出，如结构复杂，可靠性较低，容易漏油，造成污染，在吸出高度Hs=-8m条件下运行，其空蚀现象仍比较严重。
由于斜流水轮机无显著特点，在设计中很少采用四)、灯泡贯流式水轮机实际上是卧轴安装的轴流式水轮机，发电机安装在灯泡体内 灯泡贯流式水轮机我国开发采用灯泡贯流式水轮机的时间相对较晚，近年来灯泡贯流式水轮机的导叶都采用了重锤式关闭机构来防飞逸，从而可节约引水系统的快速闸门目前采用的灯泡贯流式水轮机使用水头高达27.3m，转轮直径7.5m，单机容量达48MW飞来峡(4×35MW)、沙坡头(4×30MW) 、炳灵(5×48MW)等电站均为灯泡贯流机组当水头较低而机组容量又较大时，若水轮机与发电机的主轴直接联接，则发电机将因转速较低而直径较大，这会导致灯泡体尺寸过大而使流道水力损失增加口为此常在水轮机与发电机之间设置齿轮增速传动机构，使发电机转速比水轮机转速大3-10倍，从而缩小发电机尺寸，减小灯泡体尺寸，改善流道的过流条件但这种增速机构结构复杂，加工工艺要求较高，传动效率一般较低，因此目前仅应用于小型贯流式机组五)、水斗式水轮机构造水斗式水轮机的组成：喷管、折流板、转轮、机壳、尾水槽(1). 转轮 水斗式水轮机转轮 水斗式水轮机转轮轮叶组成：轮盘、斗叶（沿轮盘均匀分布）连接方式：螺拴、整体铸造、焊接。
2). 喷管组成：喷嘴、喷管体、针阀、喷杆、操作机构针阀：控制水轮机的过水流量，以行程表示多喷嘴安装应用较广泛的喷嘴(3). 折流板 使针阀缓慢关闭，降低水击压力，使水流偏离水斗，避免机组转速升高4). 机壳把水斗中排出的水引导入尾水槽内一般为铸钢件5). 引水板防止水流随转轮飞溅到上方，造成附加损失(6). 水斗水轮机的装置方式a) 为了提高机组转速及过流量，常。
