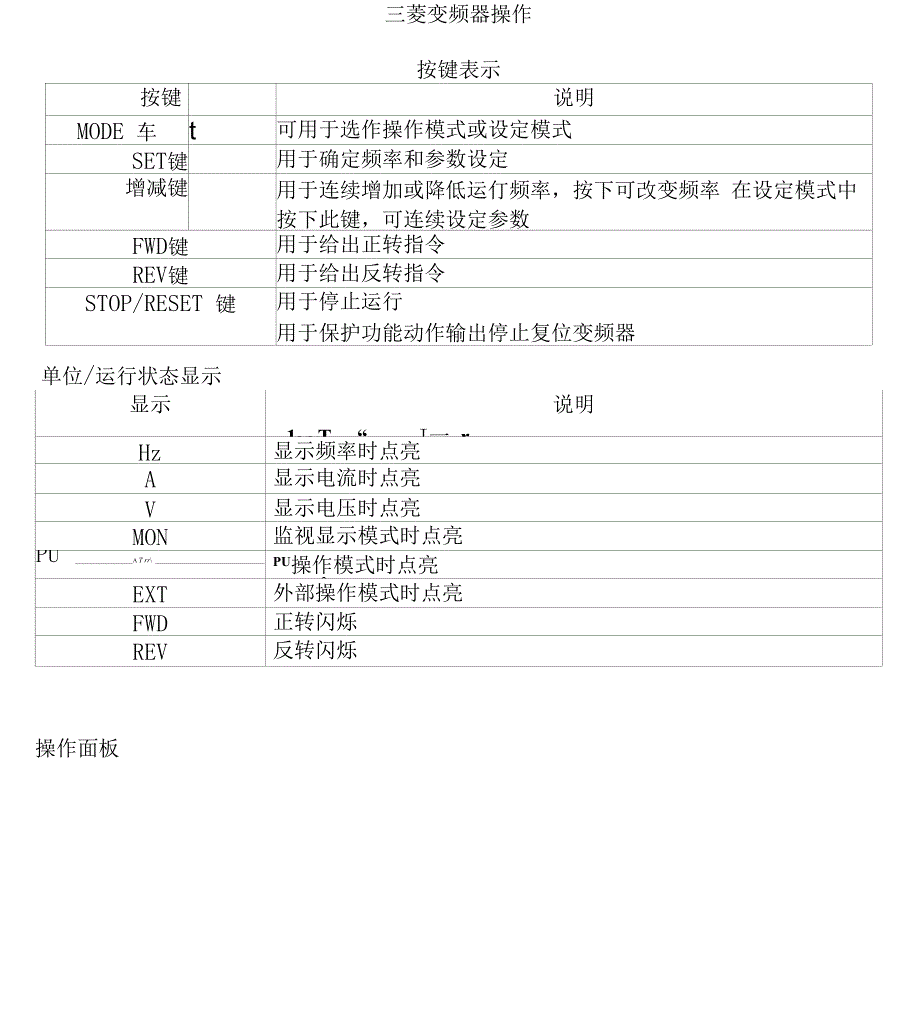

三菱变频器操作按键表示按键说明▲ —L — l _ ri~t n _ *、__ ，、一 、f _ 、 _ ， 卜一 MODE 车t可用于选作操作模式或设定模式r~r~r 十.j 」、a 上_、一 5〃 、rt 」、l SET键用于确定频率和参数设定rnr~t —、— 七寸I 、一- 匕—• “ K ) : 上」、由 ―l r 十’ .一 ■* ▲ “ K ) : 增减键用于连续增加或降低运仃频率，按下可改变频率 在设定模式中按下此键，可连续设定参数FWD键用于给出正转指令)I [ —九人 卜『卜 >—・，九」人 REV键C rr\ f~\ / t^\ c t^\ rr\ t t用于给出反转指令STOP/RESET 键用于停止运行用于保护功能动作输出停止复位变频器单位/运行状态显示显示说明—1~~T —“ I一 r _— Hz显示频率时点亮 ■ • ▲ r 、―、 一 一 _—to k 、 A显示电流时点亮V显示电压时点亮MON监视显示模式时点亮PU a T rr\ PU操作模式时点亮# r 二^ h£>Lt “ rn > •一 _、 EXT外部操作模式时点亮FWD正转闪烁REV反转闪烁操作面板模式键止转谴1按MODE键改变监视状态单次按MODE键，将一次切换到监视模式、频率设定模式、参数设定模式、运行模 式、帮助模式。
2显示 监视器显示运转中的指令】）EXT指示灯 亮表示外部操作2）PU指示灯亮表示PU操作3） EXT和PU灯同时亮表示PU和外部操作组合方式注：1）按SET键超过1.5秒能把电流监视模式改为上电监视模式2）在报警监视模式按SET键超过1.5秒能显示最近4次的错误指示进入参数设定模式1、 更改参数P77 （参数写入禁止选择）为22、 更改参数P79 （操作模式选择）：按现场实际控制方式选择一般设定为3--外部和PU组合方式设定）3、 设定参数P1（上限频率,一般为50hz）、参数P7 （加速时间）、参数P8（减速时间）、参数P9 （电子过电流保护一1.1倍电机额定电流）升降段注意多段速频率设定，根据端子接线情况设定是使用高P4、中P5、低P6哪两个参数设定4、 在参数写入时应按住SET键1.5秒写入设定值并更新5、 如在设定时依旧有问题可查找说明书的出错对策参数拷贝和复制操作面板显示■ _ — ♦ E.OC1名称—r「一 加速时过电流断路内容加速运行中，当变频器输出电流超过额定电流的200%时，保护回路动 作，停止变频器输出仅给R1，S1端子供电，输入启动信号时，也为此显示检查要点是否急加速运转输出是否短路主回路电源（R,S,T）是否供电处理延长加速时间起动时，E.OC 1总是点亮的情况下，拆下电机再启动 主回路电源（R,S,T）是否供电操作面板显示E.OC2名称定速时过电流断路内容］人-爪▲ 了| 1 广 1~ 定速运仃中，当变频器输出电流超过额定电流的200%时，保护回路动 作，停止变频器输出检查要点负荷是否有急速变化输出是否短路处理取消负荷的急速变化操作面板显示E.OC3名称减速时过电流断路内容t A ——i i A t减速运仃中（加速、定速运仃之外），当变频器输出电流超过额定电流的 200%时，保护回路动作，停止变频器输出检查要点是否急减速运转输出是否短路电机的机械制动是否过早处理延长减速时间检查制动动作操作面板显示E.OV1名称_r_ 七、: 加速时再生过电压断路内容因再生能量，使变频器内部的主回路直流电压达到规定值的85%时，预 报警（显示RB），超过规定值时，保护回路动作，停止变频器输出，电源 系统里发生的浪涌电压也可能引起动作检查要点加速度是否太缓慢八、£ » 卜 、 一 _ _ 卜 ■> 二处理缩短加速时间操作面板显示E.OV2名称_ r _ =、广 定速时再生过电压断路内容因再生能量，使变频器内部的主回路直流电压达到规定值的 85%时，预 报警（显示RB），超过规定值时，保护回路动作，停止变频器输出，电源 系统里发生的浪涌电压也可能引起动作检查要点负荷是否有急速变化i~r, . i —r j，， -一 、—一.、.▲八一 处理取消负何的急速变化必要时，请使用制动单元或电源再生变换器操作面板显示E.OV3名称减速，停止时再生过电压断路内容因再生能量，使变频器内部的王回路直流电压达到规定值的85%时，预 报警（显示RB）,超过规值时，超过规定值时，保护回路动作，停止变频 器输出，电源系统里发生的浪涌电压也可能引起动作检查要点是否总减速运转处理延长减速时间减少制动频度必要时，请使用制动单元或电源再生变换器操作面板显示E.THM名称电机过负荷断路（电子过流保护）内容1 X —X—―1 1 A t一*.过负荷以及定速运仃时，由于冷却能力的低下，造成电机过热，变频器的 内置电子过流保护检测达到设定值的85%时，预报警（显示TH ），达到 规定值时，保护回路动作，停止变频器输出，多极电机或两台以上电机运 行时，电子过流保护不能保护电机，请在变频器输出侧安装热继电器l r , _Li~t i~~r ~~~~° / ▲、一 l_ ―n~^、rr、 £▲ i~i~t 检查要点电机是否在过负荷状态下使用处理减轻负何恒转矩电机时，把PR.71设定为恒转矩电机操作面板显示E.THT名称变频器过负荷断路（电子过流保护）内容如果电流超过额定电流的150%，而未到过电流切断（200%以下）时， 为保护输出晶体管，用反时限特性，使电子过流保护动作，听同志变频器 输出（过负荷承受能力150% 60s）检查要点电机是否在过负荷状态下使用处理减轻负荷操作面板显示E.IPF□8 rt 史 T , /Lt _Lh、. 名称瞬时停电保护内容停电超过15ms （与变频器输入切断 样）时，为防止控制回路误动作，瞬时停电保护功能动作，停止变频器输出，此时，异常警报输出检点为打 开（B-C）和闭合（A-C）如果停电持续时间超过100ms，报警不输出，如果电源恢复时，启动信号 是ON，变频器将再启动（如果瞬时停电再15ms以内，变频器仍然运行）检查要点调查瞬时停电发生的原因处理修复瞬时停电准备瞬时停电的备用电源 设定瞬时停电再启动的功能操作面板显示E.UVT, 卜 r~r^ ，r~t J_・、. 名称欠压保护内容如果变频器的电源电压下降，控制回路可能不能发挥正常功能或引起电机 的转矩不足，发热的增加，为此，当电源电压下降到300V以下时，停止 变频器输出如果P/+,P1之间没有短路片，则欠电压保护功能动作F ▲ —r— 丫 ■「＞ »F=t ▲儿」i , _Lrr lJ 一卜 检查要点有无大谷里的电机启动P/+,P1之间是否接有短路片或直流电抗器处理检查电源灯电源系统设备在P/+,P1之间连接短路片或直流电抗器操作面板显示E.FIN一川匚」l r T 、— L 名称放热片过热内容如果散热片过热，温度传感器动作，使变频器停止输出检查要点周围温度是否过高冷却散热片是否堵塞处理周围温度调节到规定范围内操作面板显示］—十儿 -iE.GFU、 . r ■ AmT _L?广 r』 r 二 rt*「r「、T~ /r~r _L・、 名称 ，输出侧接地故障过电流保护内容r人爪▲ . 11广 「▲ 当变频器的输出侧（负荷侧）发生接地，流过接地电流时，变频器停止输 出检查要点电机，连接线是否接地处理 :排除接地的地力操作面板显示E.OHT儿 r ，凡 J _ r _ Lt l» _ 4 v ” . 名称_r_ —、广 外部热继电器动作内容为防止电机过热，安装在外部热继电器或电机内部安装的温度继电器动作 （接点打开）时，使变频器输出停止。
即使继电器接点自动复位，变频器不复位就不能重新启动检查要点电机是否过热在Pr.180 Pr.186 （输入端子功能选择）中任一个，设定值7（ 0H信 号）是否正确设定处理降低负荷和运行频度操作面板显示E.BE名称制动晶体官异常内容［人-爪. Tl 1 广 1~ 在制动回路发生类似制动晶体官破损时，变频器停止输出 这时必须立即切断变频器电源检查要点减少负荷J制动的使用频率是否合适处理请更换变频器操作面板显示E.OLT名称失速防止内容当失速防止动作，运行频率降到0时，失速防止动作中显示OLl r , _Li~t i~~r ~~~~° / ▲、一 l_ ―n~^、rr、 £▲ i~i~t 检查要点电机是否在过负何状态下使用处理减轻负何操作面板显示E.OPT名称选件报警内容1 A 、一~X―—1 1 A L ▲当安装2枚以上通信选件时，变频器停止输出连接高功率转换器时，误 将交流电源接到R，S，T则有此显示检查要点通信选件的安装枚数是否为1枚 连接高功率转换器时，不要将交流电源 接到R，S，T端子处理通信选件改为1枚确认参数（Pr.30）的设定、接线 连接高功率转换器时，若将交流电源接 到R，S， T端子，有可能损坏变频器操作面板显示—-r/ *E.PE名称参数记忆因子异常内容r 人 jk .二 1 1 广 1- ▲ 记忆参数设定值的E2PROM发生异常时，停止输出匕、M〃一 九 > \ ' M"_ 1~~ 检查要点参数与入回数是否太多处理与经销商联系操作面板显示E.OP1 OP3名称选件插口异常内容t A ——i i A t各插口上安装的内藏选件功能出现异常（如通信选件的通信异常、通信选 件以外的内置选件的接触不良等）时，变频器停止输出检查要点选件功能的设定、操作是否有误内置选件的接口是否确实连接好（1〜3 显示选件插口号）通信电缆是否断线 终端阻抗是否正确安装处理确认选件功能的设定确实进行好内置选件的连接操作面板显示E.PUE名称PU哗出发生 一 一内容［人-爪. Tl 1 广 1~ 当Pr./5 “复位选择/PU脱落检测/PU停止选择”设定任2,3，16 或17状 态下，如果操作面板及参数安远脱落，本体与PU的通信中断， 变频器则停止输出检查要点DU1或PU的安装是否太松确认Pr.75的设定值操作面板显示E.LF名称输出欠相保护内容r 人 一4^ 11 a ~*.当变频器输出侧（负荷侧）三相（U，V，W）中有 相断开时，变频器 停止输出检查要点确认接线（电机是否正常）是否使用比变频器容量小。
