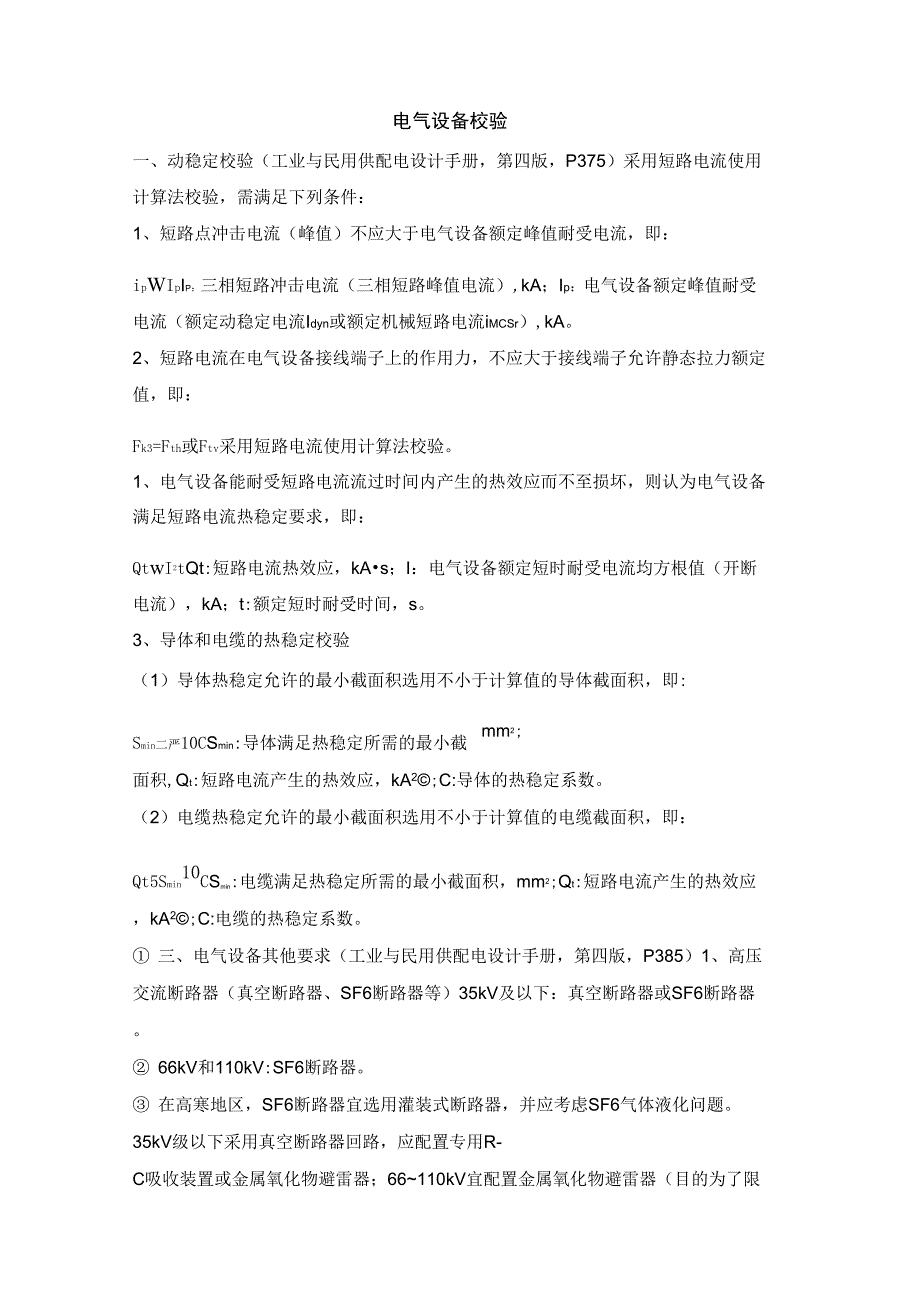

电气设备校验一、动稳定校验（工业与民用供配电设计手册，第四版，P375）采用短路电流使用计算法校验，需满足下列条件：1、短路点冲击电流（峰值）不应大于电气设备额定峰值耐受电流，即：ipWIpIp：三相短路冲击电流（三相短路峰值电流）,kA；Ip：电气设备额定峰值耐受电流（额定动稳定电流Idyn或额定机械短路电流iMCSr）,kA2、短路电流在电气设备接线端子上的作用力，不应大于接线端子允许静态拉力额定值，即：Fk3=Fth或FtvFth:电气设备接线端子允许静态水平力，N;Ftv:电气设备接线端子允许静态垂直力，N二、热稳定校验（工业与民用供配电设计手册，第四版，P381）采用短路电流使用计算法校验1、电气设备能耐受短路电流流过时间内产生的热效应而不至损坏，则认为电气设备满足短路电流热稳定要求，即：QtwI2tQt:短路电流热效应，kA•s；I：电气设备额定短时耐受电流均方根值（开断电流），kA；t:额定短时耐受时间，s3、导体和电缆的热稳定校验（1）导体热稳定允许的最小截面积选用不小于计算值的导体截面积，即:Smin二严10mm2;CSmin:导体满足热稳定所需的最小截面积,Qt:短路电流产生的热效应，kA2©;C:导体的热稳定系数。
2）电缆热稳定允许的最小截面积选用不小于计算值的电缆截面积，即：Qt5Smin10CSmin:电缆满足热稳定所需的最小截面积，mm2;Qt:短路电流产生的热效应，kA2©;C:电缆的热稳定系数① 三、电气设备其他要求（工业与民用供配电设计手册，第四版，P385）1、高压交流断路器（真空断路器、SF6断路器等）35kV及以下：真空断路器或SF6断路器② 66kV和110kV:SF6断路器③ 在高寒地区，SF6断路器宜选用灌装式断路器，并应考虑SF6气体液化问题35kV级以下采用真空断路器回路，应配置专用R-C吸收装置或金属氧化物避雷器；66~110kV宜配置金属氧化物避雷器（目的为了限制操作真空断路器产生过电压）2、其余见设计手册附：校验计算1动稳定校验计算：（1）冲击电流:ip=2.55xId（2）设备接线端子最大作用力：（工业与民用供配电设计手册，第四版，P366）平行导体间的互相作用力F：F=0.2KXiii2丄D一2L两相短路时导体间的最大作用力Fk2：Fk2=0.2KxiP2—PD三相短路时导体间的最大作用力Fk3：Fk^0.173KXip—PD上式中：i1、i2：流过两根平行导体的电流瞬时值，kA;ip：三相短路冲击电流；ip2:两相短路冲击电流；Kx:矩形截面导体的形状系数；L:平行导体长度，m;D：平行导体中心距，m。
2、热稳定校验计算：（1）高压电气设备热稳定满足条件:2Qt0.120.2②直流分量等效时间表2:Teq直流分量等效时间短路点Teq（s）t<0.1t>0.1发电机出口及母线0.150.2发电机升压变压器高压侧及出线发电机电抗器后0.080.1变电所各级电压母线及出线0.05（2）导体及电缆最小截面积热稳定校验计算①导体最小截面积：cVQ?3Smin■10C②电缆最小截面积:Smin上式中:一般情况下可按正常允许时导体的长期允许工作温度选择电缆外护套材料，避免电缆外护套材料对导体的长期允许工作温度的影响。
表3：硬导体、裸导线及电缆长期允许工作温度和短路时允许最高温度及热稳定系数C值导体种类和材料导体长期允许工作温度(C)短路时导体允许最高温度(C)C值硬导体及裸导线铜70300171铝及铝合金702008710kV架空绝缘电缆铜芯高密度聚乙烯绝缘75150100X102交联聚乙烯绝缘90250137X102铝芯高密度聚乙烯绝缘7515066X102交联聚乙烯绝缘9025090X1021~30kV聚氯乙烯绝缘电缆铜芯w300mm270160115X102铝芯w300mm27016072X102<110kV交联聚乙烯绝缘电缆铜芯w300mm290250137X102铝芯w300mm29025090X102。
