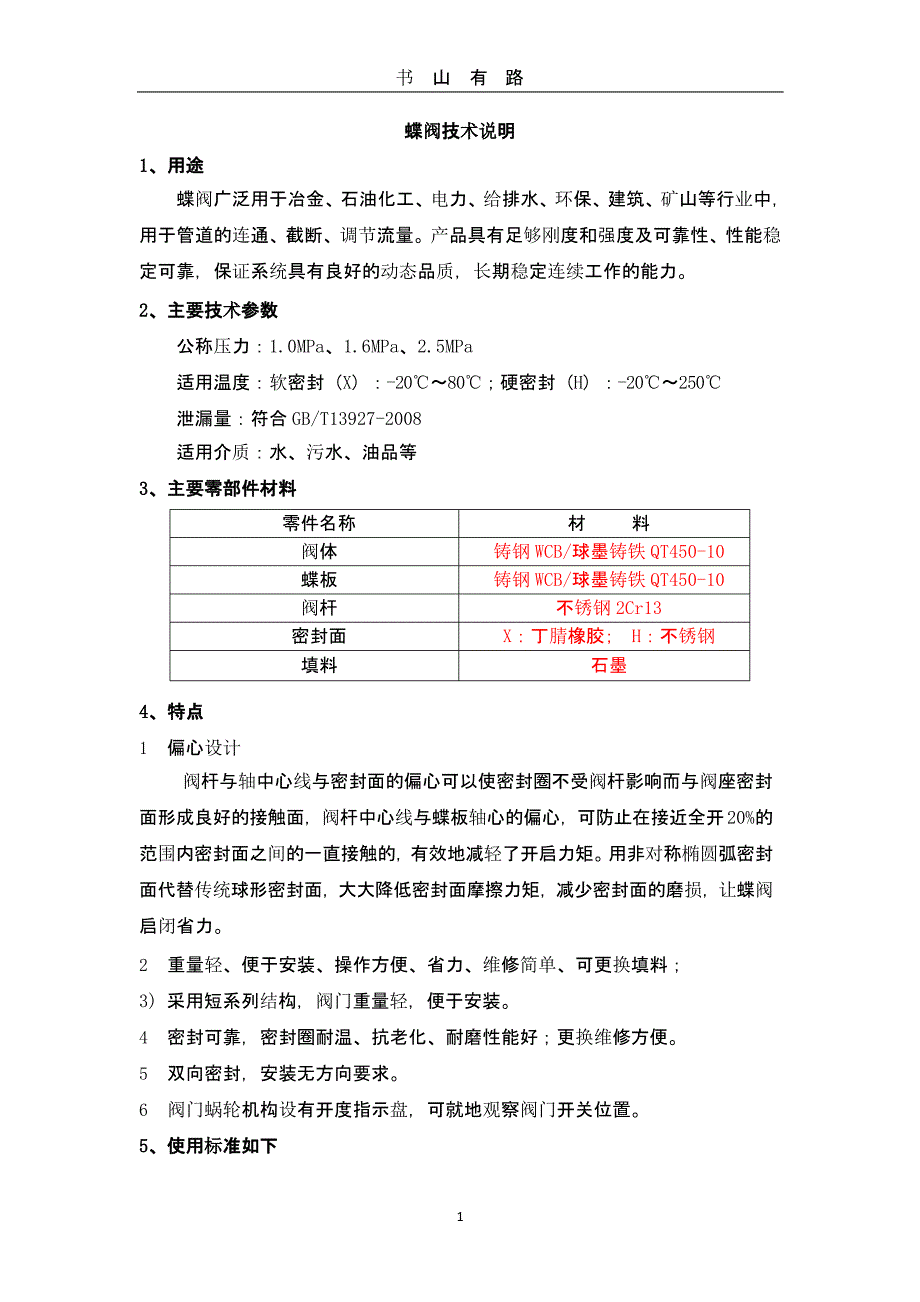

书山有路蝶阀技术说明 1 1 用途蝶阀广泛用于冶金 石油化工 电力 给排水 环保 建筑 矿山等行业中 用于管道的连通 截断 调节流量 产品具有足够刚度和强度及可靠性 性能稳定可靠 保证系统具有良好的动态品质 长期稳定连续工作的能力 2 主要技术参数公称压力 1 0MPa 1 6MPa 2 5MPa适用温度 软密封 X 20 80 硬密封 H 20 250 泄漏量 符合GB T13927 2008适用介质 水 污水 油品等3 主要零部件材料 4 特点偏心设计阀杆与轴中心线与密封面的偏心可以使密封圈不受阀杆影响而与阀座密封面形成良好的接触面 阀杆中心线与蝶板轴心的偏心 可防止在接近全开20 的范围内密封面之间的一直接触的 有效地减轻了开启力矩 用非对称椭圆弧密封面代替传统球形密封面 大大降低密封面摩擦力矩 减少密封面的磨损 让蝶阀启闭省力 重量轻 便于安装 操作方便 省力 维修简单 可更换填料 3 采用短系列结构 阀门重量轻 便于安装 密封可靠 密封圈耐温 抗老化 耐磨性能好 更换维修方便 双向密封 安装无方向要求 阀门蜗轮机构设有开度指示盘 可就地观察阀门开关位置 5 使用标准如下 书山有路 6 外形及连接尺寸 D41J外形结构尺寸 2 书山有路 D341X型结构及尺寸表 3 PN 1 0MPa 书山有路 PN 1 6MPa D941型外形结构尺寸 4 PN 1 0MPa 书山有路 5 PN 1 6MPa 书山有路 6 D641型外形及连接尺寸 PN 1 0MPa 书山有路 7 。
