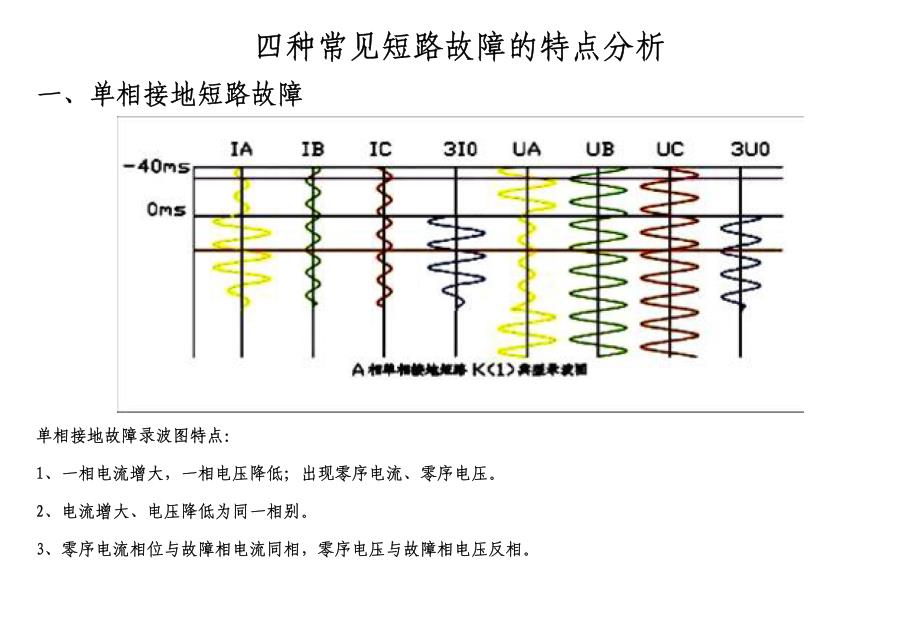

四种常见短路故障的特点分析 一、单相接地短路故障 四种常见短路故障的特点分析 一、单相接地短路故障 单相接地故障录波图特点： 1、一相电流增大，一相电压降低；出现零序电流、零序电压 2、电流增大、电压降低为同一相别 3、零序电流相位与故障相电流同相，零序电压与故障相电压反相 单相接地故障录波图特点： 1、一相电流增大，一相电压降低；出现零序电流、零序电压 2、电流增大、电压降低为同一相别 3、零序电流相位与故障相电流同相，零序电压与故障相电压反相 二、两相短路故障 二、两相短路故障 两相短路故障录波图特点： 1、两相电流增大，两相电压降低；没有零序电流、零序电压 2、电流增大、电压降低为相同两个相别 3、两个故障相电流基本反相 两相短路故障录波图特点： 1、两相电流增大，两相电压降低；没有零序电流、零序电压 2、电流增大、电压降低为相同两个相别 3、两个故障相电流基本反相 三、两相接地短路故障 三、两相接地短路故障 两相接地短路故障录波图特点： 1、两相电流增大，两相电压降低；出现零序电流、零序电压 2、电流增大、电压降低为相同两个相别 两相接地短路故障录波图特点： 1、两相电流增大，两相电压降低；出现零序电流、零序电压。
2、电流增大、电压降低为相同两个相别 四、三相短路故障 四、三相短路故障 三相短路故障录波图特点： 1、三相电流增大，三相电压降低；没有零序电流、零序电压 三相短路故障录波图特点： 1、三相电流增大，三相电压降低；没有零序电流、零序电压。
