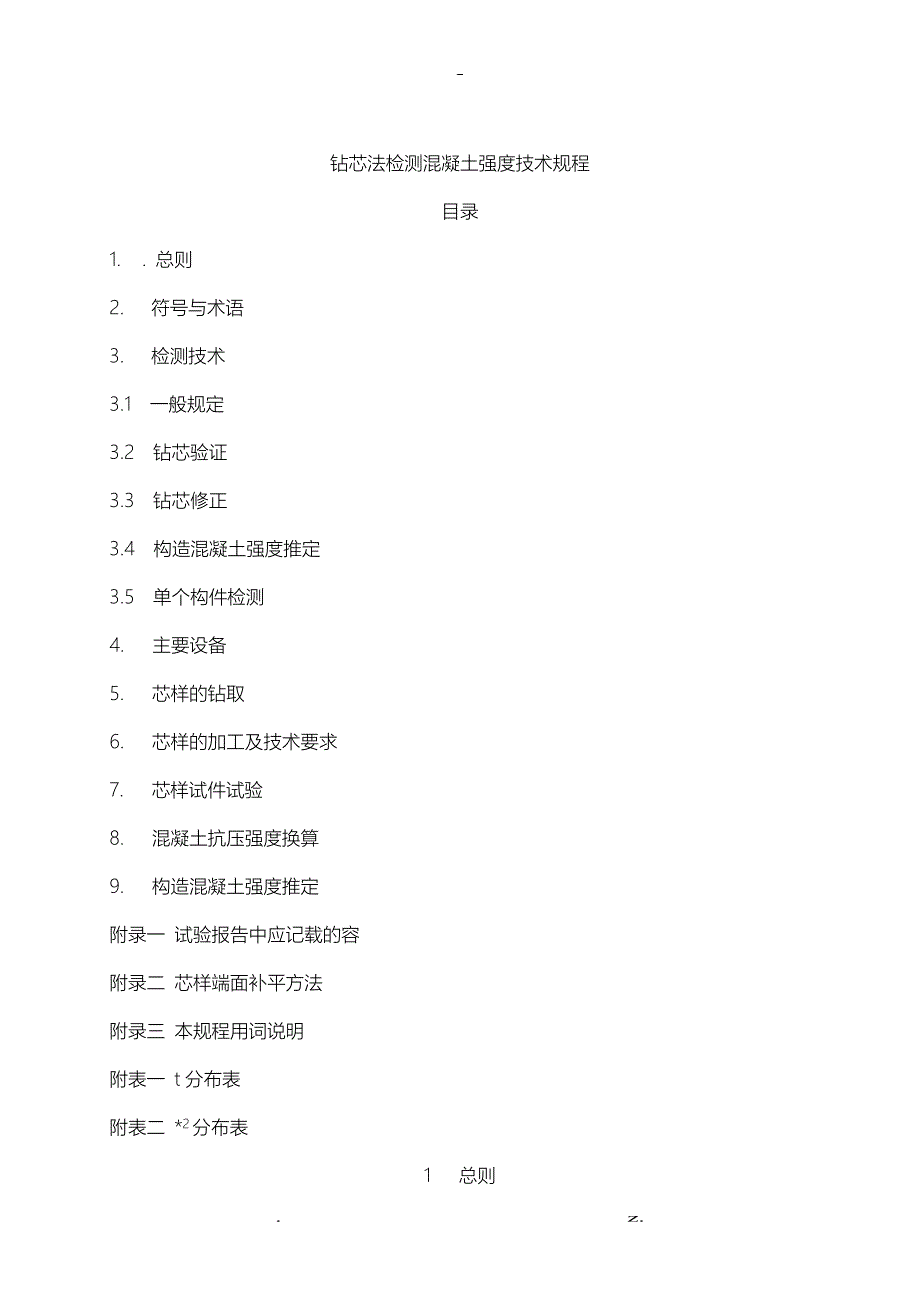

钻芯法检测混凝土强度技术规程目录1. . 总则2. 符号与术语3. 检测技术3.1 一般规定3.2 钻芯验证3.3 钻芯修正3.4 构造混凝土强度推定3.5 单个构件检测4. 主要设备5. 芯样的钻取6. 芯样的加工及技术要求7. 芯样试件试验8. 混凝土抗压强度换算9. 构造混凝土强度推定附录一 试验报告中应记载的容附录二 芯样端面补平方法附录三 本规程用词说明附表一 t分布表附表二 *2分布表1 总则1.0.1 为提高检测结果的精度和可信程度，制定本规程1.0.2 本规程适用于从在施工工程和已有构造中钻取混凝土芯样，检测混凝土强度1.03 按本规程推定的构造混凝土强度可作为构造混凝土的评判依据和构造平安性鉴定的依据1.0.4 钻芯检测混凝土强度不应代替标准规定的混凝土强度检验评定方法1.0.5 当钻芯法与其它混凝土强度检测方法配合使用时，尚应遵守该检测方法相应技术规程的有关规定1.0.6 钻芯操作应由熟练的工作人员完成，应遵守有关平安生产和劳动保护的规定，并应遵守钻芯现场平安生产的有关规定2 符号与术语2.1 符号fcu.e-——构造或构件混凝土强度推定值〔MPa〕；fcu.k——混凝土立方体抗压强度标准值〔MPa〕；f ccu——混凝土立方体抗压强度换算值〔MPa)；f ccu.m——混凝土立方体抗压强度换算值的算数平均值〔MPa)；fc cor.i——单个芯样的换算强度值；fccor.m——芯样试件换算强度的算数平均值〔MPa〕；fc cu.m1——采用其它测试方法所得到的换算强度的算数平均值〔MPa)；f ccu.io——修正后的采用其它测试方法所得到的换算强度值〔MPa)；f ccu.i——未修正后的采用其它测试方法得到的换算强度值〔MPa)；fcu.m2——当钻芯法与其它方法配合使用时，其他方法所得到的换算强度的算数平均值；f ccu.mo——采用其它测试方法对应芯样测区或构件局部混凝土换算强度值〔MPa)；f ccu.m——采用其它测试方法对应芯样测区或构件局部混凝土换算强度平均值〔MPa)；f ccu.c1——构造混凝土强度推定上限值〔MPa)；f ccu.c2——构造混凝土强度推定下限值〔MPa)；s——混凝土换算强度样本的标准差〔MPa〕s1——当钻芯法与其他配合使用时，钻芯混凝土换算强度样本的标准差〔MPa)；s2——当钻芯与其他方法配合使用时，其他方法混凝土换算强度样本的标准差〔MPa)；F——芯样试件的抗压试验测得的最大压力〔N〕；d——芯样试件的平均直径〔mm);β——不同高径比的芯样混凝土强度换算系数；H——抗压芯样试件的高度〔mm);k——构造总体混凝土强度均值推动系数；k1、k2——构造总体混凝土标准值上、下限推定系数；η——一一对应修正系数；△z——总体修正量〔MPa)；△j——局部修正量〔MPa)；2.2 术语2.2.1 混凝土强度推定值〔推定强度〕在测试龄期的具有95%保证率的边长为150mm立方体的混凝土抗压强度；2.2.2 换算强度〔混凝土立方体抗压强度换算值〕通过*种换算关系，得到的测试龄期的边长为150mm立方体的混凝土抗压强度；2.2.3 构造混凝土强度把整个构造或构造的一局部构件视为同一批成型的混凝土，进展强度检测；2.2.4 置信度被测试构造混凝土强度均值的真值落在置信上限和置信下限之间的概率；2.2.5 估计精度置信上限和置信下限所包括的区间叫置信区间，也叫估计精度。
3 检测技术3.1 一般规定3.1.1 钻芯法检测混凝土强度主要用于以下情况：⑴ 对立方体试块抗压强度的测试结果有疑心；⑵ 因材料、施工或养护不良而发生混凝土质量问题时；⑶ 混凝土遭受冻害、火灾、化学侵蚀或其他损害时；⑷ 需检测经多年使用的构造中混凝土强度时；⑸ 当需要施工验收辅助资料时3.1.2 本标准适用于抗压强度不大于80MPa的普通混凝土抗压强度的检测，对于强度等级高于80MPa的混凝土、轻骨料混凝土和钢纤维混凝土的强度检测，应通过专门的试验确定3.1.3 从构造中钻取的混凝土芯样应加工成符合本规程规定的芯样试件3.1.4 芯样试件的试验方法，一般应采取抗压的试验方法；也可采用抗折和辟裂的试验方法但应通过专门的试验确定3.1.5 抗压试验的芯样试件，其直径应为100mm，且不宜小于骨料最大粒径的3倍；也可采用小直径的芯样试件，但其直径应70～75mm,且不得小于骨料最大粒径的2倍3.1.6 钻芯检测混凝土强度宜与其它混凝土强度检测方法配合使用，形成钻芯验证法和钻芯修正法，也可单独使用推定构造混凝土强度或单个构件的混凝土强度3.1.7 钻芯检测混凝土强度所需要的 有效芯样试件的数量，应根据所采用的检测方法和检测对象确定。
3.1.8 带有明显缺陷和加工不合格的芯样不得作为混凝土强度检测用的芯样试件3.2 钻芯验证3.2.1 钻芯验证应与其它混凝土强度检测方法配合使用，所选用的混凝土强度检测方法应具有足够多的测试数据，并能反映构造混凝土强度的概率分布情况3.2.2 钻芯验证，采用芯样试件换算平均值 fc cu.m1与选用的混凝土强度方法测得到得混凝土换算强度得算术平均值fccu.m2比拟的方法3.2.3 钻芯验证所需混凝土标准芯样试件4～8个，取芯位置宜随机布置在被测构造的构件上，每个芯样取自一个或取自构造的局部当采用非标准抗压试验芯样试件和抗折或辟裂试件时，试件数量应适当增多3.2.4 钻芯的构件或构造的局部应有配合试验检测方法的测区，当配合使用的检测方法为无损检测方法时，钻芯位置应与该方法的*些测区重合；当为有损检测方法时钻芯位置应布置在该方法测区的附近3.2.5 当验证结果满足以下情况之一时，混凝土强度可不加修正，按选用方法推定1. 新建工程⑴ 所选用方法的混凝土强度推定值高于设计要求强度等级混凝土的标准强度值fcu.k，且fc cu.m/ fccu.m1≥0.85⑵ 所选用方法的混凝土强度推定值低于设计要求强度等级混凝土的标准强度值fcu.k，且fc cu.m/ fccu.m1介于0.85～1.15之间。
2. 已有构造⑴ 被检测构造的状态未超出所选用方法的适用围，且fc cu.m/ fccu.m1≥0.85⑵ 被检测构造的状态超出所选用方法的适用围，但fc cu.m/ fccu.m1介于0.85～1.15之间3.2.6 当验证结果不满足上述要求时，宜考虑采取钻芯修正的方法3.3 钻芯修正3.3.1 钻芯修正可采用总体修正量、局部修正量和一一对应修正系数的方法3.3.2当采用总体修正量的方法进展修正时，按式3.3.1和式3.3.2计算：f ccu.io= f ccu.i+△z〔3.3.1〕△z= fccu.m1- fccu.m2〔3.3.2〕芯样试件换算强度的算术平均值fccor.m对构造总体混凝土强度均值的推定区间的置信度不宜小于90%，推定区间上下限之间的差值Δ不宜大于5.0MPa和0.1fccor.m两者的较大值，Δ按式3.3.3计算Δj=2kS 〔3.3.3〕式中：k—构造总体混凝土强度均值推定系数，可按附表一查得； S—芯样试件换算抗压强度样本得标准差〔MPa).3.3.3当采用局部修正量的方法进展修正时，标准芯样试件应不少于6个，小直径芯样试件，数量应适当增加。
按式3.3.4和3.3.5计算：f ccu.io= f ccu.i+△j〔3.3.4〕△j= fccor.m- fccu.m0〔3.3.5〕式中：△j—局部修正量；fccu.m0—采用其它测试方法对应芯样测区或构件局部混凝土换算强度平均值3.3.4 当采用一一对应修正系数的方法进展修正时，标准芯样试件应不少于6个，小直径芯样试件，数量应适当增加按式3.3.6和式3.3.7计算：f ccu.io=ηf ccu.i〔3.3.6〕 〔3.3.7〕式中：η—一一对应修正系数；n—芯样试件数量；f ccu.io—单个芯样的换算强度值；f ccu.i—采用其它测试方法对应芯样测区或构件局部混凝土换算强度值芯样得钻取及位置应符合本规程3.2.3和3.2.4的规定3.3.5 芯样的钻取及位置应符合本规程3.2.3和3.2.4的规定3.3.6 构造混凝土强度的推定值，可用经修正的fc cu.m1和S2确定，或按选用检测方法所规定的其它法推定3.4 构造混凝土强度钻芯推定3.4.1 钻芯法推定构造混凝土强度时，宜使用标准芯样试件；当使用小直径芯样试件时，应采取措施保证样本的标准差S不至增大。
3.4.2 芯样试件数量，标准芯样试件20～30个，小直径芯样试件应酬情增加3.4.3 应随机抽取构造的构件或构造的局部，每个芯样取自一个构件或构造的局部部位钻芯位置的选取，尚应符合本标准5.0.2条的规定3.4.4 构造混凝土强度的推定，应给出抗压强度标准值的推定区间，推定区间的上限值和下限值应分别按式3.4.4－1和3.4.4-2计算：fcu.e1= fccor.m -ki.-1)f ccu.e2= fccor.m - k22) 式中 ——芯样试件混凝土立方体抗压强度换算值的算数平均值〔Map〕；fcu.e1——构造混凝土强度推定上限值〔Map)；fcu.e2——构造混凝土强度推定下限值〔MPa〕；k1——构造或检验批混凝土强度标准值推定区间上限值系数，取附表二中与样本容量n对应的置信度为0.9一栏的数值；k2-——构造或检验批混凝土强度标准值推定区间上限值系数，当推定区间的置信度为0.90时，取附表二中与样本容量n对应的置信度为0.9一栏的数值，当推定区间的置信度为0.85时，取附表二中与样本容量n对应的置信度为0.8一栏的数值； S——芯样试件换算抗压强度样本的标准差〔MPa〕。
3.4.5 fcu.el 和fcu.e2所构成推定区间的置信度宜为0.90或0.85，fcu.el 与fcu.e2之间的之差不宜大于5.0MPa和〔0.1-0.15〕 fccor.m两者的较大值当有确切的依据时可对样本的标准差S进展修正和调整3.5 单个构件混凝土抗压强度推定3.5.1 单个构件混凝土强度的推定，有效标准芯样试件数据不得少于3个，小直径芯样试件宜适当增加数量3.5.2 以芯样试件混凝土立方体抗压强度换算值中的最小值作为构件混凝土立方体抗压强度标准值的评定界限值，，不应进展数据的舍弃4 主要设备4.0.1 钻取芯样加工的主要设备、仪器、均应具有产品合格证4.0.2 钻芯机应具有足够的刚度、操作灵活、固定和移动方便，并应有水冷却系统4.0.3 钻取芯样时宜采用金刚石或人造金刚石薄壁钻头钻头胎体不得有肉眼可见得裂缝、缺边、少角、倾斜及喇叭口变形钻头胎体对钢体的同心偏差不得大于0.3mm，钻头得径向跳动不大于1.5mm4.0.4 锯切芯样时使用的锯切机和磨芯样，应具有冷却系统和结实夹紧芯样的装置；配套使用的人造金刚石圆锯片应有足够的刚度4.0.5 芯样宜采用补平装置〔或研磨机〕进展芯样端面加工。
补平装置除应保证芯样的端面平整外，尚应保证芯样端面与芯样轴线垂直。
