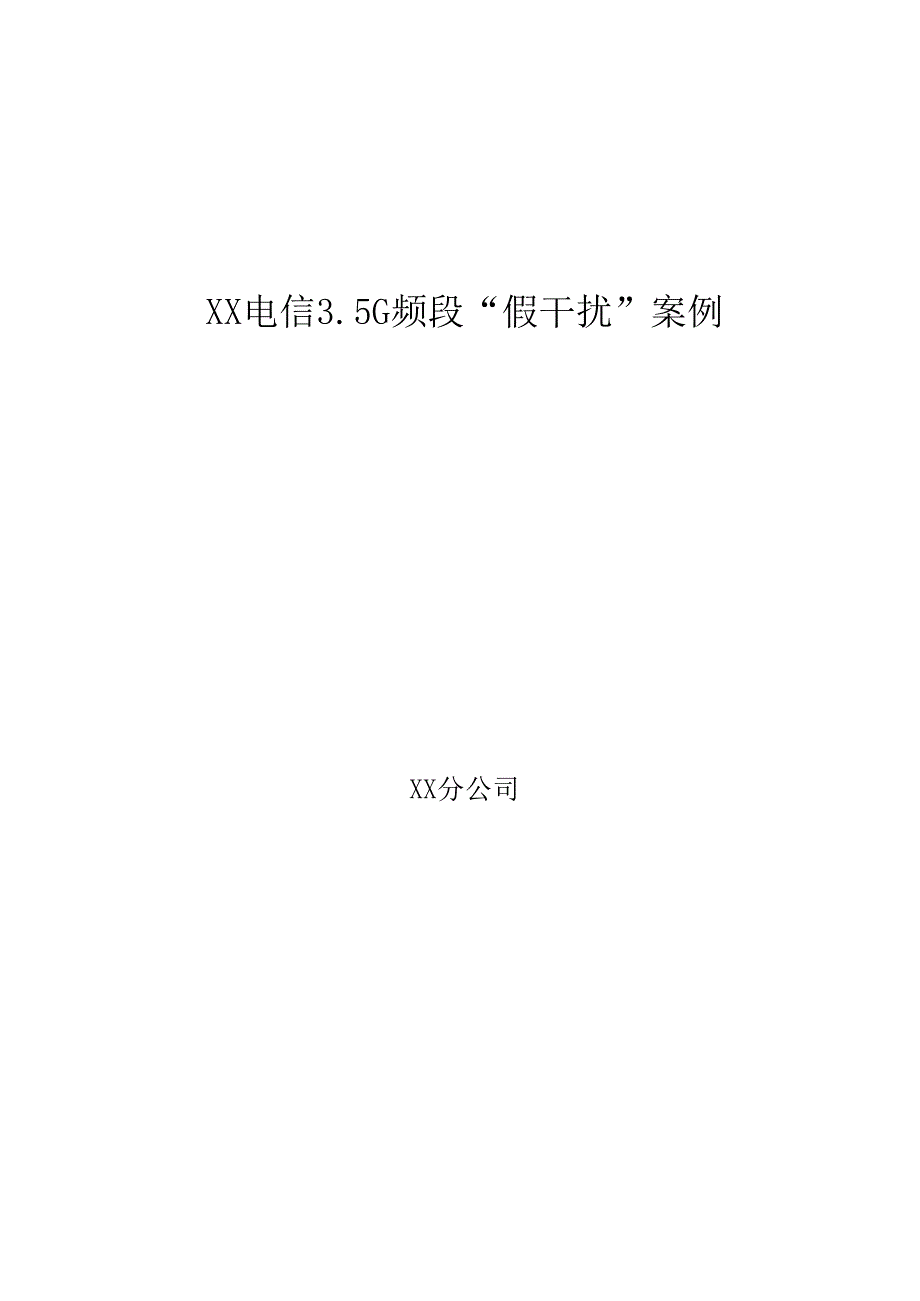

XX电信3.5G频段“假干扰”案例XX分公司XX年XX月目录一、 问题描述 3二、 分析过程 3三、 解决措施 4四、 经验总结 5XX电信3.5G频段“假干扰”案例XX【摘要】XX电信5G试点前对3.5G频段进行扫频测试，发现一个20M的稳定干扰信号干扰 排查确定干扰源来自电信的800M模块（CDMA和L800）,关闭干扰源问题解决关键字】5G信号、3.5G频段、干扰【业务类别】5G基础维护、5G优化一、问题描述XX电信计划进行5G部署，为确保5G部署后的网络质量，部署前对3.5G频段进行扫频 测试，发现在3450M附近存在一个20M的稳定干扰信号二、分析过程根据干扰特征以及一线的验证结果，初步怀疑扫频仪呈现的干扰信号是LTE850小区信号的4阶互调信号造成的20M带宽的干扰信号在互调问题中，会出现另一类比较特殊的偶数阶互调问题，会形成低频信号的干扰信号落在高频范围内2 阶互调 = 2*F1，F1+F2, 2*F24 阶互调 = 4*F1，3*F1+ F2, 2 *F1 +2* F2, F1 + 3*F2所以就出现了 869~890MHz频段信号的4阶互调干扰落在3400~3500MHz范围内；还有1800M频段信号的2阶互调信号，落在3600~3800MHz范围内干扰可能在3个位置产生：RRU内部，天馈部分和扫频仪内部。
干扰引入原因：（1） RRU内部：RRU内部会形成杂散信号，如鬆RU发射通道的高频滤波存在问题，无法将RRU内部产生的高频杂散信号过滤掉，那么就会造成高频信号泄漏，形成干扰；（2）天馈部分：如果天馈连接存在问题，会引入互调问题，信号在天馈上会出现互调信号；3）扫频仪内部：当大信号进入到扫频仪内部时，会在仪器内部器件产生互调信号三、解决措施为了隔离干扰信号来源，需要使用B400MHz~3600MHz的滤波器来进行干扰隔离，确定干 扰信号产生位置根据干扰信号所在范围的情况，选择通带范围3400MHz~3500MHz，避免 869~890MHz频段的信号进入扫频仪滤波前滤波后当在扫频仪侧增加滤波器后，原先能扫到的干扰信号消失，说明干扰信号是在扫频仪内部产生的，空口中无干扰信号，非外部干扰原因通过扫频仪配合滤波器的使用，可以确定在3.5G频段发现的干扰信号，并非是由于现网系统产生的，而是由于869MHz~874MHz的LTE信号进入扫频仪内部产生的互调信号四、经验总结分析 3.5G 频段的干扰信号可能是来自其他系统的杂散/互调信号，也可能是其他频段 的大信号在扫频仪器内部产生的互调信号所以需要使用滤波器，隔离400MHz-3600MHz以 外的信号，避免在仪器内部产生假干扰信号。
滤波器规则建议：通带3400MMHz~3600MHz,带外抑制度50dB以上如果需要扫频其他范围的，需要根据频谱的范围确定滤波器的规格要求。
