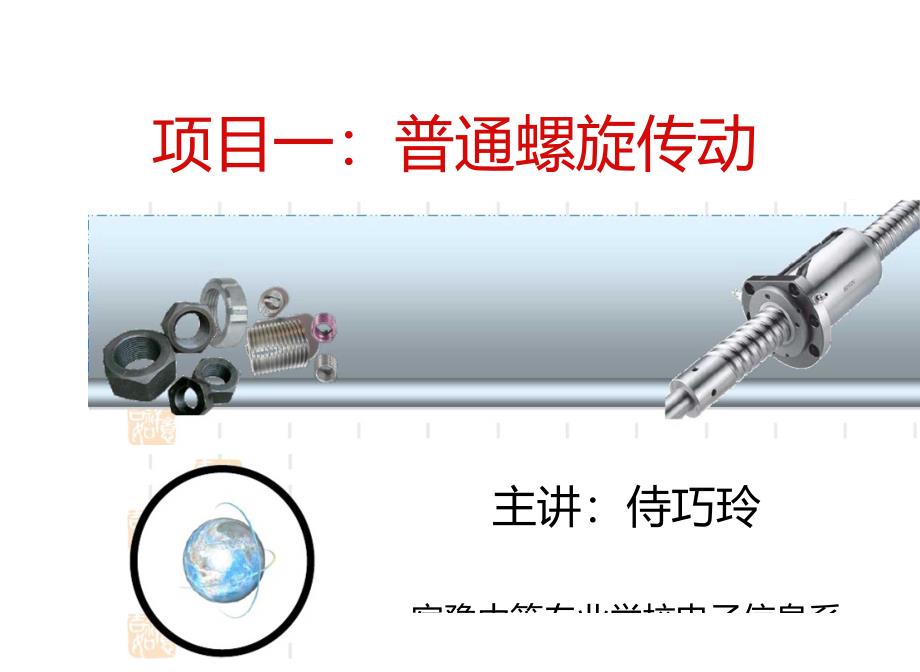

项目一：普通螺旋传动主讲：侍巧玲宿豫中等专业学校电子信息系复习回顾:■ 1、螺纹按牙型来分可以分为？三角形螺纹、锯齿形螺纹、梯形螺纹、矩 形螺纹■ 2、螺纹按旋向可分为？左旋螺纹和右旋螺纹-3、导程Ph•螺距P和线数n的关系是什么？Ph=nP普通螺旋传动任务一（教学目标）:了解普通螺旋传动 的应用形式,会普通螺旋传动移动件运动 方向的判别和移动距离的计算任务二（教学难点）:掌握普通螺旋传动 移动件运动方向的判别任务三（教学重点）:掌握普通螺旋传动 移动件移动距离及移动速度的计算螺旋传动应用举例在生产和生活中 你见过哪些螺旋 传动呢？•螺旋传动就是利用螺旋副来传递运动或动 力的一种机械糕动O•常用的螺旋传动分为:1 •普通螺旋传动2 ■差动螺旋传动■滚珠螺旋传动■、普通螺旋传动定义：由螺杆和螺母组成的简单螺旋副实现的传动1、普通螺旋传动的应用形式:运动发生在一个构件上的情况(1) 螺母固定不动，螺杆回转并作直线运动;(2) 螺杆固定不动，螺母回转并作直线运动; 运动发生在两个构件上的情况(3) 螺杆回转，螺母作直线运动；(4) 螺母回转，螺杆作直线运动；•螺母固定不动，螺杆回转并做直线运动螺杆 螺母g台虎钳•螺杆固定不动，螺母回转并作直线运动/ / //\/ / / / 螺纹千斤顶•螺杆回转，螺母作直线运动车床横刀架•螺母回转，螺杆作直线运动观察镜螺旋调整装置隆罄动有哪车床丝杠螺杆回转，螺母作直线运动车床尾座,6.■.mLLTliMlil Jan t螺母不动，螺杆回转并作直线运动» 2、普通螺旋传动直线移动方向的判定:从动件作直线移动的方向不仅与主动件 回转方向有关还与螺纹的螺旋方向有关。
☆判定方法是（左右手定则）: ]前提：右旋螺纹用右手，左旋螺纹用左 手手握空拳，四指指向与螺杆（或螺母） 向转方向相同，大拇指竖直•螺母（螺杆）不动，螺杆（螺母）回转并移动台虎钳若螺母（或螺杆）不动，螺杆（或螺母）回转并移动则大拇指指向即为螺杆（或螺母）的移动方向•螺杆（螺母）回转，螺母（螺杆）移动床鞍开合螺母丝杠车床床鞍的螺旋传动练习•左旋螺纹，螺杆回转方向如图，判断 螺杆移动方向向右1^ 3、普通螺旋传动直线移动距离的计算 暮通螺旋传动中，螺杆（螺母）相对于螺母（螺杆） 每回转一周，螺杆就移动一个导程的距离因此，移 动距离L等于回转圈数N与导程Ph的乘积L = NP4、移动速度计算公式:—螺杆（螺母）移;V=nPhmmV-——螺杆（螺母）移动速度，mni/min回转周数，r *n -转速，r/min螺纹导程，mm 1Ph螺纹导程，min动距离,N -42、普通螺旋传动中，已知左旋双线螺杆的 螺距为8mm,若螺杆按图示方向回转两周， 螺母移动了多少距离？方向如何？若螺杆转 速为20r/min时，螺母的移动速度为多少？螺母左旋螺杆普通螺旋传动螺母移动距离为:移动速度为:L=NPh=2X8X2=32mmV=nPh=20x2x=320mm/min螺母的移动方向判定：螺杆回 转，螺母移动，左旋螺纹用左手, 四指指向与螺杆回转方向相同， 大拇指指向的相反方向为螺母的 移动方向。
因此，螺母的移动方 向向右3、CA6140型车床，中滑板螺旋传动中，已知右旋三 线螺杆的螺距为3mm,若逆时针旋转2周，则螺母移动 了多少距离？方向如何？是进刀还是退刀？若螺杆转 速为30r/min时，螺母的移动速度为多少？円口螺母车刀架洱ZL隰杆解：螺母的移动距离为： L=NPh=NZP=2X3X3=18mm 螺母的移动方向为： 向右（进刀） 螺母的移动速度为：V=nPh=nZP=30x3x3= 270mm/minkyII'4//////"//山山厶车床横刀架小结1、 了解普通螺旋传动的应用形式2、 掌握普通螺旋传动移动件运动方向的判别3、 掌握普通螺旋传动移动件移动距离及移动速 度的计算作业：1、 机械基础习题册2、 列举生产生活中螺旋传动其他的应用实例3、 预习差动螺旋传动和滚珠螺旋传动。
