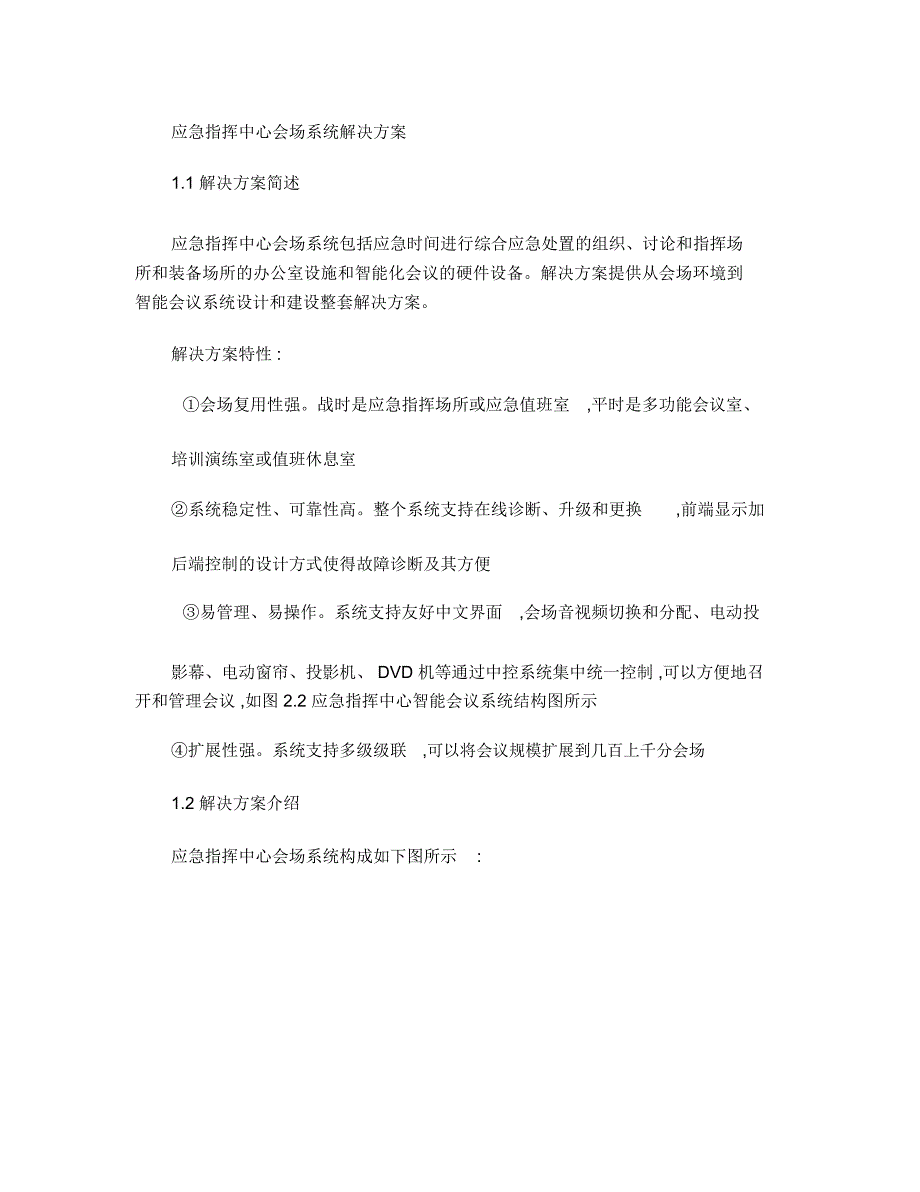

应急指挥中心会场系统解决方案1.1 解决方案简述应急指挥中心会场系统包括应急时间进行综合应急处置的组织、讨论和指挥场所和装备场所的办公室设施和智能化会议的硬件设备解决方案提供从会场环境到智能会议系统设计和建设整套解决方案解决方案特性 :①会场复用性强战时是应急指挥场所或应急值班室 ,平时是多功能会议室、培训演练室或值班休息室②系统稳定性、可靠性高整个系统支持诊断、升级和更换 ,前端显示加后端控制的设计方式使得故障诊断及其方便③易管理、易操作系统支持友好中文界面 ,会场音视频切换和分配、电动投影幕、电动窗帘、投影机、 DVD 机等通过中控系统集中统一控制 ,可以方便地召开和管理会议 ,如图 2.2 应急指挥中心智能会议系统结构图所示④扩展性强系统支持多级级联 ,可以将会议规模扩展到几百上千分会场1.2 解决方案介绍应急指挥中心会场系统构成如下图所示 :图 2.1 应急指挥中心会场系统组成交换机会议终端上一级 MCU本中心 MCU中央控制主机灯光场景调光系统空调系统灯光窗帘电动屏幕灯光系统环境窗帘屏幕无线触摸屏无线 AP会议麦 DVD调音台均衡器功放音箱音频系统大屏幕监视器笔记本电脑摄像机高清电视视频系统AV 矩阵RGB 矩阵拼接处理器矩阵排风图 2.2 应急指挥中心智能会议系统结构图应急指挥场所为保证科学、合理、先进、安全可靠 ,本解决方案从装修、照明、声场环境、空调和新风等方面综合考虑和设计 ,力图使会议效果达到客观限制条件下的最佳。
应急指挥场所会场环境示例如下图所示 :图 2.3 应急指挥场所示例图智能会议系统智能会议系统使用专门的音频 /视频设备 ,通过传输网络系统 ,实现远距离点与点、点与多点间的现代会议系统它可以实时地传送声音、图像和文件 ,与会人员可以通过电视发表意见、观察对方表情和有关的信息 ,并能展示实物、图纸、文件和实拍电视图像 ,增加临场感还可以通过、电子白板等现代化的办公手段传递文件、图表 ,用以讨论问题在效果上可以替代现场会议 ,图像、语言和数据等信息可以通过一条信道进行传递智能会议系统由视频和显示系统 ,音频与扩声系统 ,智能集中控制系统组成在应急指挥场所中 ,智能会议系统提供智能化的信息展示、辅助指挥、通信和办公的软硬件支持平台视频和显示系统视频和显示系统由摄像机 ,拼接大屏幕 ,RGB、 AV 、视频矩阵 ,拼接处理器 ,监视器 ,录像组成实现功能如下 :①视频采集功能会场内的各种摄像设备能将会场内各种视频信息进行采集②视频显示及切换功能显示系统为大尺寸 (一般 46 寸窄边液晶电视拼接墙或投影系统 ,由用户根据场地大小及显示效果选择控制室人员通过控制多屏处理器 ,可把任何应急管理系统、会议电视、中心内摄像信号、网络视频等灵活地投放在屏幕上 ,并且可以进行单屏、组合屏显示 ,图像信号可以分割、漫游。
③录播功能由会场录像机和录播服务器同时实现会场内摄像录制和多路视频录制功能④网络视频播放功能网络视频服务器可以将通过卫星、公网等远程传输过来的视频信息经过处理展示到显示设备上展示视频与显示系统结构示意图如下所示 :AV 矩阵多屏处理器RGB 矩阵会场摄像机电视DVD录像机监视器工作站 1工作站 2工作站 3大屏幕显示监视器卫星车3G 单兵网络视频服务器录播服务器图 2.4 视屏与显示系统结构图音频与扩声系统音频系统为指挥场所内提供良好的声场环境 ,保证声音信号能够被清晰、无失真地采集、放大及播放 ,分为拾音系统、扩声系统和音频控制系统 配置蓝光播放器及高清电视机顶盒 ,在特定的需求下进行相关演示及播放 音频与扩声系统结构示意图如下所示 :会议话筒无线麦调音台蓝光播放器高清电视机顶盒耦合器录播服务器中央控制主机音频处理器功放会场音图 2.5 音频系统结构图智能集中控制系统智能集中控制系统是用来集中控制单个或多个会议场所内所有设备 ,包括各种子系统及各种设备电源的开关、现场灯光的调节、屏幕的升降、窗帘的开合 ,各种多媒体设备的操作等等用户只需在一个彩色触摸屏上即可实现对所有系统设备的控制操作。
智能集中控制系统由中央控制主机 ,无线触摸屏 ,无线接收器 ,电源控制器 ,灯光控制器 ,音量控制器等组成组成结构如下图所示 :图 2.6 集中控制系统结构图无线触摸屏经典界面如下图所示 :图 2.7 无线触摸屏 -用户界面示例 (图应该弄美观点的。
