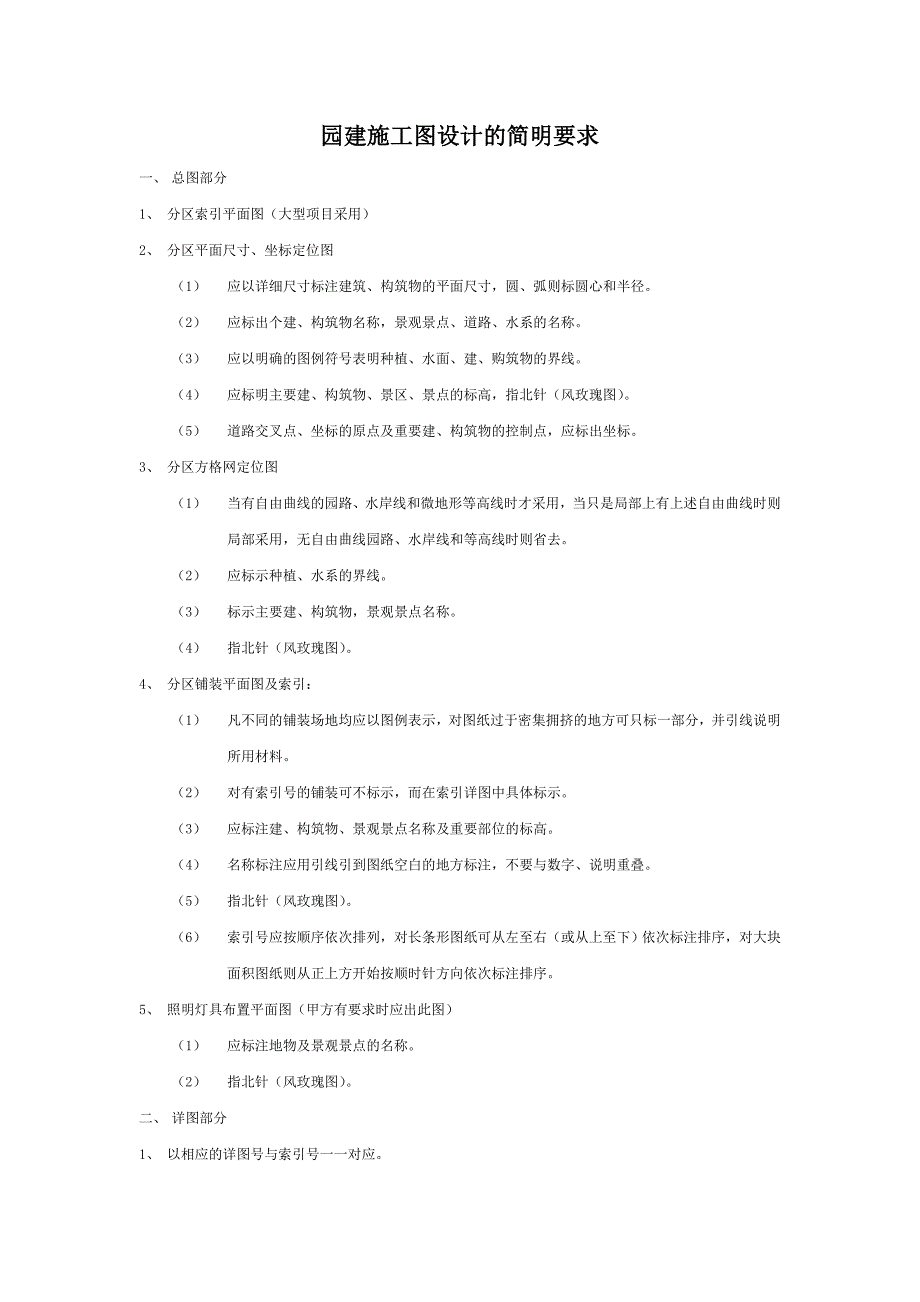

园建施工图设计的简明要求一、 总图部分 1、 分区索引平面图（大型项目采用）2、 分区平面尺寸、坐标定位图（1） 应以详细尺寸标注建筑、构筑物的平面尺寸，圆、弧则标圆心和半径2） 应标出个建、构筑物名称，景观景点、道路、水系的名称3） 应以明确的图例符号表明种植、水面、建、购筑物的界线4） 应标明主要建、构筑物、景区、景点的标高，指北针（风玫瑰图）5） 道路交叉点、坐标的原点及重要建、构筑物的控制点，应标出坐标3、 分区方格网定位图（1） 当有自由曲线的园路、水岸线和微地形等高线时才采用，当只是局部上有上述自由曲线时则局部采用，无自由曲线园路、水岸线和等高线时则省去2） 应标示种植、水系的界线3） 标示主要建、构筑物，景观景点名称4） 指北针（风玫瑰图）4、 分区铺装平面图及索引：（1） 凡不同的铺装场地均应以图例表示，对图纸过于密集拥挤的地方可只标一部分，并引线说明所用材料2） 对有索引号的铺装可不标示，而在索引详图中具体标示3） 应标注建、构筑物、景观景点名称及重要部位的标高4） 名称标注应用引线引到图纸空白的地方标注，不要与数字、说明重叠5） 指北针（风玫瑰图）6） 索引号应按顺序依次排列，对长条形图纸可从左至右（或从上至下）依次标注排序，对大块面积图纸则从正上方开始按顺时针方向依次标注排序。
5、 照明灯具布置平面图（甲方有要求时应出此图）（1） 应标注地物及景观景点的名称2） 指北针（风玫瑰图）二、 详图部分 1、 以相应的详图号与索引号一一对应2、 以适当的比例画出详图平面、剖面或节点图，标以详细尺寸标注所用各种材料层次的厚度、宽度尺寸、总尺寸3、 以简要的文字按图所用材料层次标注用量比例、厚度、标号说明4、 绘图的线条、图例、符号应按标准规定选择，图形要清晰，有层次感，并且注意尽可能美观5、 适当标注标高，以明确与周边地物或其他构造的关系6、 建、构筑物通常应有平、立面图和剖面图，三者配合从不同的角度表达建、构筑物的尺寸、层次和材料做法，必要时另绘详图，进一步交待各种做法具体层次关系1） 立面图以主立面为主，其他立面相同时可省去，不同立面则应画出2） 剖面图应选择较复杂位置剖切，尽可能以最少的图传达最多的设计信息3） 平面图应根据墙、柱位置应设轴号，横向①②③……，纵向ABC……（4） 平、立、剖面图应有三道尺寸线，第一道线标明细部，第二道线标明轴线、楼层尺寸，第三道线标明总尺寸，对简单工程可省去第二道线，只标二道尺寸线5） 尺寸界线画到要标注的具体图形外2毫米的地方，尺寸线应就近标注。
6） 竖向上还应标注标高：应标注室内外地坪，窗台、窗顶、檐口、屋顶或某些特殊位置的标高7） 底层平面图应标示地面铺装，家具位置8） 立面图标注明部分外装饰材料及简要做法说明9） 屋面剖面应标明做法层次、厚度、用量比例等7、 文字说明用45°或60°引线引出，并在引线后（水平5mm）注写说明文字（仿宋字）内容同一图内引线角度应一致，以求同一美观8、 竖向设计平面图见设计深度要求有关部分园林工程设计文件深度（三）施工图设计在初步设计或扩初设计批准后，进行施工图设计施工图设计包括施工图、文字说明和预算施工图尺寸单位为mm，高程单位为米（要写道小数点后两位）施工图设计可分为道路、广场、山石、水池、驳岸、建筑、土方、各种地下或架空线和种植的施工设计并能据以编制施工图预算，安排材料、设备订货和非标准设备的制作，进行施工和安装以及进行施工验收1、 施工总平面图（1） 应以详细尺寸或坐标标明各类园林植物的种植位置、建筑物、地下管线位置、外轮廓及名称2） 施工总平面图中要注明基点、基线基点要同时标明标高3） 当工程项目面积太大时，可分区绘制区域施工总平面，并标示本区域在总平面中的位置4） 为了减少误差，整形式平面要注明轴线与现状的关系；自然式道路，山丘种植要以方格网为控制依据。
5） 注明道路、广场、承台、建筑物、河湖水面、地下水沟上皮、山丘、绿地和古树根部的标高，他们的衔接部分亦要作相应的标注6） 根据本公司的情况和图纸范围的大小，施工总平面图可分解为：① 平面分区索引② 分区平面尺寸（坐标）定位图a. 应标注景观景点、道路、水景的名称和重要的景观景点的标高b. 应以符号标明种植，水系得分界线c. 应以详细尺寸标示建、构筑物及铺装的详细尺寸，圆弧则以半径标示③ 分区铺装平面图及索引图：a. 应以不同的图形符号表示各种铺装的示意图，当图面拥挤时可只表示一部分，有索引号的部分科在索引图中表示b. 标注个部分的名称，及重要部位标高④ 分区平面网格定位图（有自由曲线的道路或水岸线、等高线时），地物名称应标示⑤ 灯具布置平面图:地物及重要景观景点的名称7） 图的比例尺为：1：100-1：5008） 指北针（风玫瑰图）2、 竖向施工图（1） 平面图① 现状与原地形标高② 设计等高线，等高距为0.25米-0.5米③ 土山山顶标高④ 室内标高采用绝对标高⑤ 水体驳岸、岸顶、岸底标高⑥ 池底高程用等高线表示，水面要标出最低、最高及常水位⑦ 建筑室内外标高，建筑出入口与室外标高。
⑧ 道路、交叉点坡度起终出标高、纵坡坡度与坡长，横坡坡向、坡度，人行道可简化⑨ 绿地高程用等高线表示，画出排水方向、雨水口位置，等高线高程应标注准确⑩ 图的比例尺为1：100-1：500必要时增加土方调配图，方格为2米*2米-10米*10米，注明各方格点原地面标高、设计标高、填挖高度，列出土方平衡表见下图）施工标高+0.120.62设计标高角点编号X1Y1(A1B1)20.72原地形标高指北针（风玫瑰图）2） 剖面图① 在重点地区、坡度变化复杂地段增加剖面图② 各关键部位标高③ 图的比例尺为1：20-1：503） 做法说明（有要求时）① 夯实程度② 土质分析③ 微地形处理④ 客土处理4） 预算（有要求时）3、 园路、广场施工（1） 平面图① 路面总宽度及细部尺寸② 放线用基点、基线、坐标③ 与周边建构筑物距离尺寸及对应标高④ 路面及广场高程、路面纵向坡度、路中标高、广场中心及四周标高、排水方向⑤ 雨水口位置，雨水口详图或注明标准图索引号⑥ 路面横向坡度⑦ 曲线园路线形标出转弯半径，自由曲线的园路、岸线则以方格网2米*2米-10米*10米定位⑧ 路面面层铺装⑨ 图的比例尺为1：20-1：100。
2） 剖面① 路面、广场纵横剖面上的标高② 路面结构：表层、基础做法③ 图的比例尺为1：20-1：50（3） 局部放大图① 重点结合部② 路面铺装4） 做法说明① 放线依据② 铺装缝线允许尺寸，以毫米为单位③ 路牙与路面结合部作法、路牙与陆地结合部高程作法④ 异型铺装块与道牙衔接处理⑤ 正方形铺装块折点、转弯处作法5） 预算（有要求时）4、 假山施工图（1） 平面图① 山石平面位置、尺寸② 山峰、制高点、山谷、山洞的平面位置、尺寸及各处高程③ 山石附近地形及构筑物、山石的距离尺寸④ 植物其它设施的位置、尺寸⑤ 图的比例尺为1：20-1：502） 剖面图① 山石各山峰的控制高程② 山石基础结构③ 管线位置、管径④ 植物种植池的做法、尺寸、位置3） 立面或透视图① 山石层次、配置形式② 山石大小与形状③ 与植物及其它设备的关系4） 做法说明① 堆石手法② 接缝处理③ 山石纹理④ 山石形状、大小、纹理、色泽的选择原则⑤ 山石用量控制5） 预算（有要求时）5、 水池施工图（1） 平面图① 放线依据② 与周围环境、建构筑物的距离尺寸③ 自然式水池轮廓可用方格网控制，方格网2米*2米-10米*10米。
④ 周围地形标高、池岸岸顶标高、岸底标高⑤ 池底转折点、池底中心、池底标高、排水方向⑥ 进水口、排水口、溢水口的位置、标高⑦ 泵房、泵坑的位置、尺寸、标高2） 剖面图① 池岸、池底进出水口高程② 池岸结构、层次及防水层、基础做法③ 池岸与山石、绿地、树木结合部做法④ 池底种植水生植物作法3） 各单项土建工程详图① 泵房② 泵坑③ 给排水、电气管线4） 配电装置① 控制室6、 绿化施工图（1） 平面图① 在图上应按实际距离尺寸标注出各种园林植物品种、数量、规格： φ：胸径，H：高度，W：冠幅② 标明与周围固定建构筑物距离的尺寸③ 施工放线依据（施工放线坐标原点的坐标、标高）④ 自然式种植可以用方格网控制距离和位置，方格网用2米*2米-10米*10米，方格网尽量与测量图的方格网在方向上一致⑤ 现状保留树种，如属于古树名木，则要单独注明⑥ 图的比例尺为1：100-1:200，指北针（风玫瑰图）⑦ 等高线及高程2） 立面、剖面图① 在竖向上标明各园林植物之间的关系、园林植物与周围环境及地上下管线设施之间的关系② 标明施工时准备选用的园林植物的高度、体型③ 标明与山石的关系④ 图的比例尺为1：20-1：50。
3） 局部放大图① 重点树丛、各树种关系、古树名木周围处理和覆层混交林种植详细尺寸② 花坛的铺装细部③ 与山石的关系4） 作法说明① 放线依据② 与各市政设施、管线管理单位配合情况的交代③ 选用苗木的要求（品种、养护措施）④ 栽植地区客土层的处理，客土或栽植土的土质要求⑤ 施肥要求⑥ 苗木供应规格发生变动的处理⑦ 重点地区采用大规格苗木采取号苗措施、苗木的编号与现场定位的方法⑧ 非植树季节的施工要求5） 苗木表① 种类或品种② 规格、胸径以厘米为单位，写到小数点后一位；冠径、高度以米为单位，写到小数点后一位，或给出一个要求规格上下限③ 观花类标明花色④ 数量6） 预算（有要求时） 根据有关主管部门批准的定额，按实际工程量计算，内容包括：① 基本费② 不可预见费③ 各种管理费、附加费④ 设计费。
