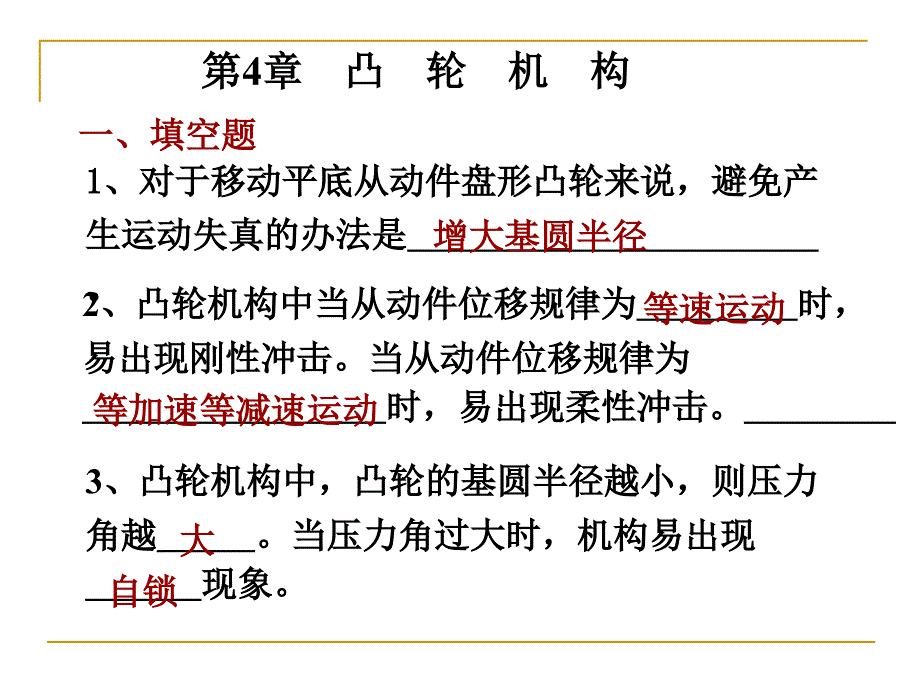

一、填空题 1、对于移动平底从动件盘形凸轮来说,避免产 生运动失真的办法是 增大基圆半径2、凸轮机构中当从动件位移规律为 时, 易出现刚性冲击当从动件位移规律为时,易出现柔性冲击 等速运动3、凸轮机构中,凸轮的基圆半径越小,则压力 角越 当压力角过大时,机构易出现现象 等加速等减速运动自锁第4章 凸 轮 机 构大4、平底从动件凸轮机构的缺点是 平底不能与凹陷的凸轮轮廓接触5、凸轮机构从动件的常用运动规律有、 、 、、 等速运动6、凸轮机构按从动件的形状可分为、 、 尖端从动件7、凸轮机构按凸轮的形状可分为 、、 。

简谐运动等加速等减速运动 五次多项式运动摆线运动滚子从动件平底从动件盘形凸轮 移动凸轮圆柱凸轮二、判断题1、凸轮机构中,凸轮的基圆半径越小,则压力 角越大,机构的传动效率就越低2、为了保证凸轮机构的从动件不出现运动失真 现象,设计时应使从动件的滚子半径小于理论 轮郭外凸部分的最小曲率半径4、凸轮从动件回程的许用压力角可以小于工作行 程的许用压力角3、凸轮机构中当从动件位移规律为等加速等减速 运动时,易出现刚性冲击YYNN三、问答题1、在设计凸轮机构时,为什么不能将基圆半径 选得过小?2、简述三种凸轮机构从动件的常用运动规律, 它们各有什么特点?各适用什么场合?4、设计滚子从动件盘形凸轮廓线时,若发现工作 廓线有变尖现象时,则在尺寸参数上采取什么措 施?3、以移动从动件盘形凸轮为例,简述凸轮轮廓曲 线电算法设计的主要步骤四、作业详解4-1 在设计凸轮机构时,为什么不能将基圆半 径选得过小﹖ 答:凸轮基圆太小压力角增大4-2 设计滚子从动件盘形凸轮廓线时,若发现工 作廓线有变尖现象时,则在尺寸参数上应采取 什么措施? 答:一是减小滚子半径,二是加大基圆半径传动性能变差,甚到发生自锁4-3 设计一偏置直动滚子从动件盘形凸轮机构,凸轮转向及从动件初始位 置如图所示。

已知偏距e=10mm,基 圆半径r0=40mm,滚子半径 rT=10mm从动件运动规律如下: Φ=150°,Φs=30°,Φ′=120°, Φs′=60°,从动件推程以简谐运动规 律上升,行程h=20mm;回程以等加速等减速运动规律返回原处试绘制 从动件位移线图及凸轮轮廓曲线 转角 位移 运动规律 回程 远休 推程 近休 150° 30° 120° 60° 简谐运动 等加速等 减速运动 等减速段 等加速段 解: 把巳知参数和计算方法列表 0 0 列出计算结果 推 程: φ0°15°30°45°60°75°s00.491.914.126.9110φ90°105°120°135°150°s13.0915.8818.0919.5120等减速段等加速段0°15°30°45°60°75°90°105°120°s2019.3817.514.36105.642.50.620回 程: 作图步骤: 1、根据计算数据画出位移线图2、画出基圆和偏距圆,画出推杆的初始位置3、推程:将推程运动角等分,在基圆上画出各等 分点,过等分点作偏距圆的切线即推杆在反转 过程中所占据的各个位置根据位移线图,直接 在偏距圆的各条切线上由基圆开始向外量取位移 距离,得出各点,并将各点连成光滑曲线。

4、远休:画圆弧5、回程:将回程运动角等分,在基圆上画出各 等分点,过等分点作偏距圆的切线根据位移线 图,直接在偏距圆的各条切线上由基圆开始向外 量取位移距离,得出各点,并将各点连成光滑曲 线6、近休:画圆弧7、上述所作光滑曲线为理论廓线,以理论廓线 上的各点为圆心,以滚子半径rT为半径,作一系 列滚子圆,再作此圆的内包络线,即为凸轮的实 际廓线。
