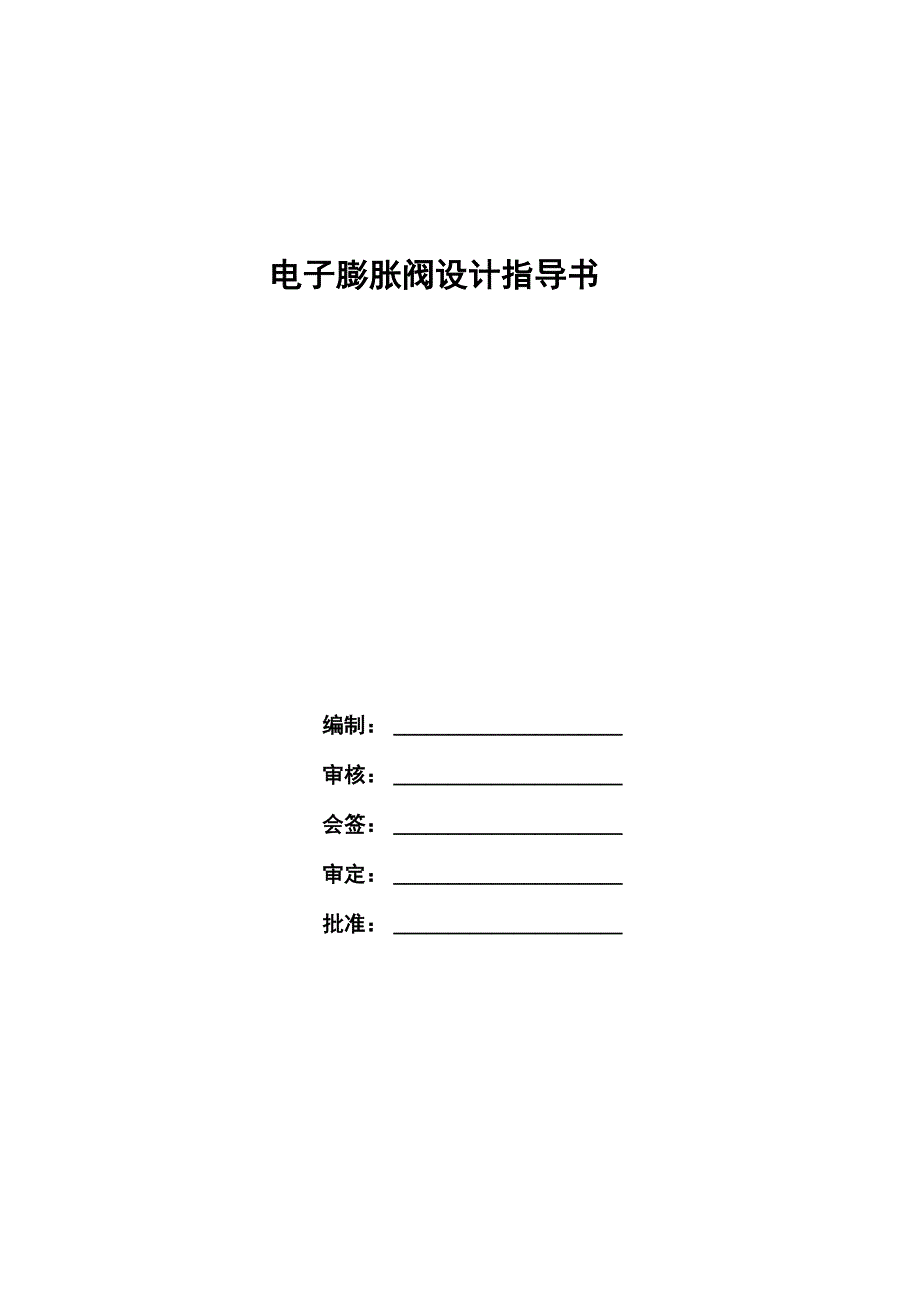

电子膨胀阀设计指导书编制： 审核： 会签： 审定： 批准： 一、总述 第3页1、 用途 …………………………………………………………………第 3页2、 参考资料及参考标准 ………………………………………………第 3页二、设计步骤 第3页1、 基本原理及性能指标 第3页2、 产品选型 ……………………………………………………………第 4页3、电子膨胀阀设计、安装注意事项第13页第16页第 17 页三、设计雷 附：电子膨胀阀的故障分析一、 总述1、用途这份电子膨胀阀设计指导书，涉及到所有电子膨胀阀的分类、电子膨胀阀的选型、使用 设计标准、使用安装工艺及检验标准，在使用过程中出现的问题，可以保证今后在电子膨胀 阀的设计过程中起到指导作用，保证系统的可靠性2、参考资料及标准2.1参考资料1）、目前电子膨胀阀供应商提供的相关技术资料；2）、与电子膨胀阀供应商进行的技术交流资料；3）、多年的电子膨胀阀使用过程中积累的经验及问题剖析；2.2 参考标准企业标准：电子膨胀阀行业标准：JB/T10386-2002家用和类似用途空调电子膨胀阀JB/T10212-2000制冷空调用直动式电子膨胀阀性能标准：GB/T 18837-2002多联式空调（热泵）机组GB 4706.1 - 1998家用和类似用途电器的安全 第—部通用要求GB 4706.32 - 2004家用和类似用途电器的安全 热泵、空调器和除 湿机的特殊要求二、 设计步骤1、电子膨胀阀基本原理及性能指标1.1电子膨胀阀基本原理（图示）电子膨胀阀根据电机的驱动方式分为减速型电子膨胀阀和直动型电子膨胀阀两大类。
减速型电子膨胀阀，电子膨胀阀线圈和阀体为一体，当脉冲电机通过减速齿轮组传递动 力，与波纹管一起对阀针升程进行调节由于齿轮的减速作用，大大增加了输出转矩，使得 较小的电磁力获得足够大的输出力矩它的全开脉冲数为2000脉冲，调节极为精确直动型电子膨胀阀，电子膨胀阀线圈和阀体分离，当控制电路的脉冲电压按一定的逻辑 顺序输入到电子膨胀阀电机各相线圈上时，电机转子受磁力矩作用产生旋转运动，通过减速 齿轮组传递动力，并通过传递机构，带动阀针作直线移动，改变阀口开启大小，从而实现自 动调节工质流量，使制冷系统保持最佳状态它的全开脉冲数为500脉冲，调节精确直动型电子膨胀阀由PM型步进电机线圈1和带有磁性转子2的阀体部件3组成，转子 部件 4封闭在阀体外罩 5电子控制器控制步进电机转子的旋转,通过螺纹的传动,带动阀针6 作轴向移动,从而调节阀口的通流面积,调节制冷剂的流量2--.2--.5-4—~6- — —阀口-i4-1.2电子膨胀阀性能指标气密性4.2MPa适用冷媒R22、 R407C、 R410A开阀脉冲32±20适用环境温度-30C〜60C湿度在95%以下适用液体冷媒温 度-30~ 70C使用压力0 ~ 4.15 Mpa阀体使用方向±90度以，建议保持阀体垂直向上空气流量流量曲线的形状和数值，具体按双方的协议规定阀口泄漏阀口径W2.4mm 为 600mL/min 以下；阀 口径〉2.4mm 为 1000 mL/min 以下最大动作压力差3.43MPa ；反向开阀压力差1.47 MPa ；绝缘电阻100MQ以上电气强度能承受AC600V, 1s或AC500V, 1min的电气强度试验，无击穿和闪络现象；驱动电压DC12V±10%励磁速度30~90PPS2、产品选型2.1 规格选型• 直动型电子膨胀阀（一般规格）型号（口径）0.1MPa 空气流量（实际要 参照电子膨胀阀规格书） （L/min）脉冲频率 （实际要参照电子 膨胀阀规格书） （PPS）公称容量（需要实际 匹配实验验证） （KW）250 脉冲500 脉冲DPF1.312±5>1530~901.2~2.4DPF1.623±5>3030~902.0~3.6DPF1.825±5>3530~902.5~5.0DPF2.237±10>6030~905.0~7.1DPF2.450±10>8030~907.1~12.5DPF2.669±13>8930~908.0〜13.5DPF2.879±15>10030~909.0〜15.0DPF3.083±10>11230~9012.5~16.8DPF3.2115±10>15030~9016.8~21.6•减速型电子膨胀阀（R22系列）型号0.98MPa空气流量（实际要参照电子膨胀阀规格书） （L/min）公称容量（需要实 际匹配实验验证）R22（KW）720 脉冲1000 脉冲1440 脉冲2000 脉冲EDM-0.5YH22±232±31.76EDM-1.0YH48±586±93.52EDM-1.5YH71±7132±135.28EDM-2.0YH95±10181±187.03EDM-2.5YH85±9147±158.79EDM-3.0YH101±10182±1810.6VZ'Z爭盃茎礬few叛瞬勇盃丰皆』zz113zeeZtz+Z9tz83+9339 人 OV-IAICE971ZLZ88+0888l+tz8l9 人 O&IAICEI'tzlLQZ6乙代6乙tzl+3tzlEW9-IAICE9018'9l立刊比ll+tzll9 人09-IAICE6Z'838161+0616+869 人Olz-IAICE80Z葩6tzi+zeiZ+Z99 人 OZ-IAICE83'916901+3019+099 人 GT-IAICE398Otz't?Z+99e+ee9 人01-IAICE9ZI0618+633+919 人 90-IAICE艸00怖删ooz（MM）乙羽（imt适2i弘姿 菲査《t）vw^(MM) VOTfrd VWKtk^f OOM(uiui/q) (举觀垢)■舉—石edl/\IF0（皈婪伙H诩）MW^rWiSW •3'9889+8891/8+988H 人 OV-IAICH1'8339+61983+083HAO&IAICH11398+09803+003HAO O-IAICH9ZI18+318Zl+691HAO G-IAICHI'tzl93+9tz3tzl+981HAO Iz-IAICH电压式样5_制造月制造年制造日34 青橙产品型号: 制造日期塑体端子制式：极 端子型号：工三'-匸（红色red） 针型号：、三—U_T3 一白黄 茶 蓝(COM)相号引线颜色励磁方式1£3f56'7呂白ONONOFFOKOFFOKOFFON黄OHt?.VONONOFFOFFOFFOF/'橙OFFOFFoyONc?yOFFOFF04蓝011OFFOFFOKOFFt?ArON动作顺序:6432.2.2 电子膨胀阀阀体制造日期：制造工厂冷媒制冷能力R2216.0(KW)R407C16.3(KW)R410A19.3(KW)制冷能力（500P时）冷凝温度：38°C 蒸发温度：5°C过冷度：0°C 过热度：0°C38.334/罐体SUS3/盖子SUS2/阀体C36041/接管C1220序号代 号名 称数量材 料单件总计备注总计2.3 电子膨胀阀在系统中使用电子膨胀阀主要应用于变频空调系统中，实现制冷剂流量的自动调节，最终使空调系统 根据负荷的变化达到最佳制冷、制热量，最精确的温度及节能效果目前电子膨胀阀被广泛应用在在变频一拖多空调系统当中，调节制冷剂的流量或降低压 缩机的排气温度等。
• 应用于一拖多系统室机进液管组上，在制冷运行过程中调节冷媒流量，起到节流 降压的作用；在制热运行过程中调节冷媒流量，保证制热效果一致性；T子膨胀过滤髀近.阀[X1毛如育毛询管室斯孟交换器气畑离亂丿• 应用于一拖多系统室外机高压液管组上，在制热运行过程中调节冷媒流量，起到节流降压的作用；I.+1-h> Ik IF过濟罄J L吒.液分肉器2羽细皆1〕池分离罄吒堀机室外热交喪孫毛如管• 应用于室外机高压液管和压缩机吸气侧间，在系统运行过程中调节冷媒流量，降低压缩机的排气温度；或应用在回热器管路中调节冷媒流量，降低冷凝压力提高系统效率；2.3.1 安装位置要求阀体垂直，线圈朝上，前后左右±90°2.3.2 电子膨胀阀配管设计要求• 在电子膨胀阀前后应使用100目以上的筛网；• 在管路设计时注意冷媒流动的方向（反向压力差过大时会将阀体顶开，造成阀体 泄露或产生异常声音），冷媒从高压流向低压为正向设计；• 一般电子膨胀阀的线圈部件应正立向上，垂直于管道，前后左右±90°；• 电子膨胀阀管组设计要注意系统的匹配，特别是室机匹配不合适会产生节流声；• 电子膨胀阀安装处应有一定的预留空间，特别是对于商用机机组暗藏，要便于维 修；• 应用于室机的电子膨胀阀，管组设计要注意管组和阀体会产生冷凝水，要注意安 装的位置是否在接水盘、是否进行保温处理；2.3.3 电子膨胀阀控制基本思路或原理• 应用于一拖多系统室机的电子膨胀阀控制原理山■VmVmW1J [四S网T工-[T匸-匸T二芒-]室外怂交撫器応躺机壬液分■廃辭| )过澹糯T ：.-： T匚T T :_- <制冷运行过程中，通过室机盘管传感器TC1与TC2的温度差进行过热度的调整。
根据系 统匹配结果和规格书合理设定电子膨胀阀调整过程中的最小脉冲、基准脉冲和最大脉冲通 过过热度的修正，进行电子膨胀阀开度的调整，在电子膨胀阀调整过程中可以根据室外机的 排气温度、系统压力等进行过热度的修正制热运行过程中，通。
