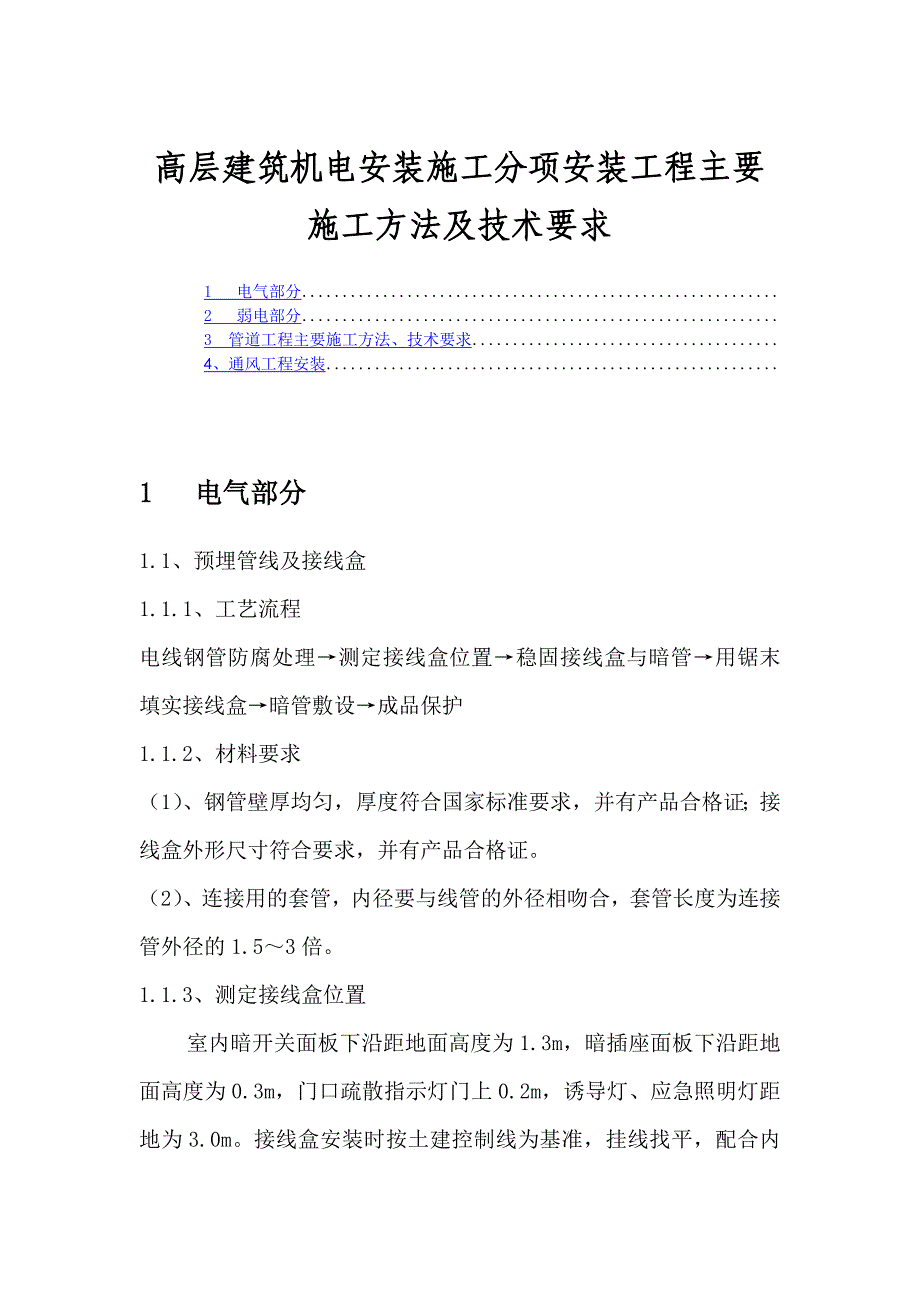

高层建筑机电安装施工分项安装工程主要施工方法及技术要求1 电气部分 2 弱电部分 3 管道工程主要施工方法、技术要求 4、通风工程安装 1 电气部分1.1、预埋管线及接线盒1.1.1、工艺流程电线钢管防腐处理→测定接线盒位置→稳固接线盒与暗管→用锯末填实接线盒→暗管敷设→成品保护1.1.2、材料要求（1）、钢管壁厚均匀，厚度符合国家标准要求，并有产品合格证；接线盒外形尺寸符合要求，并有产品合格证2）、连接用的套管，内径要与线管的外径相吻合，套管长度为连接管外径的1.5～3倍1.1.3、测定接线盒位置室内暗开关面板下沿距地面高度为1.3m，暗插座面板下沿距地面高度为0.3m，门口疏散指示灯门上0.2m，诱导灯、应急照明灯距地为3.0m接线盒安装时按土建控制线为基准，挂线找平，配合内装饰面层厚度，标出接线盒实际尺寸位置1.1.4、操作工艺（1）、钢管暗配A、钢管的内、外壁均作防腐处理，当埋设于砼内时，钢管外壁可不作防腐处理，直埋于垫层内的钢管外壁应涂两道沥青B、断管时使用钢锯进行，断口处要平整、光滑，毛刺清理干净，管内铁屑除净，严禁管口对口焊接，焊接时要求满焊，焊渣清理干净C、钢管进接线盒长度不大于5mm，其螺纹宜外露2～3丝。
钢管与接线盒处跨接线采用Æ6钢筋焊接，与钢管的搭接倍数不小于6d，与接线盒处采用多处点焊，焊接牢固D、接线盒开孔与管径相吻合，要一管一孔，不得开长孔铁制接线盒严禁用电、气焊开孔，并刷防锈漆，管口入接线盒采用锁母连接连接完后，用锯末将接线盒填实封严1.1.5、暗管敷设（1）、暗配的电线管路要沿最近的线路敷设，并应减少弯曲当有弯曲时，弯曲半径不应小于管径的6倍；当埋于地下或砼时，弯曲半径不应小于管径的10倍；埋入墙或砼内的管子，离表面的净距应不小于15mm2）、预埋接线盒凹进墙面过深的，预留管口的位置不准确的，应按要求进行修复3）、暗敷管路堵塞，应及时疏通修复，并将管口用管堵堵严1.1.6、成品保护（1）、现浇砼时，安排电工跟随值班，以免振捣时造成配管及接线盒位移，遇有管路损坏时，应及时修复2）、暗敷管路堵塞疏通时，剔凿不得过大、过深或过宽，应对钢筋结构保护好，不得损坏1.2、管内穿线1.2.1、工艺流程选择导线→穿钢丝→扫管→穿绝缘导线→导线连接→导线检查及绝缘摇测1.2.2、导线选择按图纸要求选择导线，相线、零线、保护线颜色应加以区分，且额定电压不低于500V1.2.3、穿钢丝采用1.2～2.0mm钢丝穿入电线管，并两端留有10～15cm的余量。
1.2.4、扫管将布条的两端固定在钢丝中来回拉动，将管器杂物清除干净；对穿不过钢丝的管子，严重的做剔凿处理1.2.5、穿绝缘导线把导线的一端与钢丝绑扎在一起穿线，穿出线后，线预留长度为箱盒周长的一半；不同回路、不同电压的导线，不能穿入同一根管内1.2.6、导线连接开关、插座盒内的导线接头采用压接，接头处搪锡，做两遍绝缘包扎，配电箱的连接，采用接线端子压接与螺丝压接两种方法1.2.7、导线检查及绝缘检测线路接、焊、包过程完好后，要进行自检，检查无误后，进行绝缘检测，绝缘电阻应不小于0.5MΩ1.3、开关、插座1.3.1、工艺流程接线盒清理→导线连接→安装面板→成品保护1.3.2、接线盒清理用铁丝刷子、包装布等将接线盒内残留的水泥污物清理干净1.3.3、导线连接单相两孔插座，面对插座的右极接相线，左极接零线，单相三孔接地线在上方，开关要控制相线1.3.4、安装面板开关、插座高度按设计要求施工，同一场所安装的开关、插座高度应一致，开关距门口15～20cm，同一房间内高度差不大于5mm安装完毕后，检查开关插座应不松动、盖板端正、紧贴墙面、操作灵活1.3.5、成品保护开关、插座安装后应采取保护措施，避免碰坏或丢失；安装开关、插座时，应注意保护墙面整洁。
1.4、灯具安装1.4.1、工艺流程灯具检查→灯具组装→灯具安装→通电试运行→成品保护1.4.2、灯具检查各种灯具的型号、规格必须符合设计要求和国家标准的规定，灯内配线严禁外露，灯具配件齐全，无机械损坏、变形、油漆剥落、灯罩破裂、灯箱歪斜等现象，所有灯具应有产品合格证及检测报告1.4.3、灯具组装在安装前先根据说明书上的参数，进行检查及试验灯的外壳不应变形，油漆无脱落现象，灯芯元件齐全（正常）按照灯具说明书，把所有灯具配件组装在一起1.4.4、灯具安装螺口灯头的接线相线应接在中心触芯的端子上，零线接在螺栓的端子上，灯头外壳不应有破损和漏电现象；灯具固定应牢固可靠，每个灯具固定用螺钉或螺栓不应小于2个1.4.5、通电试运行安装完毕后，通电运行检查灯具是否完好，能否使用1.4.6、成品保护灯具进入现场妥善保管，并要注意防潮，搬动时应轻拿轻放，以免碰坏表面的油漆及玻璃罩安装灯具时，不要碰坏建筑物的门窗及墙、地面1.5、配电箱（柜）安装（以下简称配电箱安装）1.5.1、工艺流程配电箱体安装→室内装饰完后穿线→配电箱盘安装→绝缘摇测→成品保护1.5.2、材料要求箱体必须有一定的机械强度，周边平整无损坏变形、油漆无脱落；箱内所装开关设备通断正常、操作灵活，导线应压接牢固、排列整齐；压线螺丝无滑丝现象，并有产品合格证及检测报告。
1.5.3、操作工艺（1）、配电箱体安装A、配电箱安装分两步进行：先将成品配电箱解体，分成箱体和箱盘两部分，统一编号（以备配套安装），第一步安装箱，第二步待穿完线后将箱盘安装完，并接好线B、按预留洞尺寸先将箱体高及水平尺寸找好，并根据图纸将配电箱型号核实无误后，再将预留的实际情况进行整理，使预埋管垂直进入箱内，管口入箱内不大于5mm，且管口平齐光滑，多根线管入箱时，间距要均匀，并用Æ6的钢筋与箱体相连，管口加装护线帽C、若配电箱上的敲落孔不合适时，需开孔时，要与入箱线管外径相吻合的专用开孔器开孔，严禁用电气焊开孔或开长孔D、安装配电箱体时要平整，箱口与墙面平齐，配电箱周围用水泥砂浆填实找平，使配电箱固定牢固E、配电箱的箱体高在50cm以下时，垂直允许偏差要小于1.5mm，箱体高在50cm以上时，垂直允许偏差要大于3mm2）、配电箱盘安装A、配电箱盘上配线排列整齐，并绑扎成束，盘面引出及引进的导线应留有适当余度以便于检修B、配电箱体及铁制盘与PE线可靠接地C、导线剥落处不应线芯过长，导线压头应牢固可靠，多股导线不应盘圈压接，应加装压线端子；压线孔用螺丝压接时，多股铜线应搪锡后再压接，不得减少导线股数。
D、配电箱盘上的进线应标明黄（A相）、绿（B相）、红（C相）、浅蓝（N零线）等颜色，黄绿色线为接地线，开关进线与出线线色应一致E、将配电箱安装完后清理干净，安装箱门（面罩），并调试开关，调试完好后将门锁好3）、绝缘摇测电气器具全部安装完后，在送电试运行前先进行摇测用500V量程500MΩ的兆欧表进行摇测，摇测项目包括相线与相线间、相线与零线间、相线与地线间、零线与地线间，两人进行摇测，绝缘电阻不小于0.5MΩ，同时做好记录，作为技术资料存档4）、质量标准A、配电箱安装应位置正确、部件齐全，箱体开孔合适、切口整齐，配电箱箱门紧贴墙面，零线经端子排连接，无绞接现象配电箱油漆完整，盘内外清洁，箱门开关灵活，回路编号齐全、清楚、准确，接线整齐，PE线安装牢固，漏电保护器灵活有效B、导线与器具连接要牢固紧密、不伤线芯；压板连接时，压紧无松动；螺栓连接时，在同一端子上导线不超过两根；防松垫圈等配件齐全5）、成品保护配电箱安装后应采取保护措施，避免碰坏或丢失箱内配件；安装配电箱时，应注意保护墙面整洁1.6、桥架安装1.6.1、工艺流程：固定支架→安装桥架→连接跨接线→放线、盖板1.6.2、电缆桥架垂直安装示意图如下：1.6.2、固定支架：根据图纸确定好安装位置，然后放线，根据放线确定支、吊架的位置，使支、吊架间距不大于2米。
1.6.3、安装桥架：根据图纸需要的规格、型号放置桥架，使桥架横平竖直，并用专用跨接片跨接，螺母朝外电缆桥架在穿过防火墙，电气竖井的墙及楼板时，应从防火隔板，防火堵料等材料作好密封隔离，见下页图1.6.4、连接跨接线，用不小于4mm2的黄绿多股铜线或编制铜线连接桥架，使整个桥架的接地连在一起，并用穿刺垫、弹簧垫压接牢固，保证压接美观大方1.6.5、放线盖板：在桥架内放置电线、电缆，桥架中电线应尽量减少接头，线两端应有标注，盖板用专用卡子卡牢1.7、TN-C-S接地保护系统1.7.1、电源进户处设总等电位箱，配电箱内PE接地端子与进户零线连接后，出配电箱后PE线与N线严格分开1.7.2、进出建筑物内所有正常情况下的不带电的金属外壳均须用-40X4镀锌扁钢与总等电位可靠联接1.7.3、电气线路中的工作零线不得作保护接地线用每户照明回路与插座回路分开敷设，插座回路均设漏电保护电流为30mA的漏电保护器本工程所有进出建筑物的给排水总管、强弱电进线管等金属管在MEB箱做总等电位联结1.8、防雷接地系统 1.1 防雷接地装置利用建筑物基础内的主钢筋作接地装置，基础主钢筋二根与基础底板钢筋二根焊接成网。
接地体和防雷引下线交接处采用φ12mm圆钢搭接焊通将接地体通过引下线焊接与屋面接闪装置连续焊接贯通 1.2 防雷引下线应随建筑主体施工，利用柱内四根φ16mm的对角主钢筋作引下线，与砼基础钢筋上下两排内外各一根焊接为一体，上部与避雷带（网）焊接，并由每根被利用作为防雷引下线的结构主筋上焊接引出一根－40×4的镀锌扁钢伸向室外以备敷设人工接地体，埋地扁钢距外墙皮1.5米，埋深0.8米；同时在距地0.5米处焊接引出防雷测试点将接地避雷带在女儿墙压顶上明装需配合女儿墙的施工埋设支架，支架位置要准确，高度要一致；支架水平间距1.0米（转角处0.3米）1.3 屋面上的水箱、金属爬梯、风机及突出屋面的金属构筑物、金属管道均就近与防雷引下线焊接1.4 各接地体系统交叉处应采用φ12mm的圆钢搭接焊通，双面焊接不小于钢筋的6倍,以保证电气贯通1.5 接地(接零)避雷带敷设，应平直牢固，固定间距均匀跨越建筑物变形缝时,需有补偿装置穿墙有保护层，油漆防腐平整焊接连接的焊缝应平整饱满无明显气孔、咬肉等缺陷，焊接长度扁钢为宽度的2倍且至少有三个棱边焊接，圆钢为直径的6倍且双面焊接，圆钢与扁钢连接时，其长度为圆钢直径的6倍。
所用紧固件，除地脚螺栓外，均应采用镀锌制品1.6 利用柱内主筋作防雷引下线时，每根柱内为四根大于φ12mm的主钢筋，在利用的主筋上做好标志，上下应一致，其焊接长度不少于主筋直径的6倍，焊好后必须清除焊皮焊缝应饱满，无明显气孔及咬肉等现象避雷带必须拉线安装，不得有弯曲现象，支持点必须保持在一个水平线上，间距均匀，焊接处必须先刷防锈漆保护，而后再刷银粉漆，所有防腐应均匀，无污染建筑物现象1.7 为防侧雷击，将三、六、九、十二层十二层以上各层及屋顶部圈梁内的两根主钢筋（大于φ16mm）焊接，绕建筑物成均压环，并将其与所有的引下线焊接，并将外墙上所有金属门窗、栏板及室外装饰金属构件等与均压环焊接凸出屋面所有金属物体均与避雷带焊接接地装置的接地电阻必须符合设计及施工验收规范要求接至电气设备器具和可拆卸的其他非带电金属部件接地(接零)的分支线，必须直接与接地干线相联接，严禁串联连接所有接地体的测试电阻值均要求不大于1欧姆1.9、 系统调试 调试前的检查a) 清除所有仪器。
