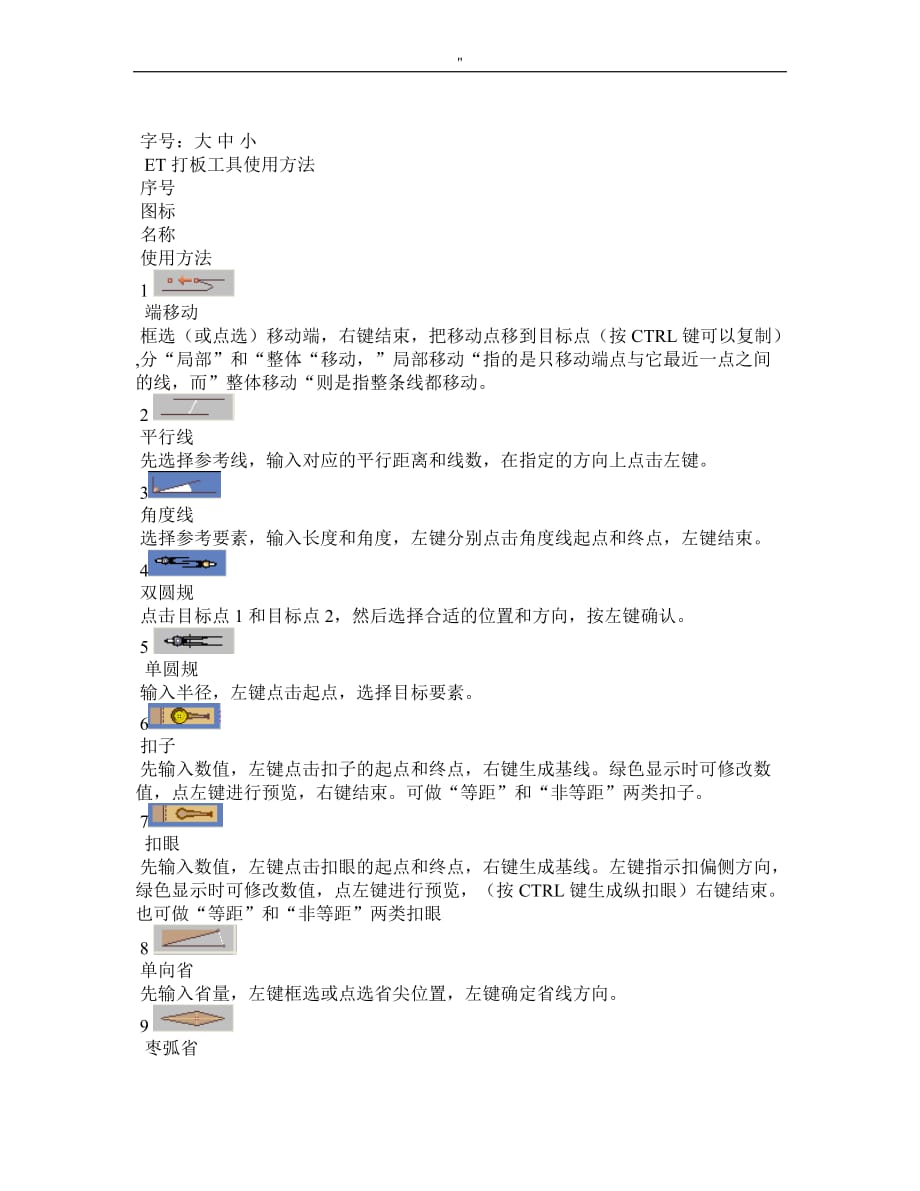

'' 字号：大 中 小 ET打板工具使用方法 序号 图标 名称 使用方法 1 端移动 框选（或点选）移动端，右键结束，把移动点移到目标点（按CTRL键可以复制）,分“局部”和“整体“移动，”局部移动“指的是只移动端点与它最近一点之间的线，而”整体移动“则是指整条线都移动 2 平行线 先选择参考线，输入对应的平行距离和线数，在指定的方向上点击左键 3 角度线 选择参考要素，输入长度和角度，左键分别点击角度线起点和终点，左键结束 4 双圆规 点击目标点1和目标点2，然后选择合适的位置和方向，按左键确认 5 单圆规 输入半径，左键点击起点，选择目标要素 6 扣子 先输入数值，左键点击扣子的起点和终点，右键生成基线绿色显示时可修改数值，点左键进行预览，右键结束可做“等距”和“非等距”两类扣子 7 扣眼 先输入数值，左键点击扣眼的起点和终点，右键生成基线左键指示扣偏侧方向，绿色显示时可修改数值，点左键进行预览，（按CTRL键生成纵扣眼）右键结束也可做“等距”和“非等距”两类扣眼 8 单向省 先输入省量，左键框选或点选省尖位置，左键确定省线方向 9 枣弧省 左键指示省的中心点，在对话框内输入所需数值。
按“确定”结束 10 省道 法向省：先输入省长和省量，按住左键拖动做出省中心线斜省：先输入省量，点选做省线，再点选省中心线 11 省折线 左键框选四条省线，移动鼠标选择省的倒向侧，也可自定义省深度，点左键确定 12 转省 选择所有参与转省要素，按右键结束，然后选择闭合前省线，再选择闭合后省线，最后选择新的省线，按右键结束若做等分转省，则在“等分数”框里输入数值即可） 13 接角圆顺 首选确定被圆顺要素是否需要合并，依次选择被圆顺要素，按右键结束要素选择，依次点选缝合要素的起点端，按右键结束；调整圆顺曲线，按右键结束曲线调整 14 点打断 左键点选要打断的线，左键点选 要打断的位置，可在点输入框中输入数值 15 要素打断 选择被打断要素，按右键结束（按SHIFT键可进行相互打断），左键点选打断要素即可 16 要素合并 先输入要素合并后的点数，选择合并要素，右键结束 17 要素属性设置 选择目标要素，按右键结束要素选择包括：辅助线，对称线，全切线，不对称，虚线，不输出，半切线，剪切线，清除，不推线，内环线） 18 形状对接及复制 选择对接要素，按右键结束选择，再指定对接前起点，指定对接前终点，指定对接后起点，指定对接后终点，按住CTRL可进行复制。
序号 图标 名称 使用方法 19 纸形剪开及复制 选择所有被剪开要素，按右键结束选择，选择剪开要素，按右键结束选择，在移动侧拖动鼠标到指定位置，按CTRL可以复制 20 刀口 普通刀口：先在长度或比例处输入数值，框选要素起点端，右键结束要素刀口：点选两要素，右键结束，如按CTRL可做反转要素刀口 21 袖对刀 依次选择前袖笼线，按右键结束选择；然后选择前袖山线，按右键结束；再选择后袖笼线，按右键结束选择；再选择后袖山线，按右键结束最后把需要的数值填入对应的对话框内即可 22 刀口修改及删除 框选被修改刀口，输入新的刀口参数，按右键结束修改若要删除刀口，先框选刀口，按DELETE键即可） 23 打孔 左键点选打孔的位置，可在点输入框中输入数值 24 裁片属性定义 在目标裁片中画出纱向两点位置（第2点为纱向箭头方向），按住SHIFT＋左键可定义二级纱向，按右键可修改纱向，按SHIFT＋右键可选删除二级纱线 25 缝边刷新 直接点击该工具，能把闭合图形变成裁片；如对净边进行修改，按该工具后，缝边会自动进行修改；可将要素线转为属于裁片的线 26 自动加缝边 选输入缝边宽，左键框选一个或多个完整裁片，右键结束。
27 修改缝边宽度 输入新的缝边宽，左键点选（或框选）要修改的净边，按右键结束 28 缝边角处理 延长角：点选单一要素，反转角：框选单一要素（按CTRL直线反转）；折叠角：框选成角的两条同片要素；直角：点选两条缝合要素；延长反转角：分别框选两条缝合要素；切角：先输入切量1和切量2的数值，按住SHIFT，分别框选两要素 29 删除缝边 选择目标裁片，按右键结束选择 30 缩水操作 先输入缩水量，左键框选或点选所需操作的裁片，按右键确认按SHIFT键进行单方向缩水） 31 自动生成朴 选择朴基础边，按右键结束选择然后选择放置位置，按左键放下 32 裁片拉伸 一次性框选参与操作的要素（左键可点选多余要素），右键结束在对话框中输入移动量，点上、下、左、右键移动，按确定 33 两枚袖 选择前袖山线，再选择后袖山线，把数值输入对话框，按确定 34 等分线 首先输入等分数，左键指示等分线起点，然后指示终点 35 任意文字 指定文字标定位置和标注方向，并输入标注文字 36 皮尺测量 左键选择测量要素的起点端，按F8键可关闭皮尺显示 37 要素长度测量 选择被测量要素（如果为多条，则作求长度求和），按右键结束选择。
序号 图标 名称 使用方法 38 两点测量 选择第一点，然后选择第二点即可 39 拼合检查 选择第一组目标要素，（CTRL＋右键：求和检查）右键结束然后选择第二组目标要素，右键结束选择 40 要素上两点测量 选择目标要素，指定第一点，然后指定第二点即可 41 角度测量 指定两条目标要素即可 42 变更颜色 选择目标要素，右键结束选择 43 直角连接 输入直角连接起点，然后输入连接终点，左键确定直角连接方向 44 固定等分割 先输入分割量和等分数，框选参与分割的要素，右键结束指示固定侧要素的起点端，指示展开侧要素的起点端，右键结束按CTRL键＋右键，可自动连接） 45 指定分割 先输入分割量，框选参与分割的要素，按右键结束点选固定侧要素，点选展开侧要素从静止端依次选择分割线，右键结束按CTRL键＋右键，可自动连接） 46 单边分割展开 先输入展开量，选择基线要素，按右键展开 47 多边分割展开 先输入分割量，框选参与展开的要素，按右键结束左键选择基线，左键选择分割线，按右键结束 48 半径圆 输入半径，左键点击圆心位置即可 49 切线\垂线 指定切线（或垂线）起点，指定切线圆或曲线，按SHIFT键可获得垂线。
50 圆角处理 选择参与圆角处理的两条要素，可拖动鼠标指示圆角半径大小，也可输入圆角半径 51 曲线圆角处理 选择参与圆角处理的两条要素可拖动鼠标获得理想的曲线连接 52 贴边 框选参与贴边操作的要素，右键结束按住左键拖动贴边线或直接输入贴边宽度 53 明线 先输入数值，左键点选参考线，左键点选明线方向 54 波浪线 左键点选基线的起点，然后点选终点，左键点选波浪线的位置（此点距基线的距离可决定波浪线的浪高） 55 衣褶 先输入褶量，左键框选参与做褶的要素，右键结束从固定侧开始依次点选褶线的上端，右键结束左键点选衣褶的倒向侧，绿色显示时可修改数值，点左键进行预览，右键结束 56 两点相似 点选或框选参考要素的起端，然后指定第一点与参考要素的参考点对应，再指定第二点，按住SHIFT键可以同时删除原要素序号 图标 名称 使用方法 57 局部调整 在一条或多条要素上指示调整要素的固定点，右键结束（右键位置要靠近调整侧的端点），在对话框中输入移动量，点上、下、左、右键移动，按确定 58 删除 选择被删除对象，按右键确认 59 平移 选择平移对象，按右键确认拖动或采用方向键平移目标对象到指定位置，按下CTRL可进行移动拷贝。
60 水平垂直补正 选择所有参与的要素，按右键结束选择选择补正参考要素，按SHIFT键为水平补正，否则为垂直补正 61 水平垂直镜像 选择镜像要素，按右键结束选择，作出镜像轴，按CTRL可进行复制 62 要素镜像 选择镜像要素，按右键结束选择，指定镜像轴要素，按CTRL可进行镜像复制 放码功能说明尺寸表： 《操作步骤》选尺寸表功能，输入放码部位名称及推放数值，确定《功能用途》不规则的放码，用尺寸表可以提高放码速度可以保存，变成公共尺寸表，供以后相似款式使用《注意事项》输入的放码档差是相对基码来计算的移动点规则：颜色：橙色《操作步骤》框选放码点，输入横纵放码量，确定按Shirt键可以多选点，按Ctrl键可以自定义放码方向《功能用途》主要放有水平和垂直量要求的放码点 《注意事项》可以借用尺寸表直接输入尺寸，也可以直接在弹出的框内输入数值 固定点规则：颜色：红色《操作步骤》框选放码点，确定《功能用途》用在水平和垂直量为0的放码点上。
《注意事项》主要用上的放码点，端点若不放，不用此工具也不会展开要素比例点：颜色：草绿色《操作步骤》框选放码点，点选该点所《功能用途》按放码点所基码的比例自动放出其他码不用输入数值《注意事项》不能放端点，必须是线上的点，线必须是整条的，不能断两点间比例点：颜色：雨白色《操作步骤》框选放码点，再框选两边的参考点《功能用途》按放码点所在两边的参考点的比例自动放出其他码不用输入数值《注意事项》不必是整条线，两参考点不用分先后框选两参考点至少有一点是放过码的要素距离点：颜色：粉蓝色《操作步骤》框选放码点，点选要素距离的起点方向，输入距离数值或尺寸，确定《功能用途》一般用在刀口位置放码《注意事项》不能放端点，线必须是整条的，不能是断线，放出的结果不会改变所的线型若距离通码为0，可以不用输入任何数值，软件会默认为0 方向移动点：颜色：黄色《操作步骤》框选放码点，点选参考线，点击要素垂直方向，输入要素长度与（垂直移动量一般不用输入），确定《功能用途》放线长的工具垂直方向不输数时，每个码是平行的或顺线延长的输入垂直移动量，可以调节每个放码点之间间距,而且不会改变线长的要求《注意事项》要素方向距离是整条线的长，若每码长度一样，要素方向内可以不输入任何数值，软件会默认为0，即通码。
距离平行点：颜色：灰蓝色《操作步骤》框选放码点，点选参考线，输入横向或纵向的偏移量，确定《功能用途》在保证参考线平行的情况下，放点的水平或垂直量比如放肩宽点，保证肩斜线平行《注意事项》水平和垂直框内不能同时输量，因为线平行的量是电脑自动算的，所以只需输入一个你要控制的距离的量方向交点：颜色：粉红色《操作步骤》框选放码点，点击要锁定的线。
