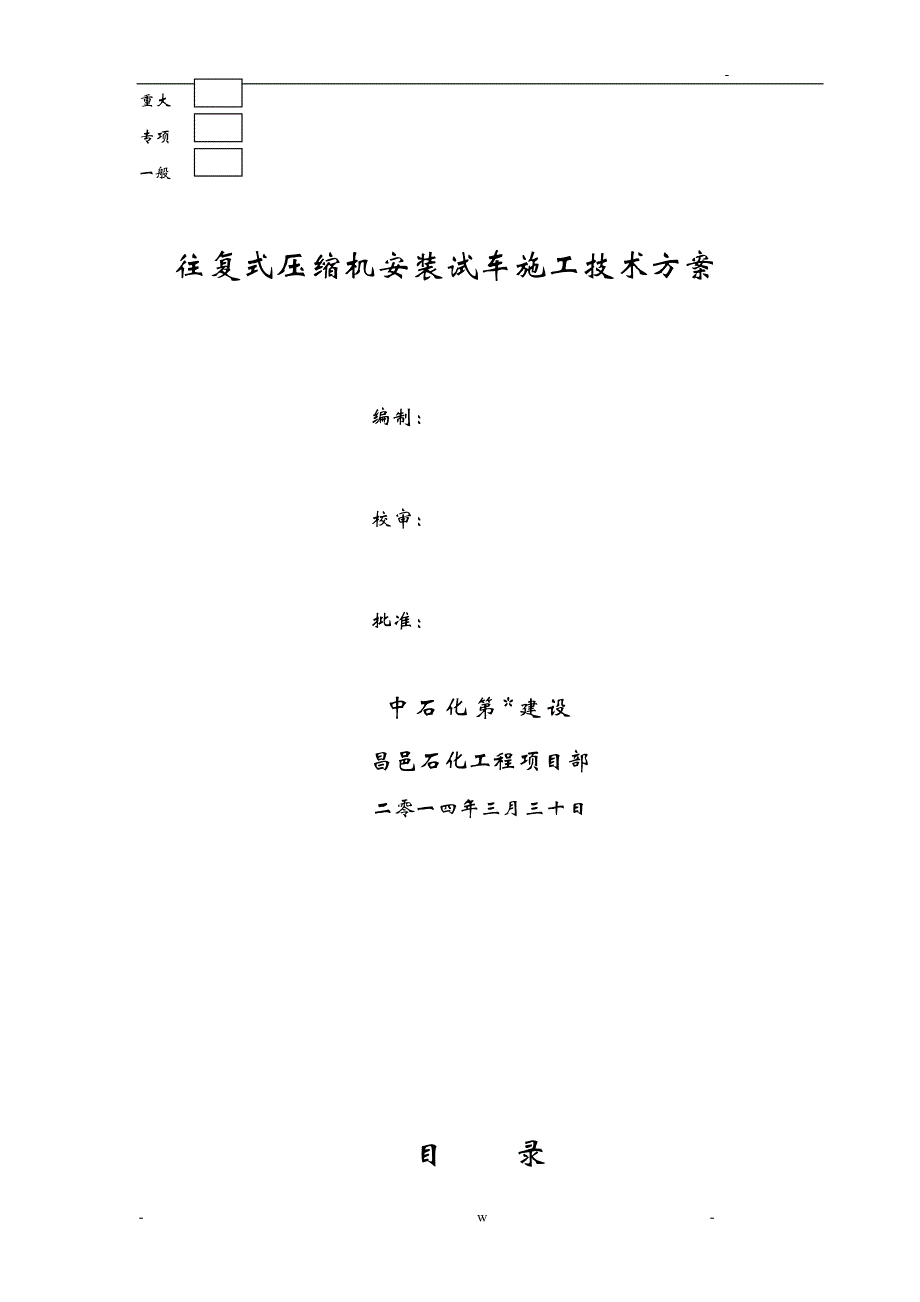

- - w - 重大 专项 一般 往复式压缩机安装试车施工技术方案 编制： 校审： 批准： 中石化第 *建设 昌邑石化工程项目部 二零一四年三月三十日 目 录 - - w - 第一章 概 况..........................................................................................................................3 项目概况............................................................................................................................ 3 压缩机简介 ...............................................................................................................................3 第二章 编制依据 ...................................................................................................................18 第三章 施工程序 ...................................................................................................................19 压缩机施工流程图 ...................................................................................................................19 第四章 安装前的施工准备 .....................................................................................................19 基础的调整..............................................................................................................................21 第五章 压缩机的吊装就位 .....................................................................................................21 机组吊装方案 ..........................................................................................................................21 第六章 压缩机的安装、找正与灌浆.......................................................................................22 第七章 附属管道与设备安装 .................................................................................................29 管支架的布置和安装 ...............................................................................................................30 管道的检查 .............................................................................................................................30 管道部的清洁 ..........................................................................................................................31 油系统的安装..........................................................................................................................34 设备本体管道安装工作和转动设备对中 ...................................................................................34 第八章 油管和辅助气管的酸洗..............................................................................................35 酸洗目的...............................................................................................................................35 酸洗程序.................................................................................................................................35 第九章 油冲洗及其它冲洗工作..............................................................................................36 油冲洗目的 .............................................................................................................................36 油冲洗的准备工作...................................................................................................................36 油冲洗程序 .............................................................................................................................37 油冲洗结果的标准...................................................................................................................38 油冲洗操作的后续工作............................................................................................................39 第十章 单机试运转 ...............................................................................................................40 试车程序.................................................................................................................................40 第十一章 质量、安全保证措施..............................................................................................48 机具设备、措施用料 ...............................................................................................................52 - - w - 第一章 概 况 1.1 项目概况 1.1本方案适用于****石化180万吨/年柴油加氢改质装置项目装置重整氢气压缩机 组(0214-K-101A/B )2台；新氢压缩机组（0255-C-102A/B）2台；解吸气压缩机组 （0214-K-301A/B）2台，共 6台压缩机组的安装。
1.2 压缩机简介 1.2.1 、0214-K-101A/B 压缩机： 型号 2D80-87.9/13.5-26 型重整氢气压缩机为 2 台二列一级、对称平衡式压缩机，气缸为无油润滑、水冷式双作用；布置方 式为双层布置压缩机；其整机结构简图可参看图 1 图 1 压缩机结构简图 - - w - 1.2.2 、0255-C-102A/B 压缩机：型号 4M80-45/23.5-103 型新氢压缩机为 2 台四列四缸两级压缩，对称平衡式 M 型压缩机，气缸为少油润滑双作用水冷 式布置方式为双层平面布置，旋转方向：从压缩机非驱动端，面向压缩机观 察，曲轴为逆时针旋转其整体结构简图可参看图 2 图图 2 2 压缩机布置简图压缩机布置简图 1.2.3 、0214-K-301A/B 压缩机：型号 MW-206/0.36 型解吸气压缩机为 M 型四 列四缸两级压缩对称平衡式往复活塞压缩机组，其布置上结合了四列对称平衡式压 缩机的动力特点，使各列活塞力和往复惯性力几乎相等，因而整机的动力平衡型较 好。
压缩机主机由机身、曲轴、连杆、十字头、中体、接筒、气缸、活塞、气阀、 填料等部分组成压缩机辅助装置包括各级进排气缓冲器、冷却器、分离器、盘车 装置等压缩机由同步电动机经摩擦连接直接驱动压缩机运动部件采用压制强制 润滑，润滑油由稀油站提供；各级气缸填料采用无油润滑主机安装在标高 3.4 米 的二楼上，各级冷却器、分离器等辅助设备及稀油站安装在楼下 1.3 压缩机的主要技术参数 - - 。
