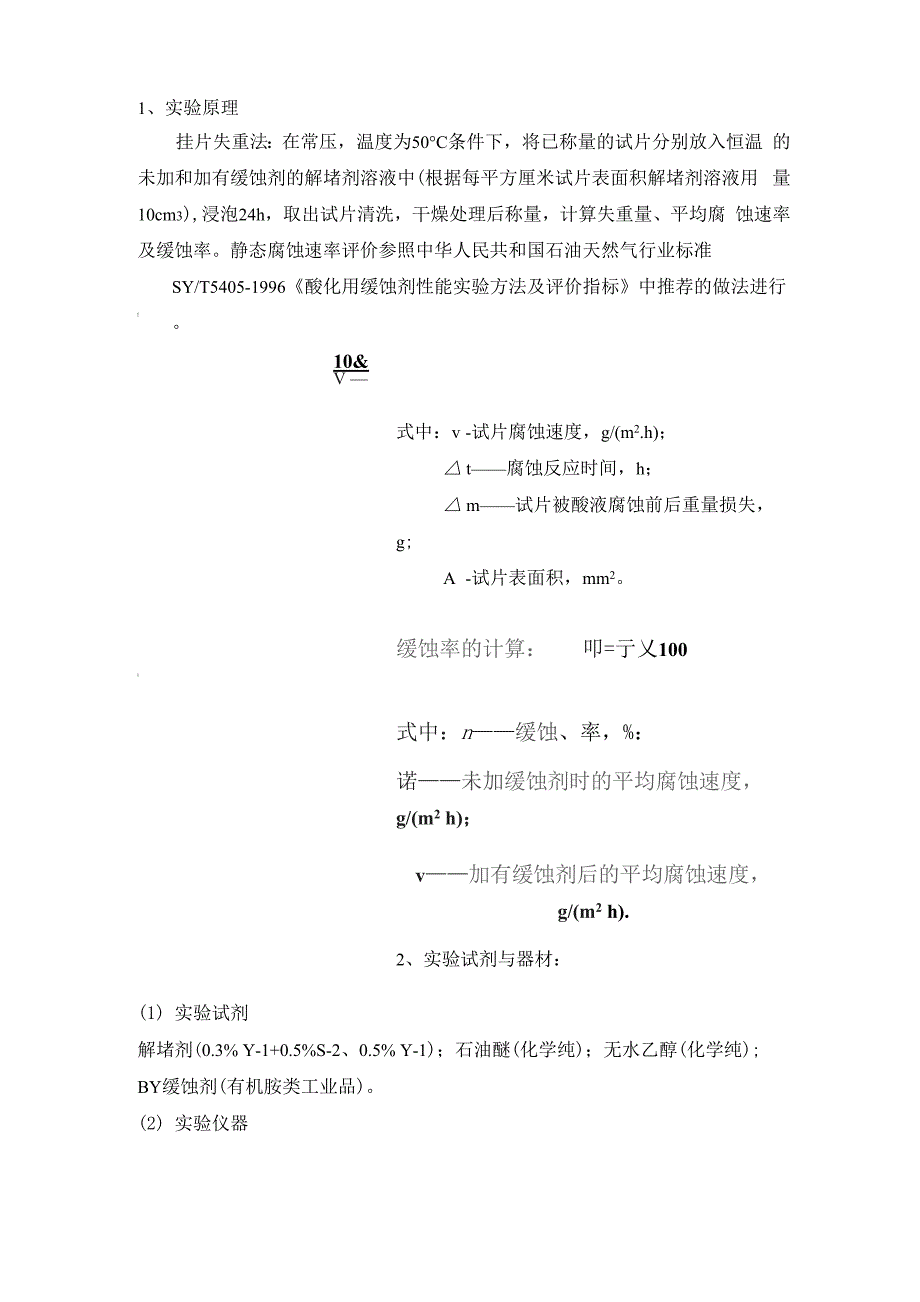

1、实验原理挂片失重法：在常压，温度为50°C条件下，将已称量的试片分别放入恒温 的未加和加有缓蚀剂的解堵剂溶液中(根据每平方厘米试片表面积解堵剂溶液用 量10cm3),浸泡24h，取出试片清洗，干燥处理后称量，计算失重量、平均腐 蚀速率及缓蚀率静态腐蚀速率评价参照中华人民共和国石油天然气行业标准 SY/T5405-1996《酸化用缓蚀剂性能实验方法及评价指标》中推荐的做法进行I10&V —式中：v 试片腐蚀速度，g/(m2.h)；△ t——腐蚀反应时间，h；△ m——试片被酸液腐蚀前后重量损失，g;A 试片表面积，mm2缓蚀率的计算： 叩=亍乂100I式中：n——缓蚀、率，%：诺——未加缓蚀剂时的平均腐蚀速度，g/(m2 h)；v——加有缓蚀剂后的平均腐蚀速度，g/(m2 h).2、实验试剂与器材：(1) 实验试剂解堵剂(0.3% Y-1+0.5%S-2、0.5% Y-1)；石油醚(化学纯)；无水乙醇(化学纯); BY缓蚀剂(有机胺类工业品)2) 实验仪器恒温烘箱；光电天平(精度为0.1mg)；游标卡尺(精度为0.02mm)；反应容器 (塑料瓶)3、实验过程评价用试片为标准N80钢片，含碳0.22%〜0.28%，硅^0.25%，锰0.30%〜0.60%， 铭 0.30%〜0.50%，钼 0.30%〜0.50%，竦 3.00%〜3.50%，钒 0.05%〜0.15%。
1)将试片用砂纸打磨，除去斑痕和毛刺，打磨全试片表面光亮无缺陷；用镊 子夹持，在石油醚中清洗除去表面的油状保护膜；在无水乙醇中浸泡约一分钟后 取出晾干，用滤纸包好放在干燥器中12min后用光电天平称量并作记录，再储 存于干燥器内待用2） 用游标卡尺测量试片尺寸，计算出该试片的表面积，并将试片编号3） 将已编号的瓶（2、4、6、8）分别称重，计算出解堵剂溶液的质量（每平 方厘米试片表面积解堵剂溶液用量为10cm3），然后按占解堵剂溶液质量0.5%计 算出所需的缓蚀剂，将BY缓蚀剂加入所确定的塑料瓶中4） 将试片相应地放入塑料瓶（1、2、3、4）内，然后将塑料瓶放入到45^的 恒温箱中反应24h5） 24h后，将试片立即取出，观察腐蚀状况并作详细记录，观察后将试片立 即用蒸馏水冲洗，再用软毛刷刷洗，并按照塑料瓶上的标记分别在试片上做相应 的标记最后用丙酮，无水乙醇逐步洗净，然后用冷风吹十，放在干燥器内干燥 20min后称量，精确至0.0001g表4一11缓蚀敏果实验数据BY缓蚀剂未加缓蚀剂W 0.50%BY缓曲剂解堵剂溶液0.5%Y-l0.3%Y-l-K).5%S-20.5% Y-l0.3%Y-l+0.5%S-2表而积（mm勺2801.32783.72796.92752.8实验前质量（g）37.810736.980138.100737.9869实验后质量（g）36.573435.369838.049137.8974失重（g）1.23731.61030.05160.0895腐蚀速度Cg/nrh）8.424.10.771.35缓蚀率（％）95.8294.4。
