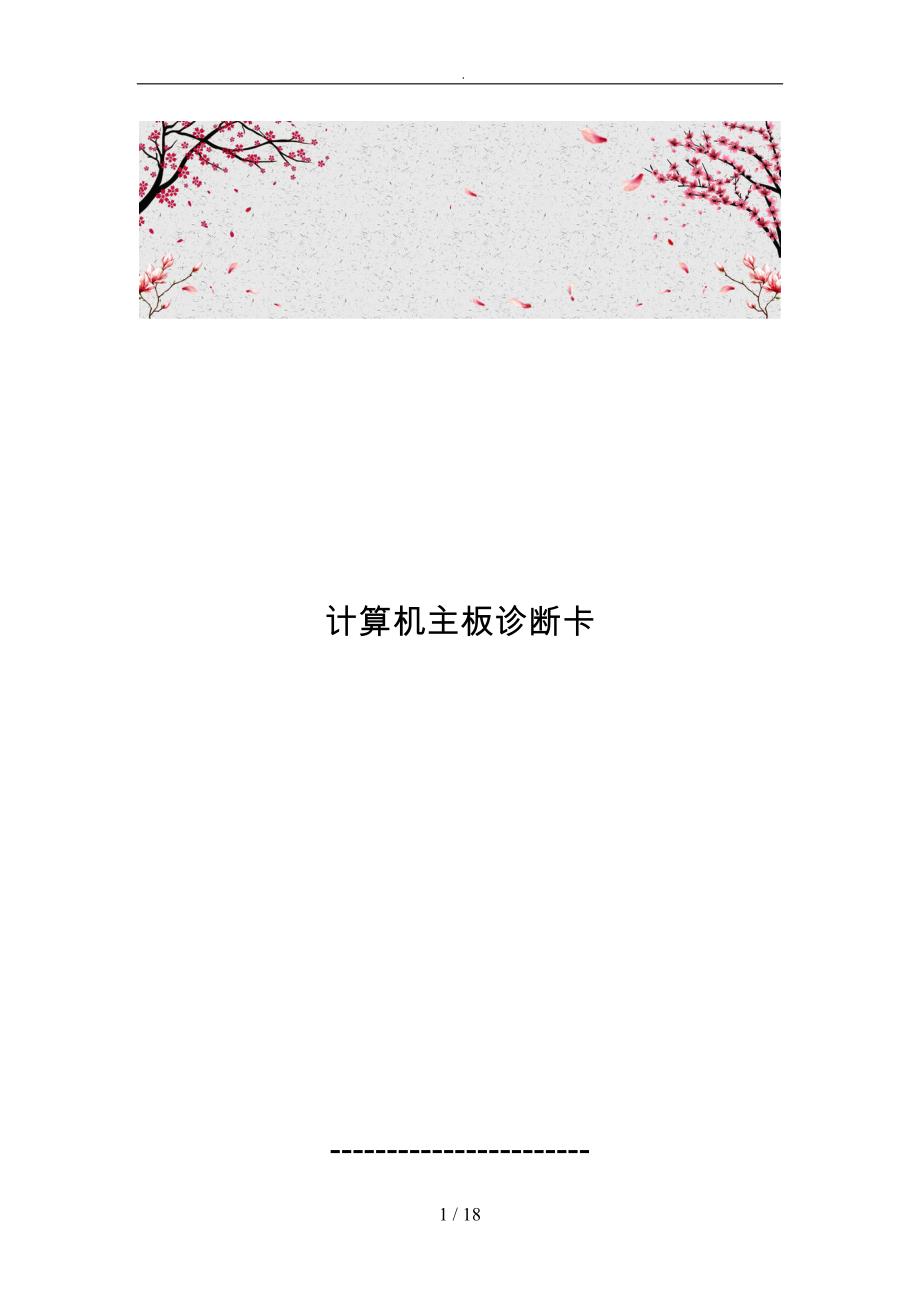

. 计算机主板诊断卡----------------------- -----------------------日期： / 主板诊断卡主板诊断卡也叫POST卡（Power On Self Test加电自检），其工作原理是利用主板中BIOS部程序的检测结果，通过主板诊断卡代码一一显示出来，结合诊断卡的代码含义速查表就能很快地知道电脑故障所在尤其在PC机不能引导操作系统、黑屏、喇叭不叫时，使用本卡更能体现其便利，事半功倍 主板上的BIOS在每次开机时，会对系统的电路、存储器、键盘、视频部分、硬盘、软驱等各个组件时行严格测试，并分析硬盘系统配置，对已配置的基本I/O设置进行初始化，一切正常后，再引导操作系统其显著特点是以是否出现光标为分界线，先对关键性部件进行测试，关键性部件发生故障强制机器转入停机，显示器无光标，则屏幕无任何反应然后，对非关键性部件进行测试如有故障机器也继续运行，同时显示器显示出错信息当机器出现故障当计算机出现关键性故障，屏幕上无显示时，很难判断计算机故障所在，此时可以将本卡插入扩充槽，根据卡上显示的代码，参照计算机所所属的BIOS种类，再通过主板诊断卡的代码含义速查表查出该代码所表示的故障原因和部位，就可清楚地知道故障所在。
主板诊断卡的功能很强大，报告错误的能力远远超过BIOS自身通过铃声报错的能力，既适合于电脑爱好者个人使用，也可以适合于主板维修行业 诊断卡也叫POST卡（Power On Self Test），其工作原理是利用主板中BIOS部程序的检测结果，通过代码一一显示出来，结合本书的代码含义速查表就能很快地知道电脑故障所在尤其在PC机不能引导操作系统、黑屏、喇叭不叫时，使用本卡更能体现其便利，使您事半功倍 诊断卡代码与所对应故障如下 代码 Award BIOS Ami BIOS Phoenix BIOS或Tandy 3000 BIOS 00 . 已显示系统的配置；即将控制INI19引导装入 . 01 处理器测试1，处理器状态核实,如果测试失败，循环是无限的 处理器寄存器的测试即将开始，不可屏蔽中断即将停用 CPU寄存器测试正在进行或者失败 02 确定诊断的类型（正常或者制造）如果键盘缓冲器含有数据就会失效 停用不可屏蔽中断；通过延迟开始 CMOS写入／读出正在进行或者失灵 03 清除8042键盘控制器，发出TESTKBRD命令（AAH） 通电延迟已完成 ROM BIOS检查部件正在进行或失灵。
04 使8042键盘控制器复位，核实TESTKBRD 键盘控制器软复位／通电测试 可编程间隔计时器的测试正在进行或失灵 05 如果不断重复制造测试1至5，可获得8042控制状态 已确定软复位／通电；即将启动ROM DMA初如准备正在进行或者失灵 06 使电路片作初始准备，停用视频、奇偶性、DMA电路片，以与清除DMA电路片，所有页面寄存器和CMOS停机字节 已启动ROM计算ROM BIOS检查总和，以与检查键盘缓冲器是否清除 DMA初始页面寄存器读／写测试正在进行或失灵 07 处理器测试2，核实CPU寄存器的工作 ROM BIOS检查总和正常，键盘缓冲器已清除，向键盘发出BAT（基本保证测试）命令 . 08 使CMOS计时器作初始准备，正常的更新计时器的循环 已向键盘发出BAT命令，即将写入BAT命令 RAM更新检验正在进行或Я椤? 09 EPROM检查总和且必须等于零才通过 核实键盘的基本保证测试，接着核实键盘命令字节 第一个64K RAM测试正在进行 0A 使视频接口作初始准备 发出键盘命令字节代码，即将写入命令字节数据 第一个64K RAM芯片或数据线失灵，移位。
0B 测试8254通道0 写入键盘控制器命令字节，即将发出引脚23和24的封锁／解锁命令 第一个64K RAM奇／偶逻辑失灵 0C 测试8254通道1 键盘控制器引脚23、24已封锁／解锁；已发出NOP命令 第一个64K RAN的地址线故障 0D 1、检查CPU速度是否与系统时钟相匹配2、检查控制芯片已编程值是否符合初设置3、视频通道测试，如果失败，则鸣喇叭 已处理NOP命令；接着测试CMOS停开寄存器 第一个64K RAM的奇偶性失灵 0E 测试CMOS停机字节 CMOS停开寄存器读／写测试；将计算CMOS检查总和 初始化输入／输出端口地址 0F 测试扩展的CMOS 已计算CMOS检查总和写入诊断字节；CMOS开始初始准备 . 10 测试DMA通道0 CMOS已作初始准备，CMOS状态寄存器即将为日期和时间作初始准备 第一个64K RAM第0位故障 11 测试DMA通道1 CMOS状态寄存器已作初始准备，即将停用DMA和中断控制器 第一个64DK RAM第1位故障 12 测试DMA页面寄存器 停用DMA控制器1以与中断控制器1和2；即将视频显示器并使端口B作初始准备。
第一个64DK RAM第2位故障 13 测试8741键盘控制器接口 视频显示器已停用，端口B已作初始准备；即将开始电路片初始化／存储器自动检测 第一个64DK RAM第3位故障 14 测试存储器更新触发电路 电路片初始化／存储器处自动检测结束；8254计时器测试即将开始 第一个64DK RAM第4位故障 15 测试开头64K的系统存储器 第2通道计时器测试了一半；8254第2通道计时器即将完成测试 第一个64DK RAM第5位故障 16 建立8259所用的中断矢量表 第2通道计时器测试结束；8254第1通道计时器即将完成测试 第一个64DK RAM第6位故障 17 调准视频输入／输出工作，若装有视频BIOS则启用 第1通道计时器测试结束；8254第0通道计时器即将完成测试 第一个64DK RAM第7位故障 18 测试视频存储器，如果安装选用的视频BIOS通过，由可绕过 第0通道计时器测试结束；即将开始更新存储器 第一个64DK RAM第8位故障 19 测试第1通道的中断控制器（8259）屏蔽位 已开始更新存储器，接着将完成存储器的更新 第一个64DK RAM第9位故障。
1A 测试第2通道的中断控制器（8259）屏蔽位 正在触发存储器更新线路，即将检查15微秒通／断时间 第一个64DK RAM第10位故障 1B 测试CMOS电池电平 完成存储器更新时间30微秒测试；即将开始基本的64K存储器测试 第一个64DK RAM第11位故障 1C 测试CMOS检查总和 . 第一个64DK RAM第12位故障 1D 调定CMOS配置 . 第一个64DK RAM第13位故障 1E 测定系统存储器的大小，并且把它和CMOS值比较 . 第一个64DK RAM第14位故障 1F 测试64K存储器至最高640K . 第一个64DK RAM第15位故障 20 测量固定的8259中断位 开始基本的64K存储器测试；即将测试地址线 从属DMA寄存器测试正在进行或失灵 21 维持不可屏蔽中断（NMI）位（奇偶性或输入／输出通道的检查） 通过地址线测试；即将触发奇偶性 主DMA寄存器测试正在进行或失灵 22 测试8259的中断功能 结束触发奇偶性；将开始串行数据读／写测试 主中断屏蔽寄存器测试正在进行或失灵 23 测试保护方式8086虚拟方式和8086页面方式。
基本的64K串行数据读／写测试正常；即将开始中断矢量初始化之前的任何调节 从属中断屏蔽存器测试正在进行或失灵 24 测定1MB以上的扩展存储器 矢量初始化之前的任何调节完成，即将开始中断矢量的初始准备 设置ES段地址寄存器注册表到存高端 25 测试除头一个64K之后的所有存储器 完成中断矢量初始准备；将为旋转式断续开始读出8042的输入／输出端口 装入中断矢量正在进行或失灵 26 测试保护方式的例外情况 读出8042的输入／输出端口；即将为旋转式断续开始使全局数据作初始准备 开启A20地址线；使之参入寻址 27 确定超高速缓冲存储器的控制或屏蔽RAM 全1数据初始准备结束；接着将进行中断矢量之后的任何初始准备 键盘控制器测试正在进行或失灵 28 确定超高速缓冲存储器的控制或者特别的8042键盘控制器 完成中断矢量之后的初始准备；即将调定单色方式 CMOS电源故障／检查总和计算正在进行 29 . 已调定单色方式，即将调定彩色方式 CMOS配置有效性的检查正在进行 2A 使键盘控制器作初始准备 已调定彩色方式，即将进行ROM测试前的触发奇偶性 置空64K基本存。
2B 使磁碟驱动器和控制器作初始准备 触发奇偶性结束；即将控制任选的视频ROM检查前所需的任何调节 屏幕存储器测试正在进行或失灵 2C 检查串行端口，并使之作初始准备 完成视频ROM控制之前的处理；即将查看任选的视频ROM并加以控制 屏幕初始准备正在进行或失灵 2D 检测并行端口，并使之作初始准备 已完成任选的视频ROM控制，即将进行视频ROM回复控制之后任何其他处理的控制 屏幕回扫测试正在进行或失灵 2E 使硬磁盘驱动器和控制器作初始准备 从视频ROM控制之后的处理复原；如果没有发现EGA／VGA就要进行显示器存储器读／写测试 检测视频ROM正在进行 2F 检测数学协处理器，并使之作初始准备 没发现EGA／VGA；即将开始显示器存储器读／写测试 . 30 建立基本存和扩展存 通过显示器存储器读／写测试；即将进行扫描检查 认为屏幕是可以工作的 31 检测从C800：0至EFFF：0的选用ROM，并使之作初始准备 显示器存储器读／写测试或扫描检查失败，即将进行另一种显示器存储器读／写测试 单色监视器是可以工作的 32 对主板上COM／LTP／FDD／声音设备等I／O芯片编程使之适合设置值。
通过另一种显示器存储器读／写测试；却将进行另一种显示器扫描检查 彩色监视器（40列）是可以工作的 33 . 视频显示器检查结束；将开始利用调节开关和实际插卡检验显示器的关型 彩色监视器（80列）是可以工作的 34 . 已检验显示器适配器；接着将调定显示方式 计时器滴答声中断测试正在进行或失灵 35 . 完成调定显示方式；即将检查BIOS ROM的数据区 停机测试正在进行或失灵 36 . 已检查BIOS ROM数据区；即将调定通电信息的游标 门电路中A－20失灵 37 . 识别通电信息的游标调定已完成；即将显示通电信息 保护方式中的意外中断 38 . 完成显示通电信息；即将读出新的游标位置 RAM测试正在进行或者地址故障＞FFFFH 39 . 已读出保存游标位置，即将显示引用信息串 . 3A . 引用信息串显示结束；即将显示发现ESC信息 间隔计时器通道2测试或失灵 3B 用OPTI电路片（只是486）使辅助超高速缓冲存储器作初始准备 已显示发现＜ESC＞信息；虚拟方式，存储器测试即将开始 按日计算的日历时钟测试正在进行或失灵 3C 建立允许进入CMOS设置的标志。
. 串行端口测试正在进行或失灵 3D 初始化键盘／PS2鼠标／PNP设备与总存节点 . 并行端口测试正在进。
