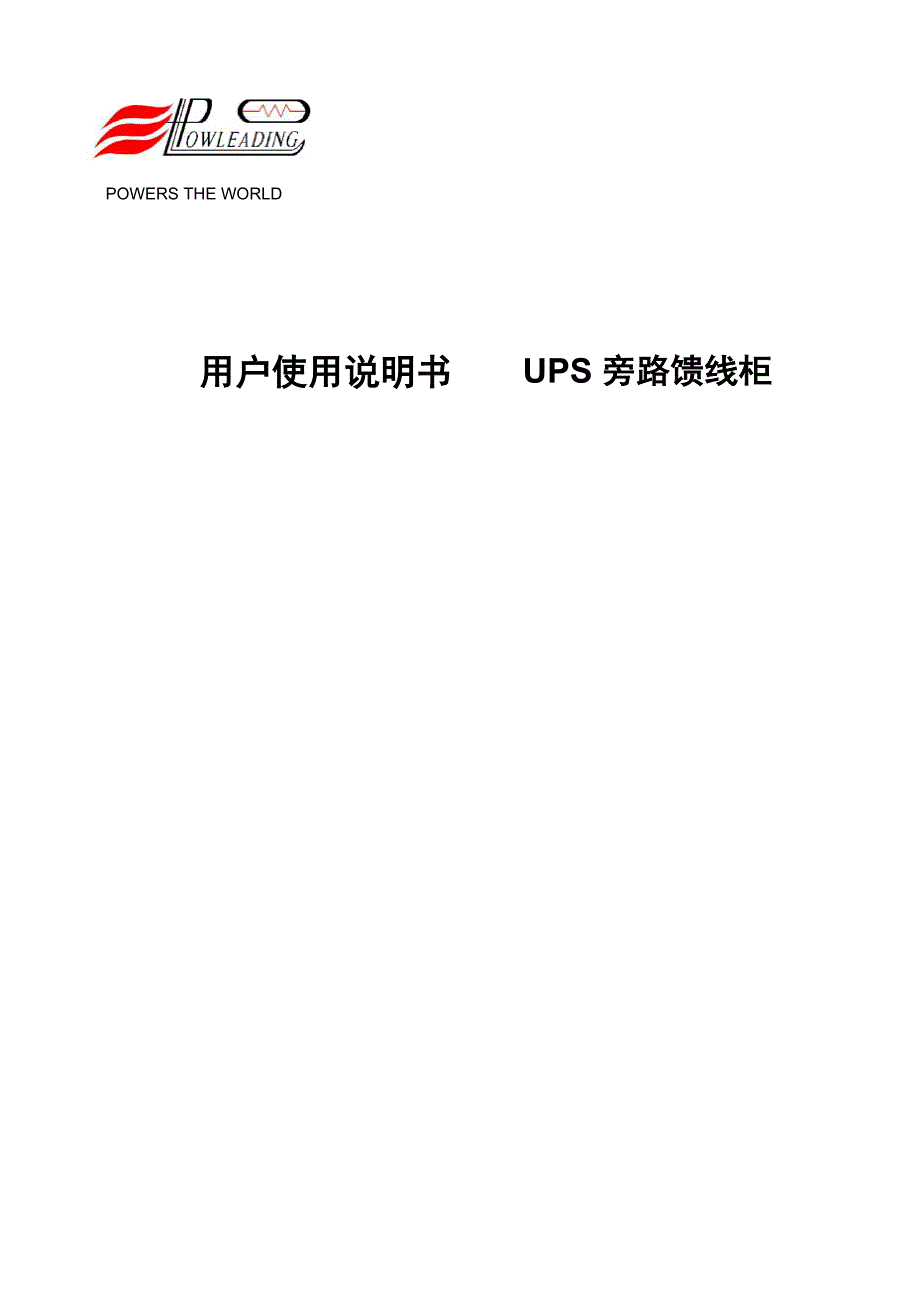

POWERS THE WORLD用户使用说明书UPS 旁路馈线柜目录1. 安全注意事项 2..1.1 注意 2.1.2 禁止 2.2. 系统概述 3..2.1 产品用途简介 3.2.2 产品结构原理 3.2.3 产品规格说明 7.3. 设备安装 8..3.1 运行环境要求 8.3.2 基础示意图 8.3.3 接线端子示意图 9.4. 运行与维护 1.04.1 开机 1.04.2 关机 1.04.3 维护 1.05. 故障的判断与处理 1. 1旁路馈线柜说明书1. 安全注意事项1.1 注意• 操作设备前请仔细阅读本手册• 请仔细参阅相关安全注意事项以避免人身及设备的伤害• 设备要安装在清洁通风的地点• 设备的通风口要与墙或其它物体留有最少 20cm 的净空间• 设备必须用与之容量相配的导线将外壳与建筑系统的地线良好连接• 设备与外部的所有电气连接必须正确，符合电气连接规范要求•在确认供电开关在“OFF”位及在没带电时才能进行电气连接• 机柜打开后将会有高电压外露，为免高电压危及人身安全，机柜内所有的电气维修必须由受训合格的电气专业技术人员进行1.2禁止• 禁止在任何无专业受训合格的电气专业技术人员操作的情况下打开机器挡板。
• 禁止通过通风孔插入任何东西• 禁止在设备上摆放东西• 禁止在设备运行时移动位置• 禁止设备在运输过程中倒置2. 系统概述2.1 产品用途简介旁路馈线柜的旁路部分含微处理器控制的可控硅电子调压式稳压器，与其他形式 稳压器相比较，是无触点全电子式稳压产品，具有容量大、效率高、无波形畸变、 电压调节平稳、适用负载广泛、能承受瞬时超载，可长期连续工作，体积小、重 量轻、使用方便、运行可靠、维修简便等特点；旁路馈线柜的馈线部分是 UPS 输出的电源总线进来之后再到各个负载终端的电源进行分配控制的装置，具有适 用负载广泛，可长期连续工作，使用方便、运行可靠、维修简便等特点旁路馈 线柜可广泛应用于工业、农业、交通、电力、军事、邮电、科研、文化等领域的 大型机电设备、金属加工设备、生产流水线、建筑工程设备、电梯、医疗器械、 微机机房、电脑控制设备、刺绣轻纺设备、空调、广播电视、宾馆及家用电器、 照明等一切需对电源进行分配和控制的场所2.2 产品结构原理2.2.1 旁路馈线柜旁路部分由输入开关、旁路隔离变压器、旁路稳压器、旁路输 出显示仪表组成2X380VO-输入开关穷路隔离变压辭 AC380/220V 230V -I ii >单柿交流白动总";器AC220/220V > 230V（4 边）cxLPF电源一Ci U—UPS -.-'220V ' 230V 训迭）V PH1p N1A电源一—f/i UV电源一f.i'4—旁路部分（单相）原理示意图旁路馈线柜说明书CL掘J®.冊■ UPS . •AL—-VLM■■.kiF—L-；-旁路部分（三相）原理示意图电子调压式交流稳压器原理简介• POWER SWITCH （功率元件控制开关） 本电路为由半导体元件组成之开关电路，配合电压补偿电路，以达到调节 电压的目的。
• CONTROL CKT （微处理器控制电路）逻辑控制与保护功能均烧录于 CPU 内，为极性转换与电压调节控制中 枢• SAMPLING CKT （取样电路）所有输出电压变动，均经由本电路将模拟信号转成数位信号，送至CPU 进行处理• ISOLATION TRANSFORMER （隔离变压器） 电气隔离作用—电源输入与负载间由隔离变压器电气绝缘，因此负载使 用是在浮接（FLOATING）状态，不与其他电源系统的负载相互干扰， 可消除市电及AVR所产生之杂讯，如SPIKE或SURGE等，保护负载 使用安全选项配备）电子调压式交流稳压器功能方块图2.2.2 旁路馈线柜馈线部分用于对 UPS 的输出电源进行分配和控制A輔——V——F弱——铀————馈线部分（单相）原理示意图:R1SiR4輔ZK1ZK：ZK3ZK4CT..sRSD1ZK5ZK6S315T6K iiUPSiis4-20mAESA—轉FSV—轉—1—■FSF馈线部分（三相）原理示意图2.2.3 性能特点和技术指标• 输入输出电气隔离并全自动稳压，不会产生磁场辐射、干扰或电网所带的 传导性干扰• 微处理器控制的可控硅电子调压式稳压灵敏• 效率高达 95% 以上，空载耗电低• 采用微电脑检测控制电路，整机可靠性高• 过载、超过稳压范围保护，安全让您无后顾之忧• 日常维护检修更换极为方便• 适合于各种负载，可广泛应用于电网电压不稳定的地区• 符合节能环保之要求，省电、省钱、省空间、省烦恼• 输入功率因素： 0.95~1• 输出波形失真度：小于 1%• 输出频率：与市电同步• 反应时间：S4ms/step• 负载功率因素： ±0.7~0.8•效率：满载效率＞95%• 输出正常指示灯、过高压 / 过低压保护• 电路板保护保险丝、突波保护异常保护灯• 输出电压/电流/频率表•噪音：＜45dB （距离1米处）2.3 产品规格说明规格型号说明： BYP- KXG- xxx Kxxx 表示设备的容量WLEADIN①3. 设备安装3.1 运行环境要求• 旁路馈线柜需安装于通风良好的室内，以确保使用时不会过热。
同时切记：本 机虽然可以安装于-20°C~50°C环境中，但长期使用时我们建议安装于室温 18-25 °C内的环境为最佳• 相对湿度 0-95%• 避免安装于阳光直晒处、通风不良的柜内或死角、以及潮湿和灰尘很多地方• 防止粉尘、金属铁屑等进入，避免电子元件短路或故障• 防止有油性、酸性或碱性等腐蚀性物体侵蚀 旁路馈线柜的使用环境对旁路馈线柜的正常功能发挥及使用寿命，甚至安全性均 有直接的影响，所以请务必保持良好的设备运行环境3.2 基础示意图尺寸为 W60OxD8O0xH190Omm尺寸为 W8O0xD800xH1900 mm3.3 接线端子示意图A C PH N2X380V/50Hz 220V（230Vuj选）/50HzINPUT OUTPUT旁路部分（单相）接线端子示意图馈线柜220V/50HzINPUTUPS输出PHN220V/50HzOUTPUTZK11LI2N1ZK23L24N2ZK35L36X3ZK：7L48XIZK59L510N5旁路部分（三相）接线端子示意图来『IUPS输出馈线部分（单相）接线端子示意图馈线部分（三相）接线端子示意图4. 运行与维护4.1 开机• 检查输入电压应在允许范围，旁路电源电压、相数与旁路部分标识相符。
• 首先确认各部分连接线路正确无误，确认旁路输出电压在规定的范围内• 确认屏柜上的所有开关都在 “ 0FF” 位置• 检查确认各输入电源电压、相位、极性正确无误• 按 UPS 用户操作使用说明书中的正常操作步骤开启 UPS 电源，确认 UPS 的 输出电压为 220V±2%• 合上（ UPS ）馈线输入总开关，确认馈线输出显示表为 220V/50Hz • 根据实际的负载要求，逐一合上各馈线开关• 开机操作完成注意：在关闭UPS之前，要将馈线柜上的所有馈线开关打“OFF”位置，以避 免UPS带载关机4.2 关机•关机之前要确认所有负载处于“OFF”状态（避免带载关机）•断开旁路馈线柜的旁路输入开关，使开关置于“OFF”位置•断开旁路馈线柜上的各个馈线开关，使开关置于“OFF”位置• 关机操作完成4.3 维护根据不同的使用环境，维护周期有较大的差异，一般条件许可时每半年进行一次 维护时应在停电状态下进行，维护包括：• 检查各指示灯、仪表指示是否正确• 检查设备是否有异味或异响并排除隐患• 彻底清扫馈线柜各个部分，使之不留灰尘污垢，特别是母排裸露部分等• 发现有故障或损坏的元器件应及时修理或更换。
5. 故障的判断与处理•输出电压大幅度的偏离稳定值： 稳压器输入电源的相序是否确实没变动 输入电压是否确实未超出允许范围 观察稳压器控制电路是否确实在正常动作 控制电路保护指示灯是否点亮• 稳压器输出电压振荡： 稳压精度整定过高和调节速度不相适应造成 检查控制电路保护与可控硅是否良好• 仪表显示值错误或不显示： 观察仪表电源线是否脱落或者接触不良好、保险丝是否正常• 指示灯指示不正常： 观察指示灯电源线是否脱落或者接触不良好• 柜内有异味或异响： 观察是否有分开关承受电流大于额定值或电缆及接头过载发热厂家提供有关产品之典型规格参数及配置，如有更改，恕不另行通知。
