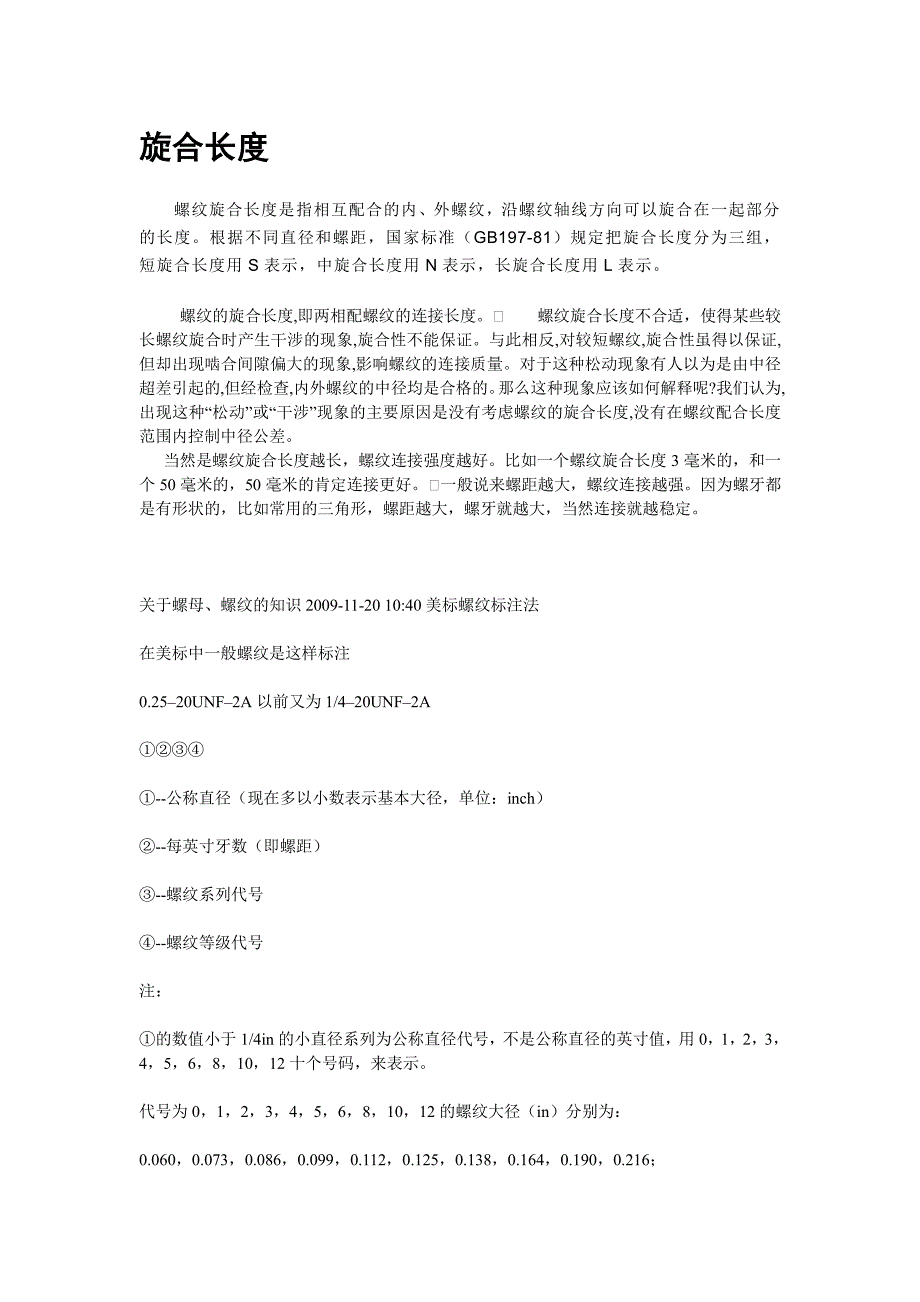

旋合长度 螺纹旋合长度是指相互配合的内、外螺纹，沿螺纹轴线方向可以旋合在一起部分的长度根据不同直径和螺距，国家标准（ GB197-81）规定把旋合长度分为三组，短旋合长度用 S 表示，中旋合长度用 N 表示，长旋合长度用 L 表示 螺纹的旋合长度 ,即两相配螺纹的连接长度 螺纹旋合长度不合适，使得某些较长螺纹旋合时产生干涉的现象 ,旋合性不能保证与此相反 ,对较短螺纹 ,旋合性虽得以保证 ,但却出现啮合间隙偏大的现象 ,影响螺纹的连接质量对于这种松动现象有人以为是由中径超差引起的 ,但经检查 ,内外螺纹的 中径均是合格的那么这种现象应该如何解释呢 ?我们认为 ,出现这种 ―松动 ‖或 ―干涉 ‖现象的主要原因是没有考虑螺纹的旋合长度 ,没有在螺纹配合长度范围内控制中径公差 当然是螺纹旋合长度越长，螺纹连接强度越好比如一个螺纹旋合长度 3 毫米的，和一个 50 毫米的， 50 毫米的肯定连接更好 一般说来螺距越大，螺纹连接越强因为螺牙都是有形状的，比如常用的三角形，螺距越大，螺牙就越大，当然连接就越稳定 关于螺母、螺纹的知识 2009-11-20 10:40 美标螺纹标注法 在美标中一般螺纹是这样标注 0.25–20UNF–2A 以前又为 1/4–20UNF–2A ①②③④ ① --公称直径（现在多以小数表示基本大径，单位： inch） ② --每英寸牙数（即螺距） ③ --螺纹系列代号 ④ --螺纹等级代号 注： ① 的数值小于 1/4in 的小直径系列为公称直径代号，不是公称直径的英寸值，用 0， 1， 2， 3，4， 5， 6， 8， 10， 12 十个号码，来表示。
代号为 0， 1， 2， 3， 4， 5， 6， 8， 10， 12 的螺纹大径（ in）分别为： 0.060， 0.073， 0.086， 0.099， 0.112， 0.125， 0.138， 0.164， 0.190， 0.216； 粗牙螺纹每英寸牙数分别为： —， 64， 56， 48， 40， 40， 32， 32， 24， 24； 细牙螺纹每英寸牙数分别为： 80， 72， 64， 56， 48， 44， 40， 36， 32， 28 螺纹代号 ThreadCode 一、英制螺纹（螺纹牙型角 55 度） ThreadofBritishstandard(Threadpitchshapeangle55°) BSW－－－－英国标准惠氏螺纹（粗牙） BritishStandardWhitworthThread(Coarse) BSF－－－－英国标准惠氏螺纹（细牙） BritishStandardWhitworthThread(Fine) G －－－－直管螺纹（外螺纹分 A 、 B 两面级、丝锥分 G 、 G － D ）Straightpipethread(Outside)threadinA\B:tapsinG、 G－ D) R－－－－锥管外螺纹（旧代号 ZG;KG） Outsidepaperpipethread(OldthreadcodeZG,KG) RC－－－－锥管内螺纹（旧代号 ZG;KG） Insidetaperpipethread(OldthreadcodeZG,KG) 二、美制螺纹（螺纹牙型角 60 度） ThreadofAmericanstandard(Threadpitchshapeangle60° UNC－－－－统一制粗牙螺纹（代替 NC） Unifiedcoarsepitchthread(InsteadofNC) UNF－－－－统一制细牙螺纹（代替 NF） Unifiedfinepitchthread(InsteadofNF) UNEF－－－－统一制超细牙螺纹 Unifiedsuperfinepitchthread UN－－－－－统一制不变螺距螺纹 Unifiedthread UNS－－－－统一制特殊螺纹 UnifiedSpecialthread NPT － － － － 一 般 用 途 锥 管 螺 纹 （ 旧 代 号 Z;K ）Taperpipethreadforgeneralpurpose(OldthreadcodeZ,K) NPSC－－－－管接头直管内螺纹 Internalstraightpipethreadforconnection NPSM－－－－设备上自由配合，机械连接用直管螺纹 Straightpipethreadforgeneral purpose NPTF－－－－干密封锥管螺纹 Drysealtaperpipethread NPSF－－－－干密封燃油直管螺纹 Drysealstraightpipeinternalthread NGT－－－－气瓶用锥螺纹 Specialthreadforgascylinder 三、米制螺纹 Metricthread ZM－－－－－米制锥管螺纹 Metrictaperpipethread 四、其它螺纹 Otherthreads SM－－－－缝纫机螺纹 Threadforsewingmachine PZ－－－－气瓶用锥螺纹 Specialthreadforgascylinder 5V1－ 20V1－气门芯螺纹 5V1－ 20V1－ Tirevalvethread 螺纹代号说明示例： 1/4－ 20UNC 1/4－公称直径 1/4 20－每寸 20 牙 UNC－美标统一制粗牙螺纹 再举个例子 1-14UNS2B 1 表示：公称直径，即螺纹的大径尺寸，也可以用分数值、螺纹号码或等值小数表示。
14 表示：每英寸的牙数（即螺距），表示 25.4MM(即 1 英寸 )内有效牙数 ,(螺距计算方法=25.4MM÷牙数） UNC 表示 :它是统一螺纹系列中一种螺纹，统一螺纹可分为 UN、 UNS、 UNEF、 UNC、 UNF 2 表示：螺纹精度等级，有 1、 2、 3 级， 3 级为无间隙配合，用于精度要求高场合； 2 级为一般用途的螺纹紧固件； 1 级为配合后螺纹间隙大 B 表示：内螺纹（若是 A 则表示外螺纹）螺纹的标注方法 一般概述 1、标准螺纹 凡是牙型、直径和螺距都符合国家标准的螺纹称为标准螺纹下面仅介绍普通螺纹、梯形螺纹和非密封管螺纹由于螺纹采用了规定画法，没有完 全表示出螺纹要素及其精度等，因此需要在图样中对螺纹进行标注 标注螺纹的完整标注为：螺纹特征代号（牙型）、尺寸代号（大径、导程、螺距、线数）、公差带代号（顶径中径）、旋合长度代号（短、中、长三种）、旋向代号（左旋右旋） 标准螺纹的代号直接作为尺寸文字标注，管螺纹的尺寸代号是定性的因此用引线引出标注，引出线从大径引出 2、非标准螺纹 牙型、直径等不符合标准的螺纹称为非标准螺纹非标准螺纹没有专用代号，需要标准每一个尺寸，技术要求等。
应当尽量采用标准螺纹 普通螺纹的标注方法 1、对于单线普通螺纹 标注格式为（ GB/T197-2003 2004 年执行）： 对于粗牙普通螺纹，不标注螺距，如 M16，表示为粗牙普通螺纹，螺距可以通过查阅标准获得细牙螺纹必须标注螺距，如 M16X1.25 表示为细牙普通螺纹，螺距为 1.25 公差代号按照：中径顶径的顺序标注，表示螺纹连接时的松紧程度，用数字字母表示，数字代表精度等级，数字越小、精度越高，制造越难字母代表尺寸与标准尺寸偏离的程度一般外螺纹（杆）要比内螺纹（ 孔）要小一些外螺纹用小写字母表示，只有 e、 f、 g、 h四个字母，离 h 越近，间隙越小内螺纹用大写表示，只有 G, H 两如果中径和顶径的公差代号相同，标一个就可以了 旋合长度分为短、中、长三种，代号分别用 S、 N、 L 表示一般中等旋合长度不用标注 右旋螺纹不标注旋向，左旋标注 LH 2、对于多线普通螺纹 标注格式为： 对于多线螺纹用 Ph 导程 P(螺距 )的标注方式表示 ,如 M20XPh6P2 螺纹的线数一般不用标注，隐含在导程和螺距之中，如 果要表示的话，可在后面增加括号说明（例如双线为 two starts；三线为 three starts；四线为 four starts），标注的线数必须使用英文。
上面的例子可以改为： M14XPh6P2( three starts)-7H-L-LH 梯形螺纹的标注方法 标准螺纹的标注方法更新时间不一样，有些还不太统一 梯形螺纹的标准为 GB/T 5796.4-1986，跟原来的普通螺纹的标准一样（标注格式）其标注格式如下：（对于原来的老图，包括普通螺纹大家也应该认识） 螺纹特征代号大径 ×导程 (P 螺距 )旋向 —公差代号 —旋合长度代号 梯形螺纹的特征代号为： Tr 例如：大径 40，导程 14、螺距 7、左旋、中径顶径公差代号为 7e，中等旋合长度的梯形螺纹的标注为： Tr40×14(P7)LH-7e 对于单线螺纹，大径后面直接标螺距数值即可如大径 40，螺距 7、单线、右旋、中径顶径公差代号为 7e，中等旋合长度的梯形螺纹的标注为： Tr40×P7-7e 注意右旋螺纹不标旋向 注意：新的梯形螺纹标准的颁布，有可 能和普通螺纹标一致的趋势目前的设计应该按照上面的方法进行设计 非密封管螺纹的标注方法 55 度的非密封的管螺纹 (GB7307-2001) 标注格式 : 螺纹特征代号 G 尺寸代号公差等级 —旋向 尺寸代号为管螺纹的定性数据，不是真正的大径尺寸，用英寸表示，但标注时不标注英寸的两撇（ "），因此管螺纹尺寸标注中的尺寸代号表示的一个无量纲的数据，不是毫米，与一般的尺寸标注不同。
这种管螺纹外螺纹的公差等级只有 A、 B 两种，注意这只是 一个代号，与普通螺纹的概念还不一样 非螺纹密封的管螺纹，内螺纹的公差代号只有一种，一般不标注 旋向的标注与普通螺纹相同，右旋不标注，左旋标注 LH 如： G1/2A, 表示非螺纹密封的管螺纹外螺纹，右旋； G1/2-LH, 表示非螺纹密封的管螺纹内螺纹，左旋； 对于装配图中的非螺纹密封的管螺纹：只标外螺纹的标记 用螺纹密封的管螺纹 55 度的用螺纹密封的管螺纹 圆柱内螺纹与圆锥外螺纹的标准 GB/T7306.1-2000； 圆锥内螺纹与圆锥外螺纹的标准 GB/T7306.2-2000； 1、圆锥外螺纹特征代号： 与圆柱内螺纹配合（旋合）的圆锥外螺纹特征代号为： R1，如 R13； 与圆锥内螺纹配合（旋合）的圆锥外螺纹特征代号为： R2，如 R23; 2、圆锥内螺纹的特征代号为： Rc，如 Rc3/4; 圆柱内螺纹（ 55 度管螺纹）的特征代号为： Rp, 如 Rp3/4 3、内外管螺纹只有一种公差带代号，因此省略不标 4、螺纹副：尺寸代号只注写一次如 Rc/R23/4， Rc 只能和 R2 旋合； Rp/R13/4, Rp 只能和 R1 旋合； 5、 R1 和 R2 的区别：待查。
6、左旋时加 LH 60 度密封管螺纹 1、 60 度圆锥内外螺纹 GB/T12716-2002 螺纹特征代号： NPT 如： NPT6; 2、圆柱内螺纹： GB/T12716-2002 螺纹特征代号： NPSC 如 NPSC3/4 3、左旋时加 LH 锯齿形螺纹 锯齿形螺纹的标准为 GB/T13576-1992 1、锯齿形螺纹的特征代号为： B 2、其他的规则同梯形螺纹 如： B40×7-7a 表示锯齿形外螺纹，大径 40，螺距 7，单线，中径顶径公差代号 7a； B40×14(P7)LH-8c-L 。
