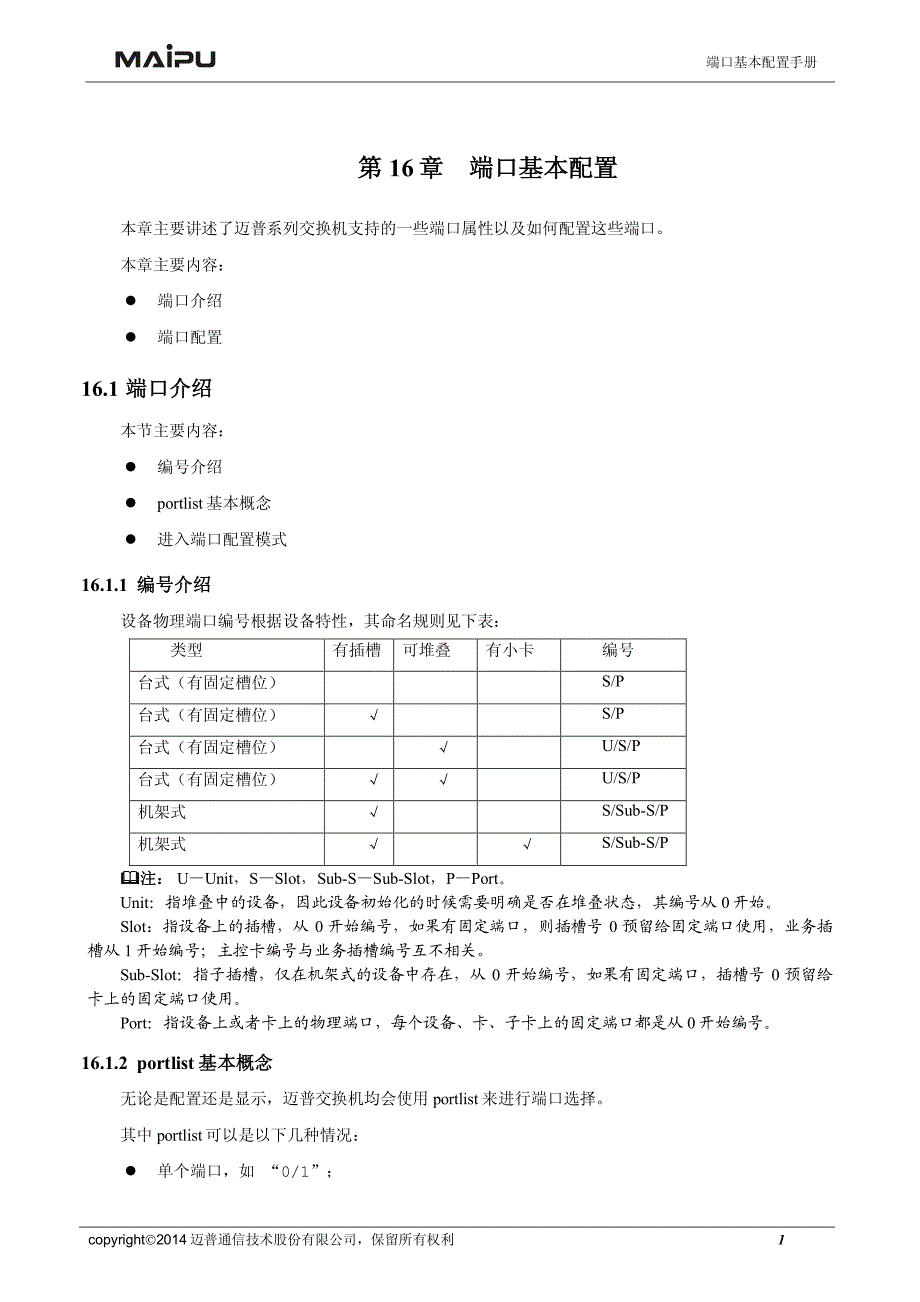

端口基本 配置手册 copyright2014 迈普通信技术股份有限公司，保留所有权利 1 第 16 章 端口基本配置 本章主要讲述了迈普系列交换机支持的一些端口属性以及如何配置这些端口 本章主要内容： 端口介绍 端口配置 16.1 端口 介绍 本节主要内容： 编号介绍 portlist 基本概念 进入端口配置模式 16.1.1 编号介绍 设备物理端口编号根据设备特性，其命名规则见下表： 类型 有插槽 可堆叠 有小卡 编号 台式（有固定槽位） S/P 台式（有固定槽位） √ S/P 台式（有固定槽位） √ U/S/P 台式（有固定槽位） √ √ U/S/P 机架式 √ S/Sub-S/P 机 架式 √ √ S/Sub-S/P 注： U— Unit， S— Slot， Sub-S— Sub-Slot， P— Port。
Unit：指堆叠中的设备，因此设备初始化的时候需要明确是否在堆叠状态，其编号从 0 开始 Slot： 指设备上的插槽，从 0 开始编号，如果有固定端口，则插槽号 0 预留给固定端口使用，业务插槽从 1 开始编号；主控卡编号与业务插槽编号互不相关 Sub-Slot：指子插槽，仅在机架式的设备中存在，从 0 开始编号，如果有固定端口，插槽号 0 预留给卡上的固定端口使用 Port：指设备上或者卡上的物理端口，每个 设备、卡、子卡上的固定端口都是从 0 开始编号 16.1.2 portlist 基本概念 无论是配置还是显示，迈普交换机均会使用 portlist 来进行端口选择 其中 portlist 可以是以下几种情况： 单个端口，如 “ 0/1”； 端口基本 配置手册 copyright2014 迈普通信技术股份有限公司，保留所有权利 2 连续端口 ，用“ -”表示一段连续端口。
如 “ 0/3-0/5”，代表端口 3、 4、 5； 既包括单个端口，又包括连续端口，用逗号来分隔如 表示台式设备上的固定端口 1、 3、 4、6，则可以写成“ port 0/1， 0/3-0/4,0/6”的形式 16.1.3 进入端口配置模式 您可以在全局配置模式下使用 port portlist 来开始端口的配置模式 命令 描述 switch#config terminal 进入全局配置模式 switch (config)#port portlist 进入端口配置模式 端口配置模式有两种情况： 单个端口， 1800 系列使用 config-port-x/x 表示 多个端口，用“ config-port-range”表示 如果您已经在端口配置模式下，仍然可以通过输入“ port portlist” 来重新进行端口选择及配置 16.2 端口配置 本节主要内容： 端口配置命令基本描述 16.2.1 端口配置 命令基本描述 命令 描述 配置模式 shutdown 关闭 端口 /聚合组 config-port-xxx config-port-range config-link-aggregation no shutdown 开启 端口 /聚合组 config-port-xxx config-port-range config-link-aggregation description string 配置端口描述信息 config-port-xxx config-port-range config-link-aggregation no description 取消描述信息配置 config-port-xxx config-port-range config-link-aggregation duplex {auto|full|half} 配置双工模式 config-port-xxx config-port-range speed {10|100|1000|10000|auto} 配置速率 config-port-xxx config-port-range load-interval 配置端口流 量统计的最长显示interval config-port-xxx config-port-range config-link-aggregation storm-control {broadcast|multicast|unicast} 配置风暴 控制 功能 config 端口基本 配置手册 copyright2014 迈普通信技术股份有限公司，保留所有权利 3 enable no storm-control {broadcast|multicast|unicast} enable 取消风暴控制 功能 config storm-control percent-value | {bps rate-bps} | _CR_ 配置 端口上的 风暴控制 config-port-xxx config-port-range no storm-control 取消 端口上的 风暴控制 config-port-xxx config-port-range flowcontrol {on|off} 配置流量控制 config-port-xxx mdix {auto|normal|cross} 配置端口信号发送方式 config-port-xxx config-port-range link-delay 配置状态延时时间 config-port-xxx config-port-range loopback {external|internal} 进行环回测试 config-port-xxx config-port-range no loopback 取消环回测试 config-port-xxx config-port-range media-type {auto|copper|fiber|fiber-to-copper} 配置端口的媒介类型 config-port-xxx config-port-range errdisable detect cause { all| bpduguard| dai | dhcp-snooping | link-flap | port-security | storm-control} 配置 err-disabled 的模块功能 config no errdisable detect cause { all| bpduguard| dai | dhcp-snooping | link-flap | port-security | storm-control} 取消 err-disabled 的模块功能 config errdisable recovery interval timer-value 配置 err-disabled 端口的自动恢复时间 config errdisable flap-setting cause link-flap max-flap flap-value time time-value 配置端口 link-flap 功能参数 config no errdisable flap-setting cause link-flap 恢复端口 link-flap 功能参数 Config errdisable recovery cause{all|bpduguard|dai |dhcp-snooping | link-flap | port-security 配置 err-disabled 后可以自动恢复的模块 config 端口基本 配置手册 copyright2014 迈普通信技术股份有限公司，保留所有权利 4 |storm-control } no errdisable recovery cause{all|bpduguard|dai |dhcp-snooping | link-flap | port-security |storm-control } 取消 err-disabled 后可以自动恢复的模块配置 config jumbo enable | disable 设置 jumbo 功能 config 或 config-port-xxx config-port-range shutdown 可以全用此命令来配置端口 /聚合组的管理状态。
一个端口被关闭后，将不会接收与发送任何帧，因此不具备任何功能端口的状态有 UP 与 DOWN 两种，当一个端口被关闭后，其状态必定为 DOWN 为了关闭端口，使用此命令；否则使用 no 形式 当关闭聚合组后 ，该聚合组下的所有成员端口都被关闭 ; 在聚合组开启的时候，可以单独对其成员端口执行 shutdown/no shutdown 操作 shutdown no shutdown 注： 即使 no shutdown 的端口状态也不一定为 UP，还取决于其他状态，如没有插网线，临时关闭等 description 为了便于记忆，您可以对一个端口配置描述信息，如一个端口分配给 A 公司，您可以配置其描述信息为“ company A”描述信息最多配置 240 个字符，字符间可以输入空格 汇聚端口上的描述信息最多为 256 个字符 默认情况下，端口没有描述信息 如果在配置了描述信息后，希望清除，用 no desacription 即可以达到您的目。
