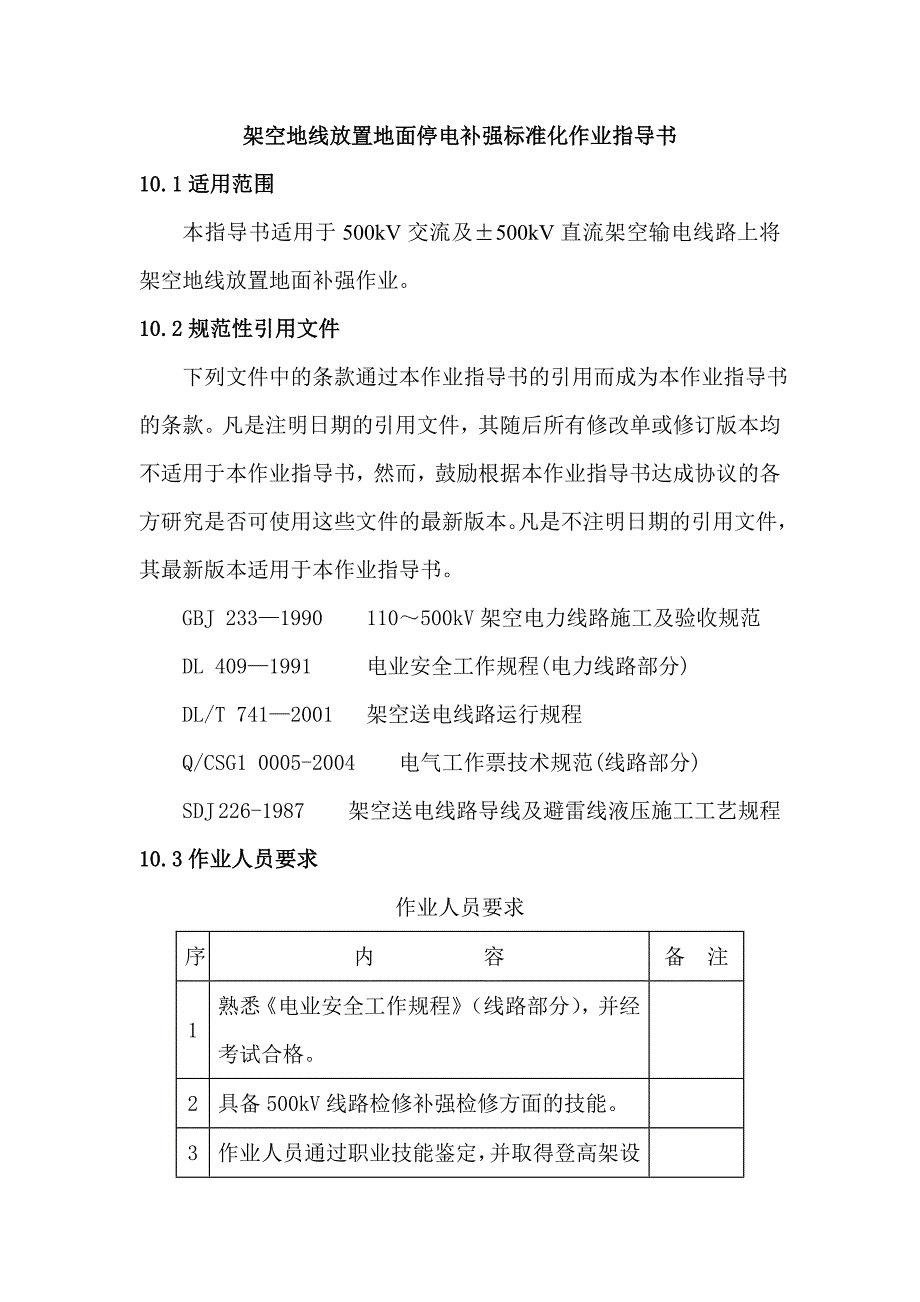

架空地线放置地面停电补强标准化作业指导书10.1适用范围本指导书适用于500kV交流及±500kV直流架空输电线路上将架空地线放置地面补强作业10.2规范性引用文件 下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款凡是注明日期的引用文件，其随后所有修改单或修订版本均不适用于本作业指导书，然而，鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本凡是不注明日期的引用文件，其最新版本适用于本作业指导书GBJ 233—1990 110～500kV架空电力线路施工及验收规范 DL 409—1991 电业安全工作规程(电力线路部分) DL/T 741—2001 架空送电线路运行规程Q/CSG1 0005-2004 电气工作票技术规范(线路部分)SDJ 226-1987 架空送电线路导线及避雷线液压施工工艺规程10.3作业人员要求作业人员要求序内 容备 注1熟悉《电业安全工作规程》（线路部分），并经考试合格2具备500kV线路检修补强检修方面的技能3作业人员通过职业技能鉴定，并取得登高架设作业特种作业操作证4作业人员应精神状态良好，无妨碍工作病症。
5穿戴合格劳动保护服装，作业人员个人安全用具齐全10.4作业人员组织作业人员组织序人员工作分工人数备注1工作负责人12塔上作业人员23线上作业人员24前、后塔上作业人员25地面作业人员710.5工具材料工具材料序名称型号单位数量备注1绳套Ø12条12单轮滑车0.5T个13传递绳Ø12×80-120m条1视塔高选配4绝缘手套35KV双25卸扣3T个86导线接地线500kV导线、条27地线接地线地线条18预绞丝组2备用1组架空地线直线接续管个2切断重接用液压机台19机动绞磨3T台110总牵引绳Ø18×80-120m条1视塔高选配11攀拉绳Ø12×80-120m条1视塔高选配12胶套13单轮滑车3T个1方向、挂点、备用14角铁桩条315磅锤8磅把116花兰螺丝个217钢丝绳套Ø12×1.5m18吊带3T条2固定机动绞磨用19地线保护绳3T条120个人工具套1注：准备的检修工器具类型、数量及额定荷载应依据现场具体情况确定10.6 技术措施a) 所使用工具、材料到现场，必须进行外观检查，对不符合要求的严禁使用b) 工作所需的传递绳（Φ12），应有足够的安全系数，发现异常或不满足要求者严禁使用c) 所使用的传递滑车额定荷载不得小于0.5T。
所使用的牵引滑车、方向滑车定荷载不得小于3Td) 地线后备保护钢丝绳不得小于Φ14e) 地线与导线相互摩擦处必须使用胶套垫好f) 绝缘手套定期试验且合格，严禁使用不合格的绝缘子手套，绝缘绳进行接地操作g) 接地线由多股软弱铜线组成，截面积不能小于25mm２的成套接地线，绝缘部分定期试验合格h）缠绕动作应轻柔，防止预绞丝变形；缠绕方向应与地线绞向一至，预绞丝缠绕后两端应相平；j) 机动绞磨手必须经专门培训，并持证上岗，尾绳应指定专人负责k）角铁装的插入深度不得小于于1mL)；检修记录应详细，当发现缺陷时，应详细记录其缺陷的塔号、部件、名称、数量1.1.6危险点分析及控制措施序危险点控制措施控制人1交通事故驾驶员及工作人员遵守交通规则和局交通安全有关规定2误登带电线路1、1、停电许可工作后，核对线路名称、塔号无误后方可登塔； 2、2、核对线路名称、塔号必须由两人核实；3、工作前宣读工作票，交代安全注意事项3被毒虫蜇伤登塔前必须观察塔上是否有马蜂窝，有马蜂窝则须采取安全措施后方可工作4高空坠落1、高空作业人员必须戴安全帽和系安全带，登塔前必须清除鞋底淤泥；2、人员上、下塔过程中，应检查脚钉等是否牢固，且按正确方法攀登，不得失去安全带的保护；3、束好衣服和安全带等工具器，防止被脚钉和角钢钩住；4、中途休息时必须系好安全带，作业过程和转位时，都不得失去安全带的保护；5、超过6级以上强风或暴雨大雾等恶劣天气时，应停止登塔作业；6、监护人认真监护作业全过程，及时纠正不安全因素。
7、地线在松放（未低过导线），应防止地线坠落的后备保护绳5人身受电伤害1、得到调度停电许可工作后，工作人员必须核好线路名称和塔号无误后方能登塔作业；2、在工作地段两端导线、地线必须验电,并挂接地线；3、挂拆接地线时，应戴绝缘手套操作；4、挂接地线时，应先接接地端，后接导线端；拆除接地线时程序相反；5、穿过架空地线必须与地线保持0.4m的距离；在绝缘架空地线上工作时，必须先挂接地线6、天空有雷云时严禁登塔作业7、在更换地线后备保护时，必须先将架空地线接地6高空坠物砸伤1、现场人员应戴安全帽；2、塔上人员应防止掉东西，使用的工具、材料应用绳索传递，不得乱扔；3、地面人员不得在作业下方逗留；4、传递工器具或材料时，在工器具或材料离地面1米时要做一次冲击试验，并检查传递滑轮及绑扎等连接部位的受力情况，未发现异常后继续传递7承力工具发生异常1、选择合格的后配保护钢丝绳、卸扣、滑车、传递绳、，且规格必须符合承受荷载；2、各挂点、连接点绑扎必须牢固，选择挂点要正确，防止工具、材料出现磨伤、折断等；3、各挂点、连接点承力必须满足荷载要求；4、工作随时检查各受力部位的情况，发现异常应及时调整；5、所有工作人员工作要听从指挥。
6、机动绞磨在升降开始前，必须派人检查牵引滑车，方向滑车，无异常方可继续操作7、地线升降下方、方向滑车内角侧，牵引绳余线内角侧，严禁人员通行或逗留8地线坠落地线未松放低于导线前，必须做好防地线坠落的后备保护绳10.8作业内容、步骤及工艺标准作业内容、步骤及工艺标准序工作内容工作要求或标准备注1查阅资料查阅所施工杆塔的地线型号、金具组装图等相关资料，确定施工使用的工器具及材料的类型和型号2准备工具及材料根据查阅资料结果按10.5工具及材料清单准备相应的工具及材料3办理工作票工作负责人（监护人）按规定办理电力线路第一种工作票，得到批复后方可进行下一步工作4召开班前会开工前，工作负责人（监护人）组织召开班前会，向工作班成员交代工作任务，作业方法及检修“三大措施”5核对设备名称1、工作人员携带工具及材料乘坐车辆到达工作现场； 2、工作负责人按工作票核对线路名称、杆塔编号及线路色标6宣读工作票1、工作负责人召集全体人员列队，宣读工作票；2、工作负责人讲明工作中的危险点及措施，向1～2人进行提问，并了解工作人员的精神状况，均无问题后方可开始作业进行小组分工7工器具摆放根据作业现场情况合理摆放工具及材料。
8验电、挂接地线操作塔前后前、后塔高空作业人员分别携带绝缘手套、验电绳及接地线登塔至作业位置对所工作相位导线进行验电，确认线路已停电后按要求挂好接地线；9挂传递绳操作塔塔上人员携带传递绳、接地线到架空地线支架工作相位处，挂好传递绳，并将架空地线接地10工具传递、安装1、、操作塔地面人员利用传递绳将总牵引滑车（带总牵引绳）、攀拉绳传递至塔上，由塔上人员装好2、塔上电工松出地线线夹螺帽（不取出螺帽）总牵引挂点与地面方向滑车必须成一条直线（中间不能出现角铁卡、摩擦现象）11地面准备1、 在地线挂点外约100m处打角铁桩（二联装），将攀拉绳缠绕在内角铁桩上，用花兰螺丝将二联装收紧；2、 地面人员应用塔基挂好总牵引方向滑车；3、 地面人员应用另一塔基布置好机动绞磨，并将总牵引绳带紧装入磨盘；12松放架空地线1、 工作负责人指挥机动绞磨启动，直到塔上人员能将线夹穿钉螺丝取出将架空地线的垂直荷载全部转移到总牵引绳）2、 塔上人员拆除接地线，机动绞磨缓慢放松架空地线，地面攀拉绳往外拉（始终保持地线与铁塔角钢不相摩擦）3、 后备保护绳准备受力时；塔上人员必须叫停换打4、 操作塔前、后线上人员出导线（与地线相摩相）对地线与导线相摩擦处用胶套垫好，直到地线放到地面。
13地线补强1、 先将断股地线复位； 2、根据损伤程度，以用预绞丝对地线进行补强或者切断后用接续管进行重新压接14地线恢复1、补强完毕，起动机动绞磨，提升架空地线，地面攀拉绳往外拉（始终保持地线与铁塔角钢不相摩擦）线上人员线上人员出导线（与地线相摩相）对地线与导线相摩擦处用胶套垫好；直到塔上人员能将架空地线就位；2、塔上人员将提升的架空地线接地并将架空地线就位15回收工具1、 地面人员将攀拉绳、总牵引绳松出；2、 线上人员将导线上胶套拆出，并传到地面；3、 塔上人员将塔上工具拆出，地面人员配合将工具传到地面4、 操作塔前、后塔拆除接地线16履行完工手续工作负责人清点工具和检查作业现场，无误后宣布作业结束，并履行完工手续17召开班后会总结工作经验，分析存在的问题及改进方法等10.9 检修质检验收（见附表）附表 检修质检验收表检修质检验收表序号项 目结果检查人见证人1预绞丝是否与地线型号相符，缠绕是否紧密2所挂接地线是否拆除，塔上、线上是否有遗留物3金具组装是否正确。
