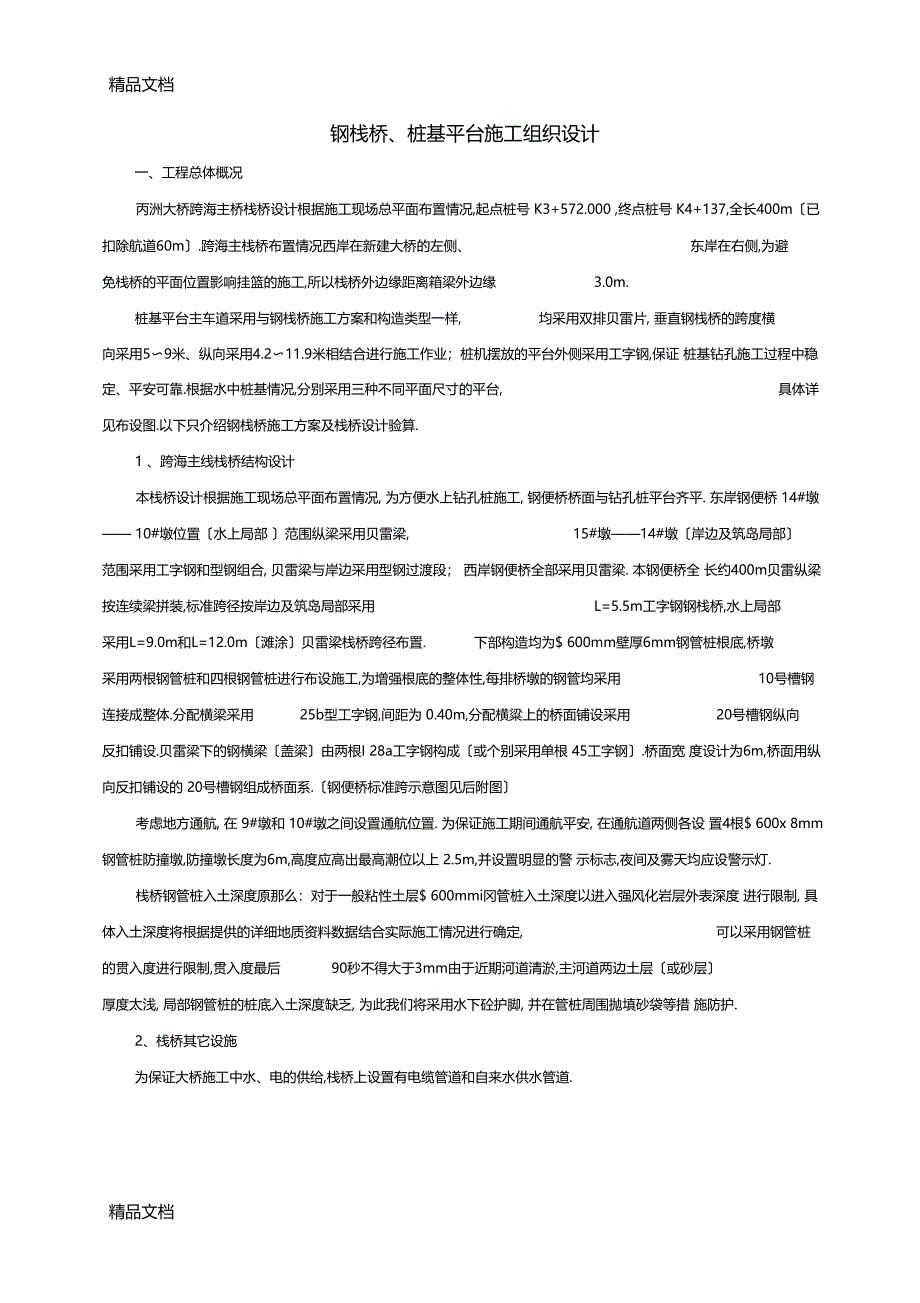

精品文档钢栈桥、桩基平台施工组织设计一、工程总体概况丙洲大桥跨海主桥栈桥设计根据施工现场总平面布置情况,起点桩号 K3+572.000 ,终点桩号 K4+137,全长400m〔已扣除航道60m〕.跨海主栈桥布置情况西岸在新建大桥的左侧、 东岸在右侧,为避免栈桥的平面位置影响挂篮的施工,所以栈桥外边缘距离箱梁外边缘 3.0m.桩基平台主车道采用与钢栈桥施工方案和构造类型一样, 均采用双排贝雷片, 垂直钢栈桥的跨度横向采用5〜9米、纵向采用4.2〜11.9米相结合进行施工作业；桩机摆放的平台外侧采用工字钢,保证 桩基钻孔施工过程中稳定、平安可靠.根据水中桩基情况,分别采用三种不同平面尺寸的平台, 具体详见布设图.以下只介绍钢栈桥施工方案及栈桥设计验算.1 、跨海主线栈桥结构设计本栈桥设计根据施工现场总平面布置情况, 为方便水上钻孔桩施工, 钢便桥桥面与钻孔桩平台齐平. 东岸钢便桥 14#墩—— 10#墩位置〔水上局部 〕范围纵梁采用贝雷梁, 15#墩——14#墩〔岸边及筑岛局部〕范围采用工字钢和型钢组合, 贝雷梁与岸边采用型钢过渡段； 西岸钢便桥全部采用贝雷梁. 本钢便桥全 长约400m贝雷纵梁按连续梁拼装,标准跨径按岸边及筑岛局部采用 L=5.5m工字钢钢栈桥,水上局部采用L=9.0m和L=12.0m〔滩涂〕贝雷梁栈桥跨径布置. 下部构造均为$ 600mm壁厚6mm钢管桩根底,桥墩采用两根钢管桩和四根钢管桩进行布设施工,为增强根底的整体性,每排桥墩的钢管均采用 10号槽钢连接成整体.分配横梁采用 25b型工字钢,间距为 0.40m,分配横粱上的桥面铺设采用 20号槽钢纵向反扣铺设.贝雷梁下的钢横梁〔盖梁〕由两根I 28a工字钢构成〔或个别采用单根 45工字钢〕.桥面宽 度设计为6m,桥面用纵向反扣铺设的 20号槽钢组成桥面系.〔钢便桥标准跨示意图见后附图〕考虑地方通航, 在 9#墩和 10#墩之间设置通航位置. 为保证施工期间通航平安, 在通航道两侧各设 置4根$ 600x 8mm钢管桩防撞墩,防撞墩长度为6m,高度应高出最高潮位以上 2.5m,并设置明显的警 示标志,夜间及雾天均应设警示灯.栈桥钢管桩入土深度原那么：对于一般粘性土层$ 600mmi冈管桩入土深度以进入强风化岩层外表深度 进行限制, 具体入土深度将根据提供的详细地质资料数据结合实际施工情况进行确定, 可以采用钢管桩的贯入度进行限制,贯入度最后 90秒不得大于3mm由于近期河道清淤,主河道两边土层〔或砂层〕厚度太浅, 局部钢管桩的桩底入土深度缺乏, 为此我们将采用水下砼护脚, 并在管桩周围抛填砂袋等措 施防护.2、栈桥其它设施为保证大桥施工中水、电的供给,栈桥上设置有电缆管道和自来水供水管道.栈桥考虑采用防腐涂装保护举措. 护栏的竖杆、扶手横杆要刷上红白相间的警示反光油漆和警示灯,在栈桥两侧水面上布设浮标,预防水上船只过桥时对钢管桩的碰撞,并在通航孔位置设置.栈桥布置形式和截面形式见后附图 ?丙洲大桥钢便桥标准跨示意图?、?钢栈桥平面及桩位示意图?3、钻孔灌注桩平台施工方法1、施工钢平台设计与施工〔1〕钻孔灌注桩施工钢平台设计由于根底钻孔灌注桩根本为海上桩,桩长较大,桥位处各土层分布层多等较为特殊的地质条件,因此,为了保证在如此特殊的环境条件下, 能顺利实施钻孔灌注桩施工,海上主桥施工期间拟采用搭设水上钢平台作为钻孔灌注桩施工平台的工艺进行施工. 水上钢平台沿海上施工栈桥在墩位处垂直于栈桥沿伸布置搭设.〔具体详见钢栈桥中设计及验算方案〕① 钻孔灌注桩施工钢平台平面尺寸：、?平台平面及桩位示意图?其布置形式和截面形式见后附图?丙洲大桥平台标准跨示意图?:长X 宽=33.0 x 18.1m:长x 宽=30.0 x 18.1m:长x 宽=30.0 x 13.1m钻孔灌注桩施工钢平台平面尺寸〔双排桩〕钻孔灌注桩施工钢平台平面尺寸〔双排桩〕钻孔灌注桩施工钢平台平面尺寸〔单排桩〕② 钻孔灌注桩施工钢平台顶面标高根据本工程桥位区水位变化, 为了不影响本工程钻孔灌注桩的正常施工, 本工程钻孔灌注桩施工钢平台的顶面标高确定为 +5.5m.〔2〕钻孔灌注桩施工钢平台施工① 钻孔灌注桩施工钢平台钢管桩制作压头和卷板本工程钢管均安排专业公司进行制作,施工工艺流程：钢管桩划线下料■＞拼接成圆和纵缝焊接 拼接 成桩防腐.② 钻孔灌注桩施工钢平台钢管桩沉放根据本工程的地质水文情况、施工条件及工期要求,采用振动锤进行水上沉桩.钢管桩施沉前, 根据桩位图计算每一根桩中央的平面座标,同时确定好沉桩顺序,预防先施打的桩阻碍后序桩的施工.③ 钻孔灌注桩施工钢平台型钢平撑与剪刀撑施工本工程墩平台型钢平撑与剪刀撑采用 [12槽钢连接,目的是提升平台整体稳定,增加钢护筒下沉时导向长度,以形成群桩根底.在钻孔平台的支撑钢管桩设结束,即进行钢管桩之间的平联及上部结构施工.水平钢管联撑的施工应尽量趁低水位进行.④ 钻孔灌注桩施工钢平台上部结构施工桩顶纵梁及分配梁均为常规施工.施工完后与其下层结构均有可靠连接.纵梁顶横梁在岸上拼装后利用吊车直接吊装,根据施工顺序从 9#、10#墩再8#、11#墩,余下可从岸边往海中逐孔推进.横梁施工完成后在其上铺设纵横分配梁,纵、横梁及分配梁之间均设计有可靠的间接,以防因施工荷载而引起相对滑移,危及人员和设备的平安.在整个平台面上铺设面板封闭, 以保证钻孔桩施工期间平安.二、设备、材料、人员准备1、设备、材料组织由于本工程工程量大,结构种类多,工期短,交叉作业多,因此抓住各分项工程的施工特点,合理组织、提升施工的机械化程度,加大设备、人员、材料的投入是按时完本钱合同施工任务的关键.投入本工程栈桥、平台的主要施工机械设备及材料分别见表一?投入钢栈桥、平台的主要施工机械设备表?及表二?丙洲大桥钢栈桥、平台材料一览表? .表内所列设备及材料是根据栈桥、平台工程内容、数量,以保证施工质量和工期为前提做出的投入, 根据业主和工程工期的实际需要, 还可以进场该表以外的施工设备.表一投入钢栈桥、平台的主要施工机械设备表序号机械或设备名称型号规格数量国别制造年份额定功率(kW)生产水平1履带吊QUY382中国200438T2汽车吊QY251中国200525T3平板运输车中国一汽120034振动沉桩机DZ-452中国20045发电机组JS-4002中国2004300KW6电焊机5表二、丙洲大桥钢便桥、平台材料一览表序号材料名称规格型号单位数量备 注1钢管桩0 600mm钢管t400壁厚6mm2盖梁工字钢125b工字钢t500置于贝雷片上方3横梁工字钢128a工字钢t176两片焊接在一起使用4横梁工字钢145a工字钢t4585桥面纵梁槽钢[20a槽钢t4796桥墩间剪刀撑[10槽钢t3007贝雷架片9002、人员培训治理人员和专业技术人员及作业人员从已完工工程调派 〔从事现场施工多年,有丰富的工作经验〕并按方案规定的时间到达施工现场〔进场人员名单见表三〕 .在组织施工作业队伍时将会严格做好以下工作：① 注重素质.施工劳力人员素质直接影响工程质量,施工劳力队伍素质审查要严把“四关〞 ,即政治素质、道德纪律、身体条件和技术水平四个方面.② 注重教育.教育是先导,只有适时耐心的教育,才能使施工劳力队伍的素质不断提升.教育内容要有针对性,包括：施工当地的政策、民风习俗教育、法制教育、作风纪律教育、文化技术教育等.③ 签订施工劳务合同.要使施工人员安心施工, 把精力集中到工程质量上来, 必须按经济规律办事, 改正去的任务分配制为合同制.表三 进场人员一览表序号姓 名担任职务备注1工程经理欧阳旭2工程总工游石邦3陈贵钢便桥负责人4张忠华施工技术负责人5赵艺腾质检工程师6邵艺测量工程师7李志盛施工技术员8龙卫斌施工技术员9袁大四平安员10高雄材料员11杨镜坤施工队队长12黄博/苏影钢司机/司机13候洪俊吊机手14李俊勇振动锤、发电机操作手15苏影辉等八人焊工3、合同段所需材料采用水、陆结合运输,以地方运输为主、自运辅助的方式.各种材料的进货数量和时间,将按施工组织设计要求和现场实际及时组织货源.三、栈桥施工过程限制〔与平台施工方法一致〕由于本合同段栈桥, 工程量较大.为加快施工进度,跨海主桥栈桥分东西两个作业面施工. 栈桥施工均采用38t履带吊逐孔振沉钢管桩, 逐孔架设上部结构的施工方法搭设栈桥, 上部结构架设用“钓鱼 法〞施工.安排一辆平板运输车分别进行钢管桩及型钢、桥面板等的运输.便桥各分项工序施工顺序：钢管桩制作t钢管桩施打t横梁工字钢制安t贝雷纵梁制安t横向联接剪刀撑、水平撑t小工字钢横梁制安t槽钢铺设、固定t桥面栏杆t结点联接检查.⑴跨海主桥浅水区利用 38t履带吊用“钓鱼法〞施工① 栈桥下部结构施工精品文档精品文档a. 钢管桩的加工与制造每根栈桥钢管桩分两节加工,每节长度为 7.5〜10.5m不等,接桩在现场进行,采用设计图纸所示焊接接头,预防接头处于局部冲刷线附近.b. 钢管桩的运输钢管桩构件运输最大长度 12.0m,构件单重为3t.构件在出厂前标上重量、重心和吊点的位置,以便吊运和安装.利用挂车运至施工现场.c. 钢管桩下沉施工方法钢管桩下沉采用悬打法施工,用38t履带吊车配合振动锤施打钢管桩. 履带吊停放在已施工完成的栈桥桥面,打入栈桥根底钢管桩,测量组确定桩位与桩的垂直度满足要求后,开动振动锤振动, 在振动过程中要不断的检测桩位与桩的垂直度, 发现偏差要及时纠正.每根桩的的下沉应一气呵成, 中途不可有较长时间的停顿,以免桩周土扰动恢复造成沉桩困难.桩顶铺设好贝雷梁及桥面板后, 38T履带吊前移,进行插打下一跨钢管桩.按此方法,循序渐进的施工. 〔参见图3.4 〕I Th图3. 4 38t 履带吊振沉钢管桩示意d. 沉桩施工要点及考前须知I .沉桩开始时,可依靠桩的自重下沉,然后吊装振桩锤和夹具与桩顶连接牢固,开动振动锤使桩 下沉.当最后下沉速度与计算值相距不多,且振幅符合规定时,即认为合格,施工过程中采用设计桩长 与贯入度法进行双控.n每根桩的下沉一气呵成,不可中途间歇时间过长,以免桩周的土恢复,继续下沉困难.每次振动 持续时间过短,那么土的结构未被破坏, 过长那么振动锤部件易遭破坏. 振动的持续时间长短应根据不同机精品文档精品文档械和不同土质通过试验决定,一般不宜超过 10min〜15min.川.振动锤与桩头必须用液压钳夹紧,无间隙或松动,否那么振动力不能充分向下传递,影响钢管桩 下沉,接头也易振坏,在振动锤振动过程中,如发现桩顶有局部变形或损坏,要及时修复.IV .测量人员现场指挥精确定位,在钢管桩打设过程中要不。
