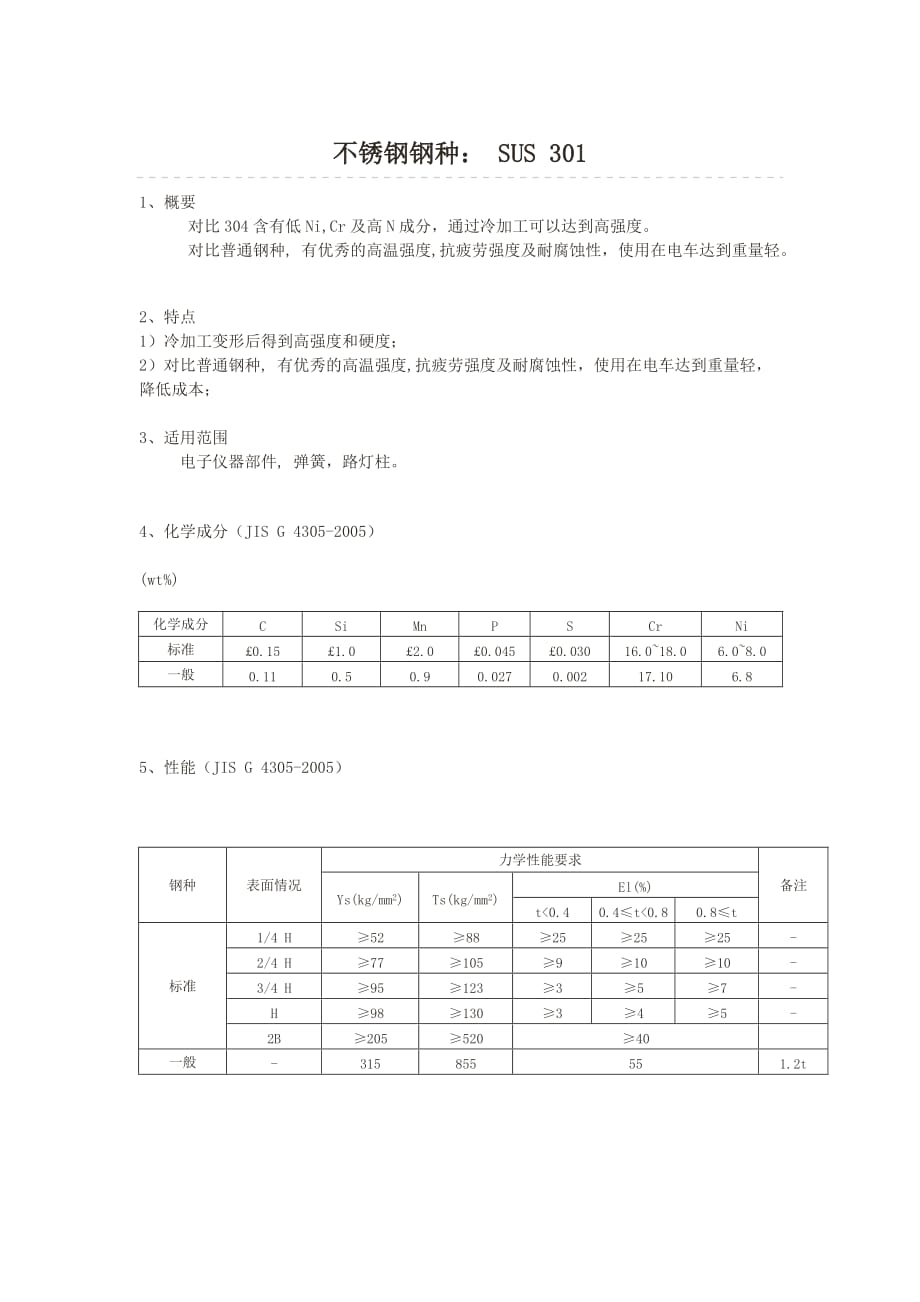

不锈钢钢种： SUS 3011、概要 对比304含有低Ni,Cr及高N成分，通过冷加工可以达到高强度 对比普通钢种, 有优秀的高温强度,抗疲劳强度及耐腐蚀性，使用在电车达到重量轻2、特点1）冷加工变形后得到高强度和硬度；2）对比普通钢种, 有优秀的高温强度,抗疲劳强度及耐腐蚀性，使用在电车达到重量轻，降低成本；3、适用范围 电子仪器部件, 弹簧，路灯柱 4、化学成分（JIS G 4305-2005）(wt%)化学成分CSiMnPSCrNi标准0.151.02.00.0450.03016.0~18.06.0~8.0一般0.110.50.90.0270.00217.106.85、性能（JIS G 4305-2005）钢种表面情况力学性能要求备注Ys(kg/mm2)Ts(kg/mm2)El(%)t<0.40.4≤t<0.80.8≤t标准1/4 H≥52≥88≥25≥25≥25-2/4 H≥77≥105≥9≥10≥10-3/4 H≥95≥123≥3≥5≥7-H≥98≥130≥3≥4≥5-2B≥205≥520≥40一般-315855551.2t6、物理性能密度(g/cm3)磁性比热250C(J/kg.0C)热导率1000C(W/m. 0C)热膨胀率20~1000C(10-6/0C)7.93无50016.316.97、热处理 熔 点：1400~14200C； 固溶处理：1010~11500C,急冷。
8、使用状态1）退火固溶状态： NO.1，2D，2B,以及各种其他表面处理状态；2）轧硬态： 1/4 H，2/4 H，3/4 ，H，这是301L最主要的使用状态。
