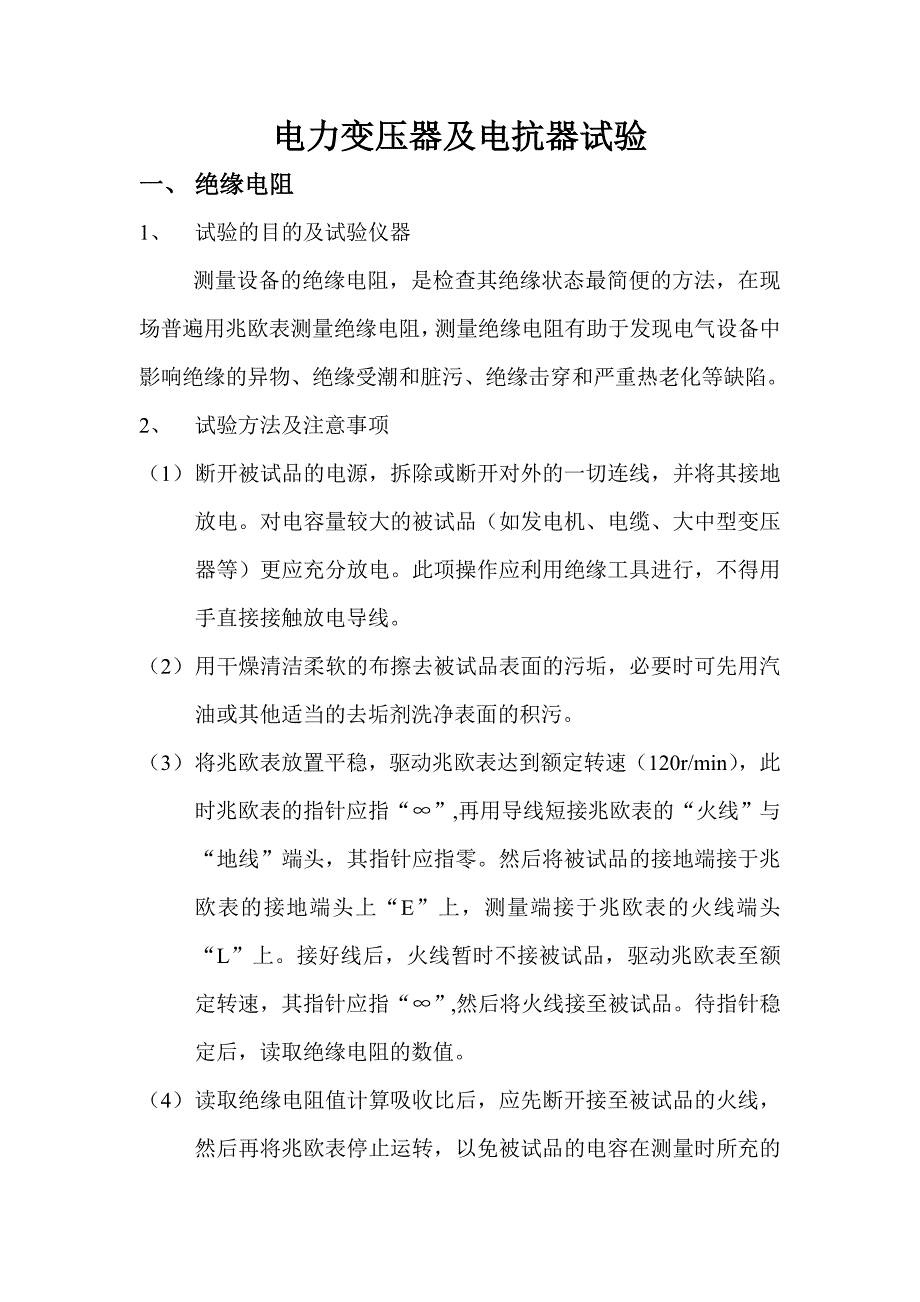

电力变压器及电抗器试验一、 绝缘电阻1、 试验的目的及试验仪器测量设备的绝缘电阻，是检查其绝缘状态最简便的方法，在现场普遍用兆欧表测量绝缘电阻，测量绝缘电阻有助于发现电气设备中影响绝缘的异物、绝缘受潮和脏污、绝缘击穿和严重热老化等缺陷2、 试验方法及注意事项（1） 断开被试品的电源，拆除或断开对外的一切连线，并将其接地放电对电容量较大的被试品（如发电机、电缆、大中型变压器等）更应充分放电此项操作应利用绝缘工具进行，不得用手直接接触放电导线2） 用干燥清洁柔软的布擦去被试品表面的污垢，必要时可先用汽油或其他适当的去垢剂洗净表面的积污3） 将兆欧表放置平稳，驱动兆欧表达到额定转速（120r/min） ，此时兆欧表的指针应指“∞”,再用导线短接兆欧表的“火线”与“地线”端头，其指针应指零然后将被试品的接地端接于兆欧表的接地端头上“E”上，测量端接于兆欧表的火线端头“L”上接好线后，火线暂时不接被试品，驱动兆欧表至额定转速，其指针应指“∞”,然后将火线接至被试品待指针稳定后，读取绝缘电阻的数值4） 读取绝缘电阻值计算吸收比后，应先断开接至被试品的火线，然后再将兆欧表停止运转，以免被试品的电容在测量时所充的电荷经兆欧表放电而损坏兆欧表，这一点在测试大容量设备时更要注意。
3、 影响绝缘电阻的因素和分析判断（1） 温度的影响温度对绝缘电阻的影响很大，一般绝缘电阻是随温度上升而减小的原因在于当温度升高时，绝缘介质的极化加剧，电导增加，致使绝缘电阻值降低，并与温度变化的程度与绝缘材料的性质和结构等有关因此，测量时必须记录温度，以便将其换算到同一温度进行比较用数学公式表达为：R2= R 1×1.5（t 1－ t2） /10式中 R1——温度为 t1 时测得的绝缘电阻值（MΩ）R2——换算到温度 t2 时的绝缘电阻值（MΩ）（2） 湿度的影响湿度对表面泄漏电流的影响很大，绝缘表面吸附潮气，常使绝缘电阻显著降低3） 放电时间的影响每测完一次绝缘电阻后，应将被试品充分放电，放电时间应大于充电时间，以利将剩余电荷放尽否则，在重复测量时，由于剩余电荷的影响，其充电电流和吸收电流将比第一次测量时小4） 分析判断① 所测的绝缘电阻应等于或大于一般容许的数值② 将测量的绝缘电阻，换算至同温度，并与出厂、交接、历年、大修前后和耐压前后的数值进行比较；与同型设备、同一设备相间比较比较结果均不应有明显的降低或较大的差异二、 绕组的直流电阻1、 试验的目的及试验仪器现场测量我们使用是仪器是变压器直流电阻测试仪，测量变压器绕组直流电阻的目的是：检查绕组接头的焊接质量和绕组有无匝间短路；电压分接开关的各个位置接触是否良好以及分接开关实际位置与指示位置是否相符；引出线有无断裂；多股导线并绕的绕组是否有断股等情况。
变压器绕组的直流电阻是变压器在交接、大修和改变分接开关必不可少的试验项目，也是故障后的重要检查项目2、 试验方法及注意事项（1） 断开被试品的电源，拆除或断开对外的一切连线，并将其接地放电对电容量较大的被试品（如发电机、电缆、大中型变压器等）更应充分放电此项操作应利用绝缘工具进行，不得用手直接接触放电导线2） 用干燥清洁柔软的布擦去被试品表面的污垢，必要时可先用汽油或其他适当的去垢剂洗净表面的积污3） 将测试仪器的上是所有接线正确接好后，然后接被试品的被测试部分，如测变压器的低压侧，接线应为低压侧绕组的 a、b两相上，如果测试的是高压侧，接线因为高压绕组的 A 相与中心点 O，接好后，接通测试仪器的电源，选择合适的电流（测试仪器一般有 40A,20A 和 10A3 个选择）要选高电流测试选择电流后，按下测试按钮，充电一段时间就可得出测试结果有时测量的数据结果相差很大，可能是测试导线与被试品接触不好，应重新夹好测试导线，再次进行测量在测量过程中，不能随意切断电源及拉掉接在被试品两端的充电连接线4） 读取记录测试数据后，要先通过测试仪器进行放电，然后才可进行下一次测量，防止接线的工作人员触电。
3、 测量结果的分析判断（1） 对 1600KVA 以上的变压器，各相绕组电阻相互间的差别不应大于三相平均值的 2%，无中性点引出线的绕组，线间差别不应大于三相平均值的 1%2） 对 1600KVA 及以下的变压器，相间差别一般不大于三相平均值的 4%，线间差别不大于三相平均值的 2%3） 与出厂、交接或上次测量的结果比较，其变化不应大于 2%三、 直流泄漏及直流耐压1、 试验的目的及试验仪器测量直流泄漏电流与测量绝缘电阻的原理相同不同的是：直流泄漏试验的电压一般比兆欧表电压高，并可任意调节，兆欧表则不然，因而它比兆欧表发现缺陷的有效性高，能灵敏地反映资质绝缘的裂纹、夹层绝缘的内部受潮及局部松散断裂、绝缘油劣化、绝缘的沿面炭化等直流耐压试验与泄漏电流的测量虽然方法一致，但其作用不同，前者是考验绝缘的耐电强度，其试验电压较高；后者是用于检查绝缘状况，试验电压相对较低因此，直流耐压对于发现某些局部缺陷更有特殊意义我们现场测量使用的仪器是 Z-VI-200KV/3mA 发生器2、 试验方法及注意事项（1） 断开被试品的电源，拆除或断开对外的一切连线，并将其接地放电2） 用干燥清洁柔软的布擦去被试品表面的污垢，必要时可先用汽油或其他适当的去垢剂洗净表面的积污。
3） 将仪器放置后，并接好所有连接线，准备开始测量，假设测主变高压绕组，测量引线应夹在三相短接的高压绕组上，低压绕组应三相短路接地；测低压绕组亦同测高压绕组方法一致4） 测量引线接好后，接通仪器的电源，按压高压通按钮，慢慢的旋转调压旋钮，使电压慢慢的升高到所需要的值，试验顺利时，升压完成时，记录 1min 时的泄漏电流值试验时有可能出现异常，有时电压不能升到所需值时，仪器就会自动跳开关，这有可能是夹引线的时候，裸露的引线离金属物体太近，导致了对设备外壳的放电，所以，试验时要听有没有嗤嗤的放电声；还有可能是仪器本身的过压保护值设的太小了，当升压高过保护值时仪器就会跳，升压旋钮调节时，跳动比较大，所以要慢慢的旋转升压旋钮设备绝缘击穿也是升不到所需的电压值，这时应用兆欧表测设备绝缘在测量结束记录数据时，有时数据比较大，可能是引线的夹子没有夹好，应夹好后重新测量一次5） 测量结束后，应先将电压降至零后，按下高压断按钮，断掉仪器的电源，然后通过放电棒放电后，再进行拆线3、 试验结果要求分析绕组额定电压KV3 6~10 20~35 66~330 500直流试验电压KV5 10 20 40 60读取 1min 时的泄漏电流值（结果与前一次测试相比应无明显变化）四、 介质损耗1、 试验的目的及试验仪器测量设备的介质损耗是判断绝缘较为有效的方法，通过测量介质损耗，可以反映出绝缘的一系列缺陷，如绝缘受潮，油脏污或劣化变质等。
我们现场使用的仪器是 CPC100 多功能测试仪2、 试验方法及注意事项（1） 断开被试品的电源，拆除或断开对外的一切连线，并将其接地放电2） 将仪器放置后，并接好所有连接线，准备开始测量3） 测量引线接好后，按下仪器“I/O”接通仪器的电源，仪器上的绿色警示灯亮，表示是安全状态，然后打开安全锁才可以操作在面板上按下“…”其它功能键，通过旋转搜索旋钮选择“tanD 进入一个新的画面，然后在新的画面里设置所需要加的电压值，选择模式设置完成后，按下“I/O”测试按钮，按下后，红色警示灯闪烁，再按一下，红色灯一直亮，表示有高电压或大电流输出，应注意安全试验顺利时，测量结束记录数据试验时有可能出现异常，有时按下测试按钮后，红灯一直闪烁不能输出，应检查仪器的接线是否正确在测量结束记录数据时，有时数据不符合要求，可能是选择的模式不对或是引线的夹子没有夹好，应夹好后重新测量一次4） 测量结束后，按下测试“I/O”按钮断掉仪器的输出，断掉仪器的电源，然后通过放电棒放电后，再进行拆线5） 试验时应注意：① 仪器的电源线应接地② 仪器的接地端子要完好接地③ 测量引线离金属体不要太近，防止试验时对外壳放电3、试验结果要求分析①tgδ 不大于下列数值：330~500KV 为 0.6%，66~220KV 为0.8%35KV 及以下为 1.5%②tgδ 值与历年的数值比较不应有显著变化（一般不大于 30%）③试验电压如下：绕组电压 10KV 及以上试验电压为 10KV绕组电压 10KV 以下试验电压为 Un。
