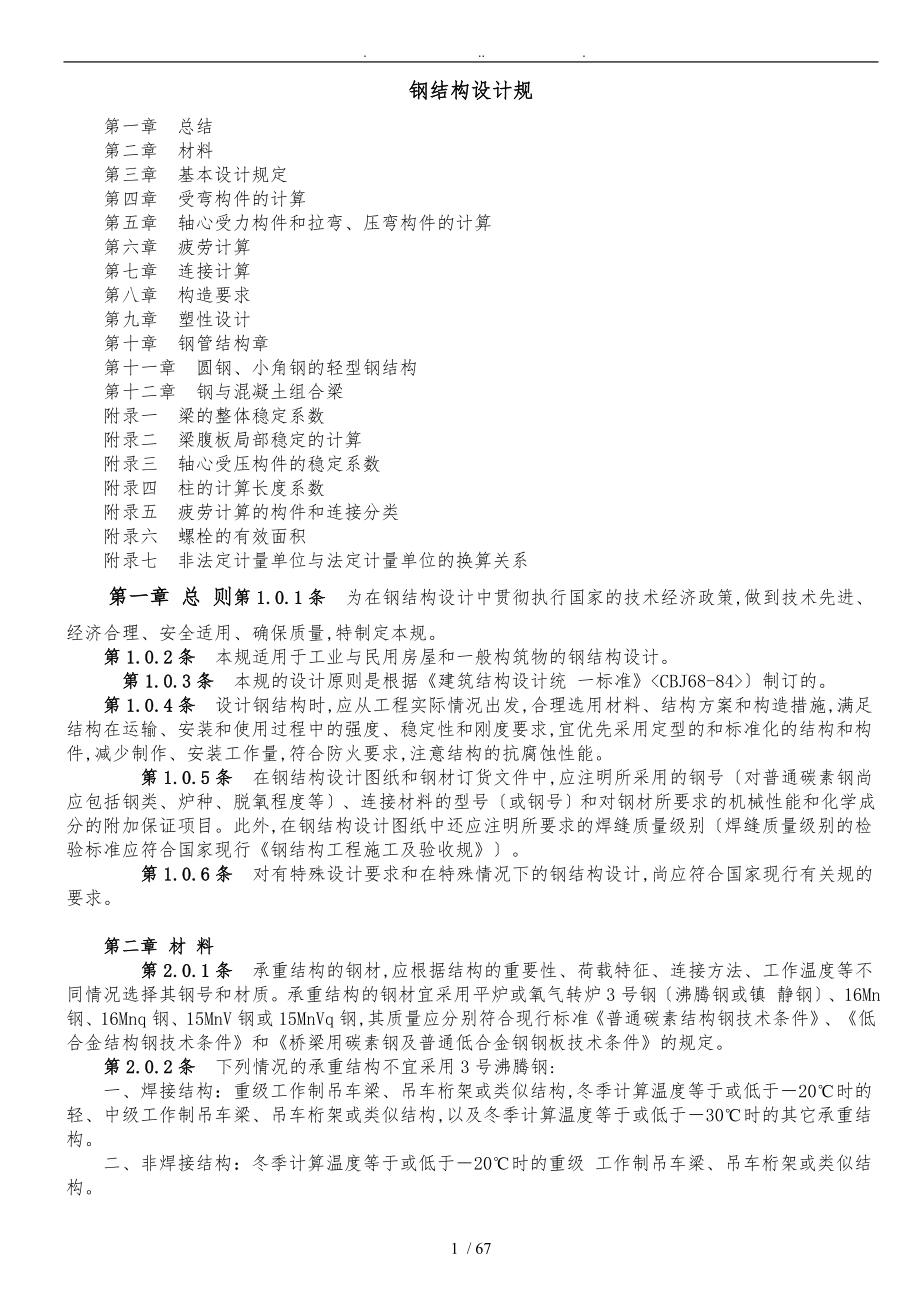

. .. . 钢结构设计规第一章 总结第二章 材料第三章 基本设计规定第四章 受弯构件的计算第五章 轴心受力构件和拉弯、压弯构件的计算第六章 疲劳计算第七章 连接计算第八章 构造要求第九章 塑性设计第十章 钢管结构章第十一章 圆钢、小角钢的轻型钢结构第十二章 钢与混凝土组合梁附录一 梁的整体稳定系数附录二 梁腹板局部稳定的计算附录三 轴心受压构件的稳定系数附录四 柱的计算长度系数附录五 疲劳计算的构件和连接分类附录六 螺栓的有效面积附录七 非法定计量单位与法定计量单位的换算关系第一章 总 则第1.0.1条 为在钢结构设计中贯彻执行国家的技术经济政策,做到技术先进、经济合理、安全适用、确保质量,特制定本规 第1.0.2条 本规适用于工业与民用房屋和一般构筑物的钢结构设计 第1.0.3条 本规的设计原则是根据《建筑结构设计统 一标准》〕制订的 第1.0.4条 设计钢结构时,应从工程实际情况出发,合理选用材料、结构方案和构造措施,满足结构在运输、安装和使用过程中的强度、稳定性和刚度要求,宜优先采用定型的和标准化的结构和构件,减少制作、安装工作量,符合防火要求,注意结构的抗腐蚀性能。
第1.0.5条 在钢结构设计图纸和钢材订货文件中,应注明所采用的钢号〔对普通碳素钢尚应包括钢类、炉种、脱氧程度等〕、连接材料的型号〔或钢号〕和对钢材所要求的机械性能和化学成分的附加保证项目此外,在钢结构设计图纸中还应注明所要求的焊缝质量级别〔焊缝质量级别的检验标准应符合国家现行《钢结构工程施工及验收规》〕 第1.0.6条 对有特殊设计要求和在特殊情况下的钢结构设计,尚应符合国家现行有关规的要求第二章 材 料 第2.0.1条 承重结构的钢材,应根据结构的重要性、荷载特征、连接方法、工作温度等不同情况选择其钢号和材质承重结构的钢材宜采用平炉或氧气转炉3号钢〔沸腾钢或镇 静钢〕、16Mn钢、16Mnq钢、15MnV钢或15MnVq钢,其质量应分别符合现行标准《普通碳素结构钢技术条件》、《低合金结构钢技术条件》和《桥梁用碳素钢及普通低合金钢钢板技术条件》的规定 第2.0.2条 下列情况的承重结构不宜采用3号沸腾钢: 一、焊接结构：重级工作制吊车梁、吊车桁架或类似结构,冬季计算温度等于或低于－20℃时的轻、中级工作制吊车梁、吊车桁架或类似结构,以及冬季计算温度等于或低于－30℃时的其它承重结构。
二、非焊接结构：冬季计算温度等于或低于－20℃时的重级 工作制吊车梁、吊车桁架或类似结构 注明：冬季计算温度应按国家现行《采暖通风和空气调节设计规》中规定的冬季空气调节室外计算温度确定,对采暖房屋的结构可按该规定值提高10℃采用 第2.0.3条 承重结构的钢材应具有抗拉强度、伸长率、屈服强度〔或屈服点〕和硫、磷含量的合格保证,对焊接结构尚应具有碳含量的合格保证承重结构的钢材,必要时尚应具有冷弯试验的合格保证对于重级工作制和吊车起重量等于或大于50ｔ的中级工作制 焊接吊车梁、吊车桁架或类似结构的钢材,应具有常温冲击韧性的合格保证但当冬季计算温度等于或低于－20℃时,对于3号钢尚应具有－20℃冲击韧性的合格保证；对于16Mn钢、16Mnq钢、15MnV钢或15MnVq钢尚应具有－40℃冲击韧性的合格保证对于重级工作制的非焊接吊车梁、吊车桁架或类似结构的钢材,必要时亦应具有冲击韧性的合格保证 第2.0.4条 钢铸件应采用现行标准《一般工程用铸造碳钢》中规定的ZG200-400、ZG230-450、ZG270-500或ZG310-570号钢第2.0.5条 钢结构的连接材料应符合下列要求: 一、手工焊接采用的焊条,应符合现行标准《碳钢焊条》或《低合金钢焊条》的规定。
选择的焊条型号应与主体金属强度相适应对重级工作制吊车梁、吊车桁架或类似结构,宜采用低氢型焊条 二、自动焊接或半自动焊接采用的焊丝和焊剂,应与主体金属强度相适应焊丝应符合现行标准《焊接用钢丝》的规定 三、普通螺栓可采用现行标准《普通碳素结构钢技术条件》中规定的3号钢制成 四、高强度螺栓应符合现行标准《钢结构用高强度大六角头 螺栓、大六角螺母、垫圈型式尺寸与技术条件》或《钢结构用扭剪型高强度螺栓连接副型式尺寸与技术条件》的规定 五、铆钉应采用现行标准《普通碳素钢铆螺用热轧圆钢技术条件》中规定的ML2或ML3号钢制成 六、锚栓可采用现行标准《普通碳素结构钢技术条件》中规定的3号钢或《低合金结构钢技术条件》中规定的16Mn钢制成第三章基本设计规定 第一节设计原则 第3.1.1条 本规除疲劳计算外,采用以概率理论为基础的极限状态设计方法,用分项系数的设计表达式进行计算 第3.1.2条 结构的极限状态系指结构或构件能满足设计规定的某一功能要求的临界状态,超过这一状态结构或构件便不再能满足设计要求承重结构应按下列承载能力极限状态和正常使用极限状态进行设计： 一、承载能力极限状态为结构或构件达到最大承载能力或达到不适于继续承载的变形时的极限状态； 二、正常使用极限状态为结构或构件达到正常使用的某项规定限值时的极限状态。
第3.1.3条 设计钢结构时,应根据结构破坏可能产生的后果,采用不同的安全等级一般工业与民用建筑钢结构的安全等级可取为二级,特殊建筑钢结构的安全等级可根据具体情况另行确定 第3.1.4条 按承载能力极限状态设计钢结构时,应考虑荷载效应的基本组合,必要时尚应考虑荷载效应的偶然组合按正常使用极限状态设计钢结构时,除钢与混凝土组合梁外,应只考虑荷载短期效应组合 第3.1.5条 计算结构或构件的强度、稳定性以及连接的强度时,应采用荷载设计值〔荷载标准值乘以荷载分项系数〕；计算疲劳和正常使用极限状态的变形时,应采用荷载标准值 第3.1.6条 对于直接承受动力荷载的结构：在计算强度和稳定性时,动力荷载设计值应乘动力系数；在计算疲劳和变形时,动力荷载标准值不应乘动力系数计算吊车梁或吊车桁架及其制动结构的疲劳时,吊车荷载应按作用在跨间起重量最大的一台吊车确定第3.1.7条 设计钢结构时,荷载的标准值、荷载分项系数、荷载组合系数、动力荷载的动力系数以及按结构安全等级确定的重要性系数,应按《建筑结构荷载规》的规定采用 第3.1.8条 计算重级工作制吊车梁〔或吊车桁架〕及其制动结构的强度和稳定性以及连接的强度时,吊车的横向水平荷载应乘以表3.1.8的增大系数。
第3.1.9条 计算平炉、电炉、转炉车间或其它类似车间的工作平台结构时,由检修材料所产生的荷载,可乘以下列折减系数： 主 梁 0.85柱<包括基础〕 0.75 第二节设计指标 第3.2.1条 钢材的强度设计值〔材料强度的标准值除以抗力分项系数〕,应根据钢材厚度或直径〔对3号钢按表3.2.1-1的分组〕按表3.2.1-2采用钢铸件的强度设计值应按表3.2.1-3第3.2.2条 计算下列情况的结构构件或连接时,第3.2.1条规定的强度设计值应乘以相应的折减系数： 一、单面连接的单角钢 １．按轴心受力计算强度和连接0.85； ２．按轴心受压计算稳定性 二、施工条件较差的高空安装焊缝和铆钉连接0.90； 三、沉头和半沉头铆钉连接0.80 注：当几种情况同时存在时,其折减系数应连乘第3.2.3条 钢材和钢铸件的物理性能指标应按表3.2.3 采用第三节结构变形的规定 第3.3.1条 计算钢结构变形时,可不考虑螺栓〔或铆钉〕孔引起的截面削弱第3.3.2条 受弯构件的挠度不应超过表3.3.2中所列的容许值第3.3.3条 多层框架结构在风荷载作用下的顶点水平位移与总高度之比值不宜大于1/500,层间相对位移与层高之比值不宜大于1/400。
注：对室装修要求较高的民用建筑多层框架结构,层间相对位移与层高之比值宜适当减小无隔墙的多层框架结构,层间相对位移可不受限制第3.3.4条 在设有重级工作制吊车的厂房中,跨间每侧吊车梁或吊车桁架的制动结构,由一台最大吊车横向水平荷载所产生的挠度不宜超过制动结构跨度的1/2200第3.3.5条 设有重级工作制吊车的厂房柱和设有中、重级工作制吊车的露天栈桥柱,在吊车梁或吊车桁架的顶面标高处,由一台最大吊车水平荷载所产生的计算变形值,不应超过表3.3.5中所列的容许值第四章 受弯构件的计算第一节 强 度 第4.1.1条 在主平面受弯的实腹构件,其抗弯强度应按下列规定计算： 一、承受静力荷载或间接承受动力荷载时, 第4.1.3条 当梁上翼缘受有沿腹板平面作用的集中荷载、且该荷载处又未设置支承加劲肋时,腹板计算高度上边缘的局部承压强度应按下式计算: 第4.1.4条 在组合梁的腹板计算高度边缘处,若同时受有较大的正应力、剪应力和局部压应力,或同时受有较大的正应力和剪应力〔如连续梁支座处或梁的翼缘截面改变处等〕,其折算应力应按下式计算：式中σ、τ、σｃ——腹板计算高度边缘同一点上同时产生的正应力、剪应力和局部压应力,r和σ c应按公式<4.1.2>和公式<4.1.3-1|>计算,σ应按下式计算：第二节 整体稳定第4.2.1条 符合下列情况之一时,可不计算梁的整体稳定性： 一、有铺板〔各种钢筋混凝土板和钢板〕密铺在梁的受压翼缘上并与其牢固相连、能阻止梁受压翼缘的侧向位移时。
二、工字形截面筒支梁受压翼缘的自由长度L1与其宽度B1之比不超过表4.2.1所规定的数值时②梁的支座处,应采取构造措施以防止梁端截面的扭转对跨中无侧向支承点的梁,L1 为其跨度；对跨中有侧向支承点的梁,L1为受压翼缘侧向支承点间的距离〔梁的支座处视为有侧向支承〕 第4.2.2条 除第4.2.1条所指情况外,在最大刚度主平面受弯的构件,其整体稳定性应按下式计算： 注：见第４．２．１条注② 第4.2.3条 除第4.2.1条所指情况外,在两个主平面受弯的工字形截面构件,其整体稳定性应按下式计算： 注：见第４．２．１条注② 第4.2.4条 不符合第4.2.1条第一项情况的箱形截面简支梁,其截面尺寸〔图4.2.4〕应满足ｈ/bo ≤6,且L1/bo 不应超过下列数值：符合上述规定的箱形截面简支梁,可不计算整体稳定性 注：其它钢号的梁,其L1/bo 值不应大于95<235/fy> 第4.2.5条 用作减少梁受压翼缘自由长度的侧向支撑,其轴心力应根据侧向力F确定,梁的侧向力应按下式计算： 第三节 局部稳定 第4.3.1条 为保证组合梁腹板的局部稳定性,应按下列规定在腹板上配置加劲肋〔图4.3.1〕： 一、当ho /tw ≤80235/fy时,对有局部压应力〔σc≠０〕的梁, 宜按构造配置横向加劲肋；但对无局部压应力〔σc＝０〕的梁,可不配置加劲肋。
二、当80235/fy ＜ho /tw ≤170235/fy时,应配置横向加劲肋,并应按第4.3.2条的规定进行计算〔对无局部压应力的梁,当ho /tw ≤100235/fy 时,可不计算〕 三、当ho /tw ＞170235/fy 时,应配置横向加劲肋和在受压区配置纵向加劲肋,必要时尚应在受压区配置短加劲肋,并均应按第4.3.2条的规定进行计算此处ho为腹板的计算高度,tw为腹板的。
