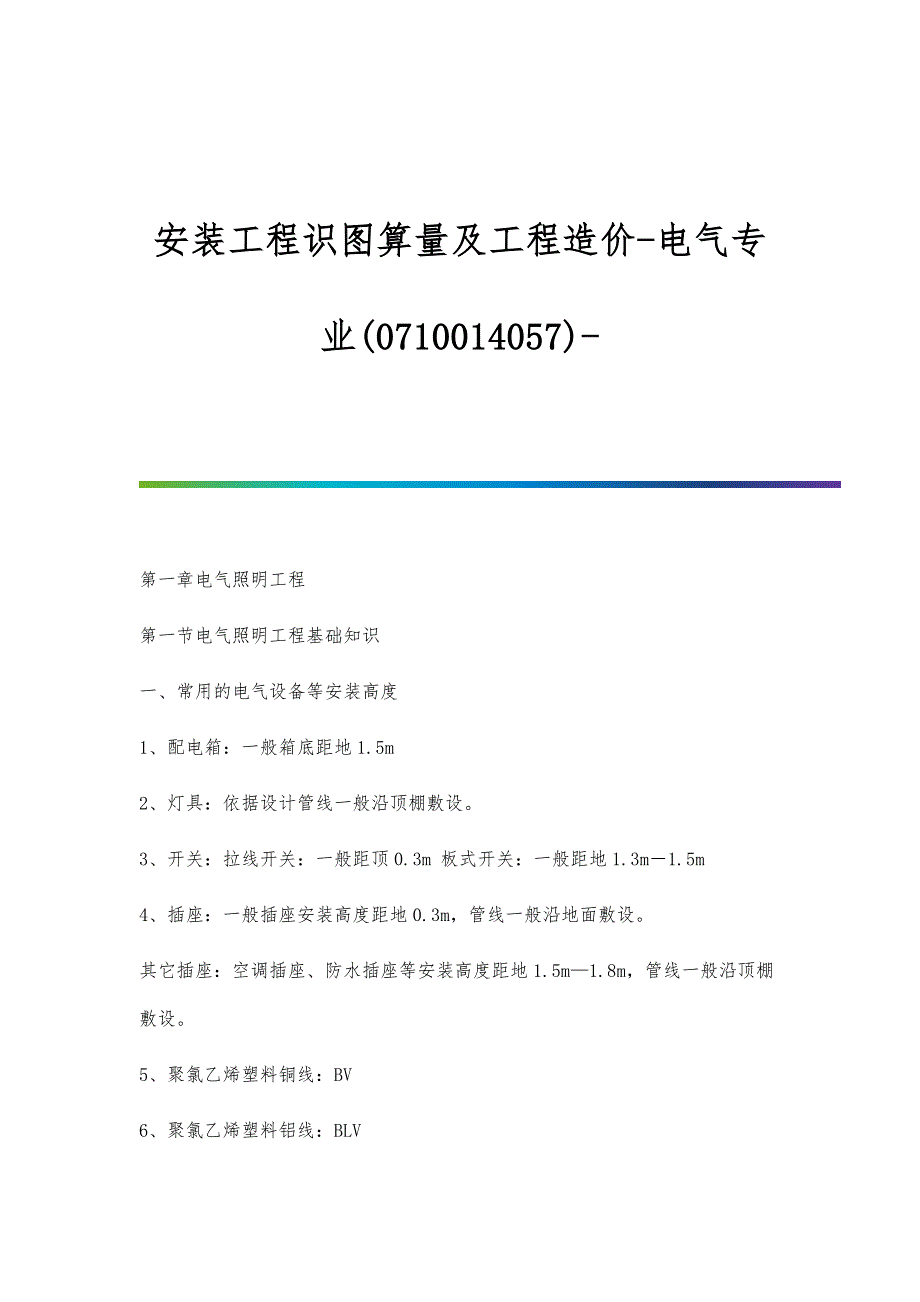

安装工程识图算量及工程造价-电气专业(0710014057)- 第一章电气照明工程第一节电气照明工程基础知识一、常用的电气设备等安装高度1、配电箱：一般箱底距地1.5m2、灯具：依据设计管线一般沿顶棚敷设3、开关：拉线开关：一般距顶0.3m 板式开关：一般距地1.3m－1.5m4、插座：一般插座安装高度距地0.3m，管线一般沿地面敷设其它插座：空调插座、防水插座等安装高度距地1.5m—1.8m，管线一般沿顶棚敷设5、聚氯乙烯塑料铜线：BV6、聚氯乙烯塑料铝线：BLV二、建筑电气工程施工图常用图形符号1 、动力、照明线路在平面图上的表示方法①线路配线方式符号具体符号：SC 焊接钢管配线TC （DG）电线管（薄壁钢壁）配线P （VG 硬塑料管配线（PVC） PC （RVG软塑料管配线F （SPG）金属软管（蛇皮管）配线CT 电缆桥架配线②线路敷配部位符号M（S）沿钢索配线BE（LM）沿梁或屋架下弦明配线CLE（ZM）沿柱明配线WE（QM）沿墙明配线FC（DA）埋地面（板）敷设CLE（KZM）跨柱明配线CE（PM）沿天棚明配线BC（LA）在梁内或沿梁暗配线CLC （ZA）在柱内或沿柱暗配线WC （QA）在墙内暗配线CC （PA）在顶棚内暗配线③线路文字标注格式a—b（c x d）e-f式中a ——线路编号或线路用途符号；b ——导线型号；c ——导线根数；d ——导线截面，不同截面分别标准；e ——配线方式符号及导线穿管管径；f ——敷设部位符号。
2、动力、照明设备在平面图上表示方法①用电设备标注格式下载文档原格式(Word原格式，共53页)付费下载第一章电气照明工程第一节电气照明工程基础知识一、常用的电气设备等安装高度1、配电箱：一般箱底距地1.5m2、灯具：依据设计管线一般沿顶棚敷设3、开关：拉线开关：一般距顶0.3m 板式开关：一般距地1.3m－1.5m4、插座：一般插座安装高度距地0.3m，管线一般沿地面敷设其它插座：空调插座、防水插座等安装高度距地1.5m—1.8m，管线一般沿顶棚敷设5、聚氯乙烯塑料铜线：BV6、聚氯乙烯塑料铝线：BLV二、建筑电气工程施工图常用图形符号1 、动力、照明线路在平面图上的表示方法①线路配线方式符号具体符号：SC 焊接钢管配线TC （DG）电线管（薄壁钢壁）配线P （VG 硬塑料管配线（PVC） PC （RVG软塑料管配线F （SPG）金属软管（蛇皮管）配线CT 电缆桥架配线②线路敷配部位符号M（S）沿钢索配线BE（LM）沿梁或屋架下弦明配线CLE（ZM）沿柱明配线WE（QM）沿墙明配线FC（DA）埋地面（板）敷设CLE（KZM）跨柱明配线CE（PM）沿天棚明配线BC（LA）在梁内或沿梁暗配线CLC （ZA）在柱内或沿柱暗配线WC （QA）在墙内暗配线CC （PA）在顶棚内暗配线③线路文字标注格式a—b（c x d）e-f式中a ——线路编号或线路用途符号；b ——导线型号；c ——导线根数；d ——导线截面，不同截面分别标准；e ——配线方式符号及导线穿管管径；f ——敷设部位符号。
