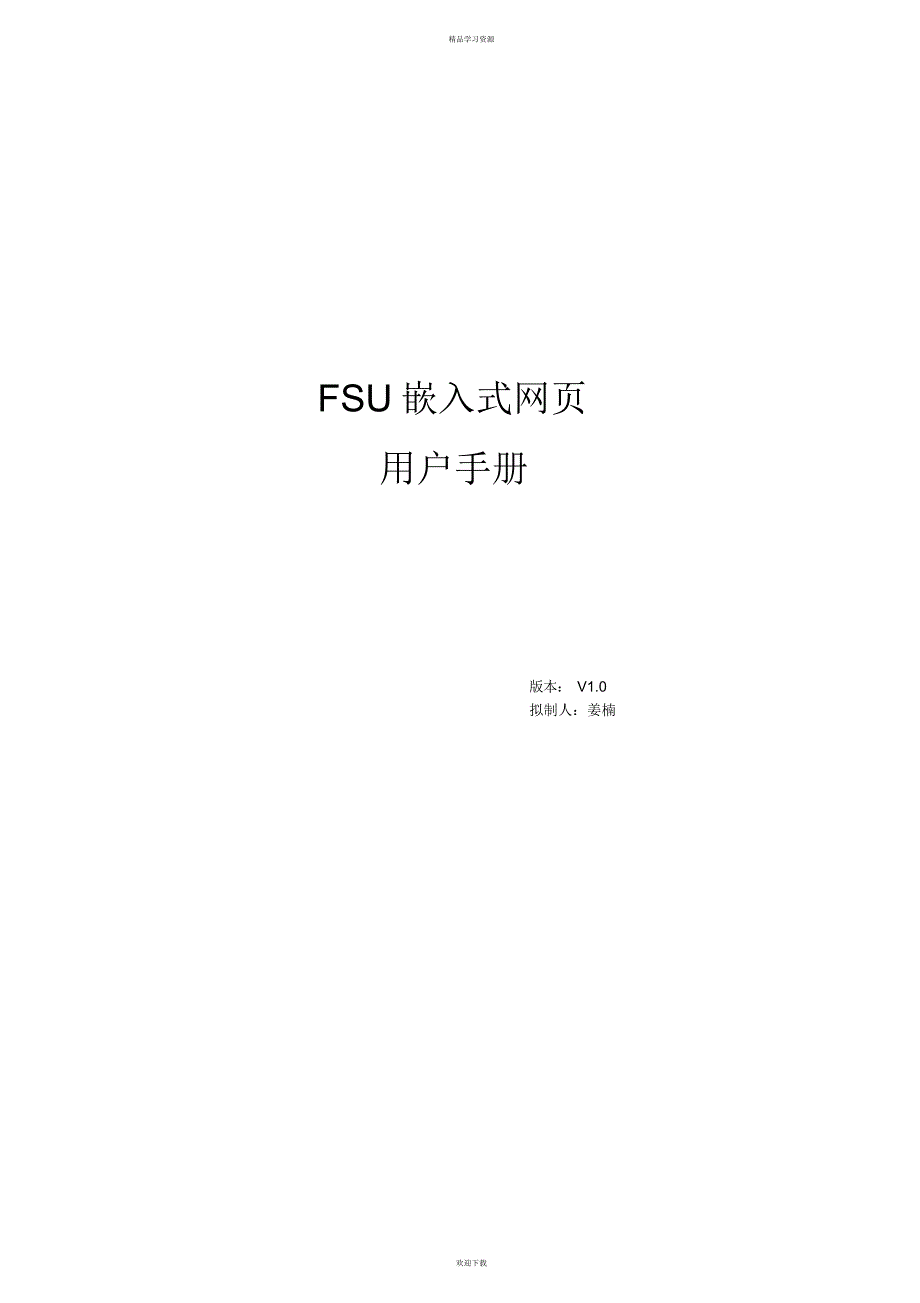

精品学习资源FSU 嵌入式网页用户手册版本： V1.0拟制人：姜楠欢迎下载精品学习资源目录前言 3步骤一： 登录 3步骤二： 配置 5步骤三： 调试 12步骤四： 帮忙 17欢迎下载精品学习资源前言本文详细阐述针对接入铁塔系统 FSU 的配置和调试功能，按现场调试步骤进行分节说明；调试配置前请仔细阅读后操作；步骤一： 登录1) 用网线连接好 FSU 后， 打开浏览器，输入采集器 IP 地址，默认出厂 IP-192.168.100.100,进入网页主界面，如以下图留意：a) 浏览器最好使用 IE8 以上版本，以及 Google 浏览器，其他版本浏览器未经测试2) 输入用户名及密码登录系统，用户 :user，密码 :emerson，登录后进入浏览界面，如以下图欢迎下载精品学习资源未升级前的 FSU 信息，如以下图：FSU 断电，插入升级 U 盘后，再重新加电；升级后的 FSU 信息，如以下图：欢迎下载精品学习资源FSU 配置前需要进行时间猎取和应用步骤二： 配置1) 点击上方菜单中配置选项，进入配置界面，如以下图欢迎下载精品学习资源导入 io.cfg 文件，可做配置使用2) 第一进入 IO 通道属性界面，在这里进行设置各个通道的配置属性a) 修改：选中某一行，修改完毕后点击应用；b) 导入： 点击导入 IO 配置文件链接， 可以将事先制作好的配置文件导入， 省去修改的麻烦欢迎下载精品学习资源3) 点击左侧站点配置选项，进入 MU 配置界面，如以下图a) 填写站点信息 FSU 编码和 FSUCode 都填写一个编码 ,SC 地址不改b) 添加串口设备， 输入设备实际接入的端口、地址、参数、名称、铁塔设备编码等信 息， 并导入设备模板和 SO 库， 已经导入过 SO 库可以不必再导入，更新除外，配欢迎下载精品学习资源置完毕后点击增加，如以下图，连续增加以此类推； 也可点击某一行进行修改；留意：是否为 1501 选项为添加 IPLU1501 设备才勾选，其他情形不要勾选无线猫协议 OZJXDGPSE6-02 ，使用串口参数 9600.n.8.1，地址 1，设备编码以实际为准c) 将滚动条下移，进行添加 IO 设备，输入设备名称和设备编码，进行增加，如以下图欢迎下载精品学习资源d) 配置完毕后点击储存，假如不需要再进行其它配置项改动，在是否应用提示框中点击确定使配置生效留意：假如有样板站配置可在界面最底端分别导入 XML 和 INI 配置，重新刷新页面， 然后重新编辑铁塔 ID 等信息即可削减操作欢迎下载精品学习资源4) 点击左侧其他配置选项，进入配置界面，如以下图a) USB Modem 掉电重启设置： 假如是板载 IO ，请选择板载继电器，并选择 DO 口号假如是接入的 IPLU1501 的继电器端口上， 需要配置 IPLU1501 所接的端口和设备地址、 DO 口号〔本次工程无 IPLU1501 〕b) 灯控联动设置：选择 DO 口号欢迎下载精品学习资源5) 点击左侧设备种类映射配置，进入配置界面，如以下图留意：此界面用于铁塔设备类型 ID 和我司设备类型 ID 的映射关系配置， 一般情形下不需要修改， 可能会存在新增的情形， 请谨慎操作欢迎下载精品学习资源步骤三： 调试1) 配置完毕后， 并且应用了新的配置后，在上方菜单栏中选择铁塔选项，如以下图a) 后台程序将自动进行拨号注册，拨号成功后 Modem 拨号状态和 L2TP 拨号状态会更新b) 铁塔系统注册成功后注册状态会显示为留意：状态信息需要手动刷新，但不要刷新太频繁， 否就会使拨号程序繁忙拨号成功后， 铁塔注册状态可能会比铁塔系统状态滞后一些时间， 这是由于网络状态不好或者铁塔系统回复确认信息速度缘由导致，请 30 秒刷新一次查看欢迎下载精品学习资源2) 当铁塔注册状态变为后，切换到实时监控页面，开头调试，如以下图a) 蓝色标准信号为和铁塔绑定信号，我们调试重点也是关注此类信号b) 当产生告警和终止告警时，比照铁塔系统上是否正常产生告警c) 假如网页产生告警， 铁塔系统无告警， 请点击铁塔 ->铁塔告警页面查看发送给铁塔的告警是否有显示，未显示可能的缘由如下，请仔细检查并询问开发部1 信号基类 ID 未与铁塔 ID 绑定2 网络情形不好，移动天线，调整无线信号强度欢迎下载精品学习资源欢迎下载精品学习资源3) IP 视频调试： 点击页面左侧菜单 IP 调试进入选择页面a) 假如是网口直连设备，并且 IP 摄像头也接入，选择 IP 视频〔局域网直连〕查看图像b) 假如是远程无线拜望选择 IP 视频〔无线连接查看〕留意： IP 摄像头默认地址 192.168.100.88 ， 假如不是此 IP，请先设置摄像头 IP 为此 IP用户名： admin 密码 Enp12345 ，图像位置调整如以下图4〕调试记录调试完毕后请储存调试记录，用于工程爱护所用a) 输入工程名和合同号进行储存b) 查看调试结果显示目前的调试信息，如以下图留意：告警测试必需含有开头告警和终止告警时间才算合格欢迎下载精品学习资源欢迎下载精品学习资源步骤四： 帮忙打开菜单栏中的帮忙信息查看当前 FSU类型、以及版本等信息， 用于现场反馈问题时所用， 如以下图欢迎下载。
