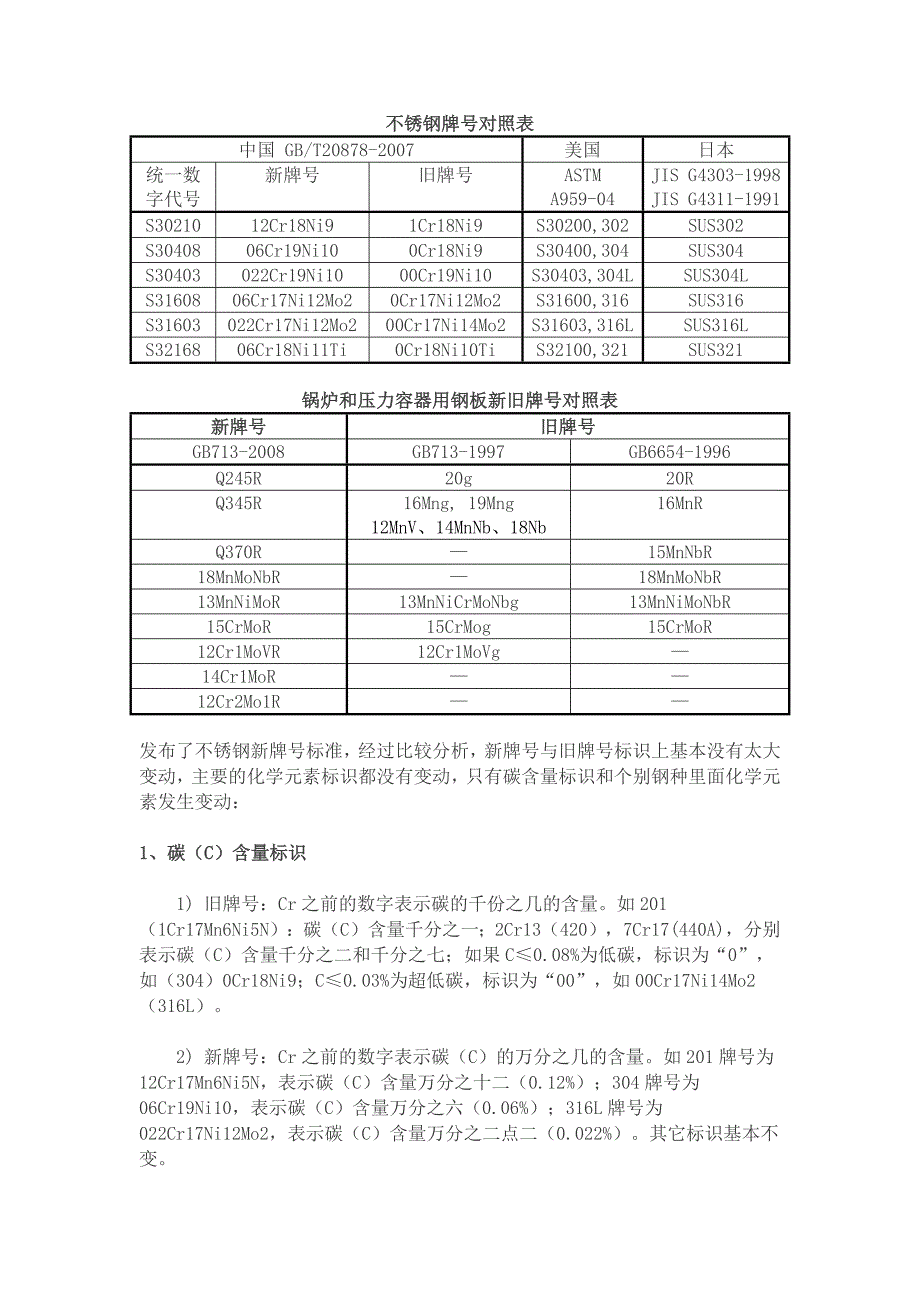

不锈钢牌号对照表不锈钢牌号对照表 中国 GB/T20878-2007美国日本统一数 字代号新牌号旧牌号 ASTM A959- 04JIS G4303- 1998 JIS G4311- 1991 S3021012Cr18Ni91Cr18Ni9S30200,302SUS302 S3040806Cr19Ni100Cr18Ni9S30400,304SUS304 S30403022Cr19Ni1000Cr19Ni10S30403,304LSUS304L S3160806Cr17Ni12Mo20Cr17Ni12Mo2S31600,316SUS316 S31603022Cr17Ni12Mo200Cr17Ni14Mo2S31603,316LSUS316L S3216806Cr18Ni11Ti0Cr18Ni10TiS32100,321SUS321锅炉和压力容器用钢板新旧牌号对照表锅炉和压力容器用钢板新旧牌号对照表 新牌号新牌号旧牌号旧牌号 GB713-2008GB713-1997GB6654-1996 Q245R20g20R Q345R16Mng, 19Mng 12MnV、14MnNb、18Nb16MnRQ370R—15MnNbR 18MnMoNbR—18MnMoNbR 13MnNiMoR13MnNiCrMoNbg13MnNiMoNbR 15CrMoR15CrMog15CrMoR 12Cr1MoVR12Cr1MoVg— 14Cr1MoR—— 12Cr2Mo1R——发布了不锈钢新牌号标准，经过比较分析，新牌号与旧牌号标识上基本没有太 大变动，主要的化学元素标识都没有变动，只有碳含量标识和个别钢种里面化 学元素发生变动： 1 1、碳（、碳（C C）含量标识）含量标识 1) 旧牌号：Cr 之前的数字表示碳的千份之几的含量。
如 201（1Cr17Mn6Ni5N）：碳（C）含量千分之一；2Cr13（420），7Cr17(440A)， 分别表示碳（C）含量千分之二和千分之七；如果 C≤0.08%为低碳，标识为 “0”，如（304）0Cr18Ni9；C≤0.03%为超低碳，标识为“00”，如 00Cr17Ni14Mo2（316L） 2) 新牌号：Cr 之前的数字表示碳（C）的万分之几的含量如 201 牌号为 12Cr17Mn6Ni5N，表示碳（C）含量万分之十二（0.12%）；304 牌号为 06Cr19Ni10，表示碳（C）含量万分之六（0.06%）；316L 牌号为022Cr17Ni12Mo2，表示碳（C）含量万分之二点二（0.022%）其它标识基本不 变 新牌号中碳（C）含量较之以前更加明确，对产品生产技术也有了更高的要 求 2 2、个别材质原料含量发生调整、个别材质原料含量发生调整 原料含量发生变动的部分钢种比较： 中国标准美 国序 列新标准旧标准日 本 (JIS)ASTMUNS 106Cr19Ni100Cr18Ni9SUS304304S30400 2022Cr17Ni12Mo200Cr17Ni14Mo2SUS316L316LS31603 3019Cr19Mo2NbTi00Cr18Mo2SUS444444S44400 406Cr18Ni11Ti0Cr18Ni10TiSUS321321S32100 506Cr19Ni10N0Cr19Ni9NSUS304N1304NS30451304 中 Cr 和 Ni 的含量分别上涨了 1 个的点；316L 中 Ni 的含量上涨 2 个的 点；444 中 Cr 含量上涨了 1 个的点 并加入了 Nb、Ti 微量元素；321 中 Ni 含量 减少了 1 个的点；304N1 中 Ni 含量减少了 1 个的点。
各钢种之间做了不同程度的调整，镍奥氏体中调整幅度比例比较大。
