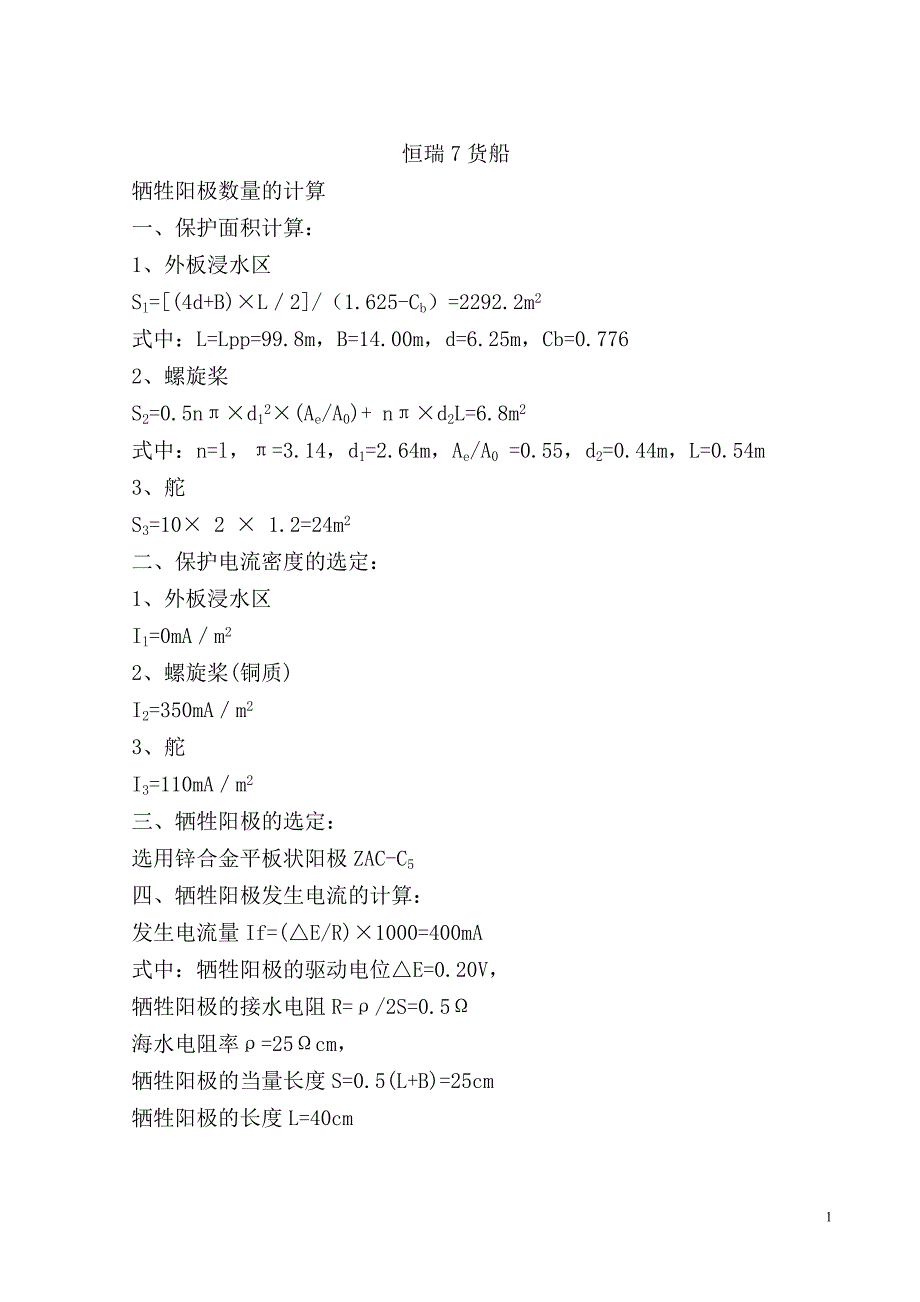

1恒瑞 7 货船牺牲阳极数量的计算一、保护面积计算：1、外板浸水区Sl=[(4d+B)×L／2]/（1.625-Cb）=2292.2m2式中：L=Lpp=99.8m，B=14.00m，d=6.25m，Cb=0.7762、螺旋桨S2=0.5nπ×d12×(Ae/A0)+ nπ×d2L=6.8m2式中：n=l，π=3.14，d1=2.64m，Ae/A0 =0.55，d2=0.44m，L=0.54m3、舵S3=10× 2 × 1.2=24m2二、保护电流密度的选定：1、外板浸水区Il=0mA／m22、螺旋桨(铜质)I2=350mA／m23、舵I3=110mA／m2三、牺牲阳极的选定：选用锌合金平板状阳极 ZAC-C5四、牺牲阳极发生电流的计算：发生电流量 If=(△E/R)×1000=400mA式中：牺牲阳极的驱动电位△E=0.20V，牺牲阳极的接水电阻 R=ρ/2S=0.5Ω海水电阻率 ρ=25Ωcm，牺牲阳极的当量长度 S=0.5(L+B)=25cm牺牲阳极的长度 L=40cm2牺牲阳极的宽度 B=10cm五、牺牲阳极的寿命计算：T=(mQ×1000)/( Im×8760×K) =2.62 年式中：每块牺牲阳极的质量 m=9kg，牺牲阳极的实际电容量 Q=780Ah／kg牺牲阳极平均发生电流量 Im=0.651f=260mA牺牲阳极的利用系数(K)-1=0.85六、牺牲阳极的用量计算：Ni=(Ii×S)/If式中：牺牲阳极的实际电容量 Q=780Ah／kg牺牲阳极平均发生电流量 Im=0.65If =312mA牺牲阳极的利用系数(K)-1=0.851、外板浸水区Nl= (Il ×S1)/ If=57.3 块，实取 58 块。
式中：Il=10mA／m2，S1=2144.7m2，If =400mA2、螺旋桨N2=( I2×S2)/ If =5.95 块，实取 6 块式中：I2 =350mA／m2，S2=6.8m2，If=400mA3、舵N3= (I3×S3) / If =6.6 块，实取 7 块式中：I3=110mA／m2，S3=24m2，If=400mA另通海阀上设 2 块，每块牺牲阳极的质量 m=5．5kg七、牺牲阳极的布置：详见《牺牲阳极布置图》 3恒瑞 7 货船一、船舶要素：总 长 LOA： 99．8m船 长 Lpp： 92．4m型 宽 B： 14．00m型 深 D： 7．40m吃 水 T： 6．25m航 速 V： ～10kn二、舵参数：（1）舵面积 A=11.8m2 (2)展舷比： λ=3.7/3.19=1.16 (3)平衡系数：E=0.651/3.19=0.204(4)舵面积形心距舵杆中心线：R=0.944m舵面积形心距舵承长度中点垂直距离：H=2.556m三、舵结构构件：本船舵结构构件按中国船级社 1996 年《钢质海船入级与建造规范》的要求计算。
1)舵柄处舵杆直径：舵杆直径 D=K(AV2R)1/3 = 213.5mm式中：K=20.6 (e=0.204 时)A=11.8m2V=10knR=0.944m4实际为 D=220mm，满足要求(2)下舵承处舵杆直径：舵杆直径 D1= K(AV2R1)1/3 =252.5mm 式中： A=11.8m2V=10knR1=(h2+αR2)1/2=3.33mmh=2.556mα=5.13(e=0.204 时)实际为 Dl=260mm，满足要求(3)舵销：a．舵销直径：d=4.3V(A、)1/2 +40=144.4mm式中：V=10kn该舵销所支承的舵面积 A、=0.5A=5.9m2取 d=160mmB、舵销支承长度：ZpB≥1.2d=1.2×144.4=173.3mm取 ZpB=250mm(4)水平法兰：a．连接水平法兰螺栓直径：d=0.68Dl／(n)1/2=49.9mm式中：Dl=180mm；n=6(螺栓数)取 d=60mmb、水平法兰厚度：δ≥d=49.9mm实际为 δ=75mm综上所述校核计算，本船舵结构参数、强度满足规范要求。
