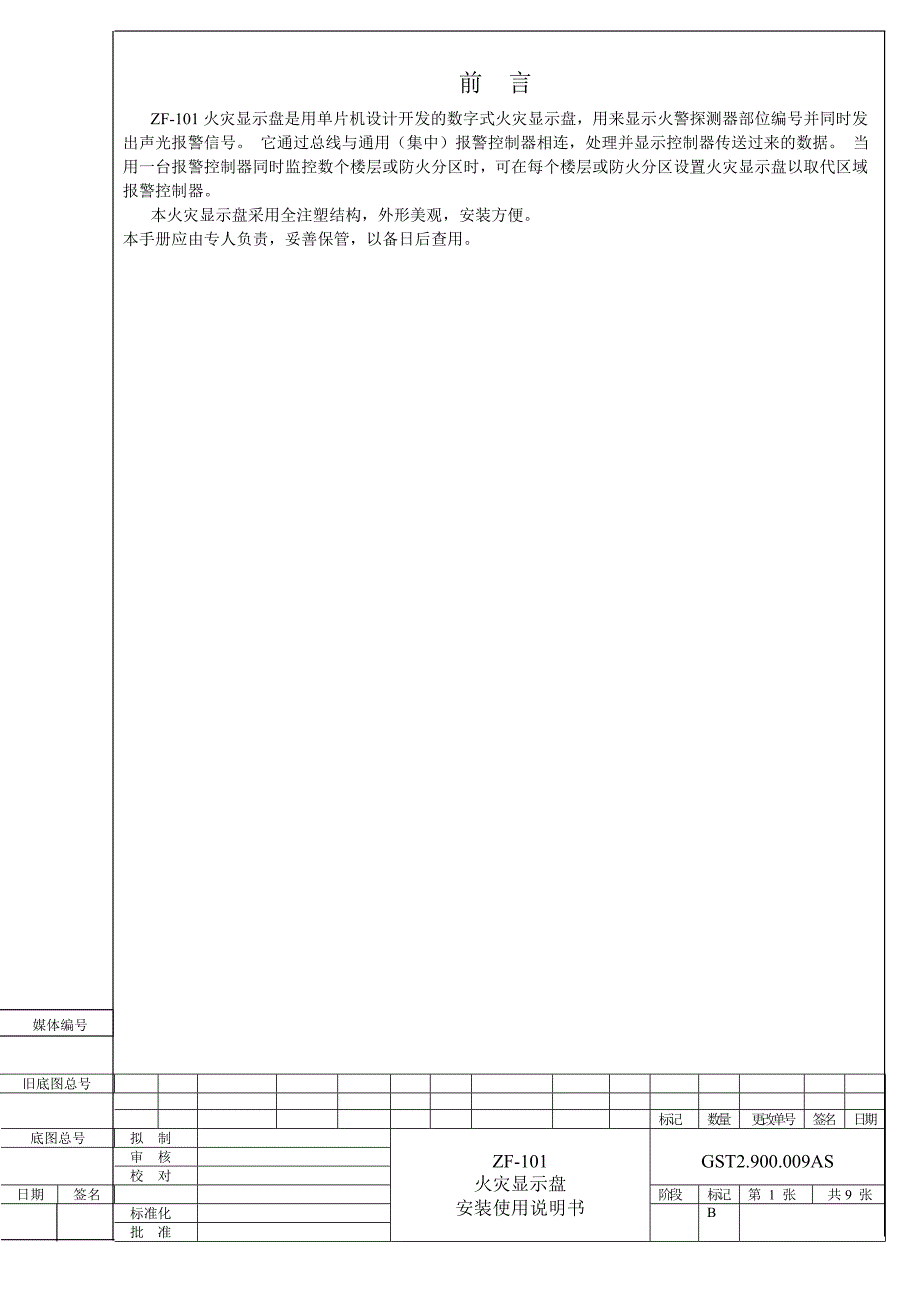

旧底图总号标 记 数 量 更 改 单 号 签 名 日 期底图总号 拟 制审 核校 对GST2.900.009AS 日期 签名 阶 段 标 记 第 1 张 共 9 张标准化批 准ZF-101火灾显示盘安装使用说明书 B媒体编号前 言ZF-101 火灾显示盘是用单片机设计开发的数字式火灾显示盘,用来显示火警探测器部位编号并同时发出声光报警信号 它通过总线与通用(集中)报警控制器相连,处理并显示控制器传送过来的数据 当用一台报警控制器同时监控数个楼层或防火分区时,可在每个楼层或防火分区设置火灾显示盘以取代区域报警控制器本火灾显示盘采用全注塑结构,外形美观,安装方便本手册应由专人负责,妥善保管,以备日后查用GST2.900.009AS 标 记 数 量 更改单号 签号 日 期第 2 张底图总号旧底图总号媒体编号目 录一、一、 概述概述 .....................................................................................................................3二、二、 主要技术指标主要技术指标 .....................................................................................................3三、三、 主要功能介绍主要功能介绍 .....................................................................................................3四、四、 火灾显示盘外观示意图火灾显示盘外观示意图 .....................................................................................4五、五、 火灾显示盘安装方法火灾显示盘安装方法 .........................................................................................5六、六、 一般操作使用说明一般操作使用说明 .............................................................................................71.. 系统设置系统设置 .......................................................................................................72.. 开机开机 ...............................................................................................................73.. 各功能键的使用各功能键的使用 ...........................................................................................84. 配接配接 GST2000 火灾自动报警系统火灾自动报警系统 ...................................................................85. 配接配接 GST5000 火灾自动报警系统火灾自动报警系统 .......................................................................8七、七、 故障及维修处理故障及维修处理 .................................................................................................8八、八、 注意事项注意事项 .............................................................................................................9GST2.900.009AS 标 记 数 量 更改单号 签号 日 期第 3 张底图总号旧底图总号媒体编号一、 概述ZF-101 型火灾显示盘是用单片机设计开发的数字式火灾显示盘,用来显示火警探测器部位编号并同时发出声光报警信号。

它通过总线与通用(集中)报警控制器相连,处理并显示控制器传送过来的数据 当用一台报警控制器同时监控数个楼层或防火分区时,可在每个楼层或防火分区设置火灾显示盘以取代区域报警控制器本火灾显示盘采用全注塑结构,外形美观,安装方便二、 主要技术指标显示范围:可显示 0000~9999 中任意报警编码点 (配接 GST-2000 系统,即配接数码显示火灾报警控制器)000000 00~999999 99 中任意报警编码点 (配接 GST-5000 系统,即配接汉字液晶显示火灾报警控制器)显示容量:最多不超过 50 个报警信息 线 制:与火灾报警控制器间采用有极性二总线连接,另需两根 DC24V 电源供电线(不分极性)使用条件:环境温度:-10℃~+50℃相对湿度95%(402℃)电 源:采用 DC24 V 电源集中供电+ 4 - 6静态功耗1W三、 主要功能介绍1. 拨码开关可设置本机号、选择显示方式及设置显示盘类型2. 在机器紊乱时,可使用复位键复位显示盘,恢复正常工作状态3. 机器开机后自动对存储器、指示灯、数码管、声音进行检查,该功能在监控状态下按“自检”键可随时进行。

4. 主机发出报警信号后,本机可发出声光报警,并准确显示报警信息,当报警信息多于 1 条时,按“调显”键可点查报警信息GST2.900.009AS 标 记 数 量 更改单号 签号 日 期第 4 张底图总号旧底图总号媒体编号5. 配接 GST5000 系统时,本机设有时钟显示6. 本机报火警, 发出火警声响时,可用“消音”键消除火警声, 并可手动恢复下次火警时, 声响可再次启动 7. 本机在监控状态下可通过按“节电” 键在节电方式和非节电方式之间转换四、 火灾显示盘外观示意图1. 火灾显示盘整机外观示意图如下:图 1 火灾显示盘外观示意图2. 火灾显示盘面板示意图:图 2 火灾显示盘面板示意图“自检/调显”键: 在监控状态下,此键功能为 “自检” ;在报警状态下,此键功能为“调显”GST2.900.009AS 标 记 数 量 更改单号 签号 日 期第 5 张底图总号旧底图总号媒体编号“节电/消音”键:在监控状态下,此键为 “节电”控制;在报警状态下,此键功能为“消音”图 3 火灾显示盘对外端子示意图其中,A、B:与火灾报警控制器连接的通讯总线接线端子;24V:DC24V 供电线端子,不分极性;地:接地线端子。

图 4 火灾显示盘设置开关示意图将火灾显示盘顶部的机壳盖打开,可对拔码开关、复位键以及电源开关进行操作五、 火灾显示盘安装方法ZF-101 火灾显示盘分底座及显示盘二部分,采用壁挂式安装,外接线路可直接与显示盘的底座连接,其安装底座示意图如下:GST2.900.009AS 标 记 数 量 更改单号 签号 日 期第 6 张底图总号旧底图总号媒体编号图 5 安装底座示意图安装方法:1. 固定底座:(1) 在需安装 ZF-101 火灾显示盘的墙壁相应位置处打两个8 的孔,要求两孔中心距离为 166mm2) 在孔内塞入 8 的塑料涨套3) 将底座置于墙上,用 1½英寸的木螺丝加垫圈后从底座的安装孔处穿出,固定在墙上孔内的塑料涨套内2. 连线:将由墙内接线盒里引出的导线及火灾显示盘上的连线,分别按照拔插端子旁端子标签的标注连接在拔插端子上其中,成对的内、外端子(如内 A,外 A)在电气上是连接的端子上标“内”的接火灾显示盘上的对应端子;端子上标“外”的接接线盒内对应的连接线DC24V 电源线不分极性3. 固定火灾显示盘:将火灾显示盘背面的三个孔对准底座相应的部位,并沿垂直于墙壁的方向用力按压火灾显示盘,同时将火灾显示盘向下滑动至底座上面的两个小钩弹起。

4. 检验安装是否牢固5. 安装示意图见图 6GST2.900.009AS 标 记 数 量 更改单号 签号 日 期第 7 张底图总号旧底图总号媒体编号图 6 火灾显示盘安装示意图布线要求:通讯二总线 A、B 采用 RVVP-2 x 1.0mm2 屏蔽线,屏蔽层与底座上“外地” 端子相接,DC24V 电源供电二总线采用 BV-2 x 4.0mm 2 线六、 一般操作使用说明1. 系统设置根据工程需要可通过拨码开关对系统进行设置,方法如下:拨码开关“N1~N6”为本机编号设置端:处于 ON 为 0、OFF 为 1本机原始编码公式如下:编码号=N1+2 ×N2+4×N3+8×N4+16×N5+32×N6编码范围:1~63拨码开关“7”配接 GST2000 为显示方式设置开关:OFF 只接受并显示本层(或本区)报警探测器二次码(二次码的前 2 位与本机编码相同) ON 接受并显示所有报警探测器二次码配接 GST5000 时无意义拨码开关“8”为选择显示盘类型开关:ON 为配接 GST5000 系统;OFF 为配接 GST2000 系统图 7 所示的设置其意义为:编码号=1+2 ×1+4×1+8×1+16×1+32×0=3131 号火灾显示盘、只显示本层(本地区)报警探测器二次码、配接 GST2000 系统。

GST2.900.009AS 标 记 数 量 更改单号 签号 日 期第 8 张底图总号旧底图总号媒体编号图 7 拨码开关示意图2. 开机在消防室内打开为火灾显示盘供电的电源,然后现场打开复示器电源开关,机器进入自检状态自检完毕,机器进入监控状态,工作指示灯亮3. 各功能键的使用1. 在监控状态下,按下“自检/调显”键,机器自动对内部存储器和各种显示元件进行检查;在火警状态下,当火警数多于一个时,首先显示首警,10 秒后机器开始循环显示报警情况,在此期间按下“自检/调显 ”键,可按报警顺序点查报警情况2. 在监控状态下, 按下“节电方式/ 消音”键,节电灯亮,数字显示区无显示,如有操作或报警将恢复显示;在火警状态下,按下“节电方式/消音”键,即可消除报警声音但再次报警时,仍应有声音报警4. 配接 GST2000 火灾自动报警系统进入监控状态后,机器将在后两位显示本机号码当监控区内有火警时,首警灯及火警灯亮,前四位为首警地址码,后两位为本机号10 秒后循环显示报警讯息,前四位为报警探测器二次码,后两位为报警顺序按点查键,可点查报警信息5. 配接 GST5000 火灾自动报警系统配接 GST5000 系统区别于配接 GST2000 系统的显示有以下几点: 正常工作状态,显示窗内的前两位为本机所属楼层号,第三位为楼号(由主机设定) ,后四位为时间,秒灯闪亮。

 若需查看本机号及本机控制类型,在正常状态下按自检键,自检结束后显示盘显示窗内的前两位为本机号,第三位表示本显示盘的显示方式,显示方式定义如下:0 系统内的所有火警信息均显示;1 只显示本楼所有火警信息;2 只显示本楼本层及上、下层所有火警信息;3 只显示本楼本层所有火警信息;4~9 无意义,保留字,禁用 报警时, 显示窗显示探测器八位编码,其中前六位为探测器二次码,后两位为设备类型。
