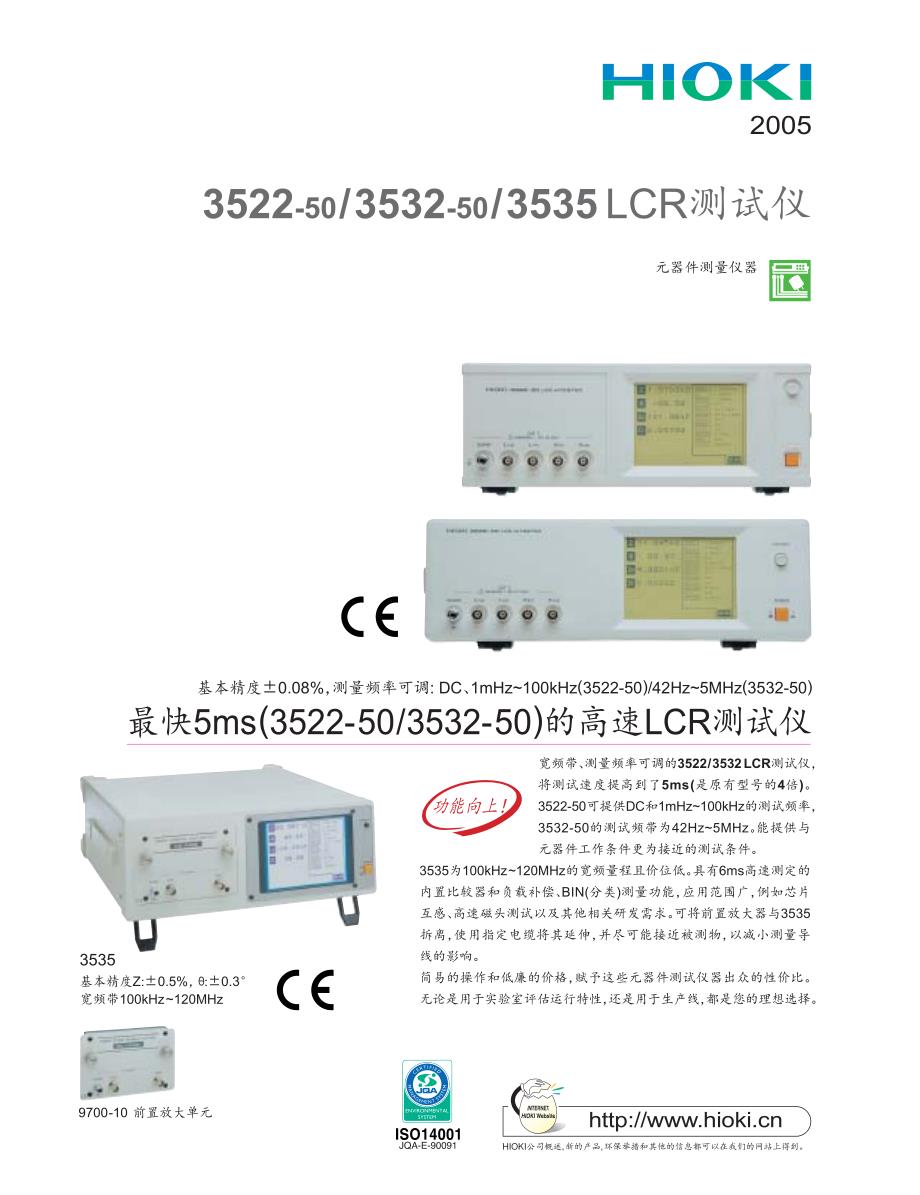

3522-50/3532-50/3535 LCR测试仪HIOKI公司概述,新的产品,环保举措和其他的信息都可以在我们的网站上得到元器件测量仪器宽频带、 测量频率可调的3522/3532 LCR测试仪，将测试速度提高到了5ms(是原有型号的4倍)3522-50可提供DC和1mHz~100kHz的测试频率，3532-50的测试频带为42Hz~5MHz 能提供与元器件工作条件更为接近的测试条件3535为100kHz~120MHz的宽频量程且价位低 具有6ms高速测定的内置比较器和负载补偿、 BIN(分类)测量功能， 应用范围广， 例如芯片互感、 高速磁头测试以及其他相关研发需求 可将前置放大器与3535拆离， 使用指定电缆将其延伸， 并尽可能接近被测物， 以减小测量导线的影响简易的操作和低廉的价格， 赋予这些元器件测试仪器出众的性价比无论是用于实验室评估运行特性， 还是用于生产线， 都是您的理想选择功能向上！基本精度±0.08%， 测量频率可调: DC、 1mHz~100kHz(3522-50)/42Hz~5MHz(3532-50)3535 基本精度Z:±0.5%， θ:±0.3° 宽频带100kHz~120MHz20053522-50 LCR测试仪 3532-50 LCR测试仪附件: 电源线、 接地适配器、 备用保险丝 (100/120V时1A， 220V/240时0.5A)●选件 9140 四端子探头 9143 针夹型探头 9261 测试冶具 9262 测试冶具(直接型) 9263 SMD测试冶具(直接型) 9268 DC偏置电压单元 9269 DC偏置电流单元 9165 连接电缆 (用于9268/9269;BNC-BNC;1.5m) 9166 连接电缆 (用于9268/9269;BNC-clip;1.5m) 9593-01 RS-232C接口 9518-01 GP-IB接口前置放大器和测试冶具不随主机提供， 请选择前置放大器和测试冶具选件，必须同本机组和校正。

●选件 9700-10 前置放大单元 9677 SMD测试冶具 9699 SMD测试冶具 9678 连接电缆 9637 RS-232C 电缆 (9pin-9pin/交叉/1.8m) 9638 RS-232C 电缆 (9pin-25pin/交叉/1.8m)●以下共同 9151-02 GP-IB 连接电缆 (2m) 9151-04 GP-IB 连接电缆 (4m) 9442 打印机 9443 AC 适配器 (用于9442) 9446 连接电缆 (用于9442和3522-50/3532-50连接) 9444 连接电缆 (用于9442和3535连接) 1196 记录纸 (用于9442/25m, 10卷)3535 选件9678 连接电缆 电缆长: 2m9677 SMD 测试冶具(直接接触型)9677 SMD 测试冶具 工作频率: DC~120MHz 测量对象尺寸: 3.5±0.5mm 尺寸: 约103W×37.1H×47.6D mm 重量: 约135g *与3535组合使用时， 无CE标记9699 SMD 测试冶具 工作频率: DC~120MHz 测量对象尺寸: 宽1.0~4.0mm, 高1.5mm以下 尺寸: 约100.5W×28.6H×40.0D mm 重量: 约125g9700-10 前置放大单元 测量范围: 100mΩ~300kΩ(3量程)本机不提供测试冶具， 订货时请选择一测试冶具选件。

3535 LCR测试仪3522-50/3532-50/3535 LCR HiTESTER最快5ms(3522-50/3532-50)的高速LCR测试仪(用于电极下)9700-10 前置放大单元12测量频率(Hz)■更宽范围的测量频率3522-50的测量频率可设置成DC或1mHz~100kHz、 3532-50 则可设置成42Hz~5MHz、 4位数分辨率的任意值 使得进一 步接近运作条件的测量、 评估■高分辨率和高精度全5位显示的高分辨率测量， 而且可进行基本精度是±0.08%的高精度测量■最快5ms的高速测量四种采样率可供选择:FAST/NORMAL/SLOW/SLOW2 最快约5ms(显示|Z|时)的快速采样， 提高了生产线的效率测试频率随测量参数的不同而不同)■14种测量参数可测量以下参数， 并且通过计算机可以捕捉所选定的参数:|Z|、 |Y|、θ 、 Rp(DCR*)、 Rs(ESR,DCR*)、 G、 X、 B、 Lp、 Ls、 Cp、 Cs、 D(tanδ)和Q *DCR为3522-50仅有■DC电阻测量 (*仅3522-50具有)DC电阻测量是3522-50的另一个特性。

只用一台3522-50就能够提供评估变压器和线圈的重要参数:电感(L)和DC电阻(DCR)■测量广范围的电压和电流除了可发生通常开路信号之外， 此类仪器还可在恒压/恒流的模式下， 提供依赖于电压 / 电流的评估 信号电平设置范围广:10mV~5Vrms/10μA~100mA(最高1MHz)■测量的同时进行测量条件的调整测量频率、 测量信号电平和其它测量条件， 可在监测测量结果的同时改变其设置， 可发挥有效的事先测量及评估条件的设置■触摸屏的对话型操作操作极为简便:只需触摸屏幕即可随意改变项目的设置， 仅所需项目依次被显示 采用前面简洁的触摸屏， 省去了全部按键开关，操作不再繁杂■可存储30组测量条件最多可存储包括比较条件在内的30组测量条件， 为反复测量较多的样品测试提供快速响应 因为内存中存储了多种测量条件， 所以可以连续进行5种不同测量 比较功能使单台仪器就能提供逻辑AND输出■4种参数同时测量从全参数中， 可选择任意4种参数同时进行观察并显示■放大显示功能最多4种参数可放大显示， 这使测量值在一定距离的条件下也能较为容易地读取■相关补偿功能补偿系数a、 b可按照以下补偿公式进行测量值的补偿。

补偿值=a×测量值+b■打印输出使用选件9442打印机， 可以打印测量值、 比较结果和屏幕画面■直流偏置测量使用选件9268/9269直流偏置单元， 电压和电流偏置测量简单可行 最大可加DC±40V*的偏置依据测量条件而定3522-50/3532-50/3535 LCR HiTESTER3522-50/3532-50/3535 LCR HiTESTER■宽频测量范围测量频率100kHz~120MHz， 以4位分辨率进行设置■最快6ms高速测量4种采样速度可供选择:FAST/NORMAL/SLOW/SLOW2 最快约为6ms(显示|Z|时)， 为提高生产线效率提供快速采样测量频率视测量参数的不同而不同)■14种测量参数可测量以下参数， 也可使用计算机捕捉必要的参数 |Z|， |Y|， θ， Rp，Rs(ESR)， G， X， B， Lp， Ls， Cp， Cs， D(tanδ)和Q■测量的同时进行测量条件的调整测量频率、 信号电平等测量条件， 可在监视测量值的同时进行更改，所以可有效发挥于事前测量、 评估标准等设置■测量值的存储 主机可存储200组测量值 保存数据可一次传输到计算机或打印出来。

■放大显示功能最多4组参数可放大显示， 便于生产线或其它距显示有一定距离的情况下观察测量值■打印输出使用选件9442打印机， 测量值、 比较结果和屏幕数据可打印输出■BIN(分类)测量2种测量最多使用10组分类， 利用测量值可以很容易地进行分类■连续测量可存储30组测量条件 从中最大可连续测量保存于屏幕的5组测量条件 使用比较器功能时， 使用1台、 并通过一系列的操作， 可获得这些条件的AND输出■负载补偿功能测量用于基准参考的样品， 可补偿测量值 用此功能可调和各仪器间的测量值■存储30组测量条件利用可存储30组包括比较值在内的测量条件的功能， 为随时更换的样品检测的反复测量生产线， 提供快速响应■同时测量4种参数可选择任何4种参数同时测量并显示■相关补偿功能可设置以下补偿系数a和b， 达到对测量值的补偿补偿值=a×测量值+b3522-50/3532-50两型号涵盖的 DC、 1mHz~100kHz/42Hz~5MHz宽频带范围3535型 可拆卸前置放大单元可将3535用前置放大单元与3535本机拆离 本 机与前置放大单元通过专用电缆连接， 并可将 其延伸至被测物， 以减小测量导线的影响。

3535本机9678连接电缆前置放大单元3535基本性能3522-50/3532-50基本性能12测量频率(Hz)■更宽范围的测量频率3522-50的测量频率可设置成DC或1mHz~100kHz、 3532-50 则可设置成42Hz~5MHz、 4位数分辨率的任意值 使得进一 步接近运作条件的测量、 评估■高分辨率和高精度全5位显示的高分辨率测量， 而且可进行基本精度是±0.08%的高精度测量■最快5ms的高速测量四种采样率可供选择:FAST/NORMAL/SLOW/SLOW2 最快约5ms(显示|Z|时)的快速采样， 提高了生产线的效率测试频率随测量参数的不同而不同)■14种测量参数可测量以下参数， 并且通过计算机可以捕捉所选定的参数:|Z|、 |Y|、θ 、 Rp(DCR*)、 Rs(ESR,DCR*)、 G、 X、 B、 Lp、 Ls、 Cp、 Cs、 D(tanδ)和Q *DCR为3522-50仅有■DC电阻测量 (*仅3522-50具有)DC电阻测量是3522-50的另一个特性 只用一台3522-50就能够提供评估变压器和线圈的重要参数:电感(L)和DC电阻(DCR)■测量广范围的电压和电流除了可发生通常开路信号之外， 此类仪器还可在恒压/恒流的模式下， 提供依赖于电压 / 电流的评估。

信号电平设置范围广:10mV~5Vrms/10μA~100mA(最高1MHz)■测量的同时进行测量条件的调整测量频率、 测量信号电平和其它测量条件， 可在监测测量结果的同时改变其设置， 可发挥有效的事先测量及评估条件的设置■触摸屏的对话型操作操作极为简便:只需触摸屏幕即可随意改变项目的设置， 仅所需项目依次被显示 采用前面简洁的触摸屏， 省去了全部按键开关，操作不再繁杂■可存储30组测量条件最多可存储包括比较条件在内的30组测量条件， 为反复测量较多的样品测试提供快速响应 因为内存中存储了多种测量条件， 所以可以连续进行5种不同测量 比较功能使单台仪器就能提供逻辑AND输出■4种参数同时测量从全参数中， 可选择任意4种参数同时进行观察并显示■放大显示功能最多4种参数可放大显示， 这使测量值在一定距离的条件下也能较为容易地读取■相关补偿功能补偿系数a、 b可按照以下补偿公式进行测量值的补偿补偿值=a×测量值+b■打印输出使用选件9442打印机， 可以打印测量值、 比较结果和屏幕画面■直流偏置测量使用选件9268/9269直流偏置单元， 电压和电流偏置测量简单可行 最大可加DC±40V*的偏置。

依据测量条件而定3522-50/3532-50/3535 LCR HiTESTER3522-50/3532-50/3535 LCR HiTESTER■宽频测量范围测量频率100kHz~120MHz， 以4位分辨率进行设置■最快6ms高速测量4种采样速度可供选择:FAST/NORMAL/SLOW/SLOW2 最快约为6ms(显示|Z|时)， 为提高生产线效率提供快速采样测量频率视测量参数的不同而不同)■14种测量参数可测量以下参数， 也可使用计算机捕捉必要的参数 |Z|， |Y|， θ， Rp，Rs(ESR)， G， X， B， Lp， Ls， Cp， Cs， D(tanδ)和Q■测量的同时进行测量条件的调整测量频率、 信号。
