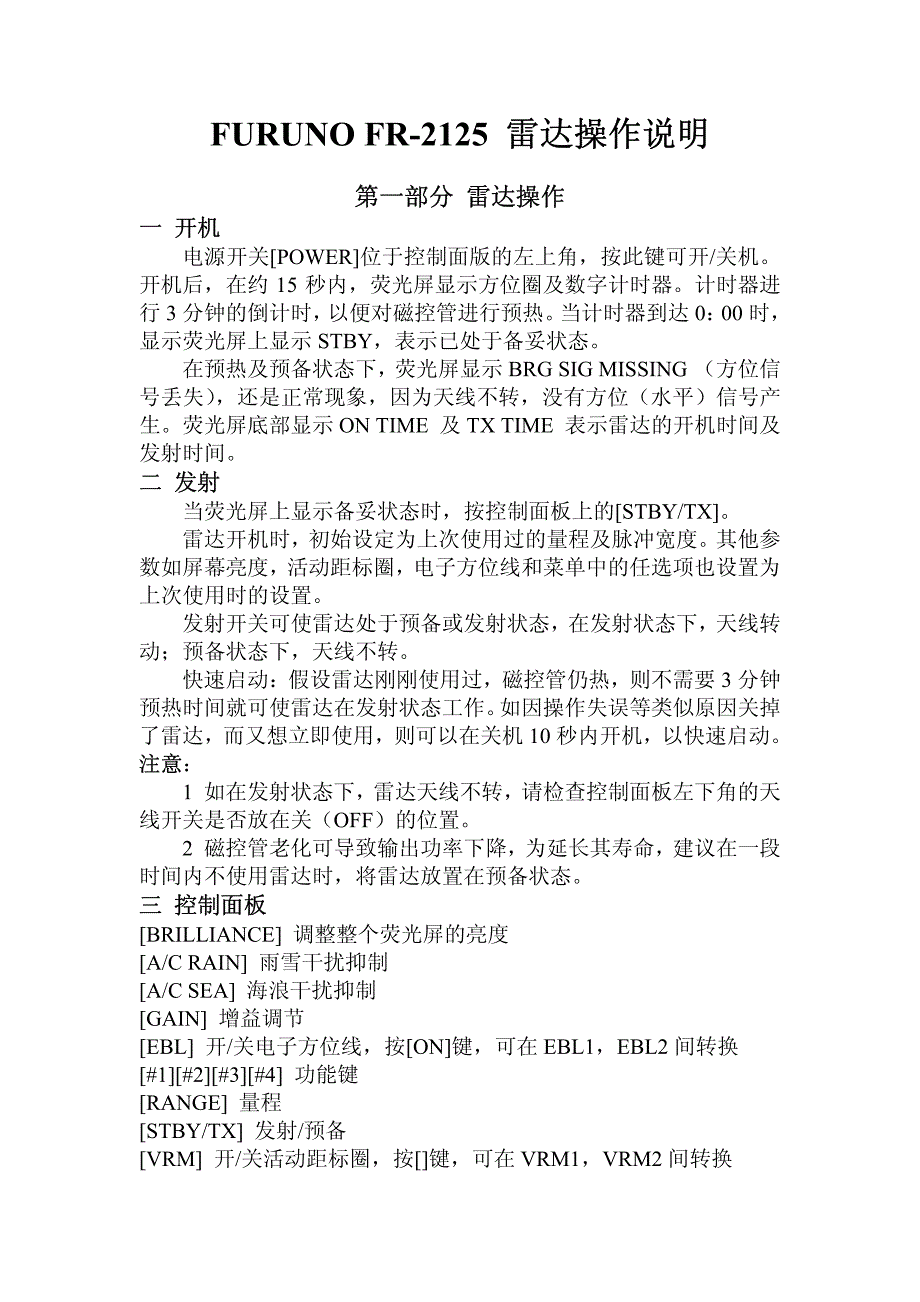

FURUNO FR-2125 雷达操作说明 第一部分 雷达操作 一 开机 电源开关 [POWER]位于控制面版的左上角，按此键可开/ 关机开机后，在约 15 秒内，荧光屏显示方位圈及数字计时器计时器进行 3 分钟的倒计时， 以便对磁控管进行预热 当计时器到达 0： 00 时，显示荧光屏上显示 STBY，表示已处于备妥状态 在预热及预备状态下，荧光屏显示 BRG SIG MISSING （方位信号丢失） ，还是正常现象，因为天线不转，没有方位（水平）信号产生荧光屏底部显示 ON TIME 及 TX TIME 表示雷达的开机时间及发射时间 二 发射 当荧光屏上显示备妥状态时，按控制面板上的 [STBY/TX] 雷达开机时，初始设定为上次使用过的量程及脉冲宽度其他参数如屏幕亮度，活动距标圈，电子方位线和菜单中的任选项也设置为上次使用时的设置 发射开关可使雷达处于预备或发射状态，在发射状态下，天线转动；预备状态下，天线不转 快速启动：假设雷达刚刚使用过，磁控管仍热，则不需要 3 分钟预热时间就可使雷达在发射状态工作 如因操作失误等类似原因关掉了雷达，而又想立即使用，则可以在关机 10 秒内开机，以快速启动。
注意： 1 如在发射状态下，雷达天线不转，请检查控制面板左下角的天线开关是否放在关（ OFF）的位置 2 磁控管老化可导致输出功率下降，为延长其寿命，建议在一段时间内不使用雷达时，将雷达放置在预备状态 三 控制面板 [BRILLIANCE] 调整整个荧光屏的亮度 [A/C RAIN] 雨雪干扰抑制 [A/C SEA] 海浪干扰抑制 [GAIN] 增益调节 [EBL] 开/ 关电子方位线，按 [ON]键，可在 EBL1，EBL2 间转换 [#1][#2][#3][#4] 功能键 [RANGE] 量程 [STBY/TX] 发射 /预备 [VRM] 开/ 关活动距标圈，按 []键，可在 VRM1，VRM2 间转换 [AUDIO OFF] 确认声音报警，对视觉报警无效 [RADAR MENU] 雷达菜单，为雷达操作和雷达图象设置参数 [NAV MENU] 设定航行信息参数 [PLOT MENU] 雷达绘图菜单 [MODE] 选择显示模式，如艏向上，艏船上真方位，北向上，航向向上及真运动 [PANEL BRILL] 控制面板的亮度调节 [HL OFF] 暂时消除船艏线 [OFF-CENTER] 启动或取消本船位置的偏心显示 [EBL OFFSET] 启动或取消电子方位线的偏心显示 [CU， TM RESET] 将艏线复位到 000 度，艏向上显示模式。
在真运动显示模式下，将本船位置移动到后方 75%半径处 [A/C AUTO] 以预先设定的值抑制海浪干扰 [TARGET TRAILS CANCEL] 清除目标轨迹 EPA 或 ARPA 键： [ACQ] 捕获以轨迹球选定的目标 [TARGET DATA] 同时显示 2--3 个捕获目标的数据 [VECTOR] 选择矢量线模式，真矢量或相对矢量 [LOST TARGET] 停止丢失目标声音报警，消除丢失目标符号 [CHART ALIGN] 以雷达显示效准海图 [MARK] 输入/ 清除标记 [ENTER] 在菜单屏幕中储存设置 [0]-[9] 选择图像绘图标记，同时用于输入数字 四 CRT 亮度 [BRILLIANCE] 旋钮用于调整整个屏幕的亮度，请注意，屏幕亮度的调整取决于周围的光线条件，特别是白天与黑夜 五 接收机调谐 调谐的方法（手动或自动）可从 RADAR3 菜单中选择 1 按[RADAR MENU] 键 2 依次按 [0] [0] [2] [0]及[0]键，调出 RADAR3 菜单 3 按[9]键两次，可在自动或手动调谐之间转换 4 按[ENTER] 键，确认以上选择 5 按[RADAR MENU] 键，关闭此菜单 自动调谐： 每次开机，雷达自动调谐。
所以，面板上不需要有调谐的控制旋钮在荧光屏右上角有 AUTO TUNE（自动调谐）字样表示自动调谐电路工作 手动调谐 ： 如你对目前的调谐设置不满意，可按以下步骤进行接收机的调谐 1 按以上步骤将调谐设置在手动调谐状态 2 按量程放在 48’挡，观察雷达图象，慢慢调整 [TUNE]键，找到最佳调谐点 3 确认雷达调谐在最佳调谐点，在此状态下，调谐指示灯点亮，长度在其总长度的 80%左右注意：调谐指示器将不会亮满 ！！ ！视频锁定的恢复 在数字光栅雷达中，偶尔会发生视频锁定（死机）现象，可大多是由于供电的严重火花干扰引起的 这种现象可通过仔细观察临近的扫描线来判断如你怀疑图像不是随 着天线的每一圈扫描而变化，或虽然有正常的图像，但所有的按键输入不起作用，则请使用快速启动的办法，可使之恢复正常 1 关机，在 10 秒钟内开机 2 按[STBY/TX]键，使雷达处于发射状态 注： 本设备具有自检功能，能定时检查操作软件如发现有错误，则ERROR 灯亮在此情况下，按以上步骤操作 六 屏幕显示图例 ○此为串行速度输入，对地速度如 改为对水速度，屏幕右上角的SOG（对地速度）显示红色。
数据显示： HDG：艏向 T 表示以电罗经或磁罗经效准过的艏向 速度数据，显示速度数据的来源是计程仪、人工输入等当人工设置流速时，显示 BT 而不是 WTWT ：对水跟踪模式， BT：对地跟踪模式） SEA STAB：海稳定模式，即相对于水流情况显示目标 GND STAB：地自稳定模式，补偿了水流影响，静止的东西在显示屏上看起来也是静止的 ARPA 的 01-40 号目标，EPA 的 01-10 号目标，自动分配如某编号的目标丢失或将移出设定范围，此编号仍保持有效，直到所有的编号使用完毕如180° T BT TRU，表示真北方向，对地跟踪模式，矢量定位分隔线上的数字 1:23，只有在 EPA 方式下适用，表示自最后一次作图到目前的时间如对第三个目标数据不感兴趣，则第三目标数据区可用来显示风和水深的图型 第六档，显示水深，流速流向及风力风向情况（必须与相应设备连接情况下才适用） 第七档，显示到航路点的方位及距离以及起点标志到光标点的方位及距离 第八档，电子定位系统，如 GPS， DGPS， DECCA，LORAN C 的定位信息其状态（如正常或无效）也被显示 第九档，日期，时间。
第十档，警告显示 注： 在真矢量模式下，当选择了除北向上真运动以外的显示模式时，屏幕上以红色显示 TRUE VEC 进行提醒 七 荧光屏消磁 雷达每次开机，自动完成消磁间隔 一定时间，也会自动消磁消磁时，荧光屏上会暂时性出现竖线干扰按 [DEGAUSE]键，可人工消磁 八 罗经读数的初始化 如果有相应的罗经接口，船艏向会显示在雷达荧光屏的顶部开机时，核对其读数与罗经读数是否一致，不一致时，按以下步骤进行调整一旦完成了初始调整，一般情 况下，就不再需要经常调整如果罗经读数出现错误，则也需要进行调整 1 按[RADAR MENU] 键，显示 FUNCTIONS 1 菜单 2 按[0]键两次，显示 FUNCTIONS 3 菜单 3 按[9]键，选择 GYRO SETTING 选项 4 旋转 EBL 旋钮调整罗经读数 5 按[ENTER] 键确认 九 显示模式 按[MODE] 进行转换 十 量程选择 按 [+][-]键进行调整，量程和固定距标圈间隔显示在荧光屏的左上角 十一 脉冲长度选择 脉冲长度以缩写代码显示在荧光屏左上角根据量程的变化，脉冲长度相应变化，一般情况下，不需要调整。
十二 灵敏度调整 按 [GAIN]键调整增益 十三 海浪抑制 调整 [A/C SEA]旋钮，或按 [A/C AUTO]键 注意： 海浪抑制功能可造成弱回波丢失 十四 雨雪干扰抑制 调整 [A/C RAIN]键 十五 雷达干扰抑制 当受到雷达干扰时，用以下步骤启动干扰抑制： 1 按[RADAR MENU] 键 2 按[7]，选 INT REFECT 选项 3 每按一下此键，雷达干扰抑制增加一档，直到第 3 档，按第 4 下时，关闭此功能 注意： 当没有雷达干扰时， 一定关闭此功能， 否则会造成弱回波丢失 十六 测量距离 可用固定距标圈粗略估计本船到目标的距离， 调固定距标亮度的方法是： 1 按[RADAR MENU] 显示 FUNCTION 1 菜单 2 按[0]显示 FUNCTION 2 菜单 3 按[9]显示 BRILLIANCE 1 菜单 4 按[2]选择 RINGS BRILL 选项 5 每次按 [2]键，可分四步增加固定距标圈亮度，第五次按可清除固定距标圈 6 按[ENTER] 确认 7 按[RADAR MENU] 关闭菜单 用活动距标圈可以准确地测量到目标的距离， 有两个活动距标圈（VRM1 ，VRM2 ） ，由划线组成圆圈，可区别于固定距标圈。
十七 测量方位 用电子方位线 EBL1 或/ 和 EBL2电子方位线的读数在荧光屏左下角，其读数前冠以“ R”或“ T”分别表示相对本船艏向的方位或相对于真北的方位 十八 以偏心显示的电子方位线评估有否碰撞危险 1 按[EBL ON] 键，显示 EBL1 或 EBL2 2 用轨迹球将光标放在认为可能有碰撞危险的目标上 3 按[EBL OFFSET] 键，偏心显示 EBL，再按一次将 EBL 圆心固定在此点 4 几分钟（至少三分钟）后，操作 EBL 使其穿越已在新位置的该目标此时 EBL 的读数即为目标船的航向（相对航向还是真航向取决于 RADAR1 菜单的设置） 如使用的是相对运动方式，可以使用另一 EBL 测量出 CPA（最近会遇点） 如目标船航向穿越本船位置，则目标船在碰撞航向上 5 再按一次 [EBL OFFSET]可使电子方位线回到本船位置 十九 测量两个目标（A ，B ）间的距离和方位 1 用轨迹球将光标置于物标 A 的中心 2 按[EBL1] 键打开 EBL1 3 按[EBL OFFSET] 键，电子方位线 1 的起点移动至光标位置 4 按[EBL1] 键 5 操作轨迹球使 EBL1 穿越物标 B。
从 EBL1 的读数可知 AB 之间的方位 6 旋转 [VRM]钮， 直到 EBL1 上的距离标志放在目标 B 上 通过 VRM的读数可知 AB 之间的距离 二十 设定警戒区 此功能可以声光报警形式提醒驾驶员有目标进入某个特定区域警戒区在半径方向上固定宽度为 0.5nm，只在离本船 3-6nm 范围内可调 如何设定警戒区： 1 将光标放在 A 点 2 按[RADAR MENU] 键，显示 FUNCTION 1 菜单 3 按 [2]键，设置警戒区的起始点，在荧光屏右下角显示 TGT ALARM1（2 ）SET 字样 4 将光标移动到 B，按[2] 键，警戒区设置完毕右下角显示 TGT ALARM1（2 ） 报警确认： 目标进入警戒区后，会引起声光报警，在 FUNCTION 1 菜单下快速按一下 [2]键， 可停止声音报警 此时， 显示为 TGT ALARM1ACK此时，声音停止，但警戒区内的目标依然闪烁在 FUNCTION 1 菜单下快速按一下 [2]键，可启动声音报警 取消警戒报警： 在 FUNCTION 1 菜单下，按住 [2]键，至少 5 秒，则取消警戒报警 二十一 偏心显示 本船在荧光屏上的位置最多可偏移本量程的 75%， 以便在不改变量程和目标大小的情况下，更好地观察到本船周围的情况。
1 操作轨迹球将光标移动到所需的位置 2 按[OFFCENTER] ，此时图象中心移动到光标位置 3 再按 [OFFCENTER]，可取消偏心显示功能 注； 在真运动模式下，不能使用。
