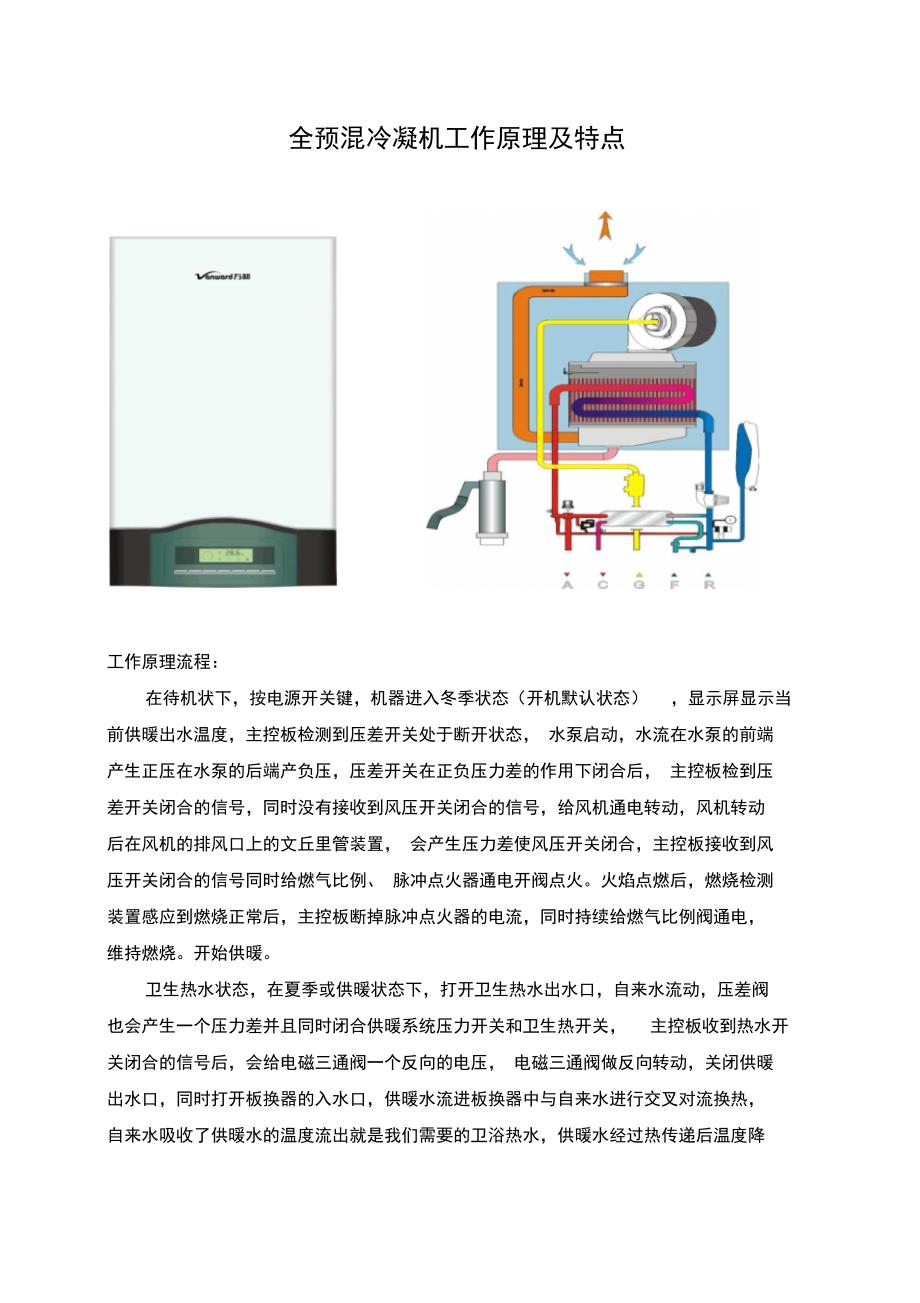

全预混冷凝机工作原理及特点工作原理流程：在待机状下，按电源开关键，机器进入冬季状态（开机默认状态） ，显示屏显示当前供暖出水温度，主控板检测到压差开关处于断开状态， 水泵启动，水流在水泵的前端 产生正压在水泵的后端产负压，压差开关在正负压力差的作用下闭合后， 主控板检到压 差开关闭合的信号，同时没有接收到风压开关闭合的信号，给风机通电转动，风机转动 后在风机的排风口上的文丘里管装置， 会产生压力差使风压开关闭合，主控板接收到风 压开关闭合的信号同时给燃气比例、 脉冲点火器通电开阀点火火焰点燃后，燃烧检测 装置感应到燃烧正常后，主控板断掉脉冲点火器的电流，同时持续给燃气比例阀通电， 维持燃烧开始供暖卫生热水状态，在夏季或供暖状态下，打开卫生热水出水口，自来水流动，压差阀 也会产生一个压力差并且同时闭合供暖系统压力开关和卫生热开关， 主控板收到热水开关闭合的信号后，会给电磁三通阀一个反向的电压， 电磁三通阀做反向转动，关闭供暖 出水口，同时打开板换器的入水口，供暖水流进板换器中与自来水进行交叉对流换热， 自来水吸收了供暖水的温度流出就是我们需要的卫浴热水，供暖水经过热传递后温度降 低，又在水泵的作用下回到主换热器中加热流出再次与自来水进行热交换。
如此循环不 断的产卫生热水 当用完热水后关闭热水出水口， 壁挂炉自动进入夏季状态或切换到供 暖状态全预混冷凝机采用的是预混倒置燃烧方式（如上图所示） ，燃烧和水流换热全部为 逆向方式，即，火从上往下燃烧，燃烧器采用金属纤维，远红外系统回水在进入主换 热器后先与烟气进行第一次热交换， 吸收烟气中水蒸气中的潜热， 然后再进入主换热器 的高温区进行第二次换热 由于水蒸汽将潜热传递给水以后发生冷凝成水， 所以叫冷凝 机，冷凝机因为有两次换热过程， 所以能量也有两次聚积， 热效率非常高 相对于常规 壁挂炉在地暖系中要节约 50%、在散热器系统中可节能 35%左右产品特点： 低排放、绿色环保：由于燃烧前将燃气和空气充分混合，过剩空气系数控制在1.1 —1.3 之间从面实现在低氧状态下进行完全燃烧， 有效抑制了有害物质 （主要是一氧代碳、氮氧代物）的生成一氧代碳可控制在 60ppm以下，氮氧代物控制在 40PPm以下，其中一氧化碳只有国家标准的十分之一，氮氧化物达到欧洲标准 5级（小于5oppm排放要求，真正达到绿色环保高效率、节能降耗：无焰式远红外线燃烧，智能变频，高效燃烧燃气燃烧后会产 生大量的水蒸气， 在常规燃气壁挂炉中水蒸气会随着烟气排放到大气中去， 水蒸气 中的潜热没有得到利用，常规燃气壁挂炉的热效率只达到 85—90%。
全预混冷嘲热讽凝式燃气壁挂炉采用特殊的热交换装置进行强制换热，使排烟温度降到 60 r以下，产生大量冷凝水，充分利用烟气中水蒸气的汽化潜热；同时为降低排烟带走的 热损失，采用低氧燃烧技术，减少了烟气量使其热效率大大提高集成式燃气 —空气控制第统： 空气通过集成式文氏管螺旋叶片与燃气充分预混， 使 燃烧更充分同时有效降低了点火及燃烧噪音一体式燃烧、换热系统：一体式燃烧，换热系统节约了装配空间，降低整机表面温 度，双重供暖模式设计，适合不同方式的采暖需求需求：时尚外观设计，人性化操作系统，实现人机互动Welcome !!!欢迎您的下载,资料仅供参考!。
