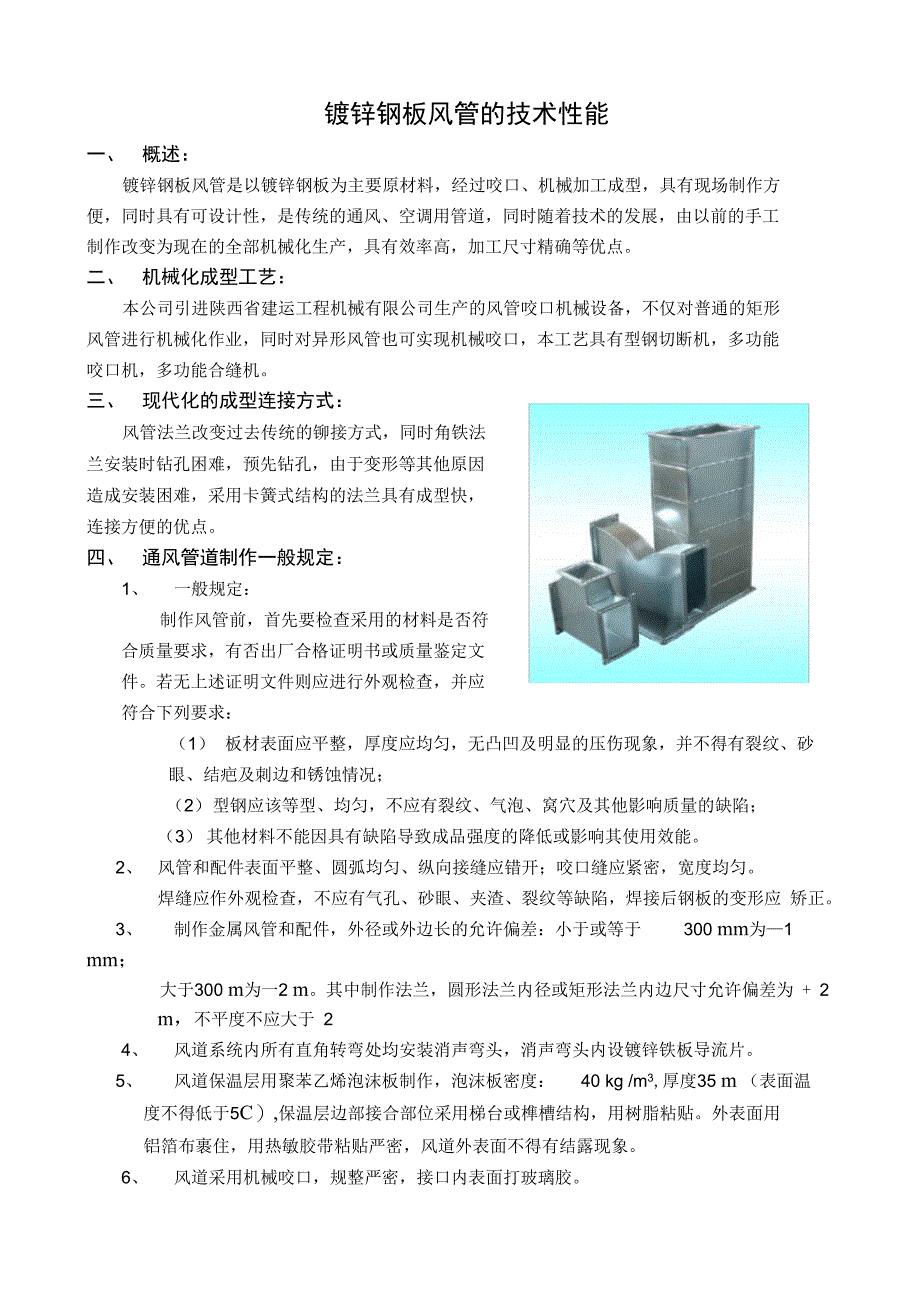

镀锌钢板风管的技术性能一、 概述：镀锌钢板风管是以镀锌钢板为主要原材料，经过咬口、机械加工成型，具有现场制作方 便，同时具有可设计性，是传统的通风、空调用管道，同时随着技术的发展，由以前的手工 制作改变为现在的全部机械化生产，具有效率高，加工尺寸精确等优点二、 机械化成型工艺：本公司引进陕西省建运工程机械有限公司生产的风管咬口机械设备，不仅对普通的矩形 风管进行机械化作业，同时对异形风管也可实现机械咬口，本工艺具有型钢切断机，多功能 咬口机，多功能合缝机三、 现代化的成型连接方式：风管法兰改变过去传统的铆接方式，同时角铁法 兰安装时钻孔困难，预先钻孔，由于变形等其他原因 造成安装困难，采用卡簧式结构的法兰具有成型快， 连接方便的优点四、 通风管道制作一般规定：1、 一般规定：制作风管前，首先要检查采用的材料是否符 合质量要求，有否出厂合格证明书或质量鉴定文 件若无上述证明文件则应进行外观检查，并应 符合下列要求：（1） 板材表面应平整，厚度应均匀，无凸凹及明显的压伤现象，并不得有裂纹、砂 眼、结疤及刺边和锈蚀情况；（2） 型钢应该等型、均匀，不应有裂纹、气泡、窝穴及其他影响质量的缺陷；（3） 其他材料不能因具有缺陷导致成品强度的降低或影响其使用效能。
2、 风管和配件表面平整、圆弧均匀、纵向接缝应错开；咬口缝应紧密，宽度均匀 焊缝应作外观检查，不应有气孔、砂眼、夹渣、裂纹等缺陷，焊接后钢板的变形应 矫正3、 制作金属风管和配件，外径或外边长的允许偏差：小于或等于 300 mm为—1 mm；大于300 m为一2 m其中制作法兰，圆形法兰内径或矩形法兰内边尺寸允许偏差为 + 2 m，不平度不应大于 24、 风道系统内所有直角转弯处均安装消声弯头，消声弯头内设镀锌铁板导流片5、 风道保温层用聚苯乙烯泡沫板制作，泡沫板密度： 40 kg /m3,厚度35 m （表面温度不得低于5C）,保温层边部接合部位采用梯台或榫槽结构，用树脂粘贴外表面用 铝箔布裹住，用热敏胶带粘贴严密，风道外表面不得有结露现象6、 风道采用机械咬口，规整严密，接口内表面打玻璃胶7、 风道与风口接合用带保温层的软管连接8 风道安装应平、直，主风道安装不直度Wmm /m,不平度W 1 mm /m9、 风管加固：矩形风管边长大于或等于630伽和保温风管边长大于或等于800 其管段长度在 1.2m以上均应采取加固措施10、 风管法兰：（1） 在加工法兰时，在一般情况下，其内径应比风管外径略大 2〜3伽。
2） 在制作法兰时，应注意法兰表面平整，以防止漏风现象3） 法兰螺栓孔的间距应不大于150 钻法兰螺栓孔时，必须注意使孔的位置处 于角钢（减去厚度）或扁钢的中心为了便于机械化、标准化施工，螺栓孔的排列, 要使正方法兰和圆法兰任意旋转时， 四面的螺栓孔都能对准；矩形法兰两对边的螺 栓孔均能对准4） 角钢法兰的立面与平面应保证互成 90°连接用的螺栓和铆钉宜采用同样规 格的螺栓和铆钉（如M8 ©）5） 风管法兰用料规格应符合下表规定螺栓与铆钉的间距不应大于 150 m圆形风管法兰圆形风管直径（m）法兰用料规格扁钢（m）角钢（m）< 140—20 X 4150 〜280—25 X 4300〜500L25X 3530〜1250L30X 41320〜2000L40X 4矩形风管法兰矩形风管大边长（m）法兰用料规格（m）< 630L25X 3800〜1250L30X 41600〜2000L40X 4（6）风管与角钢法兰连接，管壁厚度于小于或等于m,可采用翻边铆接， 铆接部位应在法兰外侧；管壁厚度大于m,可采用翻边点焊或沿风管的周边将法兰满焊风管与扁钢法兰连接，可采用翻边连接7）风管与法兰连接，如采用翻边，翻边尺寸应为 6〜9伽，翻边应平整，不得有 孔洞。
11、 钢板风管和配件的板材厚度按下表规定：类别风管直径■'、、、、或长边尺寸 一、、圆形风管矩形风管中压低压系统高压系统80 〜320340〜450480〜630670〜1000112 0 〜12501320〜20002500〜4000五、主要原材料:镀锌钢板：武汉钢铁公司（上海宝钢公司）角 铁：鞍山钢铁公司六、 风管检验项目：风管外观质量应符合以下规定：合格：折角平直，圆弧均匀，两端平面平行，无明显翘角，表面凹凸不大于 10伽；风管与法兰连接牢固，翻边基本平宽度不小于 6伽，紧贴法兰优良：折角平直，圆弧均匀，两端平面平行，无翘角，表面凹凸不大于 5伽；风管与法兰连接牢固，翻边平整，宽度不小于 6伽，紧贴法兰检验方法：拉线、尺量和观察检查七、 风管实测项目：风管及法兰制作尺寸的允许偏差和检验方法符合下表的规定：风管及法兰制作尺寸的允许偏差和检验方法项次项 目允许偏差（m）:检验方法1圆形风管外径©W 300 mm+ 0-1用尺量互成90°的直径©> 300 m+ 0-22矩形风管大边< 300 m+ 0-1尺量检杳> 300 mm+ 0-23圆形法兰直径+ 2-0用尺量互成90°的直径4矩形法兰边长+ 2-0用尺量四边5矩形法兰两对角线之差3尺量检杳6法兰平整度2法兰放在平台上，用塞尺:7法兰焊缝搭接处的平整度1检杳德州天宇空调设备有限公司。
