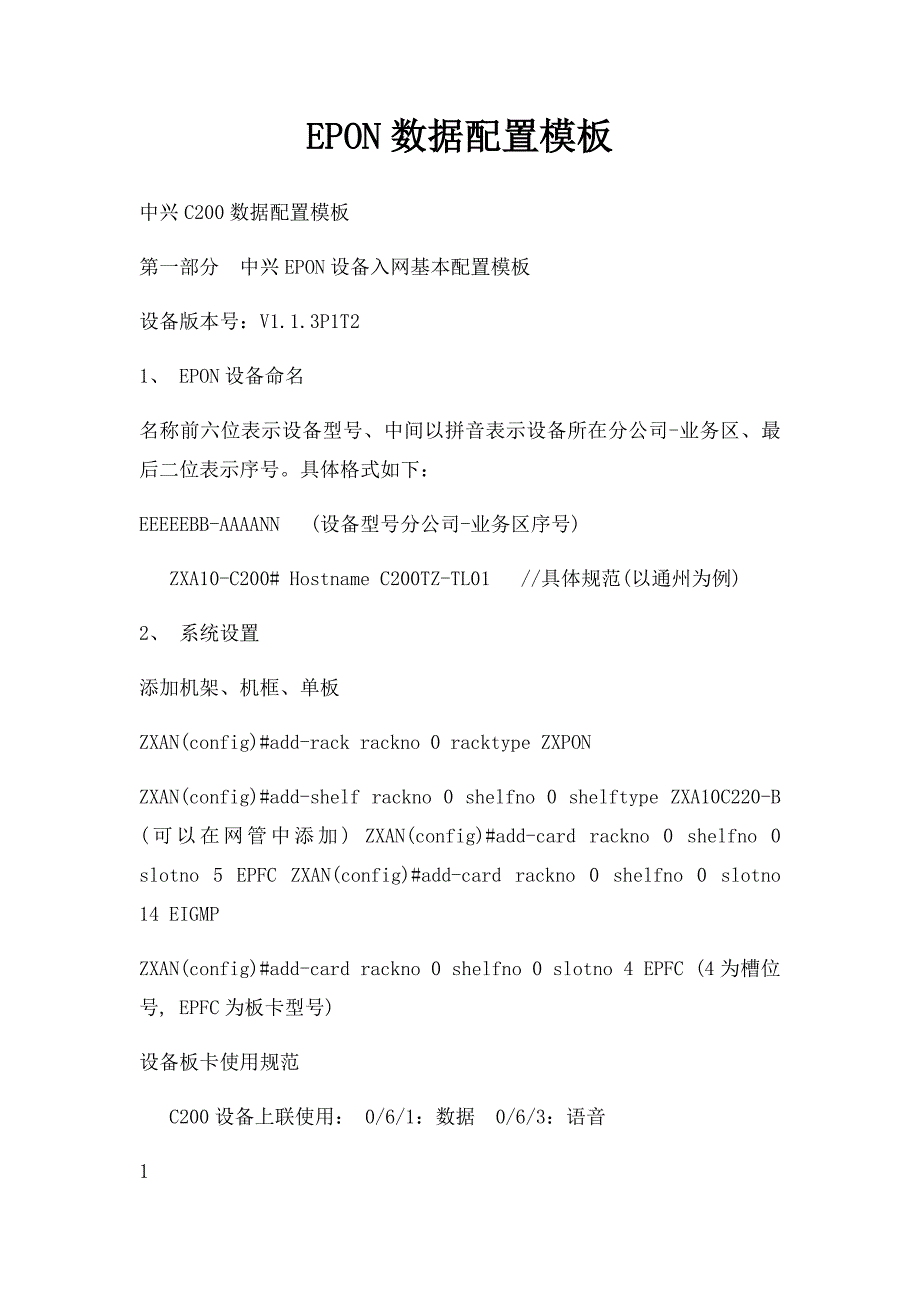

EPON数据配置模板中兴C200数据配置模板 第一部分 中兴EPON设备入网基本配置模板 设备版本号：V1.1.3P1T2 1、 EPON设备命名 名称前六位表示设备型号、中间以拼音表示设备所在分公司-业务区、最后二位表示序号具体格式如下： EEEEEBB-AAAANN (设备型号分公司-业务区序号) ² ZXA10-C200# Hostname C200TZ-TL01 //具体规范(以通州为例) 2、 系统设置 添加机架、机框、单板 ZXAN(config)#add-rack rackno 0 racktype ZXPON ZXAN(config)#add-shelf rackno 0 shelfno 0 shelftype ZXA10C220-B (可以在网管中添加) ZXAN(config)#add-card rackno 0 shelfno 0 slotno 5 EPFC ZXAN(config)#add-card rackno 0 shelfno 0 slotno 14 EIGMP ZXAN(config)#add-card rackno 0 shelfno 0 slotno 4 EPFC (4为槽位号, EPFC为板卡型号) 设备板卡使用规范 Ø C200设备上联使用： 0/6/1：数据 0/6/3：语音 1 2 3 epfc(业务） epfc(业务） epfc(业务） 主控 4 5 6 中兴C200数据配置模板 Ø C220设备上联使用： 0/6/1：数据 0/9/1：数据 0/6/3：语音 0/9/3：语音 1 上联口 3、 配置OLT管理地址和路由 通过串口在命令行下配置OLT的管理地址和路由，并将OLT带内管理vlan以tag方式加入到ZXAN(config)#vlan X ZXAN(config)#interface vlan X ZXAN(config-if)#ip address x.x.x.x 255.255.255.0 ZXAN(config)#interface gei_x/y/z ZXAN(config-if)#switchport vlan X tag ZXAN(config)#ip route 210.82.0.0 255.255.0.0 X.X.X.X ZXAN(config)#ip route 61.148.238.0 255.255.255.0 X.X.X.X 第 2 页 共 81 页 2 3 4 5 上行）主控）主控）上行）6 7 8 9 10 11 12 13 14 中兴C200数据配置模板 ZXAN(config)#ip route 61.148.219.0 255.255.255.0 X.X.X.X ZXAN(config)#ip route 123.124.120.0 255.255.255.0 X.X.X.X router ospf 1 network X.X.X.X area x// ngn互联地址 network X.X.X.X area x // ngn 互联地址 network X.X.X.X area x //IAD 用户地址 4、 设备开启QINQ功能 ZXAN(config)#vlan-smart-qinq enable EIGMP interface gei_0/6/1 hybrid-attribute fiber negotiation auto flowcontrol disable port-protect disable switchport mode hybrid switchport vlan 10-800,3994,3999 tag switchport vlan 4001-4006,4093 tag vlan-smart-qinq ingress-port epon-onu_0/3/1:1 cvlan 10 to 25 svlan 4001 5、 配置ONU的NAT管理vlan和IP地址 ZXAN(config)#vlan 6 ZXAN(config)#interface vlan 6 ZXAN(config-if)#ip address 172.16.0.1 255.255.252.0 第 3 页 共 81 页 中兴C200数据配置模板 ip-pool epon pool1 begin 172.16.0.2 end 172.16.3.254 255.255.252.0 vlan 6 priority 5 (设置地址池设置vlan 6为onu管理vlan )mgm-ip 123.124.120.0 255.255.255.0 172.16.0.1 interface epon-olt_0/3/1 Ip-pool pool1 将onu管理地址池绑定到pon口上 6、 配置ONU网管VLAN的QINQ使能 通过命令行配置： ZXAN(config)#mpnat onu-mng-vlan 6 ZXAN(config)#vlan-smart-qinq onu-mng vlan 6 ZXAN(config)#interface gei_0/6/3 ZXAN(config-if)#switchport vlan 6 tag 配置以上这些命令的目的是当OLT上启用QINQ之后， ONU的网管可以通，否则不通 7、 系统时间设置 ntp server X.X.X.X ntp source X.X.X.X ntp enable clock timezone BJT 8 0 8、 保存数据. ZXAN#write 9、 其它命令介绍 ² 查询ONU版本： ZXAN(config)#show version-running shelfno 0 第 4 页 共 81 页 中兴C200数据配置模板 10、 EPON网管配置方法 在网管上创建OLT网元 单板同步 右键网元通过系统配置—单板同步，使网管获取到OLT的单板信息 第 5 页 共 81 页 中兴C200数据配置模板 Trap服务器配置 .右键网元系统配置---trap服务器配置，配置trap服务器，这样网管可以接受来自olt上的告警。
第 7 页 共 81 页 中兴C200数据配置模板 Ø VOIP VLAN模板配置 右键OLT，EPON配置-----模板管理----VOIP VLan模板，配置VOIP VLAN模板 Ø VOIP 协议模板 右键OLT，EPON配置-----模板管理----VOIP协议模板，配置VOIP协议模板(H.248) 第 8 页 共 81 页 中兴C200数据配置模板 家庭网关MAC特征码配置 右键OLT，EPON配置---网通资源管理----家庭网关入网配置，配置“家庭网关MAC特征码”和“家庭网关网管VLAN”，对Netnumen所管辖的所有网元配置MAC特征码区间，网内连接的所有ONU都采用此配置当ONU入网时，下发完ONU配置参数后，Netnumen将家庭网关配置参数也下发到ONU 第 9 页 共 81 页 中兴C200数据配置模板 配置PON板ONU自动认证使能 右键OLT，EPON配置----OLT管理----OLT认证配置，配置OLT单板专网标识，在“OLT认证配置”中，将规划为专网单板的自动认证状态设置为禁止，公网单板的自动认证状态设置为使能 第 10 页 共 81 页 中兴C200数据配置模板 ONU管理IP地址池配置 右键OLT，EPON配置---OLT管理----EPON IP地址池配置，配置ONU 管理IP地址池，以便onu入网时自动分配管理IP PON端口绑定ONU管理地址池 右键OLT，EPON配置---OLT管理---EPON OLT基本信息配置，将PON口分别绑定ip地址池 第 11 页 共 81 页 中兴C200数据配置模板 添加F400、F420两款ONU类型模板 右键OLT，EPON配置---ONU管理---ONU类型模板，在Olt上增加F420和F400的ONU类型模板，并创建相关用户接口的描述 第 12 页 共 81 页 中兴C200数据配置模板 第 13 页 共 81 页 中兴C200数据配置模板 第二部分 中兴C200设备入网安全配置模板 1、 本地用户设置 ZXAN(config)# username username password password 2、 Enable密码设置 ZXAN(config)# enable secret password (请各分公司自己建立保证8个字符以上，字母符号数字混合使用) 3、 网管设置(可通过网管直接配置，详见Trap服务器配置) 配置C200的SNMP 共同体名为public，该名称为可读写权限。
Trap的目的主机地址为168.1.1.1，发送的数据报文版本为SNMP V2 分公司名称设备型号@RW 分公司名称设备型号@RO 以平谷为例： 具体配置如下： ZXAN(config)#snmp-server community XXX view allview rw ZXAN(config)#snmp host X.X.X.X trap version 2c zte enable NOTIFICATIONS server-index 1 4、 Access List访问控制设置规范 acl standard number 1 // snmp的访问控制 第 14 页 共 81 页 中兴C200数据配置模板 rule 10 permit 61.148.238.96 0.0.0.31 rule 20 permit 123.124.120.66 0.0.0.31 acl standard number 99 //禁止其他用户telnet设备 rule 10 permit 210.82.0.0 0.0.15.255 rule 20 permit 61.148.238.96 0.0.0.31 rule 30 permit 61.148.219.96 0.0.0.31 rule 40 permit 61.148.239.96 0.0.0.31 rule 50 permit 123.124.120.66 0.0.0.31 7、登陆设备安全控制 line telnet access-class 99 line telnet idle-timeout 5 no logging console 第三部分 中兴C200/220设备业务配置模板 OLT入网 区局人员在OLT第一次开通或后期进行业务扩容时在Netnumen上进行语音上联、数据上联等局数据配置，并将配置结果上报给RMS。
入网控制使能 选择需要进行入网操作的OLT设备，点击“入网控制”按钮，激活入网使能状态 第 15 页 共 81 页 中兴C200数据配置模板 选择入网端口并设置VLAN 点击“选择端口”按钮，进入上联端口参数配置页面 选中一条记录，将入网状态设置为。
