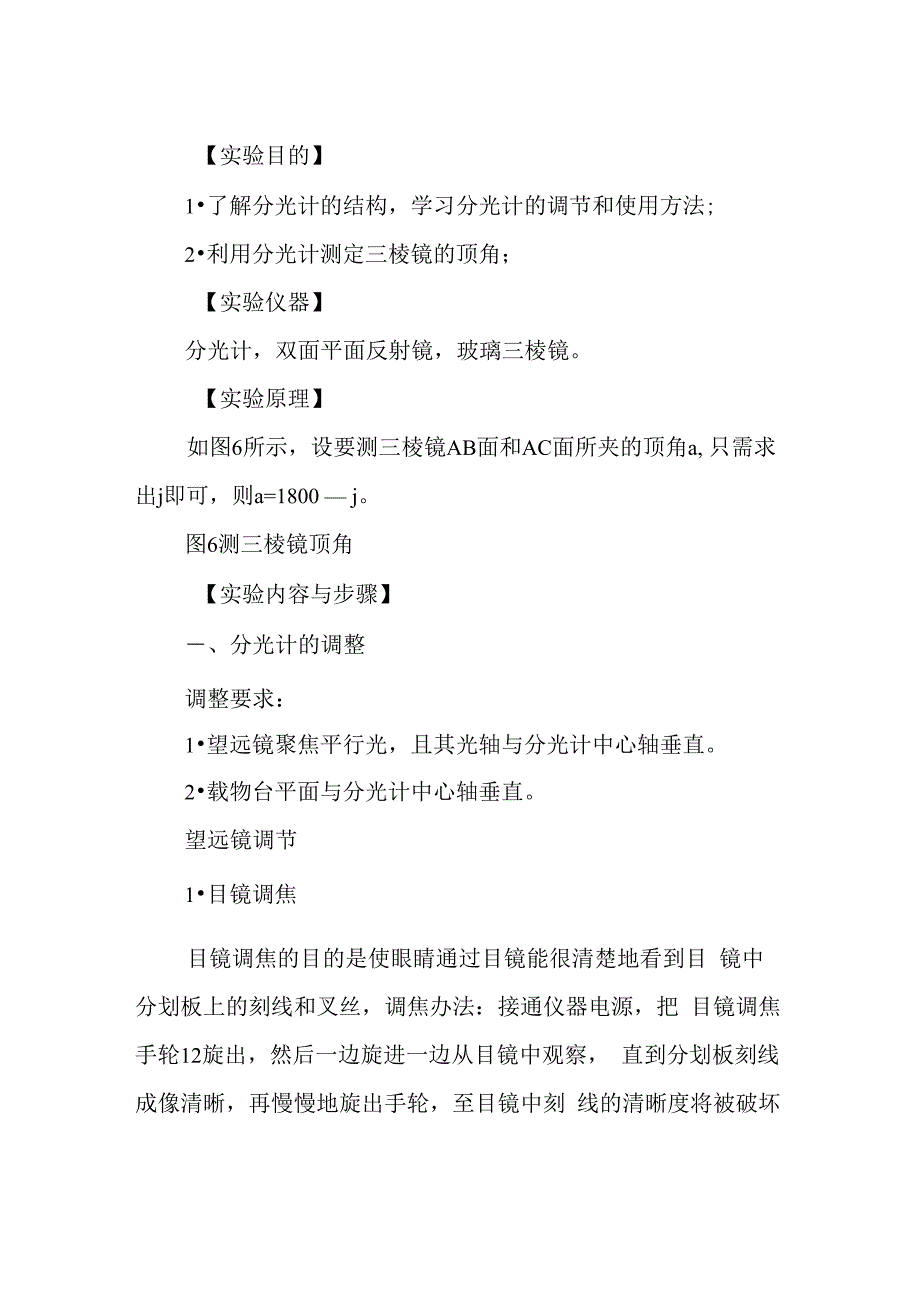

分光计调整和三棱镜顶角测定报告_第1页
1/5

实验目的】1•了解分光计的结构,学习分光计的调节和使用方法;2•利用分光计测定三棱镜的顶角;【实验仪器】分光计,双面平面反射镜,玻璃三棱镜实验原理】如图6所示,设要测三棱镜AB面和AC面所夹的顶角a, 只需求出j即可,则a=1800 — j图6测三棱镜顶角【实验内容与步骤】―、分光计的调整调整要求:1•望远镜聚焦平行光,且其光轴与分光计中心轴垂直2•载物台平面与分光计中心轴垂直望远镜调节1•目镜调焦目镜调焦的目的是使眼睛通过目镜能很清楚地看到目 镜中分划板上的刻线和叉丝,调焦办法:接通仪器电源,把 目镜调焦手轮12旋出,然后一边旋进一边从目镜中观察, 直到分划板刻线成像清晰,再慢慢地旋出手轮,至目镜中刻 线的清晰度将被破坏而未被破坏时为止旋转目镜装置11,使分划板刻线水平或垂直2•望远镜调焦望远镜调焦的目的是将分划板上十字叉丝调整到焦平 面上,也就是望远镜对无穷远聚焦其方法如下:将双面反 射镜紧贴望远镜镜筒,从目镜中观察,找到从双面反射镜反 射回来的光斑,前后移动目镜装置11,对望远镜调焦,使绿 十字叉丝成像清晰往复移动目镜装置,使绿十字叉丝像与 分划板上十字刻度线无视差,最后锁紧目镜装置锁紧螺 丝%26 #8197;10.调节望远镜光轴垂直于分光计中心轴调节如图7%26#8197;所示的载物台调平螺 丝%26#8197;b%26#8197;和%26#8197;c%26#8197;以及望远 镜光轴仰角调节螺丝13,使分别从双面反射镜的两个面反射 的绿十字叉丝像皆与分划板上方的十字刻度线重合,如图8 所示。

此时望远镜光轴就垂直于分光计中心轴了具体调节 方法如下:将双面反射镜放在载物台上,使镜面处于任意两个载物 台调平螺丝间连线的中垂面,如图7所示图7用平面镜调整分光计目测粗调用目测法调节载物台调平螺丝7及望远镜、 平行光管光轴仰角调节螺丝13、29,使载物台平面及望远镜、 平行光管光轴与分光计中心轴大致垂直由于望远镜视野很小,观察的范围有限,要从望远镜中 观察到由双面反射镜反射的光线,应首先保证该反射光线能 进入望远镜因此,应先在望远镜外找到该反射光线转动 载物台,使望远镜光轴与双面反射镜的法线成一小角度,眼 睛在望远镜外侧旁观察双面反射镜,找到由双面反射镜反射 的绿十字叉丝像,并调节望远镜光轴仰角调节螺 丝%26#8197;13%26#8197;及 载物台 调平螺 丝%26#8197;b%26#8197;和%26#8197;c%26#8197;,使得从双 面反射镜的两个镜面反射的绿十字叉丝像的位置应与望远 镜处于同一水平状态从望远镜中观察转动载物台,使双面反射镜反射的光 线进入望远镜内此时在望远镜内出现清晰的绿十字叉丝 像,但该像一般不在图8所示的准确位置,而与分划板上方 的十字刻度线有一定的高度差,如图8所示。

调节望远镜光 轴仰角调节螺丝13,使高度差%26#8197;h%26#8197;减小一 半,如图8所示;再调节载物台调平螺丝b%26#8197;或c, 使高度差全部消除,如图8所示再细微旋物台使绿十字叉 丝像和分划板上方的十字刻度线完全重合,如图8所示物理实验报告•化学实验报告•生物实验报告•实验报 告格式•实验报告模板图各调一半法旋物台,使双面反射镜转过180则望远镜中所看到 的绿十字叉丝像可能又不在准确位置,重复所述的各调一半 法,使绿十字叉丝像位于望远镜分划板上方的十字刻度线的 水平横线上重复上述步骤,使经双面反射镜两个面反射的的绿十字 叉丝像均位于望远镜分划板上方的十字刻度线的水平横线至此,望远镜的光轴完全与分光计中心轴垂直此后, 望远镜光轴仰角调节螺丝13不能再任意调节!二、三棱镜顶角的测定1・待测件三棱镜的调整如图9放置三棱镜于载物台上转动载物台,调节载物 台调平螺丝,使从棱镜的二个光学面反射的绿十字叉丝像均 位于分划板上方的十字刻度线的水平横线上,达到自准此 时三棱镜两个光学表面的法线均与分光计中心轴相垂直图9三棱镜的调整2•自准法测定三棱镜顶角将三棱镜置于载物台中央,锁紧望远镜支架与刻度盘联结 螺 丝 %26#8197;22%26#8197;及载物台锁紧螺丝%26#8197;8%26#8197;,转动望\ — 远镜支架%26#8197;15%26#8197;,或转动内游标盘%26#8197;16%26#8197;,使望\ — 远镜对准%26 #8197;AB%26 #8197;面,在自准情况下,从两游标读出角度%26#8197;和%26#8197;;同理转动望远镜对 准%26#8197;AC%26#8197;面, 自准 时读角 度%26#8197;%26#8197;和%26#8197;,将结果填入表 2 中。

由图9中的光路和几何关系可知,三棱镜的顶角【数据记录及处理】表2自准法测顶角数据表格次数游标1游标2。
